Вакуумные установки

[Игорь А. Грибко]

Я принаровился  полоска молибдена  и прим 5-8 полсочек проволоки вольфрама  проволочкивнутри правда  1 раз молибден  прогораеть   остаються полосочки проволочки облуженные очень муторно  крутить спи\роальки  из вольфрама

Интересный способ.
Для накрутки вольфрама нужна несложная приспособа, а потом ещё прокалить без загрузки для модификации(изменение кристаллической структуры).Проволочки из серых становятся блестящими.
Тогда их хватает на  дольше.

[Борис Юрьевич]

Самая ответственная деталь настольной малогабаритной электронно-лучевой установки "Слава-6", высоковольтный трансформатор накала электронной пушки. Напряжение накала 3,15 V, Ток рабочий 20 А, пробивное напряжение 15 KV. Рабочее напряжение 5 KV. Крепится непосредственно у катодного узла, на пластине из оргстекла, для повышения электрической прочности. Сама пластина из оргстекла будет крепиться на текстолитовой 5мм. панели, к которой будут крепиться блоки высоковольтных диодов.
Вес 3 кг.
Фото прилагается.

[Игорь А. Грибко]

Самая ответственная деталь настольной малогабаритной электронно-лучевой установки "Слава-6", высоковольтный трансформатор накала электронной пушки. Напряжение накала 3,15 V, Ток рабочий 20 А, пробивное напряжение 15 KV. Рабочее напряжение 5 KV. Крепится непосредственно у катодного узла, на пластине из оргстекла, для повышения электрической прочности.
Вес 3 кг.
Фото прилагается.

Представил ЛА дрожащими руками держит 100мм зеркало  возле вакуумкамеры опутанной высоковольтными проводами с надписями "не влезай убьёт" мигающими красными лампами-
быть или не быть... Жуть какая-то.

[Борис Юрьевич]

Представил ЛА дрожащими руками держит 100мм зеркало  возле вакуумкамеры опутанной высоковольтными проводами с надписями "не влезай убьёт" мигающими красными лампами-
быть или не быть... Жуть какая-то.

С непривычки, в начале-страшновато, кажется вот-вот где небудь прошьет. А потом привыкаешь и совершенно не реагируешь на аварийные сигналы, всякие трески и разряды. В высоковольтной технике самое важное, не скупиться на изоляцию и промежутки между деталями. И самое главное, - никаких самодельных трансформаторов, все должно быть заводского изготовления. Об испытаниях всех деталей на электрическую прочность, говорить излишне, это как альфа и омега. Про заземление всех деталей корпуса и особенно панели управления, повторять нужды нет, здесь на форуме, люди собрались технического склада ума, им не надо все разжевывать, сами знают.

[ROVIAN]

А потом привыкаешь и совершенно не реагируешь на аварийные сигналы, всякие трески и разряды.

Мы это давно заметили.

[gar298]

вод  немного  о пушке простенькой

[Astrocaster]

100 страниц темы, а полезной инфы только с нескольких постов, все из которых по большинству Игоря.

У Б.Ю. только фотоателье старых деталюк без каких либо адекватных пояснений, может объединить все посты в одну нормальную тему, где четко все по существу, без лишней супер-пупер прецизионности?

Постройка вакуумной камеры вещь полезная, да и интересная сама по себе.

[lipaal]

100 страниц темы, а полезной инфы только с нескольких постов, все из которых по большинству Игоря.

У Б.Ю. только фотоателье старых деталюк без каких либо адекватных пояснений, может объединить все посты в одну нормальную тему, где четко все по существу, без лишней супер-пупер прецизионности?

Постройка вакуумной камеры вещь полезная, да и интересная сама по себе.

Надо эту тему назвать ""Вакуумные установки" БЮ", а Игоря попросить открыть новую тему - "Вакуумные установки" - куда и перетащить все сообщения Игоря.

[ROVIAN]

Давно пора, а то тут ни на один вопрос ответа не найдёшь.

[NeXuS_NexT]

Надо эту тему назвать ""Вакуумные установки" БЮ", а Игоря попросить открыть новую тему - "Вакуумные установки" - куда и перетащить все сообщения Игоря

Весьма здравое предложение. Присоединяюсь. Может быть уважаемые модераторы рассмотрят данное предложение?
Мухи БЮ (трусы, диваны, металлолом) - отдельно, котлеты gar298(работающее оборудование, практические примеры) - отдельно.

[Борис Юрьевич]

А Вы не подумали о том - что вы только что обвинили форумчанина в нарушении 146 статьи УК - тем самым по сути сказав, что он является преступником.

В соответствие с законом преступником человека может назвать только суд. И я некого не обвиняю, я констатирую только факт. Вы видели от меня хотя бы один чертеж, принципиальную схему электрооборудования вакуумных установок? Или вы думаете, что у меня их нет? И не увидите, так как есть основание полагать, что у любой схемы может быть законный правообладатель и если не уверен, то не обгоняй события, как бы тебе этого не хотелось. (Это я про себя).

[gar298]

Вод  когда типа  нельзя  меня  как бы  подзадореваеть

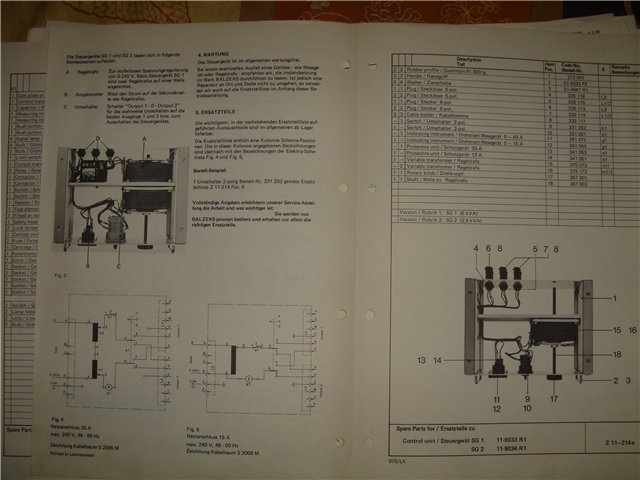

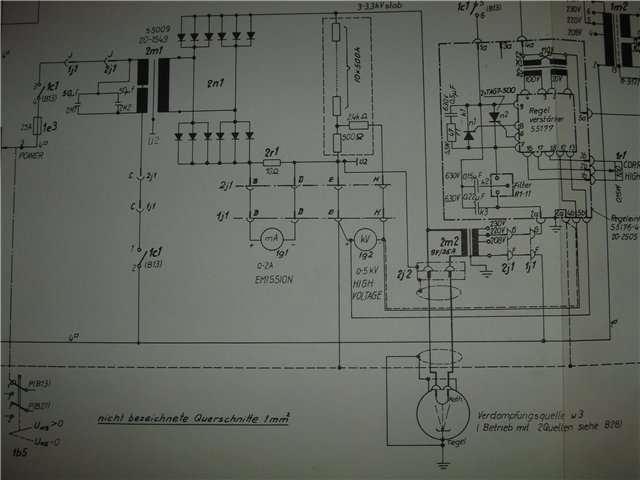

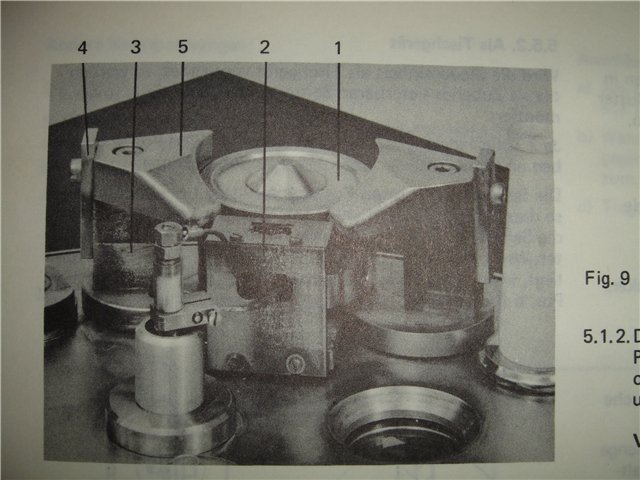

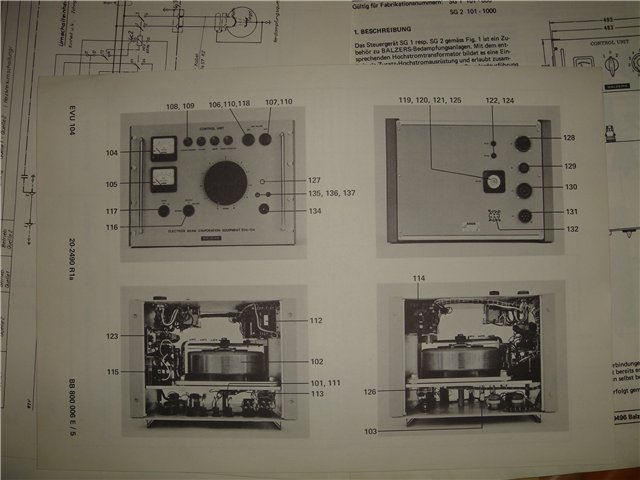

 а то что все заводы  в москве    разобрали на  запчасти  и вы везли   и везде  топ   менеджеры  и менченджайзеры  втирають мозги  что енто так сложно итд итп основное  народ  что то  сам делает  а многие  в  описании типа пдф  беруть деньги за скачиваение а  у меня вообще типа рекламы фирмы  BALZERS одной из лучших   в вакуумной технике правда её  ужо нет  ну типа приемник  какойто есть типа Пфайфер  и лейбольд
 так  что буду  по тематике  выкладывать  что найду и народ  сам решит  какую  часть  применить
неужно  отдельную тему  всеж для развития  в вакуумной  стезе пригодиться

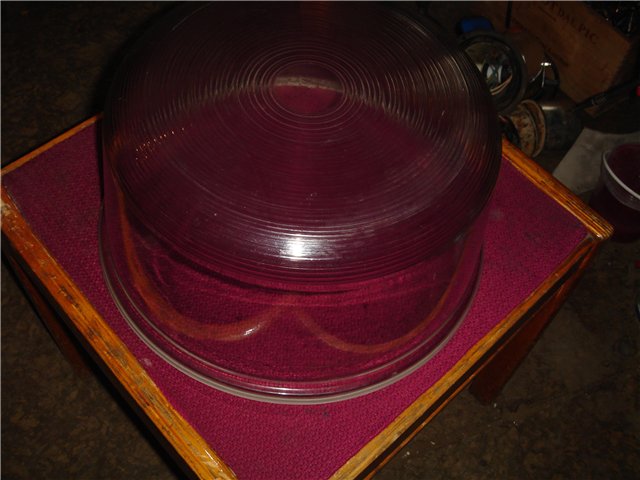

вод  кстати  на камеру  мона использовать  колпак от аэрогриля


единственное  сетку  сверху  и кромка  не  АЙС

[Игорь А. Грибко]

А если камеру склеить из толстого (15-20мм) оргстекла ,никто не пробовал?

[Ivan7enych]

Надо эту тему назвать ""Вакуумные установки" БЮ", а Игоря попросить открыть новую тему - "Вакуумные установки" - куда и перетащить все сообщения Игоря

Весьма здравое предложение. Присоединяюсь. Может быть уважаемые модераторы рассмотрят данное предложение?
Мухи БЮ (трусы, диваны, металлолом) - отдельно, котлеты gar298(работающее оборудование, практические примеры) - отдельно.

Комментарий модератора раздела

Тему почистил. Делить тему - не думаю что это хорошая идея, никто же не может заставить людей писать "бесполезные посты" в одну тему, а полезные в другую. А вот не раздувать флейм и просить меня вычистить из темы мусор (если накапливается) - это вполне реально.

[Борис Юрьевич]

А если камеру склеить из толстого (15-20мм) оргстекла ,никто не пробовал?

В одной из японских вакуумных установок для целей микроэлектроники квадратная вакукумная камера размером 50х50х60 см. склеена из оргстекла толщиной 25 мм.

[Игорь А. Грибко]

А если камеру склеить из толстого (15-20мм) оргстекла ,никто не пробовал?
В одной из японских вакуумных установок для целей микроэлектроники квадратная вакукумная камера размером 50х50х60 см. склеена из оргстекла толщиной 25 мм.

Надо подумать над этим.Купить оргстекло не проблема и склеить качественно - тоже.
Возникает вопрос как сделать дверцу или в форме квадратного колпака? Выфрезеровать паз и уложить в него резиновое уплотнение?

[ROVIAN]

А если камеру склеить из толстого (15-20мм) оргстекла ,никто не пробовал?
В одной из японских вакуумных установок для целей микроэлектроники квадратная вакукумная камера размером 50х50х60 см. склеена из оргстекла толщиной 25 мм.

Надо подумать над этим.Купить оргстекло не проблема и склеить качественно - тоже.
Возникает вопрос как сделать дверцу или в форме квадратного колпака? Выфрезеровать паз и уложить в него резиновое уплотнение?

Где -то встречал картинку, там любительская установка, колпак поднимается полностью. После загрузки камеры ставится на место, на какое-то уплотнение, типа резины и воздух откачивается, вроде работало.

[Игорь А. Грибко]

Где -то встречал картинку, там любительская установка, колпак поднимается полностью. После загрузки камеры ставится на место, на какое-то уплотнение, типа резины и воздух откачивается, вроде работало.

Чтобы камера хорошо держала вакуум необходима канавка в которую укладывается резиновое уплотнение. Кстати на оргстекле без проблем можно сделать обычным фрезером.

[ROVIAN]

Где -то встречал картинку, там любительская установка, колпак поднимается полностью. После загрузки камеры ставится на место, на какое-то уплотнение, типа резины и воздух откачивается, вроде работало.

Чтобы камера хорошо держала вакуум необходима канавка в которую укладывается резиновое уплотнение. Кстати на оргстекле без проблем можно сделать обычным фрезером.

Ну это совсем не проблема. Я вот раздумаваю по поводу стеклянного колпака. Хотя есть нержавейка 5-6 мм есть, её бы только свернуть нормально, а то в квадратной камере швов много. да и не откачивать лишнее.

[gar298]

У меня  в камере  смотровые стекла из оргстекла прим 10мм  и диаметром 150  нормально держить   тока  пробовал  без  экранного стекла те промежуточнго  и при сильном нагреве  немного  всосалось в камеру
