Монтировка Celestron Nexstar Evolution

[denis116]

Здорово что вам помогла тема. Монтировка реально стала дороже без люфтов по осям.

Добрый день!

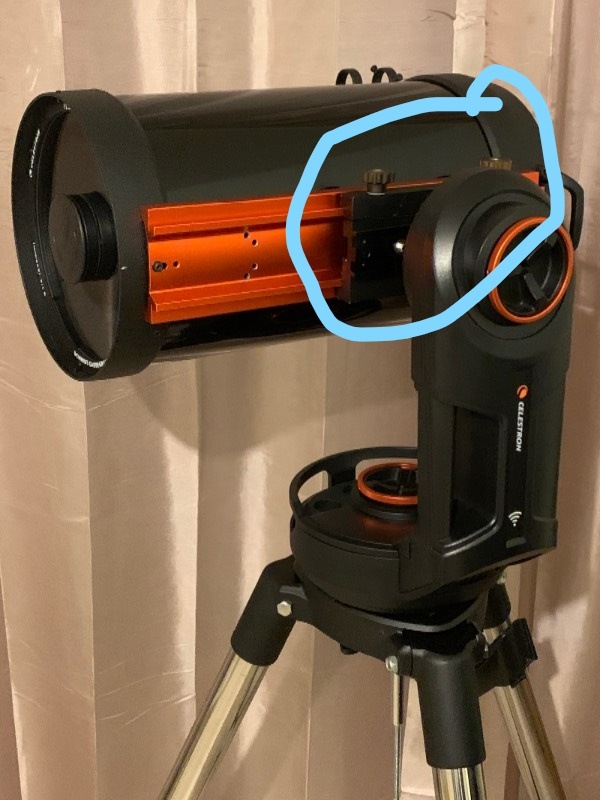

Подскажите пожалуйста что за переходник установлен на данном фото:

[sky-man]

Здорово что вам помогла тема. Монтировка реально стала дороже без люфтов по осям.

Добрый день!
Подскажите пожалуйста что за переходник установлен на данном фото:

Это зажим Losmandy от iOptron прикрученный 2 винтами к ластохвосту Svbony с али. Получается такой переходник.

[Vit_Pronger]

В последнее время понял, что родная полка из алюминия, которая вкручивается в распорку, совершенно неудобная. Единственное, что я на неё кладу, это планшет, которым управляю монтировкой. Пару раз он падал на землю, так как форма и материал не очень удобный. Мне пришла идея заменить ее на что-то самодельное, например, из фанеры выточить плоскую, обклеить нескользящим материалом. Вопрос жесткости можно решить толщиной. Как вам идея?

[denis116]

Это зажим Losmandy от iOptron прикрученный 2 винтами к ластохвосту Svbony с али. Получается такой переходник

Такая связка будет надежная?

[sky-man]

Вопрос жесткости можно решить толщиной. Как вам идея?

Конечно! Класс идея.

Такая связка будет надежная?

10 кг будет держать 100%. Добавьте ластохвост Svbony 11 см. И если дырки не совпадут в Svbony одну просверлите сверлом. Всё. Со стороны Evolution винты берите со скощённой головкой ее утопите в ластохвост (рассверлить под головку сверлом 12мм), а со стороны Losmandy винтики там есть углубление.

[RoninAG]

Вот правильное решение, только надо ещё указать шаг пружины.

Пришли правильные заводские пружины для механизма прижима червяка Evo, вместо временного варианта с укороченными пружинами.


От этой маленькой пружинки зависит насколько сильно давит механизм автоматического выбора зазора червяка к колесу. Родные 1мм пружины червяков слишком жёсткие и прижим получается слишком сильным, я об этом писал ранее, руками ощущалась довольно сильная нагрузка при вращении пальцем червяка, поэтому в Evo фактически зазор выставлен и законтрен двумя ограничительными винтами хода амортизатора, то есть по факту амортизатор не работал. Но из-за этого был невыбранный зазор червяка и неустранимые люфты в разных частях поворота колёса. Из-за наличия фиксаторов на осях и возможности поворота трубы руками есть небольшой допуск при вращении колёса. Если выставить вручную прижим ограничительными винтами и отключить амортизатор в одной части поворота оси вы настаиваете прижим и у вас нет люфта через 180 градусов появляется небольшой люфт прижима. Поэтому в Evo задуман автоматический прижим червяков, который люфты выбирает сам.

Рекомендую купить более мягкие пружины заранее если собираетесь устранить люфт в прижиме червяков Evo.
Толщина 0,8 мм из нержавеющей стали, диаметр пружины 7 мм, длина 25 мм
https://a.aliexpress.com/_A06frK


Опытным путём исследованы разные пружины. Родные пружины амортизатора имели толщину 1мм - червяк вращается пальцем туго, слишком сильное давление червяка на колесо, приходится отжимать ограничительным винтом пружину, фактически отключая амортизатор и настраивая зазор вручную. Работа на такой пружине создаёт повышенное трение червяка и нагрузку на редуктор мотора. 0,5мм оказалась слишком мягкой, не способна прижать червяк к колесу, недостаточное давление подклинивает механизм до прижима, получается люфт. Если сложить две пружины вместе по 0,5мм работают оптимально и мягко по прижиму как и одна пружина 0,8 мм - червяк легко вращается пальцем, при этом зазор и люфт выбирается автоматически, люфтов между червяком и колесом в Evo не возникает.

Старая и новая пружины:


Вроде такая копеечная мелочь, но очень важная для настройки червяков.

Вот мне тоже пришли пружинки, осталось купить нужную смазку и понять что да как заменить)))

[sky-man]

Вот мне тоже пришли пружинки, осталось купить нужную смазку и понять что да как заменить)))

Как менять всё описано с фотографиями в теме. После меня тут уже меняли. Не спешить и делать по инструкции. У меня уже почти год все работает хорошо. Ни разу не было замечено зависание механизма прижима и соответственно без микро люфта. Амортизатор работает как положено по всему кругу и ток потребления без повышения то есть без излишнего пережатия в прижиме червяков. К смазке Castrol LMX тоже нет вопросов, монти выезжала на наблюдения в мороз -10С. И летом в жару все прекрасно работает.
Вообще по соотношению вес мобильность, скорость запуска, удобство для визуала и астрофото планет это очень крутая монти лучшая что у меня была. С учетом того что она гидируется, у нее стоят амортизаторы на червяках ее можно и на клин поставить с мобильным сетапом.

[RoninAG]

Вот мне тоже пришли пружинки, осталось купить нужную смазку и понять что да как заменить)))

Как менять всё описано с фотографиями в теме. После меня тут уже меняли. Не спешить и делать по инструкции. У меня уже почти год все работает хорошо. Ни разу не было замечено зависание механизма прижима и соответственно без микро люфта. Амортизатор работает как положено по всему кругу и ток потребления без повышения то есть без излишнего пережатия в прижиме червяков. К смазке Castrol LMX тоже нет вопросов, монти выезжала на наблюдения в мороз -10С. И летом в жару все прекрасно работает.

Спасибо что ответили!
Ни разу не разбирал монтировку, поэтому для меня это совсем не понятная тема, даже не представляю что и где там стоит и какой есть или должен быть зазор (люфт))))

[RoninAG]

Вот мне тоже пришли пружинки, осталось купить нужную смазку и понять что да как заменить)))

Как менять всё описано с фотографиями в теме. После меня тут уже меняли. Не спешить и делать по инструкции. У меня уже почти год все работает хорошо. Ни разу не было замечено зависание механизма прижима и соответственно без микро люфта. Амортизатор работает как положено по всему кругу и ток потребления без повышения то есть без излишнего пережатия в прижиме червяков. К смазке Castrol LMX тоже нет вопросов, монти выезжала на наблюдения в мороз -10С. И летом в жару все прекрасно работает.

Подскажите смазка вот эта?
ПЛАСТИЧНАЯ СМАЗКА CASTROL LMX LI-KOMPLEXFETT, 300 ГР
ВЫСОКОЭФФЕКТИВНАЯ ПЛАСТИЧНАЯ СМАЗКА НА ОСНОВЕ КОМПЛЕКСНОГО ЛИТИЕВОГО МЫЛА

[sky-man]

Подскажите смазка вот эта?
ПЛАСТИЧНАЯ СМАЗКА CASTROL LMX LI-KOMPLEXFETT, 300 ГР
ВЫСОКОЭФФЕКТИВНАЯ ПЛАСТИЧНАЯ СМАЗКА НА ОСНОВЕ КОМПЛЕКСНОГО ЛИТИЕВОГО МЫЛА

Да она, зеленая. Она у меня во всех монти - EQ6, iOptron IEQ45, Evolution. Замораживал в морозилке до -25С остается мягкой. Ей же вроде Иван Ионов мажет.

[RoninAG]

Вот мне тоже пришли пружинки, осталось купить нужную смазку и понять что да как заменить)))

Как менять всё описано с фотографиями в теме. После меня тут уже меняли. Не спешить и делать по инструкции. У меня уже почти год все работает хорошо. Ни разу не было замечено зависание механизма прижима и соответственно без микро люфта. Амортизатор работает как положено по всему кругу и ток потребления без повышения то есть без излишнего пережатия в прижиме червяков. К смазке Castrol LMX тоже нет вопросов, монти выезжала на наблюдения в мороз -10С. И летом в жару все прекрасно работает.
Вообще по соотношению вес мобильность, скорость запуска, удобство для визуала и астрофото планет это очень крутая монти лучшая что у меня была. С учетом того что она гидируется, у нее стоят амортизаторы на червяках ее можно и на клин поставить с мобильным сетапом.

Вопрос по пружинкам, нужно просто заменить две пружинки или еще дополнительно отрегулировать что то? Вопрос в том что бы сделать как нужно, понять бы как должно быть в итоге?
Закажу смазку, разберу монти, и тогда буду разбираться.
Спасибо за ответы!

[sky-man]

Вопрос по пружинкам, нужно просто заменить две пружинки или еще дополнительно отрегулировать что то? Вопрос в том что бы сделать как нужно, понять бы как должно быть в итоге?

Всё описано на 1 странице темы. Если что пишите с фотками когда будете разбирать. Подскажу чем смогу. Если есть возможность свозить или отправить Ионову И и показать эту тему будет лучше конечно.

[RoninAG]

Добрый всем!
Разобрал монти, теперь вопрос что делать дальше?)

[RoninAG]

Я вообще не втыкаю где вы там нашли пружинку?

[denis116]

Я вообще не втыкаю где вы там нашли пружинку?

Добрый день!
Вот под моторчиком два болта под шестигранник, их откручиваешь и между пластинами будет пружина.

[RoninAG]

Я вообще не втыкаю где вы там нашли пружинку?

Добрый день!
Вот под моторчиком два болта под шестигранник, их откручиваешь и между пластинами будет пружина.

какая последовательность разборки?

[RoninAG]

На картинке из начала поста так

[RoninAG]

у меня в приборе так

[denis116]

какая последовательность разборки?

Нужно сперва снять звездочку, затем открутить два болта под шестигранник

[denis116]

Я вообще не втыкаю где вы там нашли пружинку?

Сейчас заметил что у тебя нет болтика поджимного (он регулирует прижим пружины) между двумя болтами под шестигранник (см. фото в первом посте)... Похоже у тебя другая модель привода, может там и нет пружины... А рукой рама червяка пружинит (отжимается / прижимается червяк к звезде?
