AllSky камера своими руками

[Tvi.dubna]

Оглавление темы:

(Пока что черновик. Т.к. просмотрены сообщения темы с 26 по 35 страницу)

Железо (из чего делаем самодельную AllSky камеру)

• TBD (то есть пока ссылки нет, но обязательно будет!)
• компоненты для самодельной AllSky на dewcontrol.com

Объектив + камера = картинка (примеры связок объективов с камер и снимки с них. Полезно для выбора оборудования при построении своей камеры)

• Datyson T7 + Fosa Mini HD 5MP Fisheye Security Camera Lens with 1.7mm Focal Length, 185°Wide Angle CCTV Lens for Fisheye Security Cam

• canon и выпуклое зеркало
• ИК-чувствительная камера
• ? + объектив COMPUTAR TG2616FCS 1/3" 2.6MM F1.6 DC AUTO-IRIS CS-MOUNT LENS
• Datyson T7 + aliexpress: Witrue Рыбий глаз объектив для камеры видеонаблюдения 5 Мп 1,8 мм M12 180 градусов широкий угол обзора F2.0 1/2.5 "для HD IP-камеры

Софт (какую программу запускаем)

• https://github.com/oleg-milantiev/allsky.py/wiki открытый (opensource) проект AllSky камеры от @mo
  Готовые образы для заливки на флешку в разные мини-компы.

• Настроенный ISO-образ для развёртывания AllSky софта на железо: Raspberry PI 3 Model B + Datyson t7m (ZWO CCD ASI120MM)
  https://disk.yandex.ru/d/A_a3jS-_0bEq2w

• TBD

Готовые самоделки

• Canon + 18-55 kit в водопроводной трубе от @Степан Разин
• метеорная AllSky камера на: Модуль IVG-HP203Y-AE от XM + Объектив 1.13mm F2.0 от @Cyanometer
• Datyson T7 + ? от @UL8GBX
• Orange Pi + Starlight Oculus

Задумки, не реализованные проекты

• проект ИК-камеры с отражателем

Предложения (ссылки и разделы) для наполнения оглавления присылайте @mo или любому модератору раздела.


Я таки решился и начинаю делать AllSky камеру.
Некоторое время назад здесь на форуме была куплена камера IS DMK 51AU02.AS.
Я выбрал эту камеру т.к. она есть в списке поддерживаемых в программе SkyWatch.
Но как оказалось программа проверяет серийный номер камеры и на сторонних камерах не запускается.
Так что выбор программы впереди...

[Baker]

Прикольно получается
Камера: ZWO 178MC
Объектив: https:///ссылка запрещена правилами форума//item/DIY-8-Megapixel-HD-2-5mm-Fish-Eye-CCTV-Lens-CS-Mount-8MP-2-3/32808085102.html?spm=a2g0s.9042311.0.0.3fk8bs
Выдержка 45 сек
Биннинг 2
Диафрагма 70%
без уровней и гистограмм

[Борис (avfc1874)]

Прикольно получается

Максим! А у Вас последняя версия инсталлирована? С Архивом, Графиками?

[Baker]

Прикольно получается

Максим! А у Вас последняя версия инсталлирована? С Архивом, Графиками?

Да, Олег только что поставил
вообще главная проблема сейчас - это объектив без автодиафрагмы
тут либо на день надо настроить - либо на ночь... сейчас он открыт где то на 70%

[Борис (avfc1874)]

Да, Олег только что поставил
вообще главная проблема сейчас - это объектив без автодиафрагмы

Олег молодец!
Согласен, что следует поискать объектив с автодиафрагмой. Если вдруг попадется, то буду рад ссылочке.

[Владимир Николаевич]

Прикольно получается

Максим! А у Вас последняя версия инсталлирована? С Архивом, Графиками?

Да, Олег только что поставил
вообще главная проблема сейчас - это объектив без автодиафрагмы
тут либо на день надо настроить - либо на ночь... сейчас он открыт где то на 70%

А где описание сетапа? Какой обьектив? Какая матрица?

[Baker]

Да, Олег только что поставил
вообще главная проблема сейчас - это объектив без автодиафрагмы

Олег молодец!

Олег вообще СИЛИЩЕ!!!

[Baker]

А где описание сетапа? Какой обьектив? Какая матрица?

поправил вверху

[Владимир Николаевич]

А где описание сетапа? Какой обьектив? Какая матрица?

поправил вверху

Все точно как у меня... 335-й пост этой темы...Разница лишь QHY5 III 178C.  А зачем диафрагма? Обьектив и на полностью открытой отлично рисует?

[mo]

А зачем диафрагма?

Чтобы не спалить камеру днём. И чтобы повысить ДД. Ночью полностью открыта. Днём прикрыта. В сумерках среднее.

[Baker]

Все точно как у меня... 335-й пост этой темы...Разница лишь QHY5 III 178C.  А зачем диафрагма? Обьектив и на полностью открытой отлично рисует?

Днем все белым-бело даже в сумерках, есть опастность что солнце чип летом спалит, да и сейчас на солнце уже +25 градусник показывает у нас

Бин2
0,0001сек

[mo]

Ещё один участник проекта Дмитрий @smol69
Уникальность его оборудования - плата миникомпа Tinkerboard / S.
Значительно мощнее малины-3. В то же время не без проблем с софтом. Например, на ней нет opencv под третий питон. А я использую эту библиотеку для дебаеризации, ББ. В перспективе определения звёзд на небе.

Вчера донастроил всё, кроме opencv. Пока что она не нужна, так как камера планируется ЧБ.

Так же ждём Глеба @Rojer . У него в пути Orange Pi + в наличии Starlight Oculus.

Разнообразие железа полезно проекту.

[Владимир Николаевич]

Все точно как у меня... 335-й пост этой темы...Разница лишь QHY5 III 178C.  А зачем диафрагма? Обьектив и на полностью открытой отлично рисует?

Днем все белым-бело даже в сумерках, есть опастность что солнце чип летом спалит, да и сейчас на солнце уже +25 градусник показывает у нас

Бин2
0,0001сек

Есть вариант с коромыслом и светофильтром... Где то в начале темы его рассматривали...
А что же это за гиганский купол, под который это имущество засунуто?

[Борис (avfc1874)]

У меня на подоконнике развернут Тестовый стенд.
Raspberry Pi3 Model B + Камера Datyson T7M "смотрит" в окно + подключен датчик BME280
Штатный объектив от Datysonа заменил вот на этот: https:///ссылка запрещена правилами форума//item/1-8-160/32871734592.html?spm=a2g0s.9042311.0.0.477633edSxQpYz

Во вложении фотки вчерашнего вечернего неба и текущая - солнечное утро.
В планах
- подключить и апробировать ИК-Датчик;
- Мосфет для управления цепью подогрева подкупольного пространства
- спрятать в Корпус.

[mo]

Бин2
0,0001сек

Попробую на днях в bin1. Возможно, вытянет. Ещё нужно будет gain в 0 попробовать днём выкрутить.

есть опастность что солнце чип летом спалит

А вот тут диафрагма желательна.

Есть вариант с коромыслом и светофильтром... Где то в начале темы его рассматривали...

Да, но если ручная диафрагма уже есть, то добавление фильтра будет дублировать её

Скоро объектив будет у меня. Буду на 3Д-принтере приделывать к нему шаговик. И управлять им с малины.
С DC-диафрагмой имел дело - это тихий ужас для медленной съёмки. Он рассчитан на постоянную и быструю обратную связь по видеопотоку.

Поджатая диафрагма ещё и чёткости по краям добавит днём.

[mo]

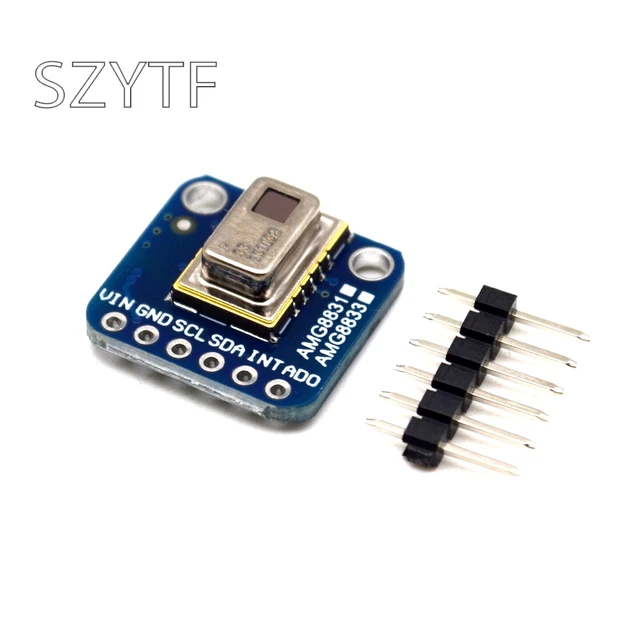

Мне ещё вот какая платка приглянулась на али. Стоит 2 тыщи рублей. Из себя представляет ИК-чувствительный сенсор 8х8 точек (термограф)



Подключается к малине по I2C, есть готовый пример использования: https://www.instructables.com/id/Thermal-Camera-AMG833-Raspberry-Pi/

Остаётся открытым важный вопрос прогреваемого ИК-объектива-ширика. И можно строить температурную карту неба аж из 64 точек!!!

P.S. За 4600р есть матрица MLX90640 - 32х24 точек с объективом 110 FOV. Но это перебор для контроля неба.

[Baker]

Есть вариант с коромыслом и светофильтром... Где то в начале темы его рассматривали...

поставить маленькое колесо для темного фильтра? Это кстати наверное будет надежнее чем диафрагма для борьбы с солнцем!?

А что же это за гиганский купол, под который это имущество засунуто?

купол от поворотной охранной камеры (вверх ногами), такие продаются отдельно в профильных магазинах

[Алексей Юдин]

Мне ещё вот какая платка приглянулась на али. Стоит 2 тыщи рублей. Из себя представляет ИК-чувствительный сенсор 8х8 точек (термограф)

Небо имеет глубокий минус, а тут от 0С заявлено - не пойдёт. Нужно что-то чувствительное и с хорошим охлаждением.

[mo]

поставить маленькое колесо для темного фильтра?

Кстати, спроси на досуге, в тех самых "профильных" магазинах охранной деятельности, есть ли такая штатная приблуда?
Я точно знаю, что моя охранная камера щёлкает вечером / утром - подводит днём и отводит ИК-фильтр ночью.
Вместо него поставить плотный ND можно.

Это кстати наверное будет надежнее чем диафрагма для борьбы с солнцем!?

По мне так диафрагма лучше - позволяет гибче управлять освещённостью и улучшает качество объектива ("поджимает" его).

Небо имеет глубокий минус, а тут от 0С заявлено - не пойдёт. Нужно что-то чувствительное и с хорошим охлаждением.

Не обратил внимание. Странно, что он не меряет отрицательную температуру. Ты в datasheet смотрел или на али? Китайцы ... порой пишут что угодно, кроме правды

[Алексей Юдин]

Ну тут они не наарали - есть варианты от нуля и от -20, что тожё не ахти, более дорогой датчик от -40, тоже не фонтан.

[Владимир Николаевич]

поставить маленькое колесо для темного фильтра?

Кстати, спроси на досуге, в тех самых "профильных" магазинах охранной деятельности, есть ли такая штатная приблуда?
Я точно знаю, что моя охранная камера щёлкает вечером / утром - подводит днём и отводит ИК-фильтр ночью.
Вместо него поставить плотный ND можно.

О ней и речь. Это не колесо это или коромысло или рамка на две дырки. В одну дырку ставим нейтральный фильтр, вторая пустая...
Вот на снимке справа одно из воплощений в метал этого коромысла! Внутри там коромысло на 2 дырки и электромагнит с возвратной пружинкой. Одно окошко стоит ИК фильтр, второе пустое.
