Строю первый телескоп

[Vladstar]

  Друзья! У меня небольшая запутка. Делаю учебную диагоналку. Пытаюсь испытывать ее по методу Коммона ( теневой вариант). Вопрос в следующем: почему я вижу целых три отражения искусственной звезды? На всякий случай отмечу, что задняя сторона плоской стекляшки отполирована.

Намочите тыльную сторону любой жидкостью и снова гляньте. Те изображения, что исказятся или пропадут, результат отражения от тыльной стороны.

[библиограф]

Если диаметры правильные (по таблице), а высота от фонаря, то шлиф переделывать надо.

На этом работать пока не стоит. Исправлять надо.

Только не надо ничего перетачивать!
Самое время наклеить на рабочую поверхность квадратики 30х30 или 40х40 из зеркального стекла.
толщиной 5-6 мм. Единственный недостаток такого инструмента - риск наделать царапин из-за того, что
квадратики будут скалываться по краям; надо тщательно скруглить углы и сделать широкие фаски.


[ROVIAN]

Если диаметры правильные (по таблице), а высота от фонаря, то шлиф переделывать надо.

На этом работать пока не стоит. Исправлять надо.

Только не надо ничего перетачивать!
Самое время наклеить на рабочую поверхность квадратики 30х30 или 40х40 из зеркального стекла.
толщиной 5-6 мм. Единственный недостаток такого инструмента - риск наделать царапин из-за того, что
квадратики будут скалываться по краям; надо тщательно скруглить углы и сделать широкие фаски.

Да если бы нужно было делать с наклейкой уже давно бы нашли подходящее основание +/- немного.
Просто у человека есть возможность это сделать.

[библиограф]

 А.С. Фомин, который полвека назад ввел металлостеклянные шлифовальники в любительскую практику,
писал:


[библиограф]

 Очевидно, соображения из пункта "б" для этого случая вполне применимы.

[Alexander_Z]

Для наклейки использовать не эпоксидку, а наклеечную смолу. Я правильно понял?

Можно наклеить не стеклянные квадратики, а кружки или квадратики из оргстекла. После наклейки все это "формуется", примерно как полировальник.

[ROVIAN]

Очевидно, соображения из пункта "б" для этого случая вполне применимы.

Вот это как раз тот случай, когда проще переточить, да и быстрее.

[библиограф]

 Вот как делают шлифовальник по описанию Фомина

[библиограф]

Для наклейки использовать не эпоксидку, а наклеечную смолу. Я правильно понял?

Можно наклеить не стеклянные квадратики, а кружки или квадратики из оргстекла. После наклейки все это "формуется", примерно как полировальник.

Ставь кастрюлю, как тебе удобнее, повар!(Роберт Шекли)
Клеить можно и обычной смолой, тогда будет проще переделывать.
формовка нужна лишь для того, чтобы выдавить излишки смолы из-под квадратиков,
остальное притрется.

[Неясыть]

Переточить смогу только когда неделя новогодних выходных кончится. Из смолы у меня только битум,который используется при ремонте дорог.

[ROVIAN]

Переточить смогу только когда неделя новогодних выходных кончится. Из смолы у меня только битум,который используется при ремонте дорог.

А 6мм стекло получится порезать ? Просто можно использывать другую основу для наклейки. А это и неделю полежать может, не растает. Если не получится со стеклом, можно будет переделать и продолжить на металле..

[Неясыть]

Стеклорез есть, стекло есть 4 мм, хотя может найду и 6мм. Потренироваться можно как раз на 4мм.

[ROVIAN]

Стеклорез есть, стекло есть 4 мм, хотя может найду и 6мм. Потренироваться можно как раз на 4мм.

6 мм найти не сложно, вопрос с краями. Там желательно обточить, чтобы хоть на круг похоже было. Но всё это ведёт к заморочкам, потом искать долго, где и что не так и почему зеркало не получается. Тренироваться можно и на другой подложке. Получится - хорошо, не получится - переточить железо. Основание можно подобрать, если точно такое не найдём, то и отлить не долго.

[Неясыть]

Обточить по краям шлифа чтоб круглым было? Фи, это не проблема, брусок есть, я ж этим бруском стачивал скол.

[ROVIAN]

Обточить по краям шлифа чтоб круглым было? Фи, это не проблема, брусок есть, я ж этим бруском стачивал скол.

Ну тогда нужно найти стекло 6мм и нарезать на квадраты

[Неясыть]

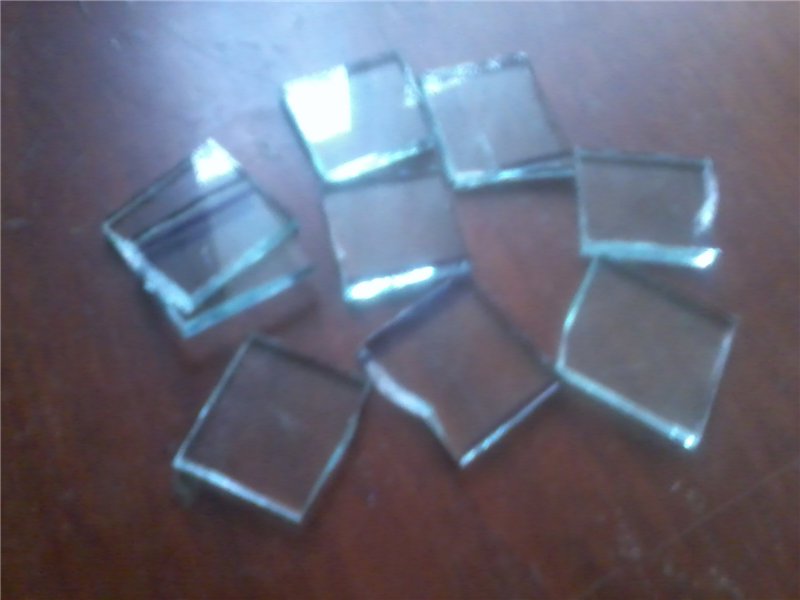

Сделал несколько тренировочных. Стекло 4мм. Да уж, кривовато получилось, но последние стали поровнее.

3 штуки облагородил

прошу прощения за качество фото

[библиограф]

 Маловаты фаски! Надо сошлифовывать на половину толщины квадратика под углом примерно 45 градусов.
Жалеть труда здесь не следует, это поможет избежать заколов, когда часть толщины квадратика будет
сошлифована.

[Неясыть]

Понял, осталось лишь найти 6мм стекло.

[Fidel]

В Леруа полно квадратиков с фасетками.

[Неясыть]

В Леруа полно квадратиков с фасетками.

Спасибо, поищу. А они там по толщине сколько?
