Монтировка Добсона

[vertex64]

P.S. Табуретка ИМХО высоковата, надо делать пониже - будет устойчивее.

Так и оказалось. Табуретку я пилил в ожидании доставки телескопа, торопился)
Буду опускать, запас по высоте есть
Решил крепить трубу в кольцах, а к ним прикрутить опорные круги.
Подскажите, пожалуйста, может кто сталкивался - что за резьба отверстий,
которыми телескоп прикручивается к монтировке?
Я насчитал 19 ниток на 24 мм болте из комплекта трубы.

[Pluto]

По моему там дюймовая резьба 1/4". Это на болтах, которые непосредственно в кольца вкручиваются.

Когда сделаете конструкцию, выложите фото. Тоже хочу иметь вариант установки этой трубы на добсон.

[vertex64]

Вот эта дырочка с неизвестной резьбой

[Pluto]

Вот эта дырочка с неизвестной резьбой

см выше

[vertex64]

Центр тяжести BKP2001 с окуляром LET28 у меня получился на 40 см от низа трубы.
Табуретка с опорами трубы на высоте 65 см от основания оказалась действительно не жесткой.
При увеличении 150x колебания затухают в течении 3-4 секунд. Это нормально, или нет?

[ДимСаныч]

Центр тяжести BKP2001 с окуляром LET28 у меня получился на 40 см от низа трубы.
Табуретка с опорами трубы на высоте 65 см от основания оказалась действительно не жесткой.
При увеличении 150x колебания затухают в течении 3-4 секунд. Это нормально, или нет?

Бывает хуже.

[Pluto]

Если сделать размер полуосей высоты достаточно большим (примерно равным или чуть меньше размеру ГЗ), то высоту вилки можно еще снизить.

При увеличении 150x колебания затухают в течении 3-4 секунд. Это нормально, или нет?

Можно сделать лучше.

[А.Н.Крылов]

Здравствуйте! Делаю самодельную монтировку под трубу SW BKP2001.
Выбрал простую конструкцию http://www.scopemaking.net/dobson/dobson.htm.
В ней беспокоит поворот трубы по азимуту.
Если усилие прилагать к трубе - как оно передастся на табуретку?
Если труба лежит на фторопластовых пятачках, то не будет ли она проскальзывать?
Или в добсонах для поворота надо крутить именно табуретку, а не трубу?
Фото проекта монтировки:

тоже для SW2001 https://astronomy.ru/forum/index.php/topic,2087.2300.html

[vertex64]

тоже для SW2001 https://astronomy.ru/forum/index.php/topic,2087.2300.html

Класс! Какое внимание к деталям! И автоматизация в виде NGC Sky Vector порадовала, теперь чешу в затылке, мечтаю.
У меня пока все проще.
Есть вопрос - как вы достигли разборности конструкции?
Я делаю на "угловых стяжках" для мебели (цена одной приятная, около 6 рублей).

[А.Н.Крылов]

Есть вопрос - как вы достигли разборности конструкции?

У меня собирается просто, на шкантах и саморезах с головкой под шестигранник.

[vertex64]

Допилил свою табуретку. Первоначальный вариант пришлось переделать - слишком высокая и шаткая была.
Предстоит еще зашкурить/покрасить, но главное - уже можно наблюдать! Смотрел с балкона М81, М82 - после MAK90 разница очень большая.
Опоры трубы сделал на стальных линейках по фторопласту, вниз поставил круг вырезанный из подноса из нержавейки, на фторопласт.
Крутится хорошо, есть небольшое трение по обоим осям, для уменьшения трения накапал масла на нижние опоры. "Резиновости" табуретки пока не ощутил, труба не стремится вернуться назад после перемещения.

Думаю, не грохнется ли труба с опор при наблюдениях?

[Pluto]

Вполне симпатично.  А чтобы труба не соскакивала - лучше сделать упоры с внешней стороны вилки, заодно ими и трение по высоте можно регулировать.

[Михаил]

<...>
Крутится хорошо, есть небольшое трение по обоим осям, для уменьшения трения накапал масла на нижние опоры.
<...>

Масло противопоказано ! Фторопласт по металлу/ламинату отлично должен идти без всякой смазки. А на масле будет налипать пыль, и прорезать "канаву" в металле, как результат - "задиры" и неравномерное ведение.
В своем добе применил латунную пластину от глянцевателя, для больших скопов неплохо
применять диски от древних НЖМД (алюминиевые, D ~300, S~1.8 мм)

[vertex64]

Масло противопоказано ! Фторопласт по металлу/ламинату отлично должен идти без всякой смазки. А на масле будет налипать пыль, и прорезать "канаву" в металле, как результат - "задиры" и неравномерное ведение.

Может надо отполировать до зеркала поверхность подноса, потому что на ней есть концентрический, очень мелкий рельеф. На фото выше видно "блестяшки" пятачков с таким рельефом.
У вас поверхность нижнего диска отполирована?

Блинами от старых дисков в детстве во дворе кидались Какой материал пропал)

[halx]

Насколько я знаю, как раз наоборот - легкая текстура нижней пластины добавляет мягкости движению (исключает залипание). Поэтому народ использует ламинат с мелкой текстурой. Но в случае металла - возможно, что надо полировать.

[_SKYLINE]

vertex64 подскажите пожалуйста 2 размера, найти нигде не могу....
1й-диаметр трубы в кольцах
2й-центр тяжести

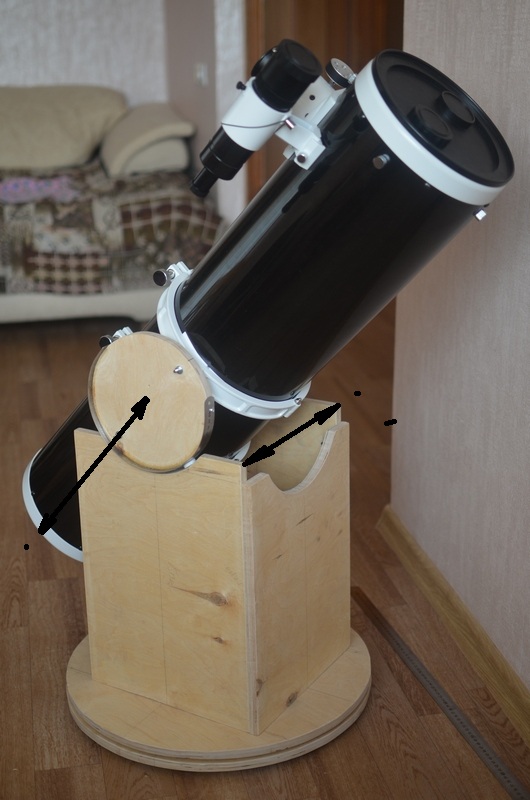

[vertex64]

1й-диаметр трубы в кольцах
2й-центр тяжести

1. Площадки колец, к которым прикручены деревянные круги, находятся на расстоянии 27 см.
Это же расстояние между боковинами, на которых лежит труба.
2. Центр тяжести трубы находится в 40 см от главного зеркала.

Точность - в пределах нескольких миллиметров ;-)

[Alexander_Z]

Основание монтировки нужно делать двойной толщины. Жесткость сразу возрастет. Желательно и основание вилки, но если в целом конструкция вилки достаточно жесткая (вертикальные элементы играют роль ребер жесткости), можно его оставить одинарным.
Практикой проверено. В классическом руководстве Джона Добсона основания также выполняются двойными.

[Pluto]

Основание монтировки нужно делать двойной толщины.

Если нижние фторопластовые опоры расположены строго над опорами основания, то толщина плиты основания не играет особой роли.

[_SKYLINE]

vertex64 спасибо
Вопрос к табуреточникам, чем чревато смещение центра тяжести путем добавления груза на трубу?
т.е. получается уменьшение высоты основания, соответственно повышается жесткость, или есть отрицательные моменты?
и еще смотрю на самодельные монтировки никто не кладет под центральную ось шайбу из того же фторопласта, путем выбора толщины этой шайбы добился отличного скольжения, или прежде чем фотографировать прячете эти шайбы?
