Самодельные бинокуляры

[lobzon]

А как диагонали крепили на распечатанную основу?

[Сергей Петрович :)]

Итоговый результат на фото. Получился интересный бинокль с переменной кратностью до 22х по Луне в походном варианте с возможностью наблюдать долго на штативе без запрокидования головы к верху сидя на стуле. Весом всего 430 грамм. Интересны наблюдения и с рук, на максимальном поле 13 градусов со зрачком 7мм на увеличении 4х отсутвует какая либо дрожь. Увеличения 7-11-22х требуют компактного легкого штатива для максимального комфорта.

Заслуженный плюс!!! Шикарно!

[taurus23]

Итоговый результат на фото. Получился интересный бинокль с переменной кратностью до 22х по Луне в походном варианте с возможностью наблюдать долго на штативе без запрокидования головы к верху сидя на стуле. Весом всего 430 грамм. Интересны наблюдения и с рук, на максимальном поле 13 градусов со зрачком 7мм на увеличении 4х отсутвует какая либо дрожь. Увеличения 7-11-22х требуют компактного легкого штатива для максимального комфорта.

призмы амичи?

[Евгений_В]

призмы амичи?

Нет, обычная, соответственно изображение зеркальное.

[sky-man]

А как диагонали крепили на распечатанную основу?

Сбоку стенки высотой 8мм в них резьба М3, в нее вкручиваете пластовый винт М3 и фиксируете диагональ.

призмы амичи?

Призмы обычные 90 гр Celestron Star Diagonal 1.25 изображение верх-низ показывают правильно, а вот левая сторона объекта на изображении справа. Амичи с "крышей" строят конечно полностью прямое изображение: на изображении верх/низ и лево/право такие-же как у объекта наблюдений. К сожалению, свет в этих призмах идет почти в полтора раз больше, чем в АР-90, что усугубляет проявления хроматических аберраций. Да и они более дорогие чем обычные призмы Star Diagonal.

[lobzon]

Понятно, спасибо!

[Ph_user]

что такое поле может качественно показать одиночный дублет. Если он не исправлен на кривизну поля, то там уже набегает почти 500мкм...

На более нормальное 13+ градусов поле ф100мм при относительной дырке даже 1/3 надо бы анастигмат из 5+ линз. Тессар-индустар какой-нить попробовать. Или даже планар.

[taurus23]

А как диагонали крепили на распечатанную основу?

Сбоку стенки высотой 8мм в них резьба М3, в нее вкручиваете пластовый винт М3 и фиксируете диагональ.

призмы амичи?

Призмы обычные 90 гр Celestron Star Diagonal 1.25 изображение верх-низ показывают правильно, а вот левая сторона объекта на изображении справа. Амичи с "крышей" строят конечно полностью прямое изображение: на изображении верх/низ и лево/право такие-же как у объекта наблюдений. К сожалению, свет в этих призмах идет почти в полтора раз больше, чем в АР-90, что усугубляет проявления хроматических аберраций. Да и они более дорогие чем обычные призмы Star Diagonal.

не замечал,чтобы амичи вносили особый хроматизм,в сравнении с зеркальными диагоналями.а вот смотреть на зеркальные созвездия,это еще гораздо хуже,имхо.

[Ph_user]

но если тебе его трудно возить, таскать ты в него не наблюдаешь. Тогда зачем он нужен.

Можно просто жить в хорошем месте - встал с кровати - подошел к смотрелке и посмотрел. Или иметь возможности найма перевозчиков своих смотрелок если хорошие места в разные сезоны в разных частях планеты.

Таким образом 150мм-бинотелескоп, как специализированный инструмент, оптимален прежде всего в области низких увеличений (25-50 крат), в которых большие добсоны не оперируют. А, следовательно, нет и нужды, чтобы он был обязательно апохроматическим, и тогда он может стоить значительно меньше и быть намного легче.

Апохромат показывает очень сильно интереснее ахроматов. Даже при 20х. Если уж иметь в хозяйстве крупное и еще ограниченое сверху размером - там можно потратить на апо.

[e-gor]

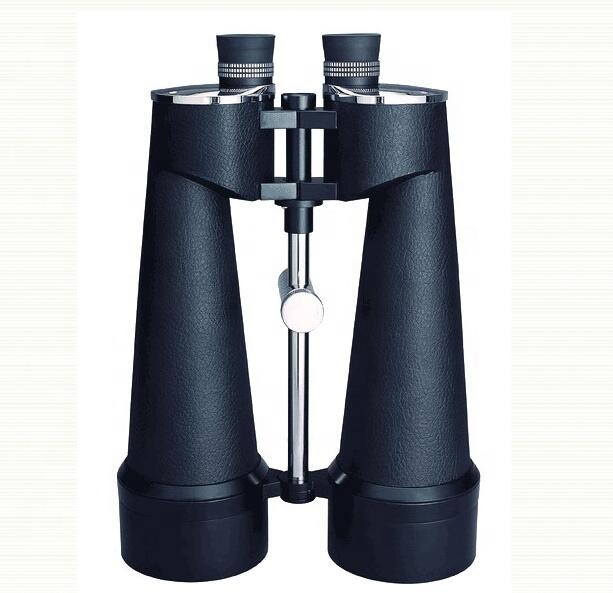

Кто нибудь расширял бинокль в месте крепления оси? На 25х100 хочу поставить 150мм объективы, для этого нужно разнести половины бинокля

[Андрей Лёвин]

 Очень интересно, как вы это себе представляете? "Расширить" бинокль под новые объективы... Т.е. объективы новые, призмы и призменные корпуса новые, трубы новые.... А что же остаётся от старого бинокля 25х100? Окуляры?

[papa Slava]

А МЗР тоже расшиирять?

[e-gor]

А МЗР тоже расшиирять?

Задача РАЗНЕСТИ обе половины, чтобы мне подходил по МЗР и влезли 150 мм объективы

А что же остаётся от старого бинокля 25х100?

Под замену объективы, переделка под сменные окуляры и 90градусные призмы. Но сначала надо понять как разнести между собой половины бинокля.

[papa Slava]

чтобы мне подходил по МЗР

А чему равно Ваше МЗР? Впрочем, уже не важно.

Под замену объективы, переделка под сменные окуляры и 90градусные призмы.

= новый бинокль.
Вы хотите втиснуть свою схему в готовую, но совсем не подходящую конструкцию.
Возможно, это даже сложнее, чем просто построить с ноля, и не быть стеснённым в габаритах, схемах и решениях.
Но дело Ваше.

[Андрей Лёвин]

А МЗР тоже расшиирять?

Задача РАЗНЕСТИ обе половины, чтобы мне подходил по МЗР и влезли 150 мм объективы

А что же остаётся от старого бинокля 25х100?

Под замену объективы, переделка под сменные окуляры и 90градусные призмы. Но сначала надо понять как разнести между собой половины бинокля.

Т.е. ничего не останется?  В чём же заключается "переделка"?

[Андрей Лёвин]

  Пока в теме тишина, скину ссылку на "уникальный" инструмент. Всякое в инете увидеть можно, но это пока верх достижений человечества: https://market.yandex.ru/product--teleskop/1024060259?utm_term=277646%7C1024060259&clid=1601&utm_source_service=web&utm_source=yandex&utm_medium=search&utm_campaign=ymp_offer_dp_elektronika_model_mrkscr_bko_dyb_search_rus&utm_content=cid%3A113942369%7Cgid%3A5486727747%7Caid%3A16454445370%7Cph%3A53090582672%7Cpt%3Apremium%7Cpn%3A4%7Csrc%3Anone%7Cst%3Asearch%7Crid%3A53090582672%7Ccgcid%3A20726610&yclid=10201871990761717759&offerid=sdVc4qoirBIQZUUtPECPLg&extdata=CgYKBDIxMjAQzJwBGMiU1MAGUhZzZFZjNHFvaXJCSVFaVVV0UEVDUExnWAJiCjEyMTEzMzQ7MTg%3D&extdata_source=bs&baobab_event_id=ma73zw601&wprid=1746209352714720-17107146205305972430-balancer-l7leveler-kubr-yp-klg-131-BAL&src_pof=1601&icookie=%2F6jwzSeeX0sNPAkAervdPt6kaY2gOEJ7tnSyAqNb7FUwas0I5Skp91E1Jta2E4kEaGyzMPHc2YGJRACkfp5UvRISARY%3D&ysclid=ma73zw601128210289&icookie=%2F6jwzSeeX0sNPAkAervdPt6kaY2gOEJ7tnSyAqNb7FUwas0I5Skp91E1Jta2E4kEaGyzMPHc2YGJRACkfp5UvRISARY%3D
 Извиняюсь за длинную ссылку, я в компьютерных нюансах не спец...

[Kassy]

Извиняюсь за длинную ссылку, я в компьютерных нюансах не спец

Можно отрезать всё правее первого знака вопроса, с самим этим знаком. Вот так: https://market.yandex.ru/product--teleskop/1024060259

[коммунар]

Принимайте в свои ряды.
Анатолий Мельников построил для курского астрономического общества 150 мм бинокуляр.

[коммунар]

Вчера был первый свет в черте города. Аппарат показал себя очень достойно.
100 крат держал в легкую, без деградации изображения. И хоть относительное 1\5 хроматизм был только по Юпитеру и самым ярким звездам, но он совсем не мешал!!!
В общем эти Скай Вотчеры показали себя весьма достойными аппаратами для бино. Даже моя сотка АРМ на 70 кратах уже говорит что для нее это предел. А здесь чувствуется хороший запас. В общем ждем хорошей погоды и выезда за город , что бы полностью раскрыть потенциал данного аппарата.
А Анатолию все наше сообщество выражает огромную благодарность и признательность!!!
Замечательный мастер и человек!!!

[Сергей Петрович :)]

Вчера был первый свет в черте города. Аппарат показал себя очень достойно.
100 крат держал в легкую, без деградации изображения. И хоть относительное 1\5 хроматизм был только по Юпитеру и самым ярким звездам, но он совсем не мешал!!!
В общем эти Скай Вотчеры показали себя весьма достойными аппаратами для бино. Даже моя сотка АРМ на 70 кратах уже говорит что для нее это предел. А здесь чувствуется хороший запас. В общем ждем хорошей погоды и выезда за город , что бы полностью раскрыть потенциал данного аппарата.
А Анатолию все наше сообщество выражает огромную благодарность и признательность!!!
Замечательный мастер и человек!!!

а чем сводили видно что какие то наконечники интересные перед окулярами
