Юстировка бинокля

[Lubopytny]

У моего бинокля Konus Giant 20*80мм небольшая несоосность труб. Под резинкой покрывающей блок с призмами обнаружил наверху
только один юстировочный винт который движет призму по вертикали. А мне нужно по горизонтали. Где второй  там винтик? Если его нет- то как тогда быть?

[Scorpionchik_63]

Второй-ниже,со стороны центральной оси бинокля.

[Lubopytny]

Что то не нашел хотя почти всю резинку отодрал. Не могли бы привести фото или схему?

[Scorpionchik_63]

Обычно стоит второй винт в нижней части призменного блока(ближе к его торцу,в который вкручивается тубус с объективом) со стороны,обращенной к оси бинокля.Иногда ось мешает даже часовой отверткой крутить этот винт при юстировке.Если его там нет-удивительно просто.ДОЛЖЕН быть!

[kama]

Вчера ходил смотреть Nikon Action EX 10x50 CF WP. Смотрели с продавцом с 6 этажа в даль - сторону степи. Имеется довольно сильная разюстировка. Видать был удар или роняли. Вопрос- можно ли отюстировать его? И после юстировки нарушится ли герметизация бина?

[kama]

Вчера ходил смотреть Nikon Action EX 10x50 CF WP. Смотрели с продавцом с 6 этажа в даль - сторону степи. Имеется довольно сильная разюстировка. Видать был удар или роняли. Вопрос- можно ли отюстировать его? И после юстировки нарушится ли герметизация бина?

Повторю вопрос. Неужели никто не сталкивался с этой проблемой?

[Slonobas]

Видать был удар или роняли.

А зачем вообще покупать заведомо неисправный аппарат?

[santax2]

Повторю вопрос. Неужели никто не сталкивался с этой проблемой?

С экшном не сталкивался, а вообще - должен юстироваться, это же бинокль.
Вероятнее всего - винты в корпусе под шкуркой, придется ее надрезать и откатать. Винты залиты герметиком, но если их полностью не выкручивать, то с герметизацией особо ничего не случится (после юстировки опять промазать их герметиком). Но сначала - определиться, в какой трубе разъюстировка.

[kama]

Повторю вопрос. Неужели никто не сталкивался с этой проблемой?

С экшном не сталкивался, а вообще - должен юстироваться, это же бинокль.
Вероятнее всего - винты в корпусе под шкуркой, придется ее надрезать и откатать. Винты залиты герметиком, но если их полностью не выкручивать, то с герметизацией особо ничего не случится (после юстировки опять промазать их герметиком). Но сначала - определиться, в какой трубе разъюстировка.

Спасибо. Бум думать.

[kama]

Видать был удар или роняли.

А зачем вообще покупать заведомо неисправный аппарат?

Так у нас в магазах они в два раза дороже, чем просит продавец этого бина. Не могу позволить за магазинные цены.

[san418]

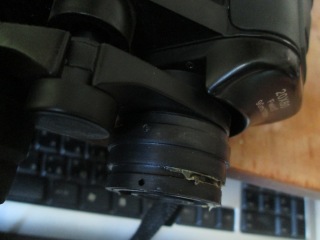

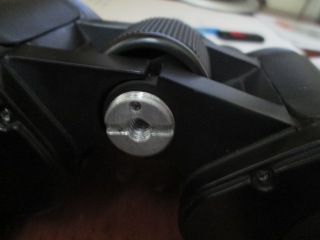

здравствуйте, есть проблема с биноклем - изображение не сводит в один круг. Разбирал его, проверял призмы - нигде ничего не болтается. С передней стороны, где крепление к штативу, есть маленький винтик - интересно, для чего он? также есть такой же сбоку на правом окуляре. Объективные линзы, насколько я понял, не крутятся. Стекло правого окуляра, наверно, вынимается или регулируется - есть пазы. кто что может посоветовать?

[Мурат Астана]

здравствуйте, есть проблема с биноклем - изображение не сводит в один круг. Разбирал его, проверял призмы - нигде ничего не болтается. С передней стороны, где крепление к штативу, есть маленький винтик - интересно, для чего он? также есть такой же сбоку на правом окуляре. Объективные линзы, насколько я понял, не крутятся. Стекло правого окуляра, наверно, вынимается или регулируется - есть пазы. кто что может посоветовать?

Крутой у вас бинокль. 20 крат и поле зрения 5 градусов. Получается окуляры 100 градусные
Ничего из вышеперечисленного крутить не надо. У вас нарушена параллельность оптических каналов.
Она будет постоянно плавать, так как корпус бинокля пластик.
Посоветовал бы свести картинку путём кручения втулок объективов.
Вначале одного, а при необходимости и другого. Потом как сведёте картинку, то поставьте метки и прихватите клеем, что бы тубусы снова не провернулись и картинка пять не съехала.
Я бы избавился от такого бинокля.

[Мурат Астана]

Вот такая юстировка малой кровью:
https://astronomy.ru/forum/index.php/topic,96131.msg3433210.html#msg3433210

[Мурат Астана]

А это призмы двигать:
https://astronomy.ru/forum/index.php/topic,96131.msg3766494.html#msg3766494

[Мурат Астана]

https://astronomy.ru/forum/index.php/topic,96131.msg3690485.html#msg3690485

[Мурат Астана]

https://astronomy.ru/forum/index.php/topic,96131.msg3437734.html#msg3437734

[san418]

если не получится его свести, продам. а брать лучше 7х50 для дипскай?

[san418]

крутил тубусы, сначала один, потом другой - безрезультатно. все равно один круг наползает на другой, и не меняется ничего при проворачивании

[kama]

Кто подскажет, как юстировать Беркут 10×50? Купил вчера по дешевке. Искал в инете, там не понятно что крутить и где.

[Руслан Мухутдинов]

В этом бинокле сведение осей регулируется путем поворота оправы объектива, как в других советских биноклях. Но если несовпадение велико и не выбирается эксцентриками, нужно двигать призмы.
