Проект Stella - постройка 375 мм Добсона!

[sem2009]

Так может стоило в отдельной ветке?

[Bopo6eu]

Вот и настал тот день когда моя заготовка обрела нужный "параболический" вид!
Отфрезерована идиально! СДелана фаска, удалены бывшие глубокие сколы! Вообщем конфетка получилась!
Отдельное спасибо Nazar за помощь в этом деле  :beer:
Ниже будет видно...
Так же уже подготавливаю материалы для корпуса, т.к. не нужно медлить с этим
Вот 3 дюр-алюмин. трубы для каркаса диаметром 28м с толщиной стенки 3мм, длинной по 1700мм каждая, с суммарным весом 2.5кг

Сам нижний короб хочу сделать квадратный, стенки изготовить из стеклоткани пропитанной эпоксидкой
Кто то имел дело с подобной работой с стеклотканью? есть ли какие то "подводные камни" с ней?

[Пецык Алексей]

Зачем делать короб из стеклоткани с эпоксидкой? Не проще ли применить фанеру?

[Bopo6eu]

всё дело в массе конструкции, хочу вписаться до 20кг вся конструкция
Поэтому взял стеклоткань, т.к. это очень малый вес, прочность, и климат-комфортность

[Феанор]

Вот и настал тот день когда моя заготовка обрела нужный "параболический" вид!
Отфрезерована идиально! СДелана фаска, удалены бывшие глубокие сколы! Вообщем конфетка получилась!
Отдельное спасибо Nazar за помощь в этом деле  :beer:
Ниже будет видно...
Так же уже подготавливаю материалы для корпуса, т.к. не нужно медлить с этим
Вот 3 дюр-алюмин. трубы для каркаса диаметром 28м с толщиной стенки 3мм, длинной по 1700мм каждая, с суммарным весом 2.5кг

Сам нижний короб хочу сделать квадратный, стенки изготовить из стеклоткани пропитанной эпоксидкой
Кто то имел дело с подобной работой с стеклотканью? есть ли какие то "подводные камни" с ней?

По поводу трубок:  что есть корпус?   Будут 3 параллельные трубки?  Будут ли натягиваться стальные тросы? Если нет, то не поведет ли конструкцию?  Не многовато ли 3мм стенка трубок и вес 2,5 кг?  Не лучше ли взять с 1 мм стенкой?

[Пецык Алексей]

всё дело в массе конструкции, хочу вписаться до 20кг вся конструкция
Поэтому взял стеклоткань, т.к. это очень малый вес, прочность, и климат-комфортность

Меня терзают смутные сомнения, что не получится из эпоксидки так, как задумывается...
Это ж оправу какую то делать надо... И поверхность ровно сделать сложно...

[Bopo6eu]

Извиняюсь за некоректность...стенки 2мм
по-поводу корпуса, да, 3 трубки будут стоять паралельно, причем 2 из них будуд - "каркасные", т.е. расположены на сторону движения по горизонтальной оси на одинаковом расстоянии, на рисунке ниже покажу, что я имел в виду)

[Bopo6eu]

Меня терзают смутные сомнения, что не получится из эпоксидки так, как задумывается...
Это ж оправу какую то делать надо... И поверхность ровно сделать сложно...

Из эпоксидки будут сделаны только плоские листы...тобишь стенки! А сам каркас из люминя

[stepan]

тогда стеклотекстолит нужно применить-тоже самое только завоДского изготовления

[Mefody]

Извиняюсь за некоректность...стенки 2мм
по-поводу корпуса, да, 3 трубки будут стоять паралельно, причем 2 из них будуд - "каркасные", т.е. расположены на сторону движения по горизонтальной оси на одинаковом расстоянии, на рисунке ниже покажу, что я имел в виду)

Что-то мне подсказывает, что узел вторички, вкупе с окулярным узлом будет болтаться
не по-детски ... Ведь длина то под 2 метра. А все трубки будуть работать на изгиб ...

Не лучше ли обойтись классической фермой ? Всего 3 дополнительные трубки, но зато
все они будут работать только на сжатие/растяжение - что гораздо выгоднее ...

Хотя, конечно, хозяин - барин. Главное, чтобы не пришлось потом переделывать.

[Bopo6eu]

Что-то мне подсказывает, что узел вторички, вкупе с окулярным узлом будет болтаться
не по-детски ... Ведь длина то под 2 метра. А все трубки будуть работать на изгиб ...

Не лучше ли обойтись классической фермой ? Всего 3 дополнительные трубки, но зато
все они будут работать только на сжатие/растяжение - что гораздо выгоднее ...

Хотя, конечно, хозяин - барин. Главное, чтобы не пришлось потом переделывать.

Да, фермовую консткукцию я сразу хотел делать, но тут есть но...она собирается дольше..я даже представить не могу на сколько
Весь окулярный узел постораюсь сделать не тяжелее 4х кг, дабы не было "болтания"
На то и толстые трубки, чтоб жесткость была больше за счет такой конструкции...
по-крайней мере есть страховачный вариант - это стальные тросики, которые я потом сделаю, если будет для этого необходимость в плане растяжек

тогда стеклотекстолит нужно применить-тоже самое только завоДского изготовления

ну...да...но этож стеклоткань но пропитана не эпоскидкой...а смалой какой-то...хотя это вариант, но вес!

[Mefody]

ну...да...но этож стеклоткань но пропитана не эпоскидкой...а смалой какой-то...хотя это вариант, но вес!

Это стеклоткань - пропитаная смесью эпоксидной и фенолформальдегидной смол. Причем
эпоксидки там бОльшая часть ... А по весу то на то и выйдет.

Да, фермовую консткукцию я сразу хотел делать, но тут есть но...она собирается дольше..я даже представить не могу на сколько
Весь окулярный узел постораюсь сделать не тяжелее 4х кг, дабы не было "болтания"

Ну я видел как в одиночку человек собирал ферму - не так страшен черт, как его теща ...
И по-поводу 4-х кг ... Проведи эксперимент - зафиксируй один конец трубки в тисках или
еще как, а на противоположный конец навесь груз в 4/3 = 1.3 кг. Потом постучи по трубке
пальцами и понаблюдай за колебаниями груза. Если тебя устроит то, что ты увидишь - строй
на трех трубках. И не забудь, что тросики придется, при необходимости, ставить в двух
плоскостях - вертикальной и горизонтальной. Причем в обоих случаях крест накрест. Мне
сдается, что эта процедура не сильно легче сборки фермы.

Хотя опять же - ты сам капитан своего корабля ... Удачи !!!

[alex~]

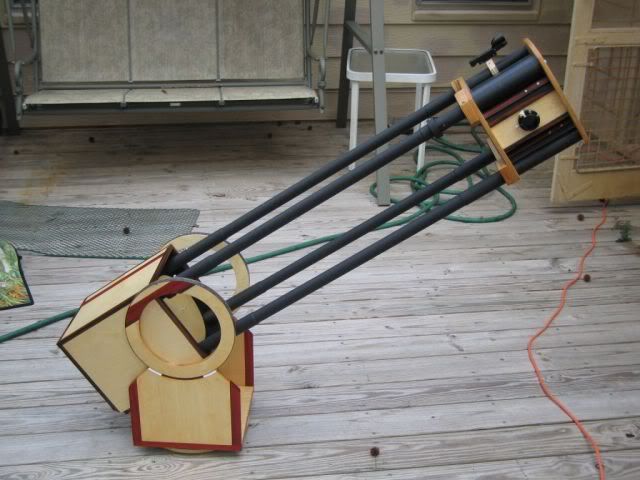

12.5" f/5 Ultralight Dobsonian (Mark III)

[Bopo6eu]

уууу!!!
Спасибо большое alex~, очень похож на мой будущий!!
Единственно будет отличаться системой нижнего короба и его хода по всем осям...

[alex~]

12.5" TomL DOB

[alex~]

Finished 12.5" Dobsonian/Obsession/String Scope

[alex~]

Finished....pretty much.

[alex~]

Construction of a Lightweight Coopered Dobsonian

[Bopo6eu]

Какая больше предпочтительна конструкция для визуала на ваш взгляд? и стоит ли на это делать большой акцент?

рис.1 : на 4х прямых растяжках

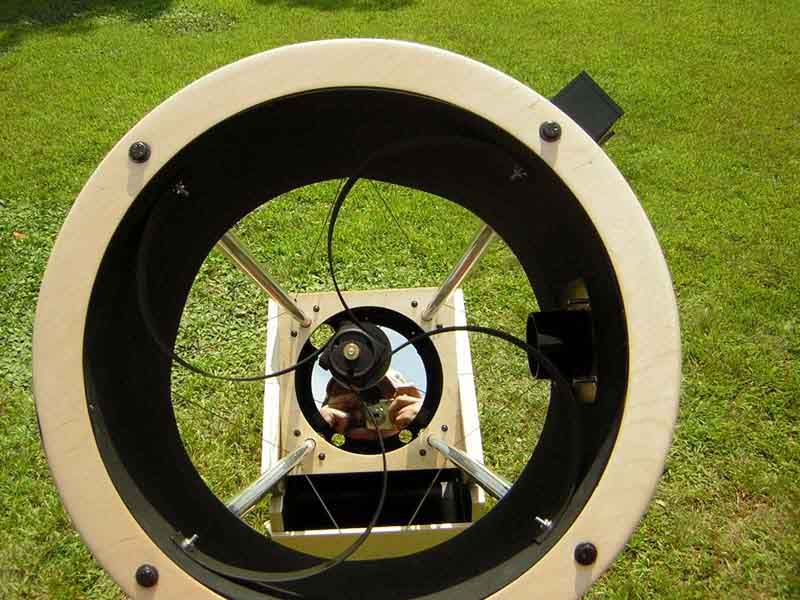

рис.2 : на 4х закругленных растяжках

[Пецык Алексей]

Лучики от 4 прямых растяжек подчеркивают колючую искристость звезд...
