Телескоп из большого советского объектива Телемар 7М

[sky-man]

Вот смотрю на фото переднего линзоблока на схеме Телемар 7 (слева) и вижу по схеме дублет ахромат Фраунгофера:

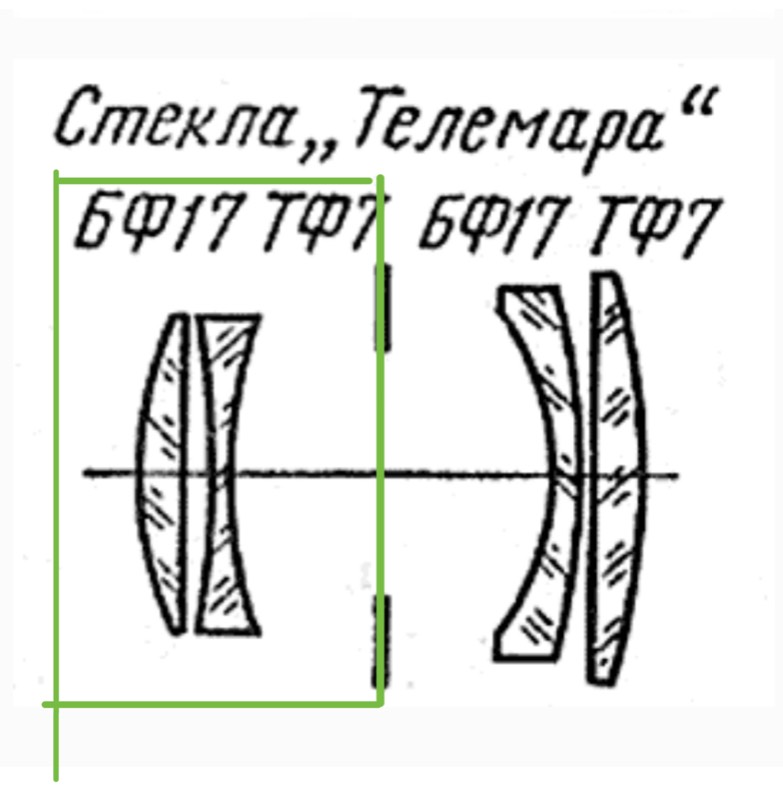

Схема Телемар 7:


Схема Ахромата Фраунгофера:


Тоже самое первая линза двояковыпуклая, вторая двояковогнутая. Тип очень похож, да понимаю там расчёт под второй блок для аэрофотографии но очень похоже.

Точно такая же схема на ахромате SW 102/500 который я юстировал по коме с помощью установки винтов в оправу. Такая же схема двух линз и на SW 120/600, который тоже у меня был.
У Телемара 7 стоят 4 юстировочных винта на второй линзе двояковогнутой, которые позволяют её двигать относительно передней линзы двояковыпуклой и регулировать кому. Все как в дублете ахромате Фраунгофера.

По стёклам в схеме Телемар 7 указано что первое стекло БФ-17, второе ТФ-7.


ТФ-7 тяжёлый флинт коэффициент дисперсии 28.12, средняя дисперсия 0,026, показатель преломления 1,73
БФ-17 баритовый флинт коэффициент дисперсии 47, средняя дисперсия 0,014, показатель преломления 1,67.

В ахромате по правилам две линзы делаются из стекол с различной дисперсией. В Телемар 7 также у первой линзы коэффициент дисперсии 47, у второй 28, они сделаны из стёкол с разной дисперсией Очень похоже на ахромат.

Заметил что у Телемар 7 посветление синее, а на просвет стекло имеет желтый оттенок. Почитал что в аэрофотосъёмке на замену стекол с торием использовались стёкла с желтым оттенком:


Также существует версия Телемар 7А для красного спектра, отличается только тем что в правом блоке которого у меня нет одно стекло заменено на лантановый флинт, передний блок нарисованный на схеме слева который я купил одинаковый.
http://www.photohistory.ru/index.php?pid=1581502221469468


И многие другие теле обьективы имеют спереди такую же ахроматическую склейку, например Таир 16:
http://www.photohistory.ru/index.php?pid=1207248189911417

[arkturz]

Забрал за 15 тр

Раз забрал, делай трубу с призмой прямого изображения. По наземным объектам смотрелка будет. Но оччень дорогая. Посмотри сам через окуляр, держа в руках, стоит картинка того или нет.

[sky-man]

Но оччень дорогая.

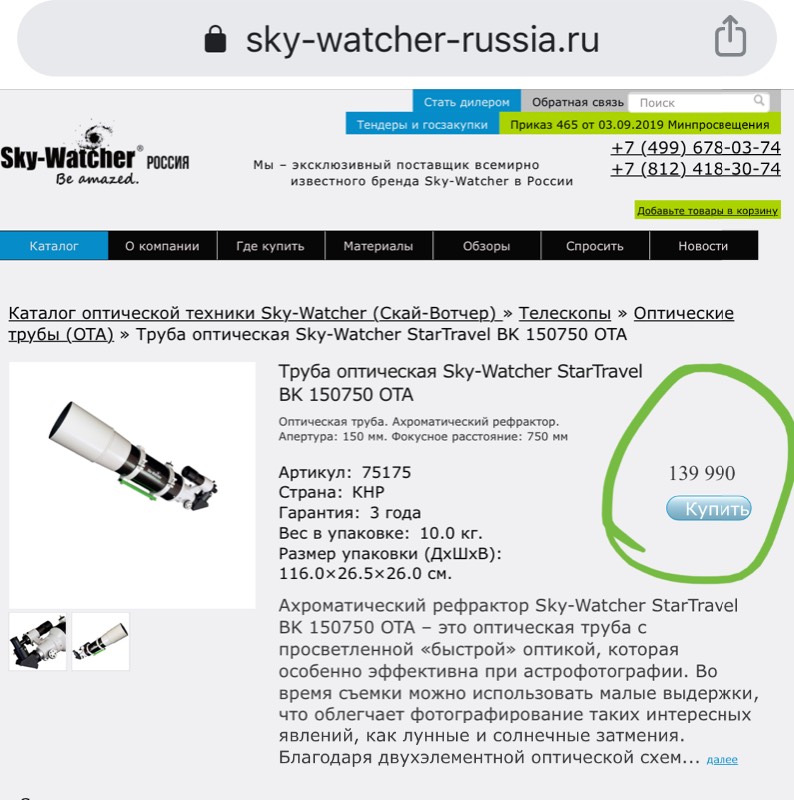

А сколько сейчас стоит компактная труба рефрактор например обычный ахромат SW150мм/750мм?

https://www.sky-watcher-russia.ru/produkti/sky-watcher-truba-opticheskaya-startravel-bk-150750-ota/

[arkturz]

Рефрактор в барахолке -готовое изделие. А этот дублет при своей стоимости и дополнительных вложениях на трубу, призму и фокусер останется только хроматящей игрушкой. У меня такая уже есть. Но мне хоть бесплатно досталось.

[ysdanko]

И многие другие теле обьективы имеют спереди такую же ахроматическую склейку,

Вы особого внимания не обращайте на эти картинки. например по данным КМЗ передняя склейка имеет несколько иную форму. У КМЗ обе наружные поверхности склейки  выпуклые.

[sky-man]

по данным КМЗ передняя склейка имеет несколько иную форму. У КМЗ обе наружные поверхности склейки  выпуклые.

Где? Покажите.

[onix345]

Вспомнил как я выеживался с обьективом от эпидоскопа 365/3.65

Эстетическое удовольствие получил больше от прикосновения к старине советской нежели от наблюдения с рефрактором на его основе... Игрушка скорее ....

[ysdanko]

по данным КМЗ передняя склейка имеет несколько иную форму. У КМЗ обе наружные поверхности склейки  выпуклые.

Где? Покажите.

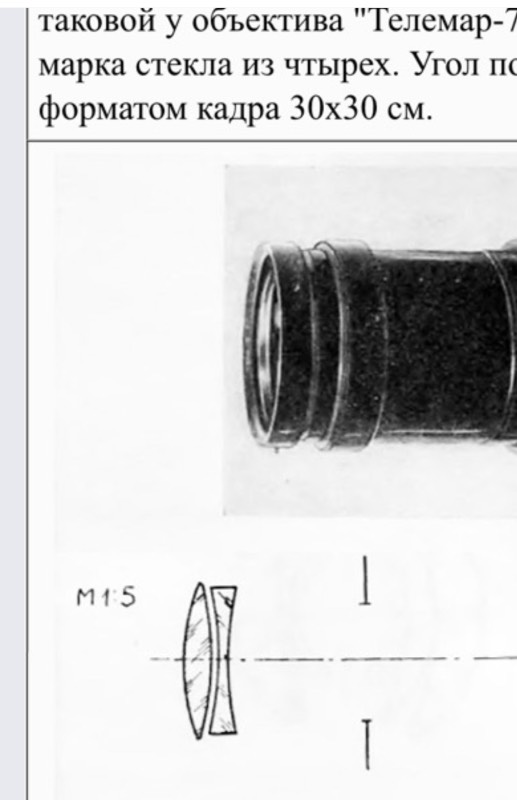

Вот...

По данным КМЗ задняя вогнутая поверхность склейки была у Телемар-2

[sky-man]

по данным КМЗ передняя склейка имеет несколько иную форму. У КМЗ обе наружные поверхности склейки  выпуклые.

Где? Покажите.

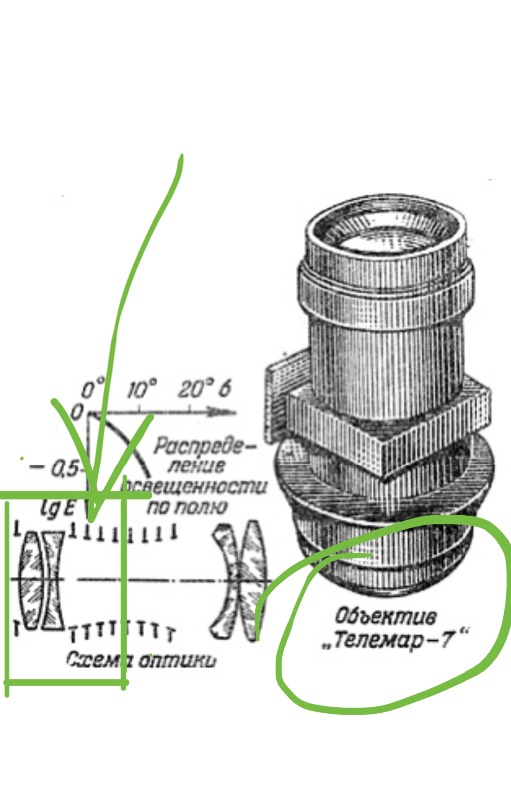

Здесь?


Форма линз как на схеме у стандартного ахромата первая линза двояковыпуклая, вторая двояковогнутая, вот лазером наглядно прошёл с внутренней стороны объектива. Видно что линза снаружи вогнутая и внутри вогнутая. А первая линза склейки с двух сторон выпуклая.
https//www.youtube.com/shorts/Usd1mtkjN8w?feature=share

[ysdanko]

Да. Но это не принципиально. Ничего полезного эта информация вам не даст. Если бы было так просто править хроматизм с помощью ЛБ, как вы собираетесь делать, то Всяких АПО и длинных ахроматов вообще бы не было.

[sky-man]

Да. Но это не принципиально. Ничего полезного эта информация вам не даст. Если бы было так просто править хроматизм с помощью ЛБ, как вы собираетесь делать, то Всяких АПО и длинных ахроматов вообще бы не было.

Да про апоахроматы понятно, просто тебе объяснил, что ты не прав, задняя линза склейки вогнутая и на оптической схеме и в реальности.

Такая склейка там и есть:

[Dimm1]

это известный метод sky man

Ну и что? Пока есть желание и способности что-то творить и мечтать пусть пробует.
Мне вот было бы лень, особенно под тяжестью "знаний", что нихрена не выйдет.
А так, интересно же, что получится.
Короче, желаю успеха.

[sky-man]

А так, интересно же, что получится.
Короче, желаю успеха.

Спасибо на добром слове. Я готов к любому результату, это эксперимент.

[ysdanko]

Единственный разумный вариант, это найти вторую часть обьектива. ИМХО.

[ysdanko]

просто тебе объяснил, что ты не прав, задняя линза склейки вогнутая и на оптической схеме и в реальности.

Ну и дальше что? Каким образом эта информация тебе поможет?

[Dimm1]

Я готов к любому результату, это эксперимент.

Я даже готов поучаствовать.
Есть у меня в закромах "мечта идиота"))) - какая-то отрицательная не то насадка, не то добавка к какой-то оптике (брал тут в форуме),
ну, типа "барлоу", для Вашего случая - самое-то.
Подарю не глядя.
Соберёте эксклюзивный "Тессар".

[sky-man]

Я готов к любому результату, это эксперимент.

Я даже готов поучаствовать.
Есть у меня в закромах "мечта идиота"))) - какая-то отрицательная не то насадка, не то добавка к какой-то оптике (брал тут в форуме),
ну, типа "барлоу", для Вашего случая - самое-то.
Подарю не глядя.
Соберёте эксклюзивный "Тессар".

Да, а что за насадка ) можете сфоткать?

[sky-man]

На ПВХ трубу 160мм идеально подошли кольца от Ньютона 150/750. Нужен фокусер в заглушку какой нибудь. Тогда длина трубы будет 34см.

[Lex1]

Схема Ахромата Фраунгофера

Это неверно. Дублет Фраунгофера выглядит так: https://www.telescope-optics.net/achromats.htm


Формой линз компенсируют сферическую аберрацию и кому. И в варианте как на картинке компенсация сомнительна.

[sky-man]

в варианте как на картинке компенсация сомнительна.

Как поёт лидер группы Ленинград - «все под сомнением и все относительно, но, ты....»
