АстроХостел "Краснодар"

[mo]

Ага, эта крышка тебе.
Пошёл заказывать белый PETG, чую будет востребован
Ну и жду датчики тока из Китая, взамен недавно присланным мёртвым.

Ещё вчера дюралевые переходники мотор-крышка из 18мм Д16Т фрезернул. Сегодня надо насверлить по схеме с двух торцов.


Вчера разработал и собрал платку GMK. Питать планирую от "таблетки", батарейки на 3 вольта.





Синие слабовато светятся. Попробую заменить на зелёные. Если не сравняются по яркости с оранжевыми (жёлтыми), буду подбирать подходящие номиналы резисторов. В наличии, правда, не так много номиналов... Найти бы мою кучу SMD. И компактней было б.





Корпусом и диафрагмой пока всерьёз не занимался, только модель начал рисовать.
Прототип отпечатаю. Но инструмент надо токарить / ЧПУ-шить, конечно.

[mo]

Собрал прототип GMK. Начал тестировать на добе: GMK-коллиматор



P.S. Визуал не моё. Это я про количество пыли на телескопе. Последний раз его доставал, когда Вадим HardNoi приезжал. Год назад, если на ошибаюсь.... не два же?

[Сергей1981]

Проверка изделия?

[mo]

Проверка изделия?

Мне самому интересно всё время было, что это за "волшебный" GMK, о котором говорят. Есть ли от него толк на ньютоне или им только рефракторы можно править.

Добавил регулятор и питание переделал на USB:

http://www.youtube.com/watch?v=rNzMI-6TIKQ#

Адаптирую корпус, регулятор будет в нём. Удобно, что эту ШИМ-крутилку ещё и щелчок в её переменнике.
Появится и место для モ - mo

[Борис (avfc1874)]

Добавил регулятор и питание переделал на USB

Хороший подход. С потенциометром и питанием от стандартного источника 5 вольт это решение получится удобным.

[ByPassing]

Процесс идёт! И это радует.

[mo]

От прототипа перешёл к дюрали:

http://www.youtube.com/watch?v=HYf5-wEPYC4#

Ещё не всё готово, но процесс идёт, ты верно подметил.



Внутри нарезал М48х0.75. Подходит и многим корректорам, и многим 2" фильтрам.
Проверил на корректоре SkyWatcher.


Держатель лазерной указки и маска на объектив Canon 100-300 дошли до заказчика:



У китайцев пока завал на таможне .. как они чуть отдохнут, закажу гламурные винтики с накаткой для подобных креплений. Пока что у меня непойми где залипли 19 мелких алишных посылок. С "микро-шоппингом" пока завязал

[mo]

Начал рисовать мелкое колесо. Пять фильтров по 1.25" / 31 мм. Питание от USB. ASCOM, естественно.

[dont_panic]

У китайцев пока завал на таможне .. как они чуть отдохнут, закажу гламурные винтики с накаткой для подобных креплений. Пока что у меня непойми где залипли 19 мелких алишных посылок. С "микро-шоппингом" пока завязал

Олег, заделись ссылкой на винтики

[mo]

Олег, заделись ссылкой на винтики

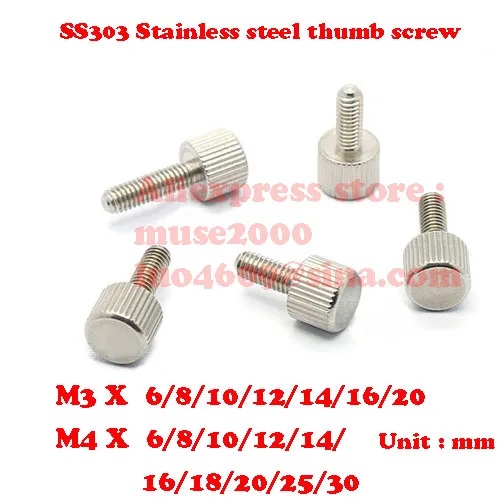

Цены ОЧЕНЬ разнятся. Нужно исследовать. Я в лёгком aliexpress-расстройстве, поэтому точной ссылки не дам. Но ищи по "Thumb Screw". Вариантов очень много.

[dont_panic]

Ну я не просто так спросил, сам не могу найти по нормальной цене ничего

[mo]

Ну я не просто так спросил, сам не могу найти по нормальной цене ничего

Понятно. Скину, что найду... по окончанию моего ali-моратория

[mo]

Почти доделал проект мелкого колеса фильтров.
Прототипирование с помощью 3Д принтера очень помогает!



Плату удалось лучше разместить. Лучше закреплён, разъём ближе к торцу корпуса. Уже вырезал и спаял её.



Завтра допечатываю пару деталей, перепечатываю корпус с последними поправками. Должно заработать (для теста) и в пластике:

['Юрий]

 знаки кругом

[mo]

знаки кругом

Таки так и задумано Паучище держит лапками все винты.
Моделировал прогибы в Solidworks. Без паука заметно хлипче.
Такое же животное и на крышке.




Ура! Доделал GMK. Это пятый, вроде как финальный вариант. Вечером тестирую на своём добе. Попробую юстирнуть его только этим коллиматором. А потом гляну по звезде... хм.. доб без ведения. Надо срочно экваториальную платформу ему делать

Дюралевый стакан 2" с резьбой под фильтр или М48х0.75 корректор.
Сверловка 1мм сверлом на ЧПУ. Верх стакана толщиной 3мм, поэтому светит ровно.



Верх пробовал делать из дюраля. Но неудобно, плата коротит.
Нарезал из капролона. Но резцы у меня на токарнике туповаты, плавят его.
Потом понял, что главное в верхнем стакане - это отверстие точно по центру. Так что отпечатал деталь, а отверстие (2.1 мм) оттокарил на полусобранном коллиматоре:

[Сергей1981]

Ждем с нетерпением.

[Борис (avfc1874)]

Ждем с нетерпением.

Мне тоже очень интересно.

[mo]

Накрутил IR-Cut фильтр. Появились блики синих (внутренних) диодов. По ним удобно выставить концентричность вторички.
Плюс в ньютоне видны отражения всех 8 диодов и центральное отверстие. И центральная метка на зеркале. По этому набору удобно крутить заклон ГЗ.

Пока не освоился, но игрушка интересная.

Заказал пяток таких же ШИМ-регуляторов. Пока напилю и напаяю пять комплектов плат, дюраль, пластик.
К сожалению, доставка из Китая сейчас ... лотерейная. Бывает в тот же день отгрузят и на следующий день посылка уже на нашей таможне. А порой месяц(ы) висит на той стороне

... остаётся надеяться на лучшее.

[ByPassing]

Я в очереди какой по счёту?

[mo]

Я в очереди какой по счёту?

Кинем на пальцах!
Пока 6 человек высказали желание.

Заказал соседу-токарю 8 двухдюймовых стаканов. Тот, правда, пока цену не дал. Трудится, не покладая рук, однако! Вечером скажет, наверное.

Заказал на али 10 регуляторов.
Ещё надо купить USB шнурки.

Пилю и паяю 8 платок. Светодиодов полно.
Надо б ещё SMD резисторов мешок купить под следующую партию.

Поставил печатать верхние стаканЫ на 3D принтере.
