Несмотря на Великую Истерию, кой-какие китайские посылки проходят таможню. Пришли два униполярных шаговичка:



Братья-близнецы. Но одного китайцы кормили лучше. Проверил оба:

https://www.youtube.com/watch?v=s6HkFV0P-jk

https://www.youtube.com/watch?v=lU2zgNYWaxk

Начну с мелкого мотора. С виду дури у него хватает. Скорости тоже.
Модульной фрезой напилю диск - шестерню. Корпус колеса сделаю фанерный для пробы.

[mo]

Для QHY колеса и 50мм круглых фильтров без оправы:



Отпечатал такие шторки из чёрного PETG:



У хозяина колеса есть подозрение, что фильтры текут по краям. Установим, сравним.
Ещё, конечно, вопрос, не течёт ли PETG в ИК. Для надёжности фрезерну завтра из стеклотекстолита их же.

[mo]

Была мысль отпечатать круг целиком, как я делал для своего колеса:



Но колесо не у меня в городе, а китайцы дали не все размеры. Так что начнём с этого патча. Толщина 1мм:

[mo]

Чебурашки-мутанты-ниндзя, трёхухие:



Пара масок на Canon 100-300 объектив. Держатель для лазерной указки, крепление в ботинке вспышки фотоаппарата:

[hard Noi 2]

Олег, ты каким пластиком печатаешь? Какой процент заполнения и как борешься с точностью и плоско-паралельностью геометрии (особенно на больших размерах)?  Очень надеюсь, что эта инфа не является предметом  секретного "ноу-хау".
После печати деталь доводишь до "кондиции" какой-нибудь мех. обработкой?
У меня самого проблемка: Как отдельная деталь - так, вроде бы и "ничего". А как соберёшь всё, так вечно какая-то "кривизна пространства" вылазит.

[mo]

Олег, ты каким пластиком печатаешь? Какой процент заполнения и как борешься с точностью и плоско-паралельностью геометрии (особенно на больших размерах)?  Очень надеюсь, что эта инфа не является предметом  секретного "ноу-хау".
После печати деталь доводишь до "кондиции" какой-нибудь мех. обработкой?
У меня самого проблемка: Как отдельная деталь - так, вроде бы и "ничего". А как соберёшь всё, так вечно какая-то "кривизна пространства" вылазит.

Печатаю PLA и, всё больше PETG. Он стабильней во времени, не такой ломкий. Меньше плывёт на жаре.
Процент заполнения варьирую от задачи. От 20 до 100%.
Особой точностью мой принтер не обладает. Если нужно что-то ответственное сделать, то фрезерую на ЧПУ фрезере.
Мех обработка минимальная. Надфиль, ножичек, шкурка.
Большие детали не печатаю. Стол принтера самоограничился до 180х200. Всё поле я использовал от силы раз 5. В основном же это небольшие детали.

Планирую купить небольшой фотополимерный (anycubic photon). Как раз для всякой точной мелочёвки должен помочь.
Стоит он всего 15..20 тыщ. Смола в 2.5 раза дороже пластика, но детальки небольшие, литровой банки, по моим прикидкам, должно хватить на квартал+.

В детали на фото ниже заполнение 25% шестиугольниками (Cura). PETG, высота слоя 0.2 при сопле 0.4+.


Немного оптимизировал кронштейнт мотора мотокрышки SkyHat (теперь v1.3).
Добавил разъём питания, стандартный джек 5.5х2.1 мм.



Жду прихода деталей с али, контроллер тоже сильно изменится в лучшую сторону.
Для питания моторов буду использовать готовые шнурки джек папа-папа. Заказал несколько разной длины (0.25, 0.5 метра и пару 1 и 2 метра). Повышаю и красоту, и надёжность, и удобство устройства.

[hard Noi 2]

Олег, спасибо за ответ. В силу своих задач, у меня детали из ABS - 50%. Размеры до 200 мм. Проблемы при больших сборках: гуляют плоскости и соосность. Не хотелось сильно руки напрягать, но видимо придётся.


[mo]

Олег, спасибо за ответ. В силу своих задач, у меня детали из ABS - 50%. Размеры до 200 мм. Проблемы при больших сборках: гуляют плоскости и соосность. Не хотелось сильно руки напрягать, но видимо придётся.


ABS - очень сильно капризный материал, сравнивая с PETG. Попробуй его, тебе понравится. И усадка, и при печати заморочек в разы меньше.
А так, любой станок требует юстировки и поверки. Я столкнулся с этим, когда на своём фанерном ЧПУ фрезернул колесо фильтров и крышку к колесу. А те не сошлись. Оказалось, X в фрезере не был перпендикулярен Y. Когда строил, особо не морочился этим моментом. Да и по фанере проблема была не существенной. А вот в дюрале очень даже заметна была.

Пришлось разбирать часть станка, пересверливать, юстировать с помощью вымерения диагоналей и поверочного угольника.
С принтером так сильно не заморачивался. Некоторую соосность заметил и поправил ударом ноги на глаз.


Забрал на почте светодиоды для GMK коллиматоров.
Прикольно китайцы отметили цвета. По одному диоду в цветном пластике кинули.

[Борис (avfc1874)]

Забрал на почте светодиоды для GMK коллиматоров.

А вот это интересно! Я не прочь иметь такой!

[mo]

Забрал на почте светодиоды для GMK коллиматоров.

А вот это интересно! Я не прочь иметь такой!

Честно сказать, мне и самому интересно попробовать его в деле.
Я видел его в работе, поверхностно представляю как им юстировать. Но сам не пробовал. Слышал лишь, что он лучше применим для стеклянной оптики, нежели для зеркальной. Но лучше один раз попробовать, чем 7 раз увидеть на ютубе

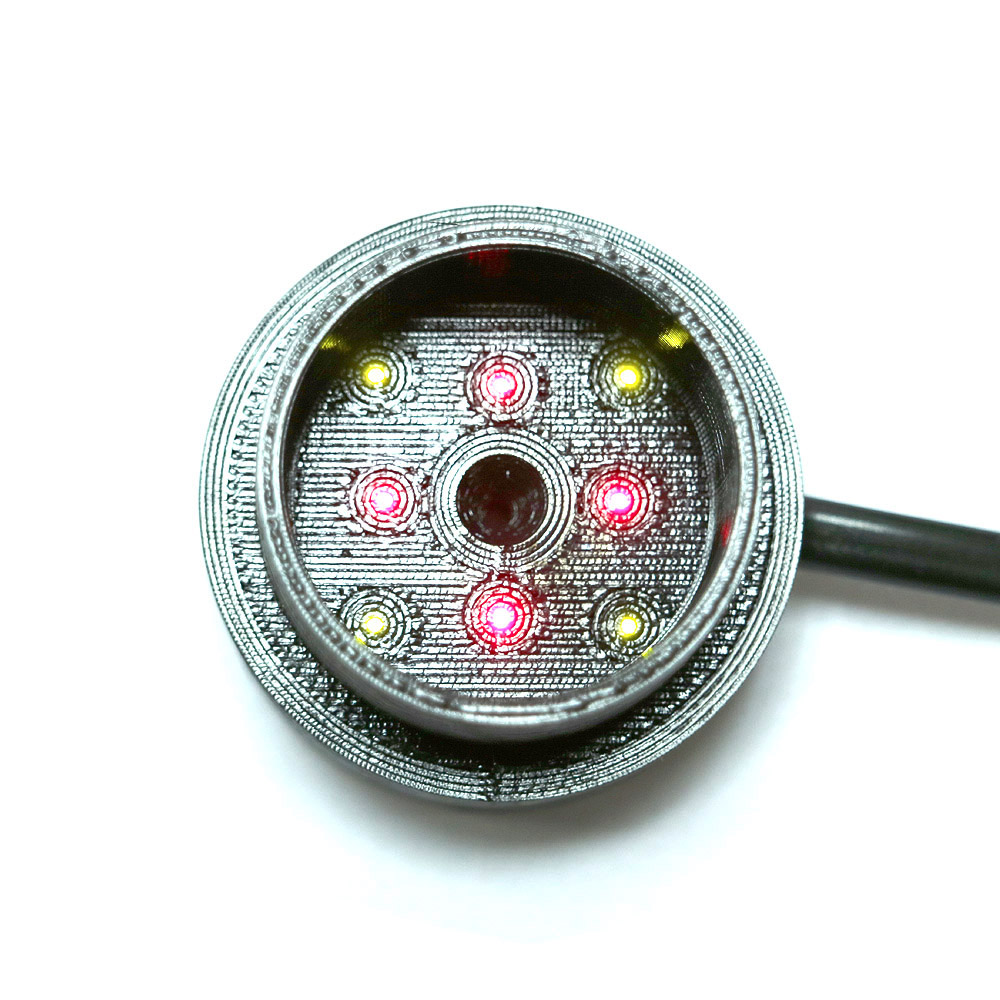

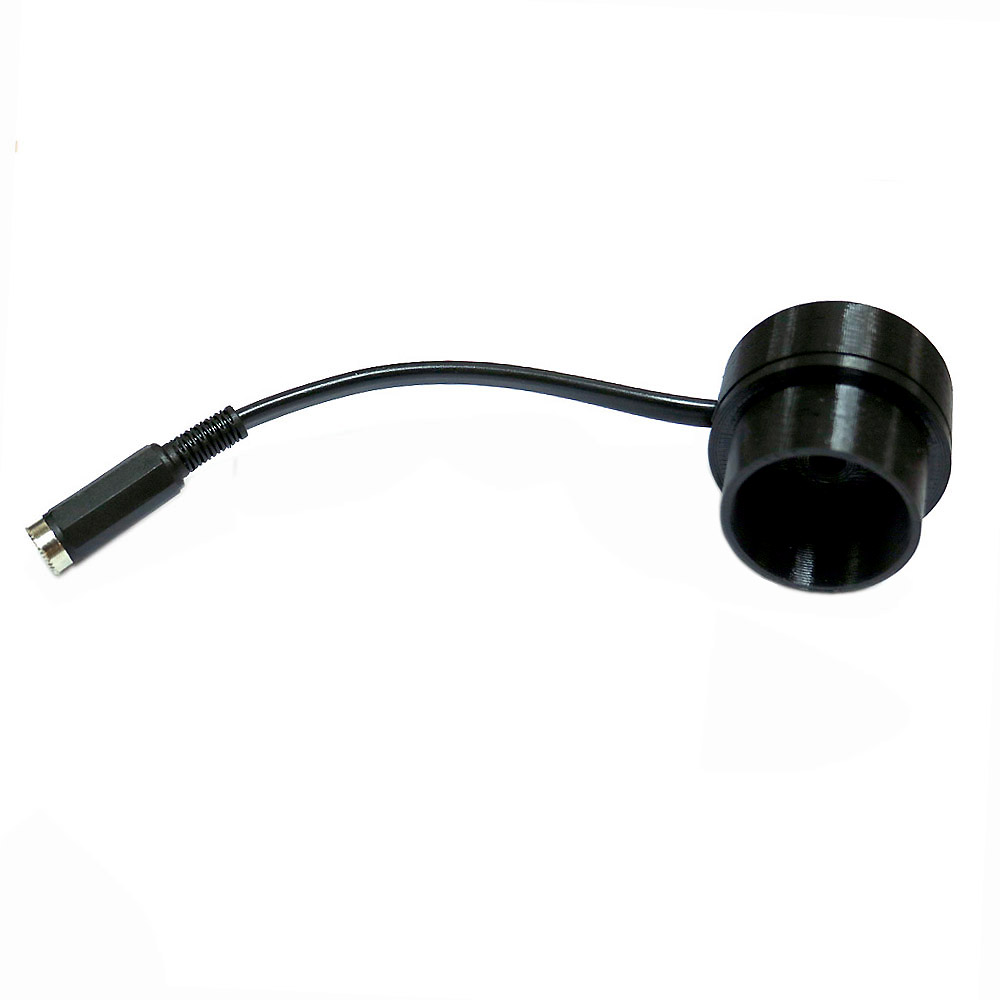

Ориентируюсь на такую простую конструкцию для начала: https://astronom.ru/product/kollimator-svetodiodnyj-gmk.html



Только сразу 2" буду делать.

[Борис (avfc1874)]

Ориентируюсь на такую простую конструкцию

Т.е. электропитание этого устройства может быть от различных источников постоянного тока.
Например, 5 вольт и можно будет также его запитать и от 12 вольт?

[Сергей1981]

Если эта вещица будет полезна для ньютона я возьму.

[ByPassing]

А к кому в очередь записываться, чтобы купить?

[mo]

Ориентируюсь на такую простую конструкцию

Т.е. электропитание этого устройства может быть от различных источников постоянного тока.
Например, 5 вольт и можно будет также его запитать и от 12 вольт?

В принципе, можно сделать USB и 12В (джек 5.5х2.1) разъёмы для разного питания. Можно и батарейку добавить. Плоскую таблетку. Забыл как звать. В фикспрайсе продают на 3.2 вольта. Мне сначала хочется собрать прототип и посмотреть в ньютон

Мне нравится идея с батарейкой и кнопкой. Как на моём Baader лазере. Батарейки на годы хватает. Меньше проводов. Удобно.

Если эта вещица будет полезна для ньютона я возьму.

Пишут, помогает. Сам пока не пробовал.

А к кому в очередь записываться, чтобы купить?

Записал тебя.
Но дай сначала самому поиграть.

Завтра сделаю прототип. Сегодня на почте отправлял пару поделок, пол дня в гостях, ещё дела по дому. Только за комп сел.

[Marat (Kukuksumushu)]

Слышал лишь, что он лучше применим для стеклянной оптики, нежели для зеркальной.

если в тракте будет кома-корректор, то на Ньютоне вполне себе картинка появляется, по которой можно юстировать.

[mo]

Слышал лишь, что он лучше применим для стеклянной оптики, нежели для зеркальной.

если в тракте будет кома-корректор, то на Ньютоне вполне себе картинка появляется, по которой можно юстировать.

Угу. Но:
- читал, что есть необходимость менять масштаб изображения бликов. Пока не понял как;
- для установки после кома-корректора корпус нужно не 2" делать, а снабжать набором колец М42 / М48 / М56 / ...


SkyHat 1.3 мотокрышка на ED80 золотой. Эх... был бы ещё золотой пластик

[ROVIAN]

Эх... был бы ещё золотой пластик

Кольца на трубе белые, так что и белая крышка смотреться будет.

[mo]

Кольца на трубе белые, так что и белая крышка смотреться будет.

Белый почти закончился. Только на "мо" и хватает
Шутю. Это моя едеха. Точно не знаю, какие кольца у будущего владельца крышки.... спрошу.

Перехожу постепенно c PLA на PETG, так что белый PLA вовремя закончился. Закажу белый PETG.

[ByPassing]

Записал тебя.
Но дай сначала самому поиграть.

ОК! СПС! Ждём-с!

[dolph]

Точно не знаю, какие кольца у будущего владельца крышки.... спрошу.

Точно не знаю, какие кольца у будущего владельца крышки.... спрошу.

Если речь обо мне то, белые )
