Вакуумные самоделки

[gar298]

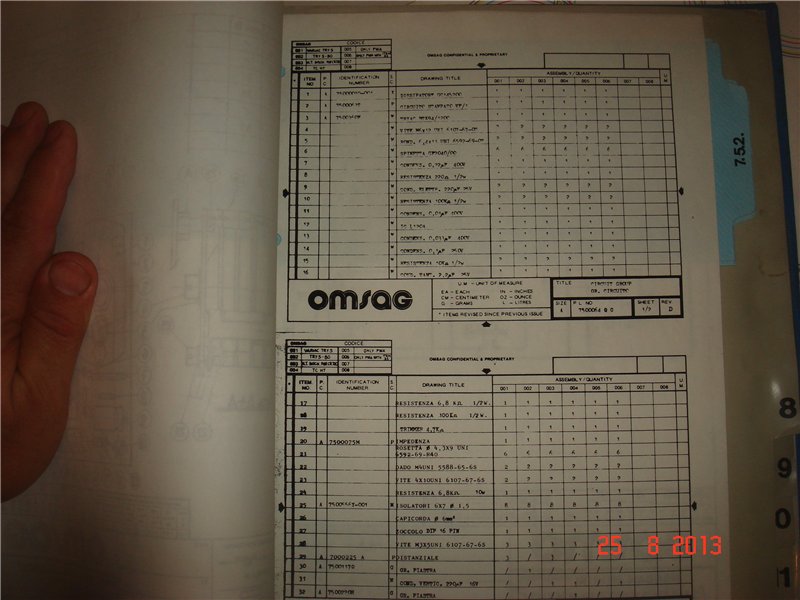

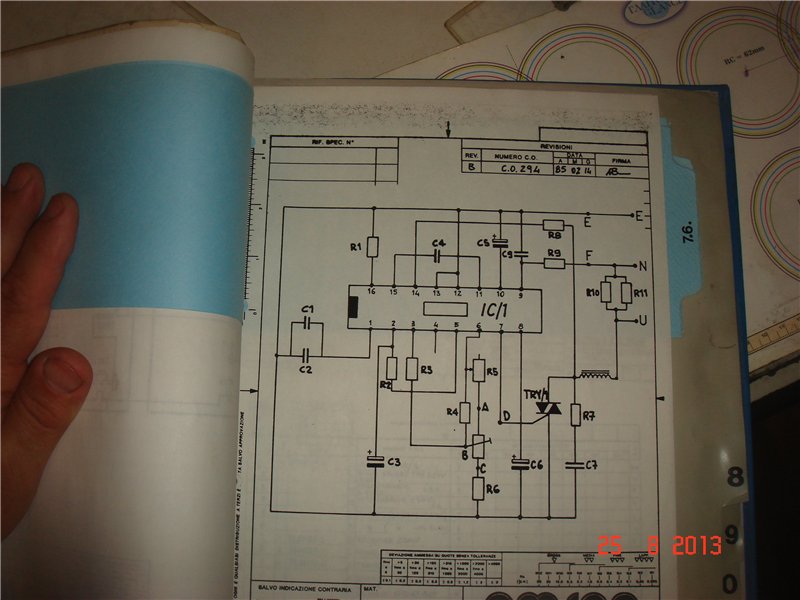

что есть по регулятору

[gar298]

вод так   выглядт пульт управления установкой   прикрутил и подсоеденил  вроде усе подошло

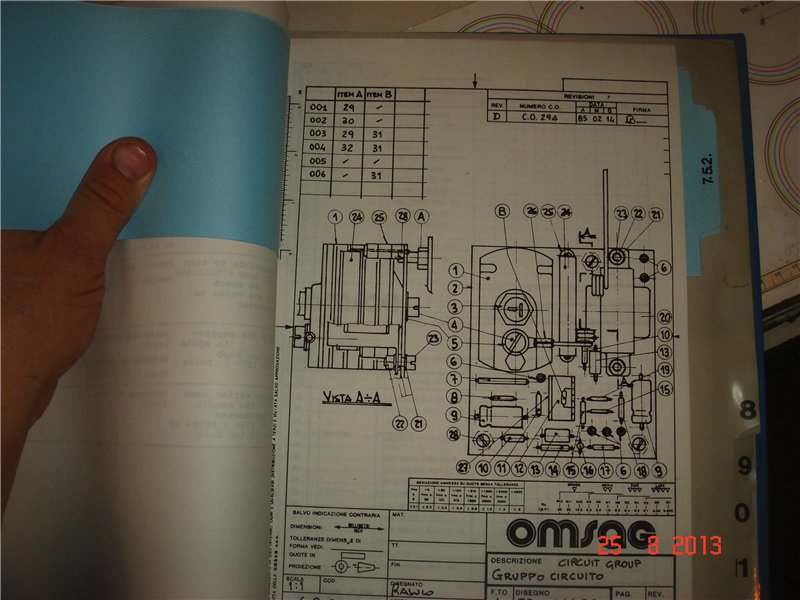

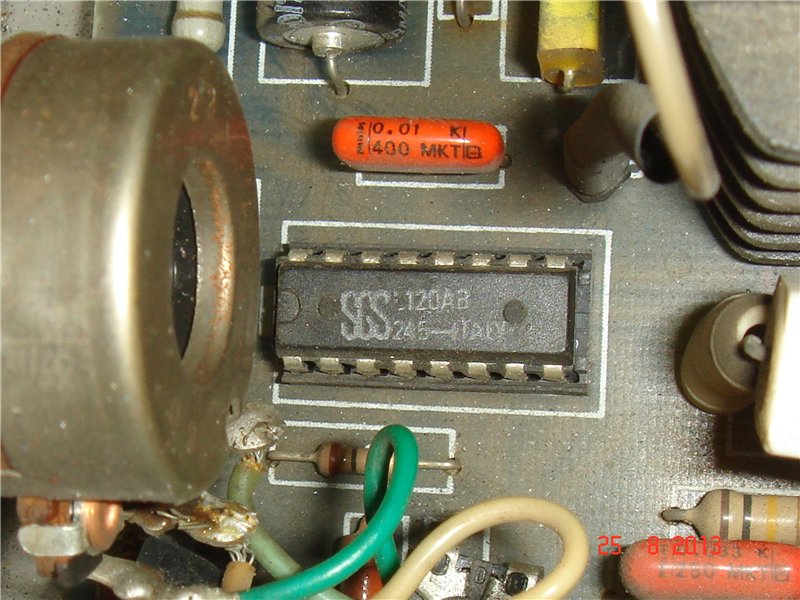

 регуляторы  на 2 испарителя  и камера немного отдраил  похоже  на бальцерс  только  уплотнение  в колпаке  а стол ровный   уплотнение   типа  силикона  мне не понравилось мягковат

блок оптического контроля  на  напыление  и просветление

[Игорь А. Грибко]

блок оптического контроля  на  напыление  и просветление

Хорошая штука.
Подскажи - испарители только накальные ?    Из фото не очень понятно.

[gar298]

да тока    накальные
и 2 шт
но трансов 4  и  рядом  крепеж ешо  для 2  хотя регуляторов упр 2 шт
  и оснастка крутиться  по центру хотя ввод  с боку далее цпь и 3 звездочки

[gar298]

вод пометил что где в камере

[Игорь А. Грибко]

да тока    накальные
и 2 шт

Вроде места достаточно если дооборудовать электроннолучевым.Где-то на аукционе видел блок продавали за 320 баксов,правда без питания.

[gar298]

да тама много места  и вроде 3  заглушки есть   ну  и насверлить можно еще да  и если ты турбик  прикрутиш то  и отверстие  от диффа мона использовать

[Игорь А. Грибко]

да тама много места  и вроде 3  заглушки есть   ну  и насверлить можно еще да  и если ты турбик  прикрутиш то  и отверстие  от диффа мона использовать

Камера так устроена ,что её обьём не очень большой.За счёт небольшой высоты колпака.Мне кажется если поставить 250 турбик и  ещё один на экстренный случай ,когда требуется большая производительность, то хватит за глаза. Убирается много гемороя с паромасляным и потребляемая мощность резко падает.У меня сейчас эдвардс с молекулярной ступенью и ещё один ждёт подшипника-заказал,как раз бы к месту. Потом поставить электроннолучевой испаритель и цены бы не было камере.На снимках видно ,что железная часть очень здорово сделана.
 Вопрос - есть документация на контроль толщины?
 Интересно какая система стоит.

[gar298]

 Тока  оптический контроль  и усё
  с турбиком вообще будет гуд
вроде кварцевый  измеритель толщины  нет проблем  достать    а прикрутить   запросто тока водичку  к кристаллодержателю   подвести
http://window.edu.ru/resource/569/78569/files/itmo980.pdf

[gar298]

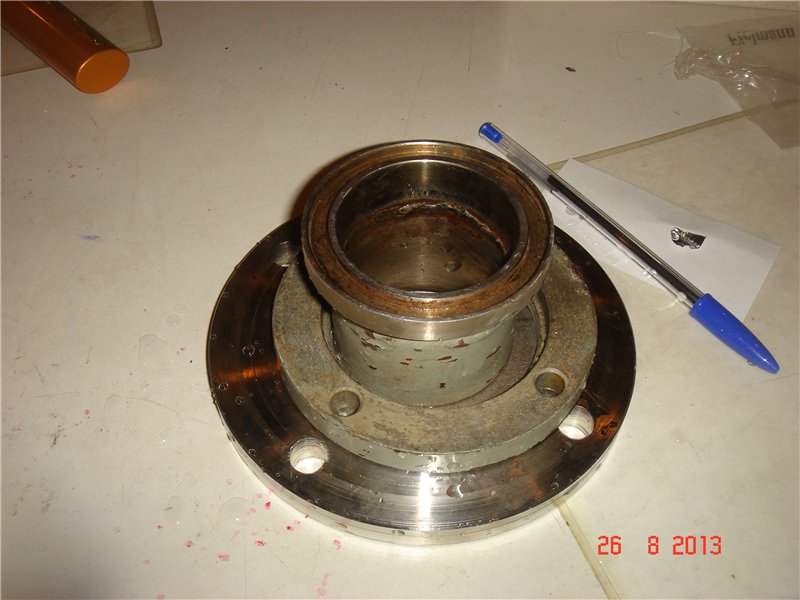

 выточили  и заворили мне переходничек на фор линию прикрутил  к бальцерсу   ну  не понятно   ешо воздух  и долго стоял  но качаеть вроде завтра более  жестко проверю те на работу  те цикл

  а еyтот буду чистить  и готовить в satis

[Андрей (elektro)]

Здравствуйте. Мне по случаю досталась высокооборотная центрифуга (до 60 000об/мин). Если кто не знает- эти обороты можно получить только в глубоком вакууме 10-4;10-5. После визуального осмотра могу точно сказать: два вакуумных насоса на месте(диффузионный и форвакуумный), прибор для измерения давления(вакуума) есть, рефрижераторная установка есть и сама камера диаметром 50см и высотой 40см примерно. Я ещё не пытался в этой адской машине разобраться и если вы отговорите пущу её на слом. Хотя до начала развала института работала она исправно, а потом 20 лет просто стояла.

[deen]

Уран обогащать будете?
для какого применения собираетесь восстановить?

[Андрей (elektro)]

Уран обогащать будете?
для какого применения собираетесь восстановить?

=) Это хорошая идея, но у меня задумка была убрать оттуда барабан и эл.двигатель и попробовать алюминирование зеркала

[deen]

Маслице новое подкинуть и качнуть, как держит вакуум.
Как дела с вводами?
Фотка внутри камеры о многом скажет.

[Андрей (elektro)]

Я так понимаю, что мне стоит связываться с переделкой этой адской машины? Её ещё надо тогда перетащить из лаборатории в мастерскую(тяжелая она, зараза), а потом уже включать,смотреть,фоткать и т. д.

[Игорь А. Грибко]

Я так понимаю, что мне стоит связываться с переделкой этой адской машины? Её ещё надо тогда перетащить из лаборатории в мастерскую(тяжелая она, зараза), а потом уже включать,смотреть,фоткать и т. д.

Почему не стоит?
 Лишнее убрать,чего не хватает добавить - и в путь.
А если серьёзно , всё можно сделать если иметь желание.На этой центрифуге 75% от вакуумкамеры. Первая мысль была верная :выкинуть нутро , получится нормальный обьём. Вставить если нет смотровое окно.Приспособить нагреватели .
 Оказия если будет в Краснодар ,можно будет посмотреть.

[ROVIAN]

мне стоит связываться с переделкой этой адской машины?

  Конечно стоит.

[ДимСаныч]

И будет у нас зеркальный ЮГ.

[ROVIAN]

Много не мало.

[ysdanko]

Здравствуйте. Мне по случаю досталась высокооборотная центрифуга (до 60 000об/мин). Если кто не знает- эти обороты можно получить только в глубоком вакууме 10-4;10-5. После визуального осмотра могу точно сказать: два вакуумных насоса на месте(диффузионный и форвакуумный), прибор для измерения давления(вакуума) есть, рефрижераторная установка есть и сама камера диаметром 50см и высотой 40см примерно. Я ещё не пытался в этой адской машине разобраться и если вы отговорите пущу её на слом. Хотя до начала развала института работала она исправно, а потом 20 лет просто стояла.

На работе имеется центрифуга, выдает 30 000оборотов в минуту. Ротор в вакуумной камере. Откачка по полной. (форвакумник и диффузионник), давление 10^-4----10^-5
Попробовать "погонять" можно, если уверены что ротор отбалансирован. Естественно, обороты увеличивать ступенчато и отслеживать уровень вибраций.
А вообще конечно интересна именно вакуумная система. Сама центрифуга для целей ЛА, как бы и ни к чему...
