фор насос 1 шт бальцерс дуо 100

Серьёзный насос , для больших объёмов, интересно как состояние?

[gar298]

 потихоньку  надо  раставить все брахлишко  и паралельно см   и прикручивать приборчики вроде как все блоки есть
 она чисто под оптические линзы заточена  буду  выкладывать  фотки ИНТЕРЕСНЫЙ кирогазик ооочень собран   гуд  итальянцы вроде вояли интересные решения  по  конструкции
если есть у кого интерес тама ешо 1  почти в сборе  осталося  думаю  мона  сторговаться    похалявше  я и 3 забрал бы  нооо некуда

[gar298]

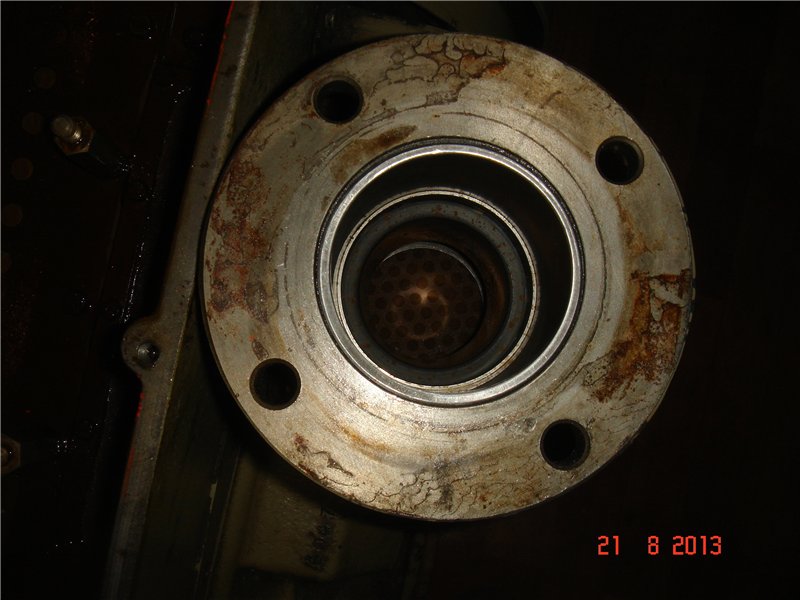

насосик  сильно не разбирал   тока верхнюю крышку снял  состояние понравилось  правда  могеть  и не качать





Ген на вх  фора стоить типа масло отделитель  эконом класса

[Геннадий 66]

Игорь а что за тип насоса?, золотниковый, ротационный типа РВН или роторно-пластинчатый как НВР? какая "подача" и мощность двигателя?
Похоже роторно-пластинчатый одноступенчатый?

[gar298]

 движок 4 кв   вроде  двух ст
 у меня есть к нему  все чертежи в пон или вт  фоткну
такой  раньше  у меня был ешо при ссср  ооочень гуд
ну тяжелый  охренеть  чета 280 кг

[Геннадий 66]

Да-уж, моя УВН вся 500кг весит, интересно будет увидеть как "буржуины" свои насосы делали, собираюсь по откачке в 4 киловатта уложиться, а тут один фор- насос  280Кг с 4-мя Квт ................

[Геннадий 66]

Стати фоткни свои токо-вводы серху и снизу крупным планом 710-ки интересна компоновка подключения воды и напряжения накала.
У тебя заслонка предусмотрена на лодочки, - используешь?, еще привод карусели..............
Особенно ввод вращения?


[gar298]

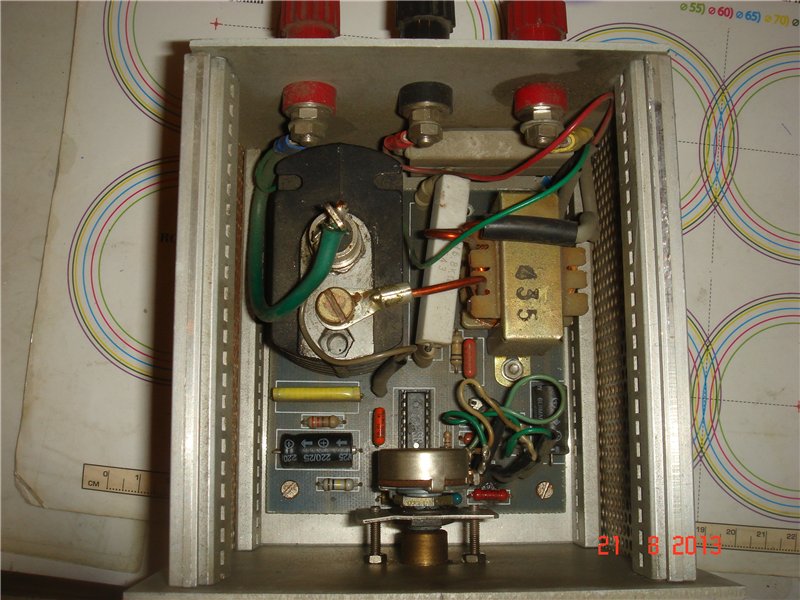

регулятор  на трансы те испарители

    с вереньером

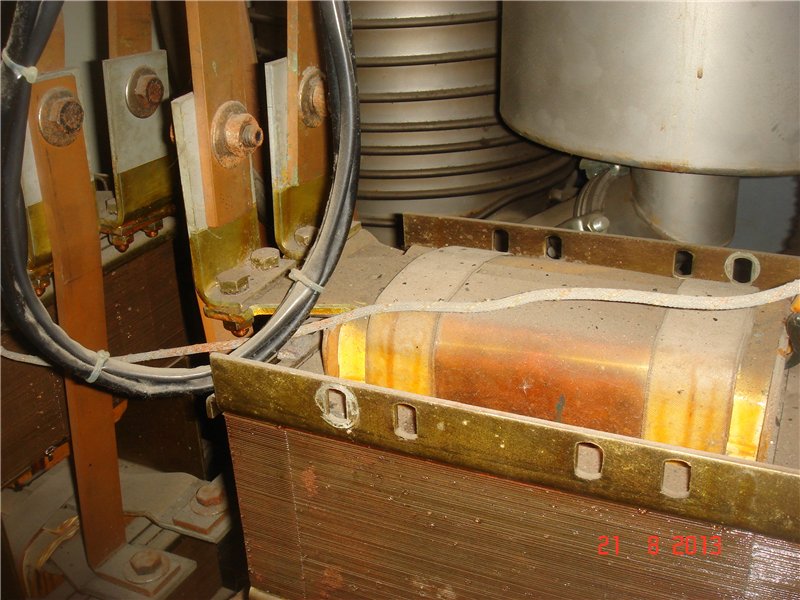

 вод такие трансы 4 шт  с оболденными шинами

[gar298]

сфера на 46 линз  тока  вращение  по середине

  сам мотор находиться  типа на полу установки с боку дале типа кардан в верх    и в камеру  ввод  в камере через цепь  и звездочки  3 шт 1  натяжная
на вал  и оснастку по центру камеры
на чипмакере  выложил подробнее  в  не наши установки

[gar298]

задвижка диффа  пневмо   красава

[Геннадий 66]

Схемка регулятора испарителей есть?

[gar298]

 чета  было  но могеть и не вся   фоткну в пон мне тож понравилася

[ROVIAN]

собираюсь по откачке в 4 киловатта уложиться, а тут один фор- насос  280Кг с 4-мя Квт ................

ну, наверно электрика звать надо, главное не сильно влиять на общий счётчик.

[ROVIAN]

gar298
сУРьёзный аппарат, неужто любители неба скоро выйдут на уровень .... ух

[anton19286]

сУРьёзный аппарат, неужто любители неба скоро выйдут на уровень .... ух

да, интересно, когда любители начнут делать фильтры O-III

[Дмитрий Маколкин]

сУРьёзный аппарат, неужто любители неба скоро выйдут на уровень .... ух

да, интересно, когда любители начнут делать фильтры O-III

Пробовал делать году в 2002, Виталик Шведун тестировал.
Сам посчитал, сам напылил. Не сильно узкополосный, но работал.
В качестве пленкообразующих использовал MgF2 и ZnS, поэтому покрытия были нестойкими и быстро исцарапались.

[Игорь А. Грибко]

да, интересно, когда любители начнут делать фильтры O-III

Это только вопрос оборудования. Я в 1990 делал 9-слойную дихроику. Сильно мешала вибрация камеры.
Сейчас оборудование пригодное для изготовления таких фильтров и зеркал появилось у  gar298 и у Геннадия с Ростова.
В первом случае надо отревизировать камеру и освоить процесс , а во втором ещё много работы.
 При многослойном напылении важно соблюсти несколько моментов, в первую очередь должен быть точный толщиномер и им надо уметь пользоваться, камера не должна вибрировать,чёткая работа испарителей,отлично если есть электроннолучевое испарение или магнетрон - тогда можно делать прочное напыление.
 Сейчас всё это реально. Было бы желание.

[Дмитрий Маколкин]

камера не должна вибрировать,

Помнится, мне вибрации совсем не мешали. Если процессный спектрофотометр работает в модуляционном режиме, то у него очень высока помехозащищенность.

[Дмитрий Маколкин]

Сильно мешала вибрация камеры.

А на что она у Вас влияла?

[Игорь А. Грибко]

Помнится, мне вибрации совсем не мешали. Если процессный спектрофотометр работает в модуляционном режиме, то у него очень высока помехозащищенность.

Вы говорите о камере в которой всё предусмотрено для нанесения многослойных покрытий.На тот момент, там где я живу ,возможности такой не было.
Я арендовал единственную камеру в нашем городе ,которую не использовали лет пять, не приспособленную к этому(не безизвестная УВМ-15).Два с половиной года использовал её как по прямому назначению, так и для полунаучных издевательств.Снабжал дихроичными зеркалами изготовителей динамического освещения для дискотек .  Был изготовлен колпак небольшой камеры,чтобы не использовать для экспериментов основной обьём. Пришлось изобретать велосипед и делать толщиномер из того что было. Вибрация от форвакуума ощущалась весьма...С того времени у меня отложилось ,что лучше вибрации сводить к минимуму.
 Сейчас у меня на самодельной камере ,её практически нет.В планах изготовление толщиномера стоит.Покупать промышленный вариант если буду то только с камерой. Для данной темы интерес представляет то что можно сделать своими руками. Поэтому как только сделаю - выложу в теме.
