Цитата: gar298 от Сегодня в 15:31:44
моня пользовать дифф насос  или фор баллон от вакуумной системы
Фор-баллон для нанесения покрытия на зеркало, нужен при использовании любой системы откачки. Форбаллон и фильтр на входе форвакуумного насоса существенно сокращает проблему маслянного загрязнения "колпака" и позволяет использовать даже такие чувствительные к маслу ВВН насосы, как магниторазрядные.

Совершенно верно да снижает но незначительно , выхлоп масла  только не камеру а диффузионного масла в механическое , при больших газовых нагрузках из камеры например:- магнетронное напыление вакуумный отжиг.
для магниторазрядных недостаточно, для них только жидкий азот ( ловушка) или комбинированная сорбционная ловушка активированный уголь -  цеолит.

На загрязнения колпака особого влияния не оказывает, основная задача форбалонна обеспечить процесс
 форвакуумной откачки  колпака, не прекращая работы масло-диффузионного насоса, - одним и тем-же форвакуумным насосом, при этом делают дросселирование откачки колпака, чтобы не сорвать работу диффузионного.
Вторая задача снизить пульсации форвакуумного давления в хвосте дифа.
На практике либо качают колпак отдельным насосом если процесс загрузки изделий цикличный, или сначала откачивают колпак а потом запускают установку после тренировки маслодифузионника открывают затвор и откачивают колпак на в.вакуум

[Геннадий 66]

Форвакуумный баллон не ставят вблизи механического насоса, его ставят обычно прямо на "сапог" диффузионного насоса после охлаждаемой водой масло-ловушки.
 На входе механического насоса работающие на турбины стоят азотные ловушки чтобы предотвратить миграцию масла в турбину.
Именно миграцию против потока газа, как это может показаться не странным.

[nikbor1]

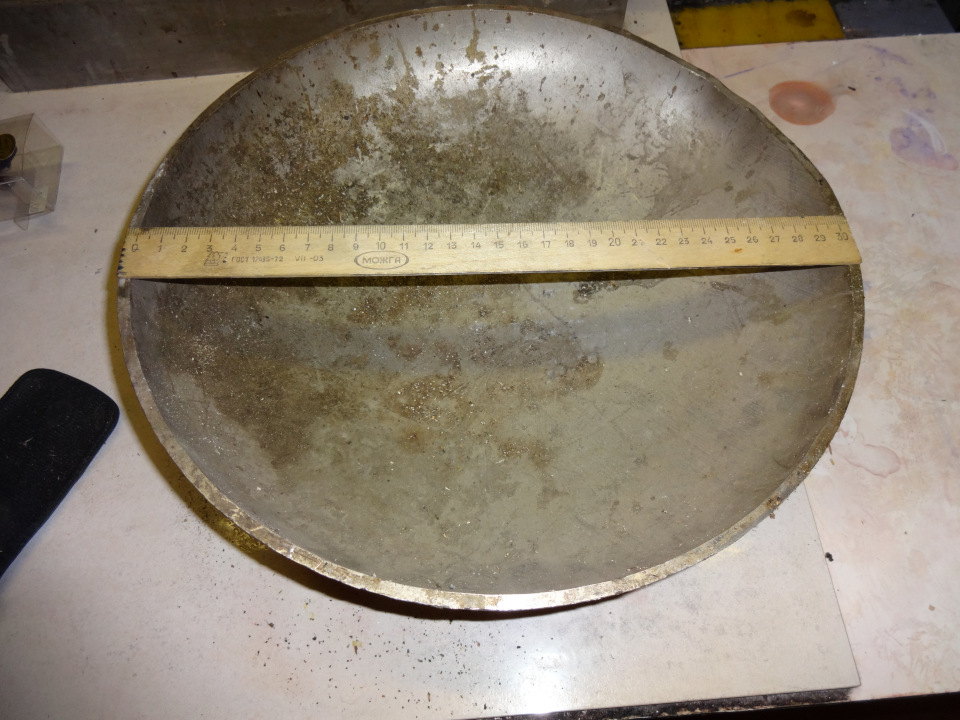

Нашёл в инете нержавеющую кастрюлю диаметром 500 мм и высотой 180 мм и Алюминиевую кастрюлю  диаметром 450 мм высотой 330 мм стенка 5 мм а вот у нержавейки пока не узнал толщину стенки , ну это вопрос времени . Пару кастрюль сварить аргоном  и приварить в низу кольцо шириной мм 15 х 15 из нержавейки а сверху поставить стекло иллюминатор и будет то что нужно . Пока это конечно всё мечты , ну может они сбудутся , поживём увидим , человек существо ищущее , будем думать и искать .

[библиограф]

А если камеру из оргстекла сделать , но где его так выпресовать как стеклянный колпак ?

Для установок лиофильной сущки, в которых сублимационно обезвоживают биологические
препараты,  камеры делают из толстого оргстекла, вакуум там до 10-4 Торр

Пару кастрюль сварить аргоном  и приварить в низу кольцо шириной мм 15 х 15 из нержавейки

Забыли о главном - после приварки кольца его покоробит, и надо ещё найти большой
токарный станок, чтобы проточить начисто уплотнительную канавку.

[gar298]

 низ лучше сделать типа шайбы подиум  не приваривая сам  тубус  корпус можно  снимать  и с низу  с подиума или с верху   на верхней крышке вал герметичный  с редуктором и мотором   на вал быстро сьемное  устройство с фиксатором а токо вводы  с изоляторами  в нижнем подиуме
 если стекло то обязательно  сетчатый экран  по кругу из металла  или второй тубус из орг стекла или поликарбоната

[Аурипигмент]

Нашёл в инете нержавеющую кастрюлю диаметром 500 мм и высотой 180 мм и Алюминиевую кастрюлю  диаметром 450 мм высотой 330 мм стенка 5 мм а вот у нержавейки пока не узнал толщину стенки , ну это вопрос времени . Пару кастрюль сварить аргоном

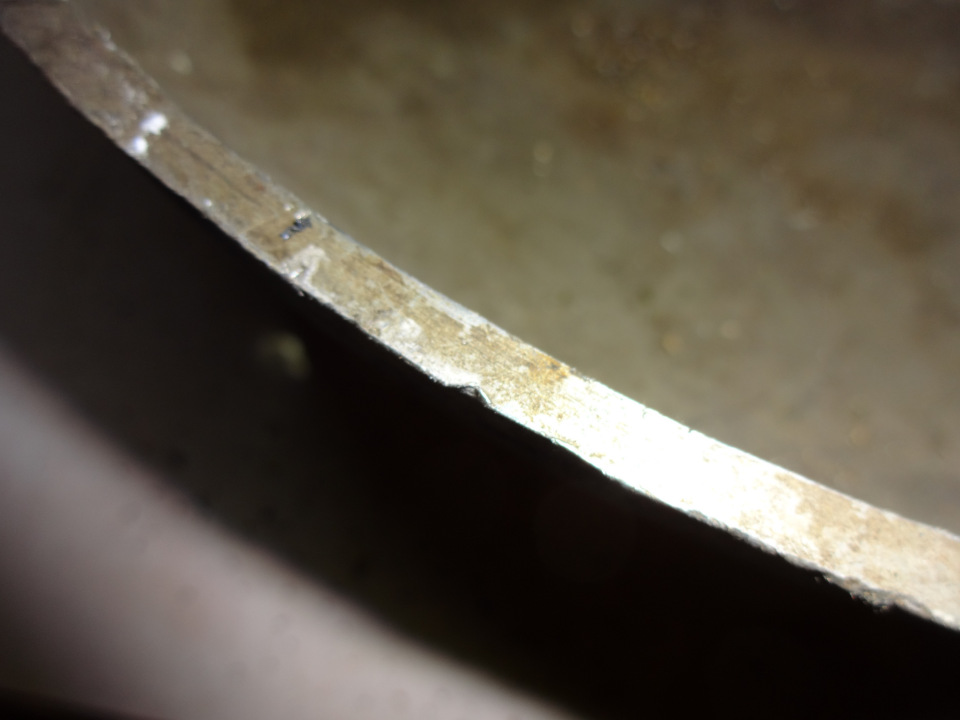

Алюминий для глубокого вакуума не пойдет, при давлении 10-7...10-8 атм он будет газить.. Нержавеющие кастрюли не понятно из какой стали. Надо стилоскопировать. Не всякие нержавы хорошо варятся, да и присадку надо подбирать по марке стали. В крайнем случае, если непонятно какая сталь, то можно попробовать переходной присадкой (электроды тиа ЭА-395) приварить, но ее достать еще надо.
Если кастрюлю, то лучше такую, что б ничего не варить, а если варить, так уж трубу с нужными размерами и маркой стали. Щас есть импортные, очень хорошие, электроды по нержавейки, шов получается, как из под аргона , то бишь можно варить обычным инверторным аппаратом не прибегая к посту  РАД.

[ROVIAN]

при давлении 10-7...10-8 атм

А зачем нам столько ?

[nikbor1]

А зачем нам столько ?

Да для алюминия 10-5 ,10-6 за глаза .

[Аурипигмент]

А зачем нам столько ?

Для напыления люминия нужно именно столько.

Да для алюминия 10-5 ,10-6 за глаза .

А это в каких единицах измерения. Там ведь путаница именно в том, что много их и сразу не поймешь про какие речь. Я написал в технических атмосферах, как у Сикорука.

[gar298]

 Вод сфера должна подойти для микро камеры нерж прим 5мм приварить фланец сделать подиум битку  с углублением для  испарителя

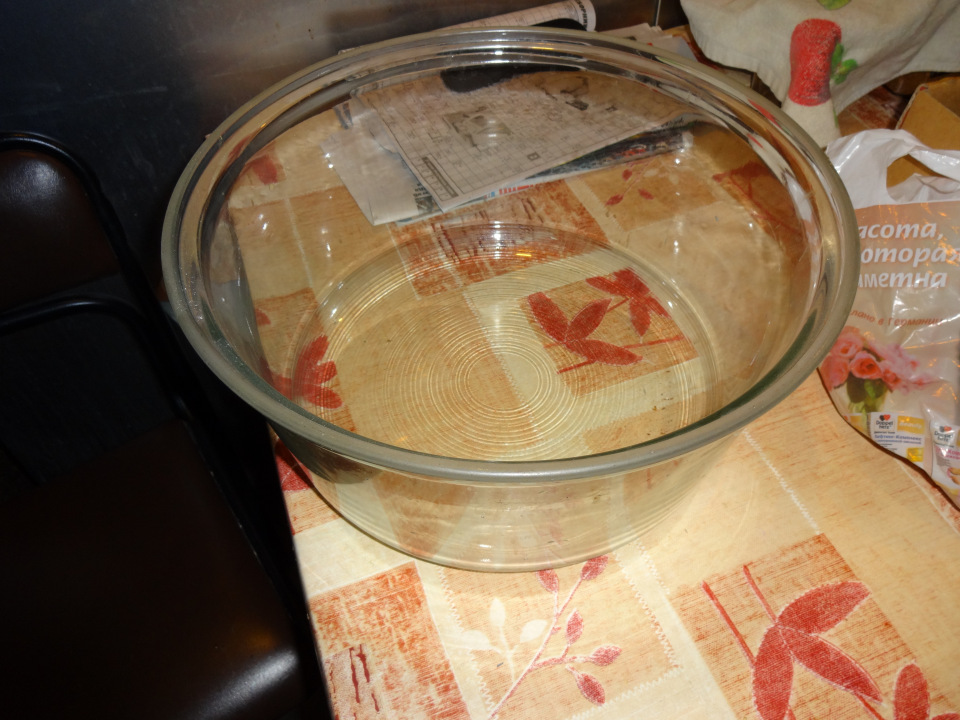

вод тоже можно попробовать от аэро гриля  кастрюля стекло термостойкое  типа эксикатора




[Аурипигмент]

вод тоже можно попробовать от аэро гриля  кастрюля стекло термостойкое  типа эксикатора

Я то же смотрел в сторону стеклянных кастрюлей. Видел такие и написан был материал-- пайрекс. Толщина, на вскидку, достаточная. Единственное, что если каленое, то лучше не применять из-за внутренних напряжений. Для небольшой камеры вполне может подойти. Я хотел опыты попробовать провести в банке с закручивающейся крышкой не больше литра. Было бы неплохо научиться впаивать в стекло эл. вводы (контакты).

[gar298]

Тама стенка прим 6мм маловата а банку моня  сверху типа подиум из нержи или люминия  в ней токовводы  и для откачки дырку

[gar298]

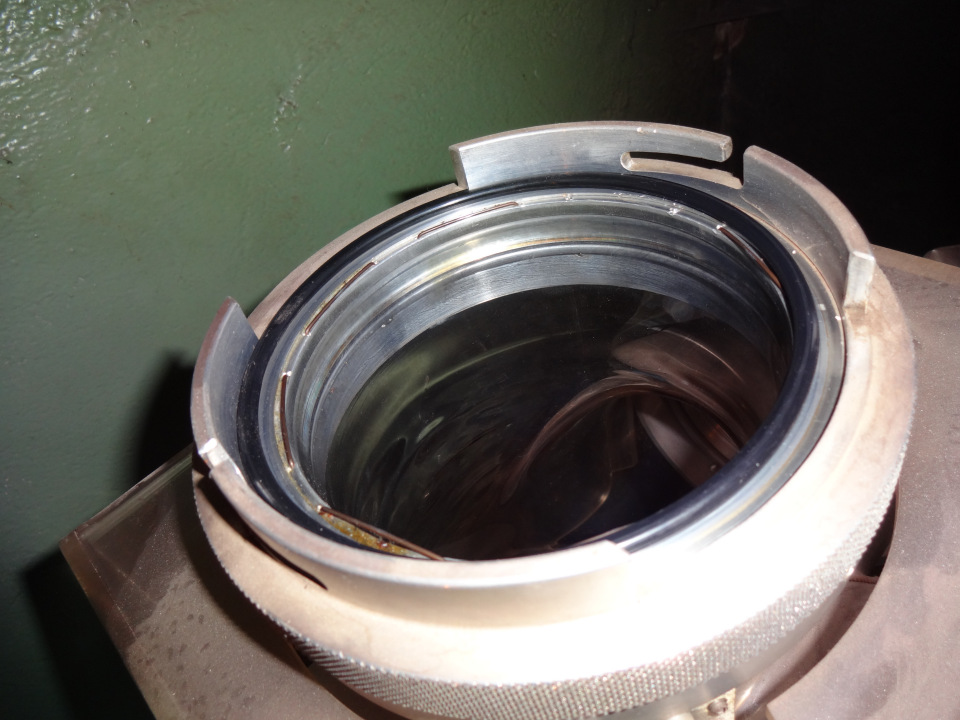

вод камера из пирекса  с 4 вводами универсальными турбо откачка и фор

[библиограф]



Было бы неплохо научиться впаивать в стекло эл. вводы (контакты).

Ну этому так просто не выучишься! Сначала надо изучить основы стеклодувного дела,
оборудовать рабочее место, печи для отжига готовых изделий, камеры для прокалки
металла в водороде и много чего ещё...
Видите, как легко планировать работы, о которых не имеешь никакого представления

[Геннадий 66]

Посмотрел газовыделение, сорбция, проницаемость алюминия, великолепно подходит, - только алюминий алюминию рознь
Для качественного напыления алюминия на стекло необходимо -4 степень паскаля а это -6 мм.рт.ст.или по другому Тор

Я нечего не имею против итальянцев но миллиметры ртутного столба  как-то привычнее.

Вообще:- есть системная, понятная, хорошо соотносящаяся  с  Бар, мм рт столба, мера давления:- Ньютон на квадратный метр или по другому,- Паскаль.

[Геннадий 66]

Цитировать
Было бы неплохо научиться впаивать в стекло эл. вводы (контакты).
Ну этому так просто не выучишься! Сначала надо изучить основы стеклодувного дела,
оборудовать рабочее место, печи для отжига готовых изделий, камеры для прокалки
металла в водороде и много чего ещё...
Видите, как легко планировать работы, о которых не имеешь никакого представления

Легко:- требуется генератор индукционного нагрева стекла  и печь отжига на и само стекло для электровакуумной промышленности, можно использовать кинескоп-стекло  радиолампы.

Процесс называется "ВЧ пайка стекла".

[Завхоз]

Я написал в технических атмосферах, как у Сикорука.

Давайте все же будем говорить о мм. рт. ст., чтобы не было путаницы

[Геннадий 66]

Цитата: Аурипигмент от Сегодня в 17:30:18
Я написал в технических атмосферах, как у Сикорука.
Давайте все же будем говорить о мм. рт. ст., чтобы не было путаницы

Ну да, у меня на работе  вся технология описана, в мм рт.ст. ..............

[gar298]

у мну милли бары и торры

[Аурипигмент]

Вопрос по электро вводам в вакуум камеру. Если она стеклянная (из банки от огурцов), то можем взять контакты от старой радиолампы и вплавить эти контакты в дно банки? Кто-нибудь так пробовал?
