Контакт должен быть лучше!А

Можно попробовать концы стержней омеднить электролизом в медном купоросе. Для графита такое делал (надо было припаять провод к графитовой щетке)

[gremlin150]

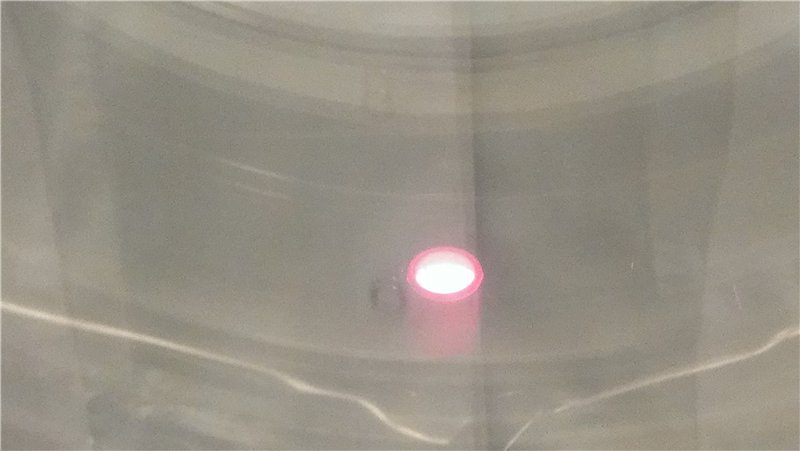

Не хватило мощности нагревателя(((




напыление идет со скоростью 6А/с

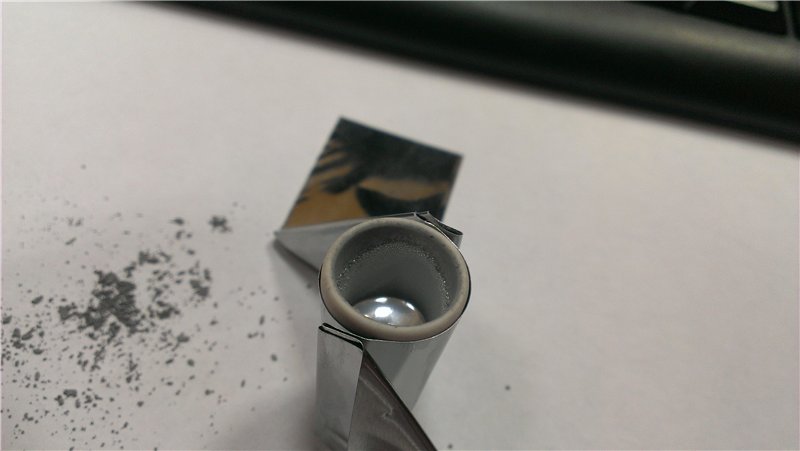

вот от сюда соскреб вот это -

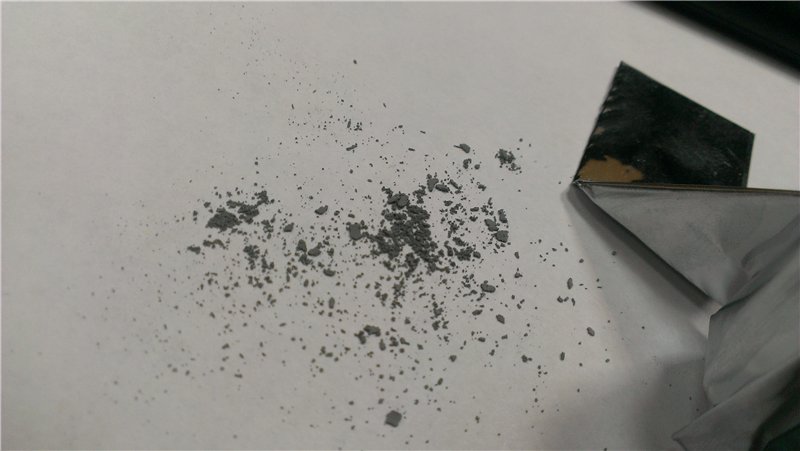

Что это может быть?? на вид очень рыхлое как стиральный порошок.

[gremlin150]

[gar298]

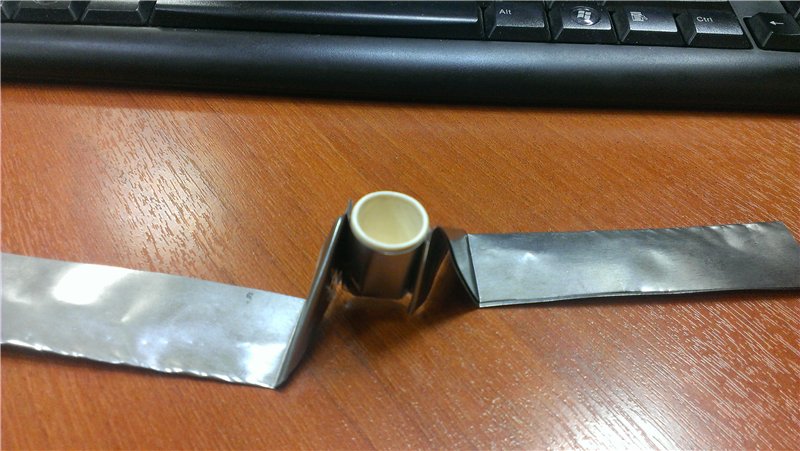

похоже что тигелек реагируеть  с люминием  тож  нагревал  но  испарения не дождался просто расплавил  типа такой керамический тигель тока больше

[gremlin150]

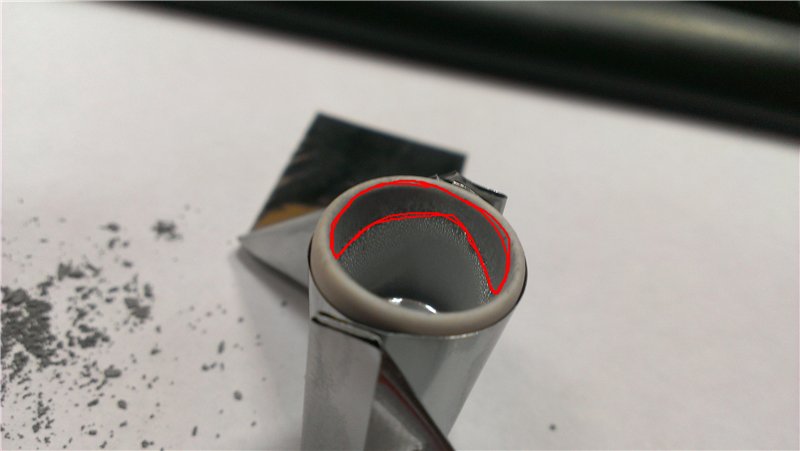

тады странно.... ибо вверху тигель ничуть не изменился если тока снизу реакция пошла а на краю высыпало

[gar298]

 когда температура  возгона алюминия     вся бяка  и происходить те агрессия
толще  фольгу поставь или из 2 шт сделай

[Игорь А. Грибко]

Всех "Астрономических Вакуумщиков" с прошедшими праздниками !!!

Избыток свободного времени позволил слегка продвинуть изготовление большой камеры.
К Новому Году Игорь gar298 подогнал мне переходник от камеры к высоковакуумному насосу,за что моё большое Спасибо!
С помощью болгарки ,дрели ,двух шлифовальных машинок,сварки и "какой-то матери" удалось сделать заглушку с переходом на турбомолекулярный насос.Получилось довольно не плохо.
 Материал фланца,предположительно,титан,заглушка из нержавейки. Уплотнения - витон.
Теперь вся эта конструкция крепиться к подиуму камеры.Как только придут уплотнения на колпак ,можно будет поэкспериментировать .Насос ,конечно слабоват,по расчётам приемлемый вакуум в идеале можно достигнуть  за 50 минут,но можно и не достигнуть совсем.Надо пробовать. На заглушке оставлено место для второго насоса.

[Astel-150]

А какая производительность турбика и обьем камеры?

[Игорь А. Грибко]

Производительность 250 л/сек. Обьём камеры 165 литров. Желательно иметь производительность хотя бы 500 л/сек.

[Astel-150]

Да, маловато, да и 500 тоже. Я на 50л камеру хочу насос не меньше 750л/с. А какой диаметр камеры?

[Игорь А. Грибко]

На самом деле всё определяется желаемым временем откачки и назначением камеры,конечно при условии отсутствия микротечей.
Из своего опыта - камеру с общим обьёмом 21,5 литра насос 250 л/сек откачивает до 10-5 тор за 20 мин.
Камеру обьёмом 4,5 м3 насос 3300 л/сек откачивает до такого-же вакуума за 45мин.
Примерно можно экстраполировать на другие обьёмы.

[Astel-150]

Без течей как правило не получается, особенно ваше место сварки. У меня камера 8 литров 100л насосом когда гдето пылинка попадает замучишся качать, а еще надо учесть газовыделение при напылении, прогреве и т.д. Так каков диаметр камеры при таком обьеме у Вас?

[Игорь А. Грибко]

особенно ваше место сварки

У меня сварка только на четырёх болтах насоса.В заглушке нарезана резьба ,завинчены четыре шпильки из нержавейки и качественно обварены.Насос притянут на витоновом уплотнении четырьмя когтями. Сварка на фланце родная заводская. Сама заглушка уплотняется витоновым уплотнителем и затянута 8 болтами. Диаметр камеры около 70см,высота около 40см.

[Astel-150]

Понятно, я подумал фланец приварили к корпусу.

[Игорь А. Грибко]

Вообще я думаю провести несколько экспериментов для определения оптимальной производительности высоковакуумного насоса,так что к этой конструкции отношусь как к временной. В случае необходимости можно отвинтить заглушку а на её место поставить либо напрямую мощный насос либо так же через другой переходник.
Цена на турбонасосы сейчас космическая,покупать с большим запасом не по карману , поэтому дешевле потратить время на эксперименты и выбрать оптимальный вариант.

[gar298]

Даа придеться  цикл  нагрева  делать  потома  откачку продолжать а вакууметр  куды  вкорячил  или на камере  сосочек  будеш пользовать

[Игорь А. Грибко]

Датчик высокого вакуума на камеру через KF16, а низкого в цепь форвакуума,пока так.Ещё надо пропаять трубку на охлаждении подиума ,предварительно посмотрел-ничего страшного.
 Осталось заглушить отверстия на подиуме для второго набора испарителей.

[gar298]

Игорь  и чета  тонковата  шайба   на переходнике могеть типа  овальные  шайба  сделать  под  болтами   ну типа полумесяца  по радиусу а   так   молодца  пошло поехало
дык  думаю  тебе  подиум  наоборт  прогревать придеться  а вод  токовводы  нуня  охлаждать  хорошо

[Игорь А. Грибко]

тонковата  шайба   на переходнике могеть типа  овальные  шайба  сделать  под  болтами   ну типа полумесяца  по радиусу

Это напрашивается само собой ,но я уже говорил,что проблема с токарями.

[igo.ilya]

Подскажите, пожалуйста, какую максимальную толщину покрытия можно получить ? Скажем, 1 мм или 5 мм, 10 мм, можно получить ?
