Ньютон 500мм

[INPan]

  Дима, в чём смысл верхнего радиального разгрузочного коромысла для ГЗ в азимуталке? Или потом планируется параллактическая?

А можно я отвечу?
Вы правильно догадались, Андрей! В обозримом будущем планируется экваториал, а добсоновская табуреточка пойдёт на растопку шашлыка на церемонии ввода в строй полуметрового экваториального гиганта.

[ДимСаныч]

  Дима, в чём смысл верхнего радиального разгрузочного коромысла для ГЗ в азимуталке? Или потом планируется параллактическая?

А можно я отвечу?
Вы правильно догадались, Андрей! В обозримом будущем планируется экваториал, а добсоновская табуреточка пойдёт на растопку шашлыка на церемонии ввода в строй полуметрового экваториального гиганта.

Точно, Игорь, спасибо. Да, Андрей, надеюсь в этом году удасться поюзать эту кооонструкцию в виде Доба. А к следующему Новому Году думаю шашлык будет с Добовским дымком, в момент разбития бутылки шампанского о борт экваториальной установки в "Астробудке Глазово" https://astronomy.ru/forum/index.php/topic,86491.msg1607641.html#msg1607641 под звон Кремлёвских Курантов (по радио)

[ДимСаныч]

...Умозаключения расчёта эмпирическим путём говорят о достаточности жёсткости при приложенных нагрузках. А вообще всё собираюсь просчитать в солиде, да "руки" не доходят. Еси чё усилим по ходу пьессы.

Дима, параноидальные склонности моей психики говорят о том, что упор фермы в консоль - это источник если не разъюстировки, то уж точно долго затухающих вибраций.

Игорь, мой аналитический интеллект не совсем понял о какой консоли твоя психика подсказывает тебе ответ. Если тебя не затруднит, пожалуйста освети проблему графически на твоей кибернетической машине.

[Пецык Алексей]

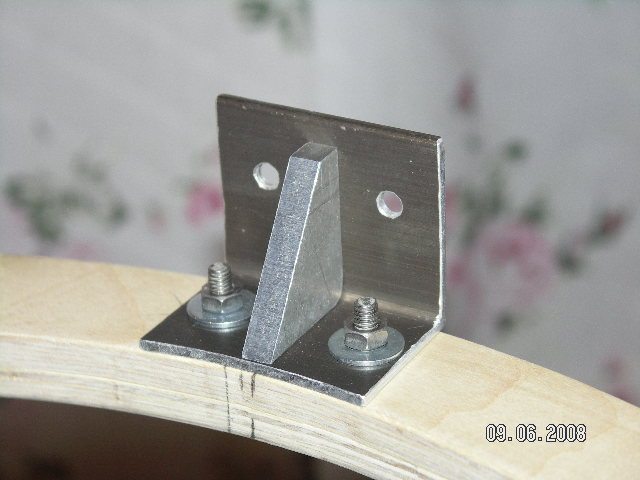

Наверное вот о такой, каковую легко усилить откосиком

http://www.old.astronomer.ru/data/images/13/001321-36.jpg

[ДимСаныч]

Наверное вот о такой, каковую легко усилить откосиком

http://www.old.astronomer.ru/data/images/13/001321-36.jpg

Да, Алексей, мне то-же так представилось. Если это та консоль которую имел в виду Игорь, то тут возможны вибрации, но разъюстировка вряд ли. Но посмотрим, если будет вести себя плохо чего нибудь добавим.

[Filosof]

Дима, огромное тебе спасибо!
Последняя информация от Астросиба - конец января.
Железяки потихоньку точатся:)
Буду держать в курсе событий)))

[ДимСаныч]

Та нема за що. Мы его победим!

[Астролюбитель]

Ну вот, друзья, и закончена теоретическая часть проекта, до последнего шпунтика, до последней электронной бумажки. Теперь ждём когда всё это хозяйство воплотится в реальность.

Дмитрий! впечатляет конечно же и браво! но как будет такая конструкция крепиться на экваториал? Андрей хотел в перспективе вешать на Лебедя...

[ДимСаныч]

Ну вот, друзья, и закончена теоретическая часть проекта, до последнего шпунтика, до последней электронной бумажки. Теперь ждём когда всё это хозяйство воплотится в реальность.

Дмитрий! впечатляет конечно же и браво! но как будет такая конструкция крепиться на экваториал? Андрей хотел в перспективе вешать на Лебедя...

Точно так-же как и на этот Доб - хомутами. Но пока это только мой расчёт в плане мобильности и стационарности трубы (я уже писал, что возможно будет иметь и стационарного Лебедя и этот Доб для мобильности). Может Андрей впоследствии рассудит иначе, и сделает сетап полностью стационаром, и трубу сделает цельную (оправы ГЗ и ДЗ позволяют это сделать).

[INPan]

Если тебя не затруднит, пожалуйста освети проблему графически на твоей кибернетической машине.

Дима, моя кибернетическая машина, лежащая сейчас у меня на пузе осветила существующую проблему жёсткости следующим образом.
Шаровые опоры фермы должны упираться не в полку кольцевого уголка, а в стержень, соединяющий оба кольца барабана. Каждый шар в свой стержень! А сам барабан обвёрнут листовым алюминием. Вся конструкция барабана: кольца, стержни и обшивка должны быть сварены между собой. Это важно! Об этом ещё Леонид Леонидович писал в своей книге.
Верхнее окулярное кольцо я бы тоже заменил на барабан.

[INPan]

Наверное вот о такой, каковую легко усилить откосиком

http://www.old.astronomer.ru/data/images/13/001321-36.jpg

Лёша, откосики конечно улучшат положение дел, но полностью проблему не решат.

[INPan]

Общий вид

[I.A.R.]

...а надо ли? Те что в работу, те есс-но в полном масштабе. А здесь думаю достаточно общего представления.

Нет, не очень достаточно! Всю пачку чертежей класть не нужно, но фрагменты важных узлов для лучшего понимания, желательно бы отчетливо видеть.

[INPan]

Согласен. Те чертежи, что мы видим, раскрывают саму концепцию, которая и так известна.
Дима, Детали в студию!

[I.A.R.]

Согласен. Те чертежи, что мы видим, раскрывают саму концепцию, которая и так известна.
Дима, Детали в студию!

Ну, все-таки не детали - детальность!

[ДимСаныч]

Наверное вот о такой, каковую легко усилить откосиком

http://www.old.astronomer.ru/data/images/13/001321-36.jpg

Лёша, откосики конечно улучшат положение дел, но полностью проблему не решат.

Игорь, а есть ли проблема? Ты предлагаешь сделать дополнительную этажерку, для чего? Я наоборот уходил от лишнего веса на этом конце, иначе окуляр поднимется над землёй на совершенно не приемлемую высоту.

[ДимСаныч]

Чертежи выложены все основные. В таком формате выложены с умыслом. Не потому что мне жалко, а есть на то другие причины и одна из них - я просто знаю чем всё кончится.

[INPan]

Игорь, а есть ли проблема? Ты предлагаешь сделать дополнительную этажерку, для чего? Я наоборот уходил от лишнего веса на этом конце, иначе окуляр поднимется над землёй на совершенно не приемлемую высоту.

Почему? Длина трубы–то не изменится. Всё равно без подставки до окуляра не достать.
Ну ладно, вверху можно и кольцо оставить.

[I.A.R.]

В таком формате выложены с умыслом. Не потому что мне жалко, а есть на то другие причины и одна из них - я просто знаю чем всё кончится.

То есть не хотите давать повод для обсуждений. Ну, и ладно...

[INPan]

То есть не хотите давать повод для обсуждений. Ну, и ладно...

Хочу заметить, что повод для обсуждения всегда найдется. И не потому, что в конструкции могут быть недостатки. Критике может быть подвергнут даже самый удачный проект. Просто сколько людей, тот столько и мнений. А встречаются и перестраховщики–параноики, борцы жесткость любыми средствами.
Так что, Дима, не слушай ни кого.
Мне вот например, идея с шаровыми опорами понравилась. Вчера на авторынке скупил все что были. Итого 640руб за 32 штуки. Шарик 10мм диаметром и болтик восьмерочка на конце., основание под ключ 13.
