подшипники есть вот эти https:///ссылка запрещена правилами форума//item/32897974461.html?spm=a2g0s.9042311.0.0.189933edrHs1ik
может есть какие-то скобы для крепления валов с подшипниками? где их можно купить? https://astronomy.ru/forum/index.php?action=dlattach;topic=146078.0;attach=886364;image наподобие такого...
А если сделать крепление валов все таки из мебельных уголков, одна ось будет из винта на 5 с гайками, другая - в принципе тоже можно винт? Мне ювелирная точность не нужна, в основном для визуала будет использоваться.
Я собирался на резьбовой винт поставить подшипники, т.е. сегмент будет ездить по подшипникам, а не по резьбе.
И еще непонятно, как эту платформу устанавливать, какой стороной куда? как она выставляется? При вращении используется вся длина сегмента или нет?
и еще непонятно, как эту платформу устанавливать, какой стороной куда? как она выставляется? При вращении используется вся длина сегмента или нет?
Под наши широты лучше делать платформу на вертикальных эллиптических сегментах - http://www.reinervogel.net/index_e.html?/Plattform/plattform_VNS_e.htmlа то телескоп кувыркнуться может.
У эллиптического сектора есть одна особенность: при его вращении линия контакта ползет вдоль опорного ролика. Это значит, что ролик должен быть достаточно широким, чтобы сектор не съехал. А еще этот сектор хлопотнее изготавливать по сравнению с сектором из просто окружности. Поэтому лично мне милее более простое решение...
Цитата: I.A.R. от 09 Сен 2019 [10:51:14]У эллиптического сектора есть одна особенность: при его вращении линия контакта ползет вдоль опорного ролика. Это значит, что ролик должен быть достаточно широким, чтобы сектор не съехал. А еще этот сектор хлопотнее изготавливать по сравнению с сектором из просто окружности. Поэтому лично мне милее более простое решение...Да нет, просто ролик ставится под таким же углом что и сектор и ничего никуда не съезжает...
Не пойму почему у вас сегмент наклонен относительно ролика, в NVS он вертикально устанавливается.

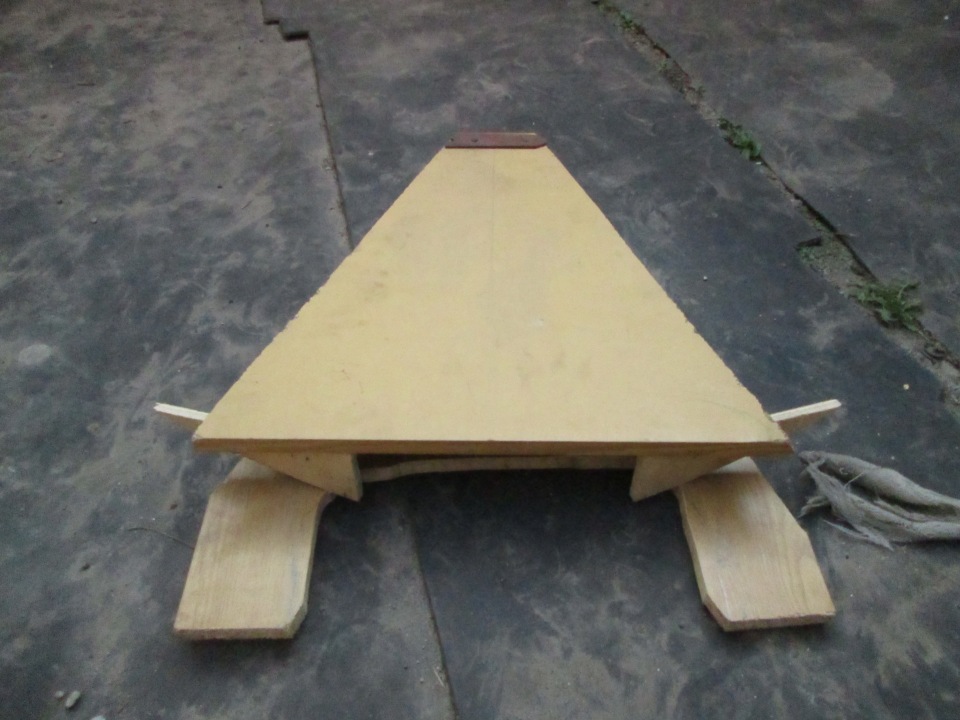

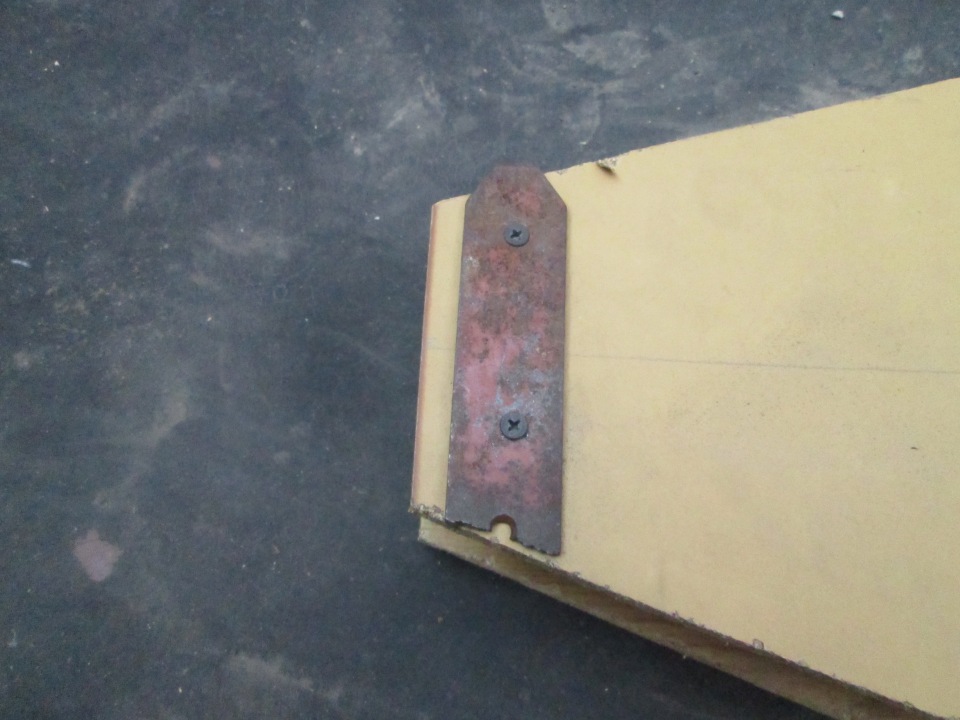

...Крепление валов еще не ставил, я так понял, они не обязательно должны быть на одной высоте, главное выставить потом верхний стол горизонтально по уровню?
