Планетник . Первый настоящий .

[INPan]

Таак, бэкфокус известен, но по-прежнему не известно главное - положение этойлинзы относительно фокуса ГЗ. Саша, придётся лезть на крышу.

[GraY25]

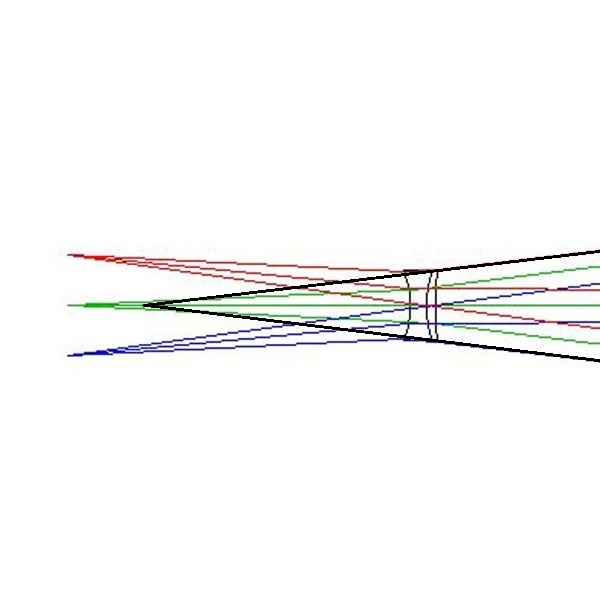

Трассировка внешних лучей показывает что фок плоскость находится примерно в 0.8 от заявленного бэкфокуса, итого 0,8 * 105 = 84мм
Чтоб оценить процент экранирования такой точности достаточно.

[serega2007]

Таак, бэкфокус известен, но по-прежнему не известно главное - положение этойлинзы относительно фокуса ГЗ. Саша, придётся лезть на крышу.

       Осторожно !
       Самый опасный лед тот , что под пятку попадает .

        Китайские параболы давно не переделывал . Что сейчас представляют собой - не знаю . На Мезмае последнем огрехи были видны на средних увеличениях . ( до больших увеличений погода не позволила добраться )
      А в переделанные удалось в Питере Марс посмотреть на всю катушку , а на Мезмае Сатурн .


[INPan]

Трассировка внешних лучей показывает что фок плоскость находится примерно в 0.8 от заявленного бэкфокуса, итого 0,8 * 105 = 84мм

Неверно! Трассировать нужно лучи одного цвета.

[kryptonik]

Таак, бэкфокус известен, но по-прежнему не известно главное - положение этойлинзы относительно фокуса ГЗ. Саша, придётся лезть на крышу.

Может быть ошибаюсь, но вроде барлоу должна быть перед фокусным в 62мм, а расстояние до матрицы 105мм. На глаз оно примерно так и есть, а точно не измеришь.

[INPan]

Ну в принципе по рисунку с трассировкой лучей можно положение определить с достаточной точностью.

[GraY25]

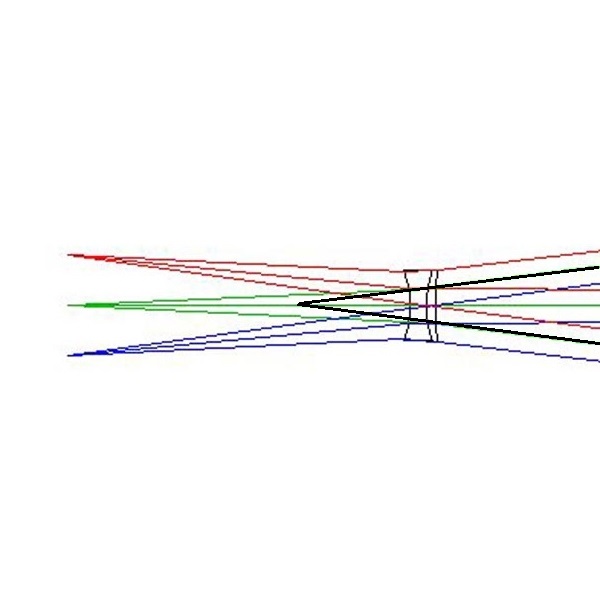

Неверно! Трассировать нужно лучи одного цвета.

Согласен, Акела промахнулся)
Тогда получается около 32мм. (от центра задней линзы)
Если совсем приблизительно.

[BIG TRAIL]

Китайские параболы давно не переделывал . Что сейчас представляют собой - не знаю . На Мезмае последнем огрехи были видны на средних увеличениях . ( до больших увеличений погода не позволила добраться )
      А в переделанные удалось в Питере Марс посмотреть на всю катушку , а на Мезмае Сатурн .

Да, спасибо,
огрехи  видны,
  но каков  их действительный вклад,  если ли значимая разница ,

    Ещё  мнения будут?

  Можно мастерить из любви  к процессу,   но хорошо бы, чтобы  это было не только ради процесса.

[sey]

Китайские параболы давно не переделывал . Что сейчас представляют собой - не знаю . На Мезмае последнем огрехи были видны на средних увеличениях . ( до больших увеличений погода не позволила добраться )
      А в переделанные удалось в Питере Марс посмотреть на всю катушку , а на Мезмае Сатурн .

Да, спасибо,
огрехи  видны,
  но каков  их действительный вклад,  если ли значимая разница ,

    Ещё  мнения будут?

  Можно мастерить из любви  к процессу,   но хорошо бы, чтобы  это было не только ради процесса.

Да, да. Много говорят о ряби невидимой и т.д. А на деле?

[serega2007]

    Мне попадались только очень гладкие . С ошибками , но гладкие .

[BIG TRAIL]

Спасибо Сереге!
     Читатели этого форума  вроде  бы  уже  лет 10 знают,  что параболы китайские  гладкие,  об этом много раз  говорил  и Юдин  и  другие из подвала,   и Серега  говорил   ещё  лет 10 назад,   ещё раз спасибо .
    Но  по прежнему "шуршавость"  один  из  краеугольных  камней  критики  китайцев,   на нём,  камне этом,   стоит  до сих пор например VD!

  Так что мы имеем,   в итоге,     в чем можно обвинить китайцев,  чего  трагически не хватает  "планетнику"   на их зеркалах?

     Материал ГЗ  ?     Народ хочет ситалл и кварц (  кварц  по причине гладкости,  поэтому  см. выше )  ,  а  у китайыцев только  пирекс.

  Пора рассмотреть  влияние м-ла  ГЗ   на  итоговый результат!


[BIG TRAIL]

  И второе , чего хочет народ -  оптику  нестандартных параметров.   Китайцы  этого предложить не могут.

[INPan]

Неверно! Трассировать нужно лучи одного цвета.

Согласен, Акела промахнулся)
Тогда получается около 32мм. (от центра задней линзы)
Если совсем приблизительно.

Вот это похоже на правду.
Щас заISAAчим!

[INPan]

Ну вот собснно...
Минимально возможный вынос ФП за пределы трубы минимально возможного диаметра. Невинное поле в главном фокусе получается 5,23 мм, а с этой Барлоу получается 14 мм диетического, легкоусваиваемого поля, абсолютно свободного от виньетирования. Ну и ЦЭ вполне себе умеренное.

[ekvi]

Мне кажется, дискуссию можно завершать: результат = (параболоид Ф 350/4 + ЛБ 2.5х), Эйри = 13 мкм.
Длина трубы: ~1400 мм.
Выноса в 220 мм едва хватает: на ДЗ и на вылет из трубы. Для фильтров и зеркальной фотокамеры нужно ещё мм 50.
ТС, конечно, будет сопротивляться со своим 1 : 7, но Эйри = 13 мкм имеет только объектив с А = 1 : 11.

Игорь Николаевич!
Мне кажется, полезно было бы в ИСААКЕ строку о разрешающей способности дополнить значением кружка Эйри.

[INPan]

Мне кажется, дискуссию можно завершать: результат = (параболоид Ф 350/4 + ЛБ 2.5х).
Мы с INPan не договаривались, но выступили в унисон, секунда-в-секунду!
ТС, конечно, будет сопротивляться со своим 1 : 7, но Эйри = 13 мкм имеет только объектив с А = 1 : 11.

Абсолютно согласен!

[GraY25]

Ну вот собснно...
Минимально возможный вынос ФП за пределы трубы минимально возможного диаметра. Невинное поле в главном фокусе получается 5,23 мм, а с этой Барлоу получается 14 мм диетического, легкоусваиваемого поля, абсолютно свободного от виньетирования. Ну и ЦЭ вполне себе умеренное.

Ну отлично, что ещё сказать!
Коллеги, спасибо.
Можно сказать, планетный грааль найден!))

Малое ЦЭ, простота, коррекция комы, умеренные габариты.

Конечно, здесь всё выведено "на предел", в реальности можно чем-то немного поступиться, но главное доказано - это абсолютно реальный вариант.

[INPan]

Я там вынос сделал с небольшим запасом на самом деле по моим расчётам с учётом размеров этой ЛБ и положением главной ФП над вершиной последней линзы, достаточно было и 48мм, но я сделал 55, это чтобы опуская ЛБ ниже, можно было ею фокусироваться.

[BIG TRAIL]

 Грандиозно,   потребовался творческий потенциал лучших теоретиков  и 21 страница, чтобы общими усилиями  поднять на пьедестал   ньютон+лб .











[INPan]

Грандиозно,   потребовался творческий потенциал лучших теоретиков  и 21 страница, чтобы общими усилиями  поднять на пьедестал   ньютон+лб .

 Ну так задача-то в том, чтобы почти ни чего не делать и почти ничего не покупать, но чтоб при этом получился умопомрачительный планетник.
