Активное охлаждение матрицы DSLR.

[ysdanko]

Достаточен двухсотрублёвый готовый термостат с али

Ну или так

[Дмитрий Маколкин]

Главное получить наиболее низкую температуру и не спалить элемент.

Главное получить наиболее низкую стабилизированную температуру и не спалить элемент.

[ysdanko]

Главное получить наиболее низкую стабилизированную температуру и не спалить элемент.

Поэтому я и заикнулся о нуль-термостате. Стабилизировать  от температуры фазового перехода вода-лед, по моему будет более чем достаточно.

[sky-man]

Сейчас будет RAW, APT скачал, снимаю.

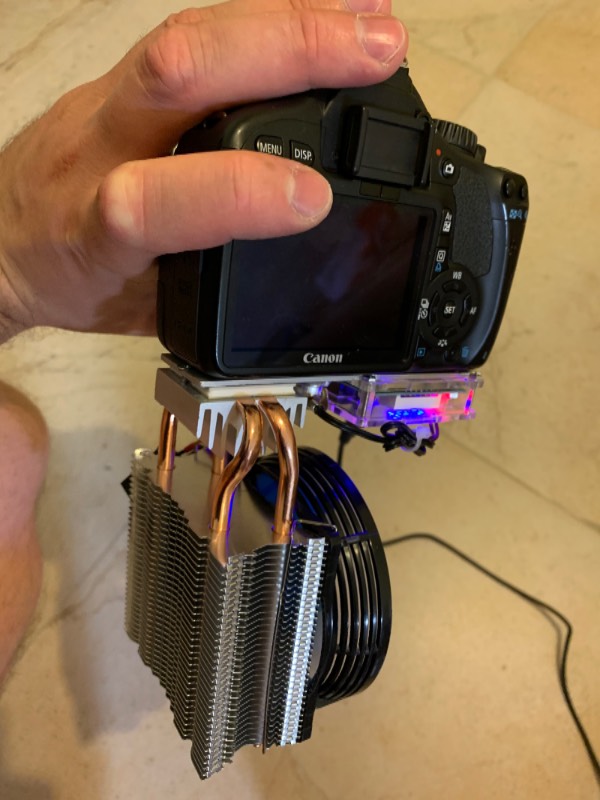

Доработал окончательно свой холодильник, добавил регулятор температуры, чтобы холодильник не включался/выключался термостатом каждые 30 сек, а плавно работал на более низких оборотах и не создавал вибраций на 12В на максимальных оборотах:






Вот схема (только резистор R2 не 1кОм а перемычка):


С перемычкой происходит регулирование от 11,3 до 0В. Если вместо R2 поставить резистор 100 Ом, то регулировка будет до 5В и вентилятор не будет останавливаться от нулевого напряжения.

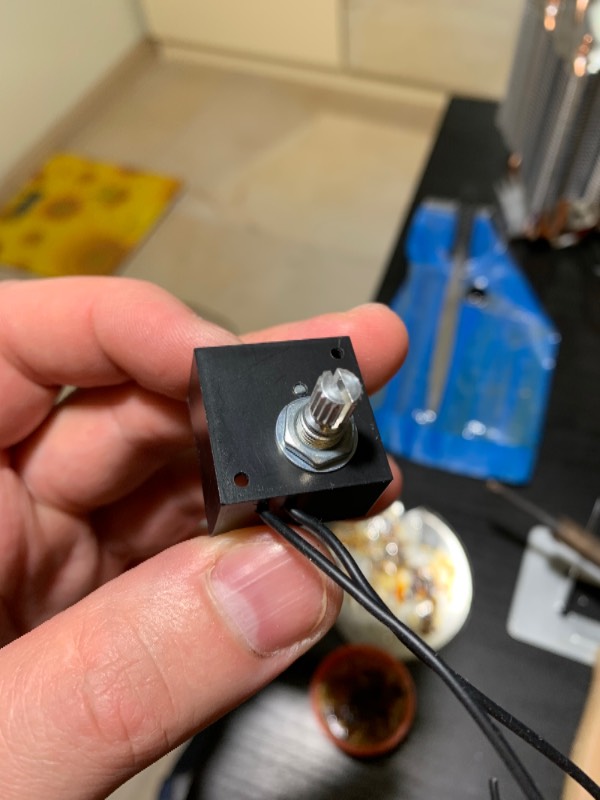

Регулятор температуры спаял на транзисторе КТ 815А и переменном резисторе 1кОм, с чёрной микро коробочкой это на Чип и дип стоит 90 рублей.

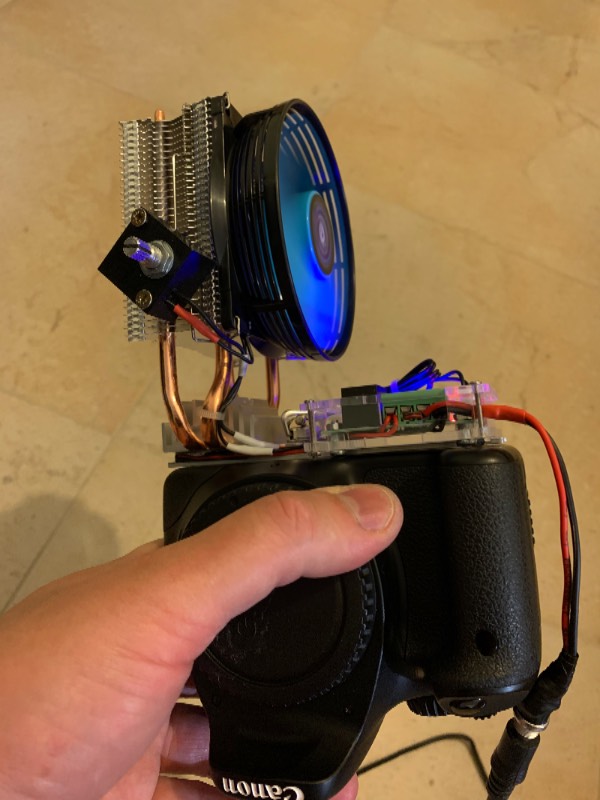

Регулятор оборотов установил прям на радиатор. На небольших оборотах ~7В холодильник стабильно и тихо работает, не создавая вибраций. Но мощность можно прибавить под внешние условия.

[sky-man]

скачайте программу APT (astronomy photography tool) и снимайте через нее в RAW

Дополнительно как вы просили поснимал дарки в программе APT в формате RAW на Canon 550Da с моим холодильником и без него, окружающая температура 28С, ссылки на RAW приложены, показанные кадры это кропы 800х600 точек:

1. ISO 800, выдержка 180 сек

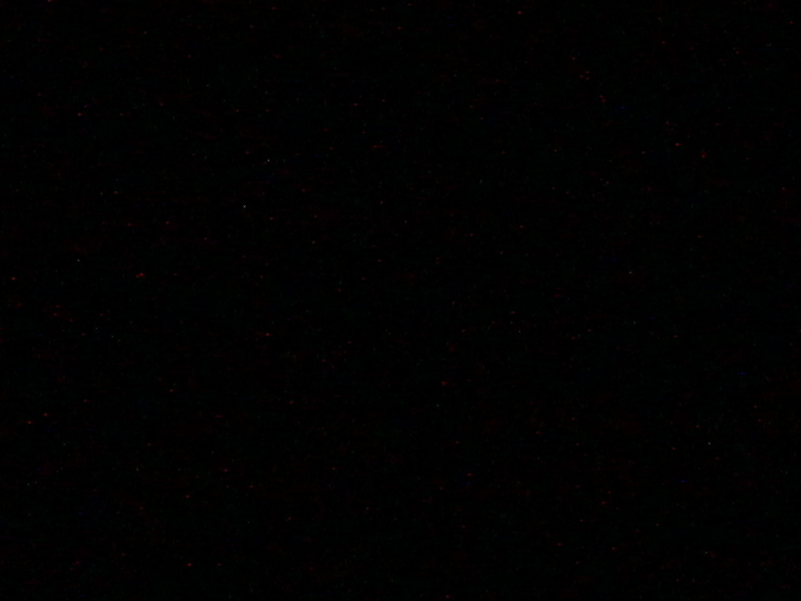

С кулером:
RAW: https://yadi.sk/i/AM1m6nhgKrAokg
JPEG: https://yadi.sk/i/9ynW3xkeYmSC2Q

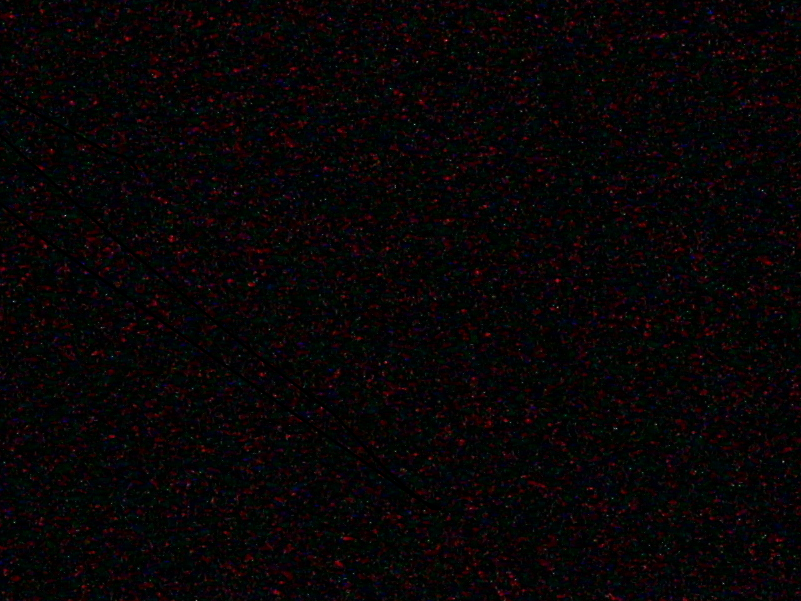

Без кулера:

RAW: https://yadi.sk/i/jnlOKlZwUGCXxA
JPEG: https://yadi.sk/i/tNPbw-6bkwCkWA

2. ISO 800, выдержка 240 сек
С кулером:
RAW: https://yadi.sk/i/RzJfOKFlUx5IuQ
JPEG: https://yadi.sk/i/XYsCkIoXPOgQzw

Без кулера:

RAW: https://yadi.sk/i/3rakZEAszQwibw
JPEG: https://yadi.sk/i/8sA9XKI58dCczA

Для меня все таки больше важна наглядная разница между кадрами с кулером и без него, нежели просто цифры. Но по данным EXIF дельта между температурой в камере с кулером (19С) и без кулера (38С) = -19 градусов. Снижение температуры в камере дает большую разницу на сделанных снимках.

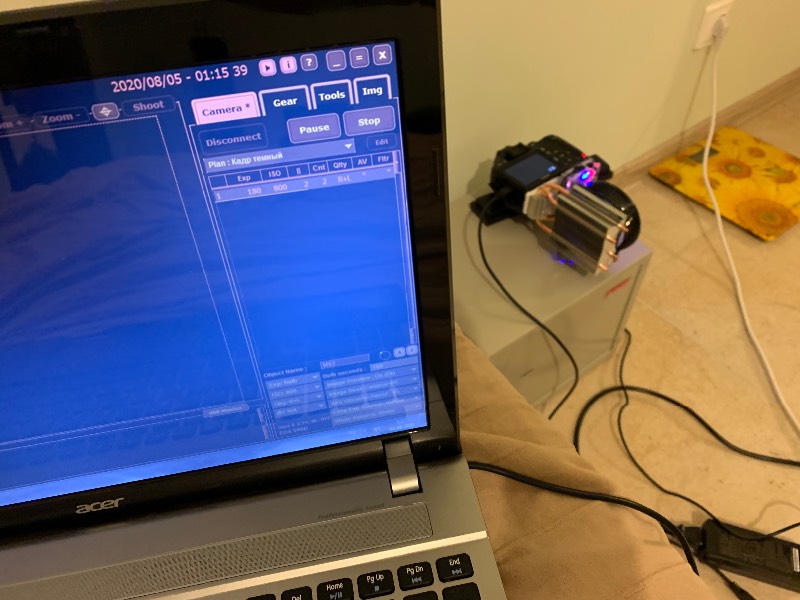

Специально час "грел" матрицу кадрами подряд 180c/пауза 2с - с кулером, стабильно держит разницу по шумам:
ISO 800, выдержка 180 сек

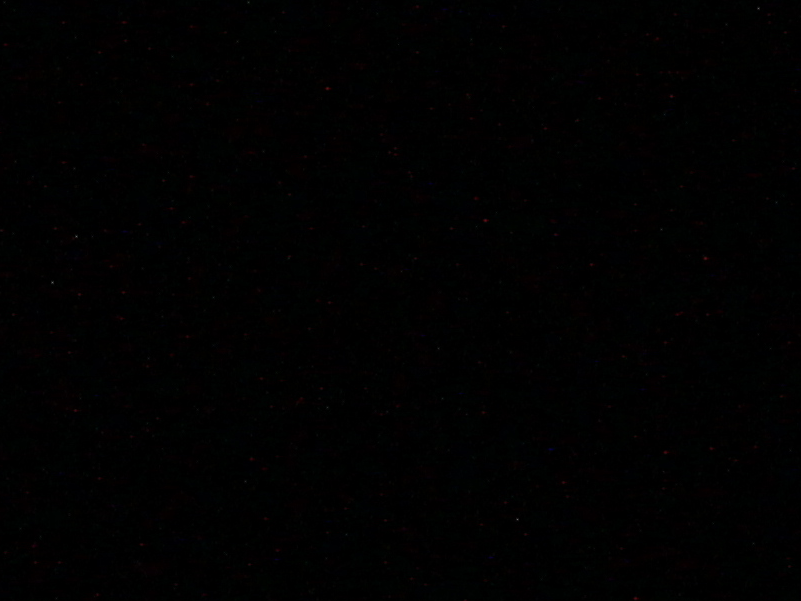

С кулером:
RAW: https://yadi.sk/i/9ES3TQ0wCgJ2Qw

Без кулера:


Результат считаю в сравнении просто фантастика от кулера собранного за 1 день, и это в сложных условиях, когда снаружи 28С. Ночью на улице температура ниже на 10-15 градусов. Так что эффект будет еще больше. Может и не стоит ещё увеличивать дельту, чтобы не бороться потом с росой на матрице. Лучшее враг хорошего.

[K@mera]

Вот, теперь ВЕРЮ))) Все по фэншую, при такой схеме охлаждения, тоже получал дельту в районе -9° при 180 сек и том же исо, поэтому пошел дальше пока не уперся в -20 - 22°, но тут дело хозяйское, а падение дельты при увеличении экспозиции, это уже вопрос и схемы отвода тепла и мощности Пельтье

[K@mera]

Может и не стоит ещё увеличивать дельту, чтобы не бороться потом с росой на матрице. Лучшее враг хорошего

Если конечный результат будет устраивать, то конечно не стоит, но я взял под контроль температурный режим полностью, теперь все это поставлю, с помощью одного товарища из Минска, под управление ардуино и будет полный атас, а пока собрал по старинке весь блок в коробку и в полуручном режиме можно уже снимать.

http://www.youtube.com/watch?v=WCj972kAkNM#

[Alexandrid]

Не забывайте про конденсат, его будет много Без герметичного блока, не долго проживет камера.

[K@mera]

Не забывайте про конденсат, его будет много Без герметичного блока, не долго проживет камера.

Она уже год в эксплуатации с такой дельтой и пока дышит, по поводу конденсата внутри корпуса, там простые средства защиты и сколько не разбирал ее, а разбирал ее раз 30 точно, никаких последствий не обнаружено. Конденсат образуется, если резко ее охладить, а пельтье этого сделать не может, во всяком случае мощностью 35 ватт

[andevgall]

Не знаю, как в других камерах,а в canon 450 термодатчик находится где-то на печатной плате и АБСОЛЮТНО не показывает температуру сенсора.Он показывает температуру внутри корпуса  камеры.Может не зря в exif это называется camera temperature а не sensor temperature.В моих самоделках при температуре сенсора  -10*С  программа APT показывает 23*С.У меня стоят два датчика ds18b20.Один на входе cold finger-а на сенсор,а второй с противоположной стороны сенсора на торце.Что интересно,разница 8-10 градусов.Можно предположить,что при охлаждении с помощью "холодного пальца",на матрице присутствует градиент.

[K@mera]

Не знаю, как в других камерах,а в canon 450 термодатчик находится где-то на печатной плате и АБСОЛЮТНО не показывает температуру сенсора.Он показывает температуру внутри корпуса  камеры.Может не зря в exif это называется camera temperature а не sensor temperature.В моих самоделках при температуре сенсора  -10*С  программа APT показывает 23*С.У меня стоят два датчика ds18b20.Один на входе cold finger-а на сенсор,а второй с противоположной стороны сенсора на торце.Что интересно,разница 8-10 градусов.Можно предположить,что при охлаждении с помощью "холодного пальца",на матрице присутствует градиент.

Точно такой же градиент и у меня около 8-9 градусов между температурой на холодном пальце и температурой на фильтре матрицы, тоже два термодатчика. Просто в 450D расстояние между платой матрицы и ее тылом около 2 мм, а в 550D 0,15 мм, поэтому думаю тыл матрицы имеет очень приближенную температуру, которую дает термодатчик, установленный буквально у меня в месте входа пальца между платой и матрицей.

[Иван Ершов]

Всем привет!
Сделал охлаждаемый 450д на пельтье 12706, алюминиевая пластина прижимается непосредственно к матрице. Все вокруг матрицы и сверху электроника для герметизации залита моментом обычным гелем.
В принципе все эффективно работает, но при включённом пельтье и при включённом лайфвью видны рябь и полосы на матрице. Если отключить охлаждение то все ок. Если сделать кадр с охлаждением, а потом растянуть гистограмму то полосы тоже появляются.
В чем может быть проблема?

[gravicapa (Алексей)]

Всем привет!
Сделал охлаждаемый 450д на пельтье 12706, алюминиевая пластина прижимается непосредственно к матрице. Все вокруг матрицы и сверху электроника для герметизации залита моментом обычным гелем.
В принципе все эффективно работает, но при включённом пельтье и при включённом лайфвью видны рябь и полосы на матрице. Если отключить охлаждение то все ок. Если сделать кадр с охлаждением, а потом растянуть гистограмму то полосы тоже появляются.
В чем может быть проблема?

на минус (корпус) охлаждающую пластину посадите.

[Иван Ершов]

на минус (корпус) охлаждающую пластину посадите.

Алексей, спасибо за ответ!
Я правильно понял, что по сути пельте надо перевернуть и контакты местами поменять? Или можно чуть более развёрнуто?

[gravicapa (Алексей)]

на минус (корпус) охлаждающую пластину посадите.

Алексей, спасибо за ответ!
Я правильно понял, что по сути пельте надо перевернуть и контакты местами поменять? Или можно чуть более развёрнуто?

совсем не то понял Иван. нужно "заземлить" палец охлаждающий. от пальца проводочек на минус камеры.

[Иван Ершов]

совсем не то понял Иван. нужно "заземлить" палец охлаждающий. от пальца проводочек на минус камеры.

Спасибо! Вечером попробую

[Иван Ершов]

совсем не то понял Иван. нужно "заземлить" палец охлаждающий. от пальца проводочек на минус камеры.

Может кто подскажет что из этого минус камеры?

[gravicapa (Алексей)]

корпус и есть минус, любая металлическая часть камеры.

[Иван Ершов]

корпус и есть минус, любая металлическая часть камеры.

Все сделал как вы сказали. Все работает как и надо! Полосы пропали! Чудеса какие-то

[gravicapa (Алексей)]

корпус и есть минус, любая металлическая часть камеры.

Все сделал как вы сказали. Все работает как и надо! Полосы пропали! Чудеса какие-то

алилуя
