Технологии металлообработки

[Serj]

А теперь сравните, как выглядит оборудование в средней школе 29 города Подольска.

[mo]

ООо, ЧПУ токарник!
Да и мелкий ЧПУ фрезерок.

Очень интересно. А кто ещё к школам близок? Как сейчас в средне-средней школе, в классе труда?

[Serj]

Обычно никак. Нужны люди, начиная от директора, заканчивая трудовиком. А людей нет...

[Анатолий Белкин]

Можно еще и здесь посмотреть какое оборудование в Технополисе.
https://vk.com/public184717736?z=album-184717736_272765605
https://www.facebook.com/notes/%D0%B6%D0%B8%D0%BB%D0%BE%D0%B9-%D0%BA%D0%BE%D0%BC%D0%BF%D0%BB%D0%B5%D0%BA%D1%81-%D1%81%D0%BF%D0%B5%D0%BA%D1%82%D1%80/%D0%BF%D0%BE%D1%87%D1%82%D0%B8-%D1%85%D0%BE%D0%B3%D0%B2%D0%B0%D1%80%D1%82%D1%81-%D1%87%D0%B5%D0%BC%D1%83-%D0%B8-%D0%BA%D0%B0%D0%BA-%D0%B1%D1%83%D0%B4%D1%83%D1%82-%D1%83%D1%87%D0%B8%D1%82%D1%8C-%D0%B4%D0%B5%D1%82%D0%B5%D0%B9-%D0%B2-%D0%BD%D0%BE%D0%B2%D0%BE%D0%BC-%D0%BB%D0%B8%D1%86%D0%B5%D0%B5-%D1%82%D0%B5%D1%85%D0%BD%D0%BE%D0%BF%D0%BE%D0%BB%D0%B8%D1%81-%D0%B2-%D0%BA%D0%BE%D0%BB%D1%8C%D1%86%D0%BE%D0%B2%D0%BE/2866673763449315/

[Ivan7enych]

А теперь сравните, как выглядит оборудование в средней школе 29 города Подольска.

Для школы шикарно! А детей к чему подпускают?

У нас в школе был токарник, но нас туда не пускали

Вот какое оборудование в современной Кольцовской школе (Технополис).

Нда... Не школьная трудовая, а мертвый музей. Ни следа использования по назначению.

[ysdanko]

Для школы шикарно! А детей к чему подпускают?

Хз... Станков маловато. У нас в деревенской школе и то намного больше.

Нда... Не школьная трудовая, а мертвый музей. Ни следа использования по назначению.

Насколько я понял, эту школу только открыли....

[leon10010]

Нда... Не школьная трудовая, а мертвый музей. Ни следа использования по назначению.

А как вы хотели? Ученик пальчик поцарапает! Не дай бог! Преподавателю тюрма сидеть? Поэтому лучше все станки убрать. А так же молотки и гвозди!

[Serj]

А детей к чему подпускают?

К ноутбукам, программы пишут, g-код изучают.

Ученик пальчик поцарапает! Не дай бог!

Да, раньше два-три пальца в год считалось допустимой ценой для торжества идей коммунизма, а теперь и идей нет, одни сопли.

[Анатолий Белкин]

Нда... Не школьная трудовая, а мертвый музей. Ни следа использования по назначению.

Занятия в школе начались только с сентября этого года. Набрали детей в младшие классы. 10-11- классники остались в старых школах. Такая комплектация школы станками и оборудованием уже прогресс. Наверное до чиновников дошло, что детей нужно приучать не только к развлечениям и словоблудию, но и к рукоделию.

[serega2007]

Переходники для окуляров .

Чернение блестит?!
Это жеж преступление.

    1 Плоскости нормальные к пучку можно и вовсе не чернить .
    2 Самая матовая краска блестит пока сырая .
    3 Неба , один хрен , нема .

[Beorn]

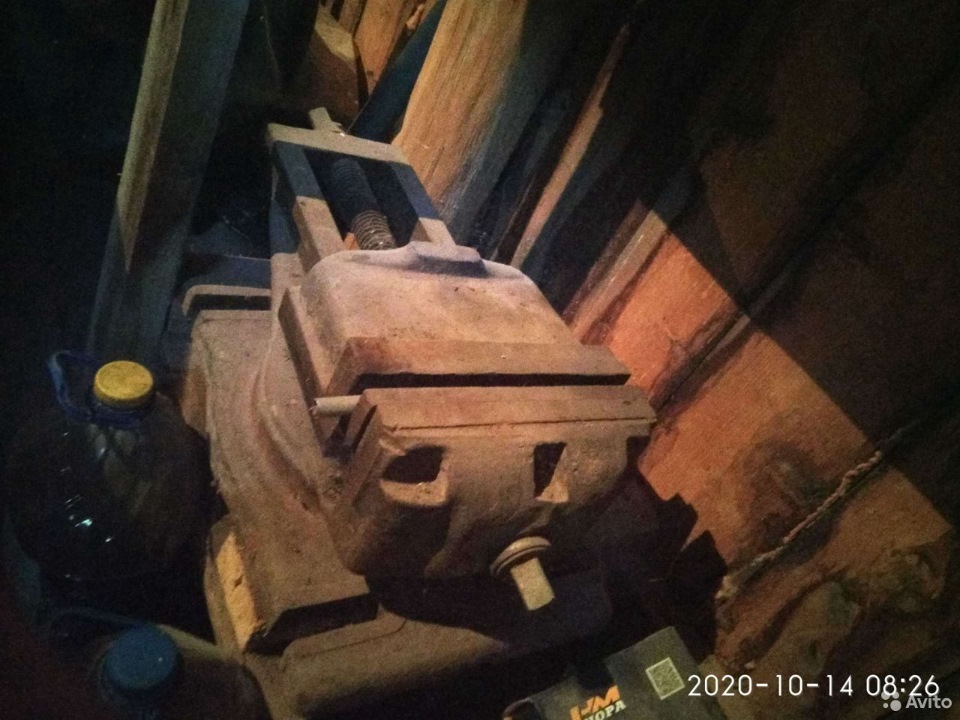

Приобрёл по случаю станочные тиски, монстрические, четыре лапки крепления, вес под 100 кг, 250 мм губки:

[mo]

Всего одну надо, 64 зуба. Прикручивается на парную шестерню с другой стороны от маленькой, и ставится ею в положение которое занимала 60 зубая шестерня. В итоге на передаче для шага 0,8мм получается 0,75.

Ещё раз спасибо за наводку. Всё получилось:



http://oleg.milantiev.com/2020/10/20/lathe-tv4-0-75thread/

[Astel-150]

Всего одну надо, 64 зуба. Прикручивается на парную шестерню с другой стороны от маленькой, и ставится ею в положение которое занимала 60 зубая шестерня. В итоге на передаче для шага 0,8мм получается 0,75.

Ещё раз спасибо за наводку. Всё получилось:
http://oleg.milantiev.com/2020/10/20/lathe-tv4-0-75thread/

Пользуйтесь на здоровье!
А если верхнюю маленькую шестерню на 24 зуба, это та которая сидит на валу выходящем из передней бабки, поменять на 48 зубов, то можно будет резать 1,6 мм, 2 мм, 2,5 мм, и 1,5 мм и еще два шага 2,34375мм и 1,875мм!

[papa Slava]

Гнём шпангоуты для трубы.
https://www.youtube.com/watch?v=KM-VgQT3p2g

[serega2007]

Всего одну надо, 64 зуба. Прикручивается на парную шестерню с другой стороны от маленькой, и ставится ею в положение которое занимала 60 зубая шестерня. В итоге на передаче для шага 0,8мм получается 0,75.

Ещё раз спасибо за наводку. Всё получилось:



http://oleg.milantiev.com/2020/10/20/lathe-tv4-0-75thread/

     Как красиво !
     Только не сунь клюв  туда , или еще что-нибудь .

[mo]

Цельный день токарил. Интересно. Хоть и достало до немогу.

Сделал выводы:
- мотор в автосервис завтра повезу. Подшипники воют;
- одной подачи нет (и пока ладно);
- станина таки с заметной ямой (тоже не сейчас буду решать);
- отрезной край как нужен;
- шаговики надо ставить. Это бред в 2020г программисту стоять у станка и гонять резец туда-сюда. Да, автоподача рулит, но...

Выточил три корпуса GMK. Каждый со своим косяком, блин. И, хоть дюрали извёл заметно. Но и опыта приобрёл немало.

[Beorn]

Поменять подшипники в двигателе проще самому, займёт пол часа, были бы подшипники, зачем деньги выбрасывать, так же и сальники скорее всего негодные.

- отрезной край как нужен;

Это, что значит?

Поперечная подача обычно ручная на универсальных тс. ЧПУ для единичного производства не нужна, да и реализовать это на таком станке очень сложно.

[Олег Чекалин]

- отрезной край как нужен;

Это, что значит?

Видимо:
Отрезной ( резец), край ( очень) как нужен.

[toh@]

... не, Олег, думаю о станке отрезном...
(а-ля ножовка-фри)

[mo]

Поменять подшипники в двигателе проще самому, займёт пол часа, были бы подшипники, зачем деньги выбрасывать, так же и сальники скорее всего негодные.

Это ж у меня хобби, всё на уровне нравится / не нравится.
Мне нравится токарить - я токарю. Мне не нравится менять подшипники - я делегирую другим. Благо, живу в деревне, соседский автосервис сделает всё хорошо и дёшево. Ибо там хорошие знакомые, хороший инструмент, навык замены подшипников.

Отрезной ( резец), край ( очень) как нужен.

Верно Спасибо.

Слишком эмоционально написал, мои извинения, не очень понятно получилось.

Причём, именно отрезной резец у меня есть. Два даже (2 и 3мм лезвие). Хочу попробовать разрезной (пружинный).

... не, Олег, думаю о станке отрезном...
(а-ля ножовка-фри)

Это тоже хочу. Но цены у них... пока не готов. Да и ножовка ОФП поднимает Шутка, конечно. Моя торцовка режет длинный пруток, но короткий пенёк не могу пока в ней захватить... В перспективе нужна будет ленточная пила. Или модицифировать захвать на торцовке. Это дешевле, конечно. Пока не горит.

Фото-сочинение на тему "как я провёл выходные"


Последние две детали получились хорошо! Но ещё есть над чем работать. И резьбу я провалил всего в одной детали.
Приятно удивило после предыдущего малыша, как ТВ4 легко и непринуждённо режет 0.75 резьбу (с заглублением 0.5 в 4..5 проходов, включая чистовой). На мелком станке момента не хватало, там коробки передач вовсе не было. Поэтому, резал, крутя патрон рукой (_ля....).

Поперечная подача обычно ручная на универсальных тс. ЧПУ для единичного производства не нужна, да и реализовать это на таком станке очень сложно.

Вопрос "нужна-не-нужна" для меня тупиковый. Ведёт к лёгкой депрессии. Я его себе, поэтому, не задаю. Токарник мне не нужен. Но интересно. ЧПУ токарник мне тоже не нужен. Но интересно.

Нашёл Solid-модель ТВ6. Так сказать, старшего брата моего ТВ4. Да и вживую уже приметил, куда ставить оба мотора.



Энкодер ещё надо изучить, какой ставят. Наверное, простой на 360ppr маловато (1° разрешение). С другой стороны, это ж не поворотка. Для нарезания резьбы хватит.

Ставить ли ШВП или пока начать с существующих винтов.. (мысли вслух). Поперечный тяжело идёт в одном месте. По уму заменить бы его. Но это завтра. А сегодня ... по-пути завезу мотор в автосервис, да куплю масла и обезжиривателя.

Ещё куча дел по обустройству места. Полочки сделать, лампочки повесить. Ах... приятные хлопоты
