Вакуумные самоделки

[Игорь А. Грибко]

цвет напыления  вроде хороший НННОООО  первоночально чтото  летело   не люминий  тыльная сторона  темная

Графит был с примесями.Они полетели в первую очередь. Тоже получается его надо прокаливать вхолостую для удаления примесей, а потом грузить люминий.
 Вроде графит ничего, но надо делать второе и третье напыление с одного тигля .Сразу станет видно на что он годен. Если дальше начнёт гнать темное напыление несмотря на свежую загрузку алюминия , значит образуется соединение.

[gar298]

нуу дааа  тож  думаю  раза 2-3  попробовать вообще  мне понравился  тк  не  быстро летить  и  типа направленно и довольно  толстый слой типа луча след прим см 30  в диаметре  но    однослойный молибден  слабоват  хотя  и напылилося литеть начал    почти на самом большом токе испарителя мне иногда надо   зеркало    внутреннее те  первый слой  и не толстый  полупрозрачный  с о спиралькой так не выходить
а тута гуд  правда    в начале  грязюка   мона конечно шторку(задвижку экран) сделать  но здоровую да  и вроде  такие стаканчики  для литей щиков ювелиров  мона  прикупить хз скока  денег

[gar298]

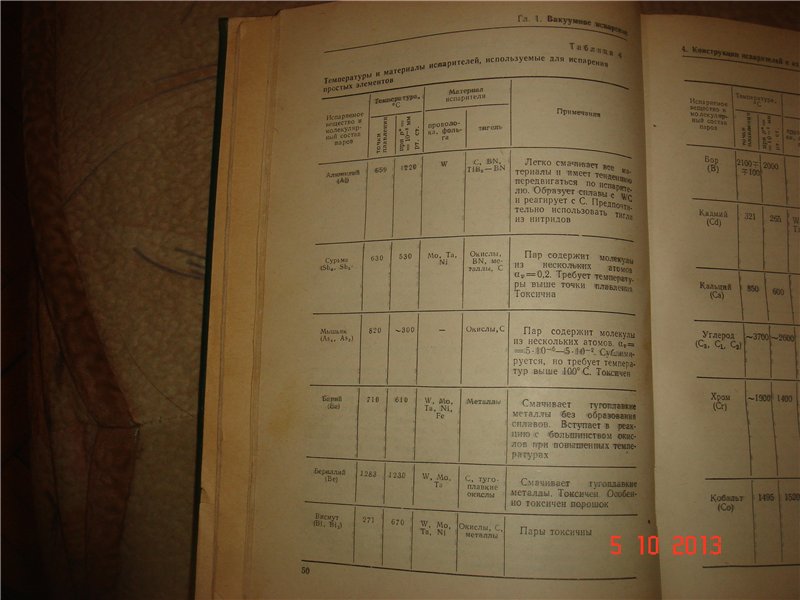

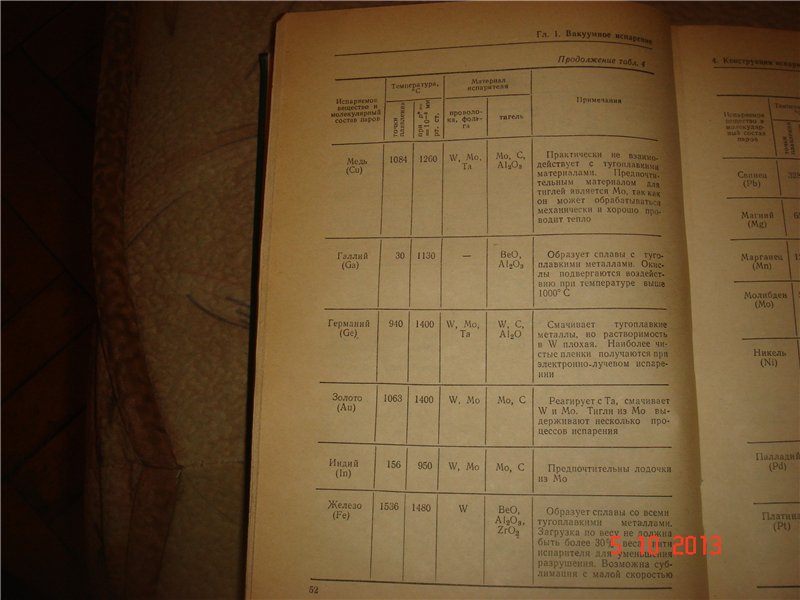

вод немного нарыл  инфы

[gar298]

эксперимент  с графитом  немного  не тот те   скорее  опыт был  не чистым те  напыление  происходило  за один раз  первым пробовал цирконий окись   ВОД он и внес  ошибочку
  1 могло при  реакции те  взрыва  попасть  в графитовый тигель
2 мог  испаритель  напылькаца   чернотой  от циркония  и потома  литеть  с графита
3  само стекло  хоть  и было  с др стороны оснастки  но учитывая что  пылил  с дальнего те  с нижнего  могла пленка  и от него  пойти темная

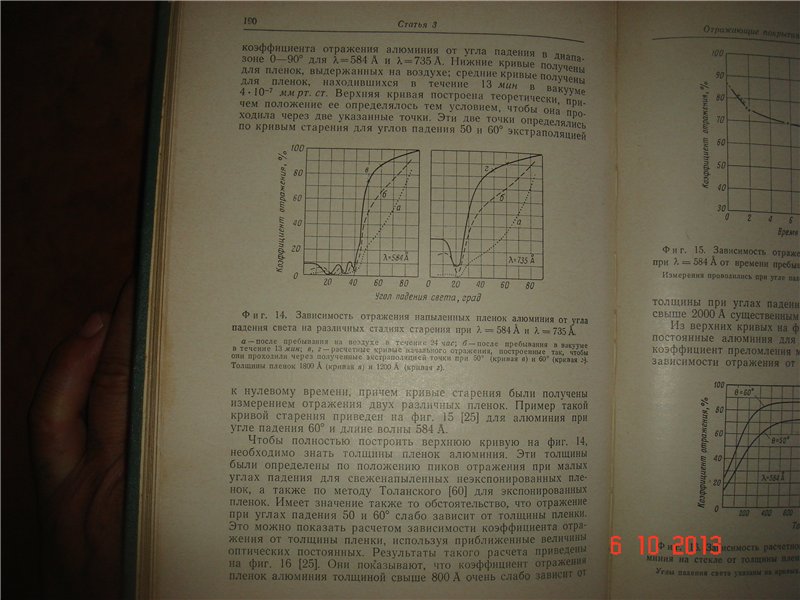

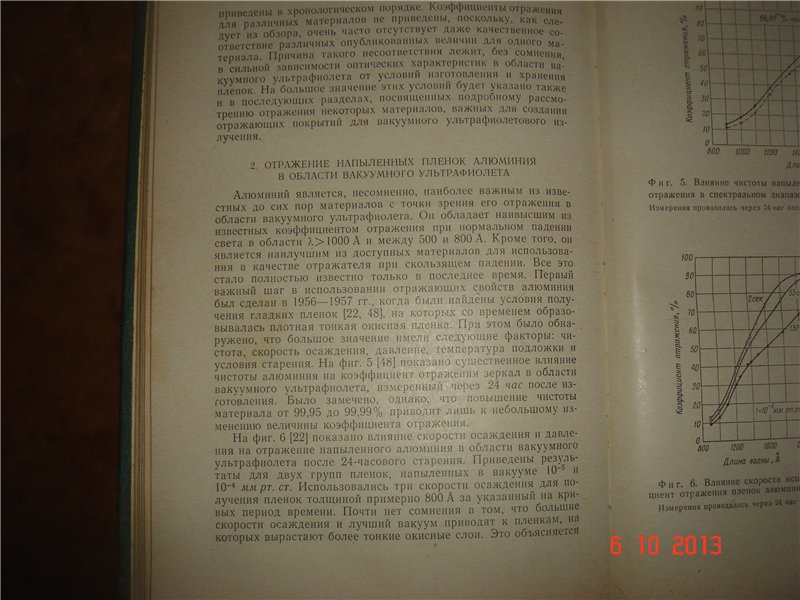

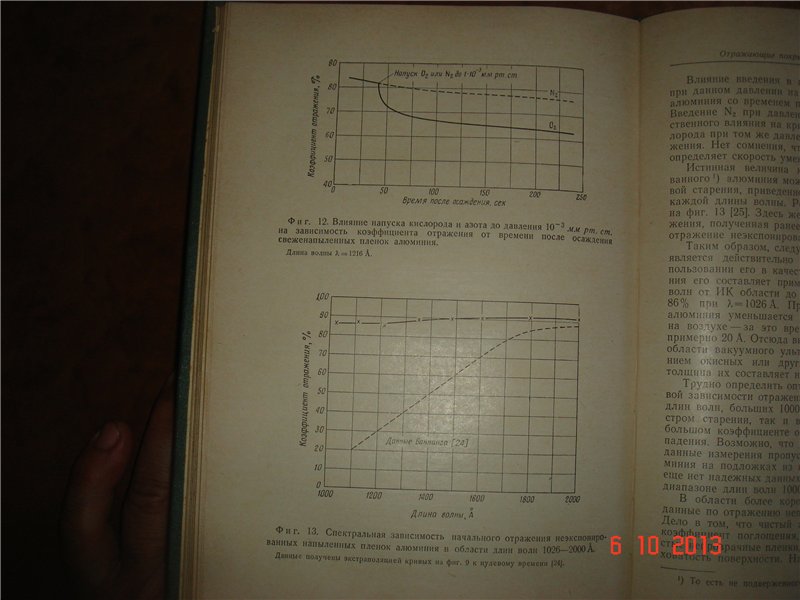

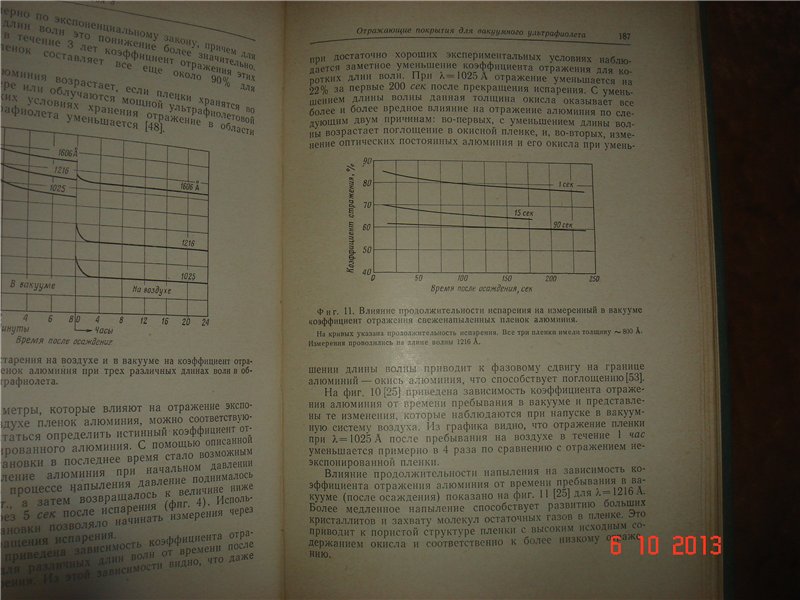

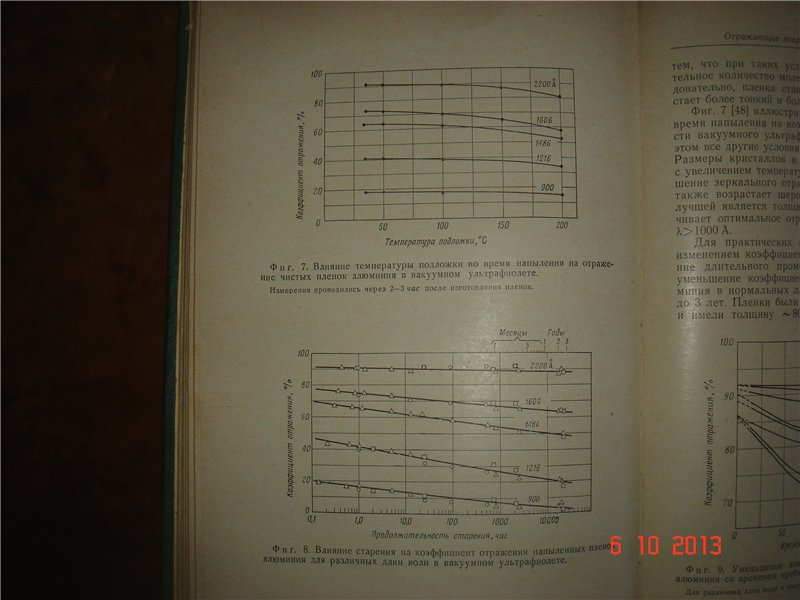

 нашел интересные  испытания  напыления алюминия на отражение  на температуру  на окисление  и защиту слоя  и толщину
1на холодную  больше отражение
2на скорости медленной мене частички лучше потома окисляються
3 более толстая пленка  теряеть отражение
4защита  слоя  фтористым магнием отражение  со временем   почти не пропадаеть
5  при добавлении 10 прц титана в расплав улучшаеть  пленку

[Игорь А. Грибко]

при добавлении 10 прц титана в расплав улучшаеть  пленку

Это новая  инфа .Вопрос в какую сторону улучшает? Как это сказывается на коэффициенте отражения? До сих пор попадалась информация, что чем чище алюминий тем больше коэффициент отражения и тем меньше со временем деградирует плёнка.

 Если связываться с защитой из фторида магния , тогда наверно стоит попробовать трёхслойное напыление MgF/ZnS/MgF,только посчитать надо для увеличения коэффициента отражения.

[ysdanko]

эксперимент  с графитом  немного  не тот те   скорее  опыт был  не чистым те  напыление  происходило  за один раз  первым пробовал цирконий окись   ВОД он и внес  ошибочку

Если не удается достать графитовых испарителей, предназначенных для вакуумного нанесения покрытий, то имеет смысл поискать, мощные усилительные или генераторные лампы. Во многих таких лампах, анод выполнен из графита,  и этот графит специально предназначен для работы при высоком вакууме, имеет минимальное газо-выделение и максимальную термостойкость.

[Геннадий 66]

ВООБЩЕ СТРАННО цирконий  не должон  был  с люминием  реагировать  могеть  и не цирконий

Алюминий восстановил окись циркония до металла, ( алюмотермия) термитный состав получился  тигель приделся покрывать либо окисью алюминия
сам -себя он восстанавливать не будет или из окиси берилия.
Нужен тугоплавкий оксид более  активного метала чем алюминий.........................

[gar298]

Это новая  инфа .Вопрос в какую сторону улучшает? Как это сказывается на коэффициенте отражения?

при испарении  с графита тама образуеться  какято окись люминия  которая препядствуеть распылу его  титан  в расплаве  недаеть образоваться ентой окисной пленке

[gar298]

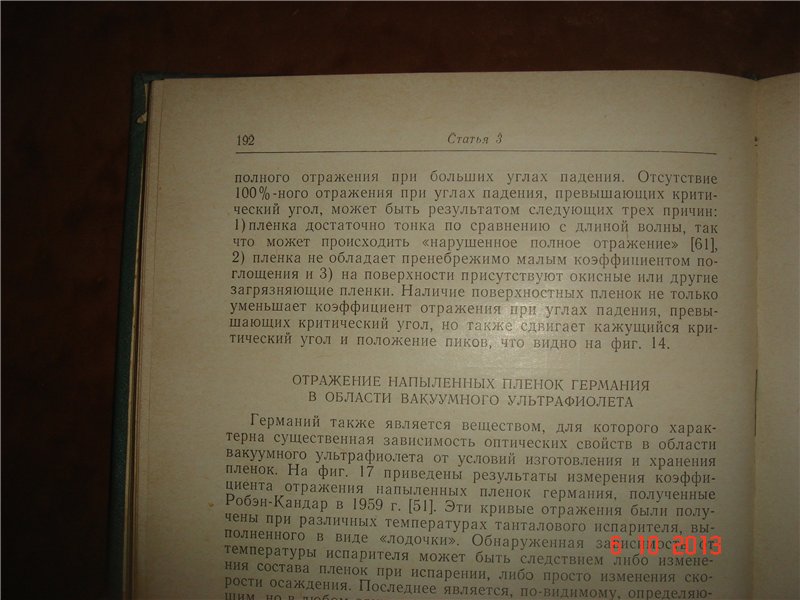

вод про люминий  правда  старые  исследования типа ВМС США

[arkturz]

 Из вики:Оксид бериллия при температурах ниже 800°С устойчив по отношению к расплавленным щелочным металлам (литию, натрию и калию) и почти совсем не реагирует с церием, платиной, молибденом, торием и железом; только при 1800° взаимодействует с никелем, кремнием, титаном и цирконием.
Про люминь молчок,вроде.Из восстановителей тоже его нет в списке
Тигли из него делают,поиск дает производство в Екатеринбурге ,там такие,как на фото.А вот,как ловчей прогреть такой,надо пробовать,может,двумя нагревателями,один снизу,короткая лента фольфрам-молибдена на большой ток,а второй нагреватель спиралью вокруг тигля,проволочный,подключенный к другим контактам.Может,послужит после прокаливания в вакууме..

[gar298]

нитриды вроде  держать люминий
Евгений ну  шо  давай твоё зеркало  с графита  и  фтормагнием  запузырим

[Дмитрий Маколкин]

Можно ещё стеклоуглеродные тигли попробовать: http://www.carbotec.ru/glassy_cru_cil.htm

[arkturz]

Евгений ну  шо  давай твоё зеркало  с графита  и  фтормагнием  запузырим

Запузыривай,если считаешь верным,чего меня спрашивать,я мало в этом понимаю.Шоб блястело,не слазило и не портилось!Тем более,канал доставки вроде налажен,если что,еще раз пришлю.

[gar298]

сегодня попробовал   типа  как написано  люминий  с графита   немного титана  2 стружечки  маленькие
  чета  вылез  какойто ГИМОРОЙ расплавилось  прим также  но  образовалась типа корки  на краю  графитового тигелечка  и цвт  не айс  типа  с желтизной  нарост  похож  на керамику  с еребристостью

все  тож самое

  остываеть    визуально думал что треснул тигелек
 ан нет

 вод  такая борода  выросла  на краю тигля  положил  на ночь травиться

[Дмитрий Маколкин]

Только сейчас сообразил. Нужен алундовый тигель, это же и есть оксид алюминия. Уж с ним-то химической реакции алюминия не будет.

Ещё лучше - корундовые тигли: http://keramomix.net/tigli.html

Цитата:

Корундовые тигли обладают хорошей устойчивостью к агрессивным средам (растворы кислот и щелочей различных концентраций), выдерживают воздействие высоких температур до 1600 - 1700°С. В них можно вести нагревание металлов и их сплавов в высоком вакууме или в любой газовой среде, а также плавить без значительной коррозии тигля металлический алюминий и его сплавы с другими металлами, щелочные и щелочноземельные металлы, кремний, олово, кобальт, никель, висмут, сурьму, железо и др.

[Геннадий 66]

Только сейчас сообразил. Нужен алундовый тигель, это же и есть оксид алюминия. Уж с ним-то химической реакции алюминия не будет.

Ещё лучше - корундовые тигли: http://keramomix.net/tigli.html

Цитата:

Корундовые тигли обладают хорошей устойчивостью к агрессивным средам (растворы кислот и щелочей различных концентраций), выдерживают воздействие высоких температур до 1600 - 1700°С. В них можно вести нагревание металлов и их сплавов в высоком вакууме или в любой газовой среде, а также плавить без значительной коррозии тигля металлический алюминий и его сплавы с другими металлами, щелочные и щелочноземельные металлы, кремний, олово, кобальт, никель, висмут, сурьму, железо и др.

"Слава всевышнему!!", - или лейкосапфир плавленная окись алюминия,  корунд - монокристаллическая окись алюминия, рубин- монокристаллическая с примесью ионов хрома.

[ysdanko]

Только сейчас сообразил. Нужен алундовый тигель, это же и есть оксид алюминия. Уж с ним-то химической реакции алюминия не будет.Ещё лучше - корундовые тигли: http://keramomix.net/tigli.html

Их чем то греть надо. Они же сами не проводят ток...
А что если попробовать вообще без тиглей, например два алюминиевых электрода, а между ними создать высокочастотную дугу, либо просто высокочастотный искровой разряд?

[gar298]

сегодня почти стравил  тигелек  на дне  остались серебристые  вкрапления  те наверно титан. нарост   с верху тигелька   похоже на  остатки графита    с титановым вкраплением воод  такая  клизьма вышла  тигелек  вообще  не пострадал думаю опять попробовать  тока бормашинкой  титанчик  выстрогать

[gar298]

например два алюминиевых электрода, а между ними создать высокочастотную дугу, либо просто высокочастотный искровой разряд?

нее енто не прокатить   если только  как Борис Юрьевич (СКРЫВАЕТЬСЯ )   вспышкой  разрядом пылькнуть  а так  микроскописты  пылят тока  надо материал  и графитовый стержень   при соприкосновении дуга  и плавка

[ysdanko]

например два алюминиевых электрода, а между ними создать высокочастотную дугу, либо просто высокочастотный искровой разряд?

нее енто не прокатить   если только  как Борис Юрьевич (СКРЫВАЕТЬСЯ )   вспышкой  разрядом пылькнуть  а так  микроскописты  пылят тока  надо материал  и графитовый стержень   при соприкосновении дуга  и плавка

Вопрос нуждается в дополнительном изучении. Не обязательно ведь создавать мощную дугу...Может искрить и "потихоньку", а эффект все равно будет, здесь больше вопрос времени напыления. А преимущества очевидны, чистейший люминь и никаких загрязнений.
http://welding.bmstu.ru/content/history/vacuum

p/s Взрыв проволочки в вакууме (Б.Ю) то же хорошо, но это почти не управляемый процесс.
