Вакуумные самоделки

[Игорь А. Грибко]

а как  он посля прокалки  хрупче    и типа  медленно  или быстро

Перед прокалкой формируется спираль (я сворачивал 6-9 проводов по 0,5 ) ,после прокалки этого уже не сделать , вольфрам становится более хрупкий , одновременно у него появляется металлический блеск(более светлый ).
Плавно регулятором доводишь до белого каления (примерно как при испарении алюминия) держишь 30-45 секунд и плавно снижаешь температуру.
 Но проволоку алюминиевую может действительно раскатать. Вероятность скатывания со спиралей меньше ,чем больше изначально поверхность соприкосновения алюминия с вольфрамом.

[gar298]

Игорь  а с графита   пылькал

[Игорь А. Грибко]

Игорь  а с графита   пылькал

Нет не приходилось.

Попробовал с молибдена .Алюминий быстрее разьедает чем вольфрам. Но Фторид магния и монооксид хорошо с молибдена.

[gar298]

опробовал с молибдена .Алюминий быстрее разьедает чем вольфрам. Но Фторид магния и монооксид хорошо с молибдена.

енто я знаю

[Игорь А. Грибко]

Где-то читал, что при испарении алюминия с графита он из-за химической активности при высокой температуре вступает с графитом в реакцию.

[gar298]

высокой температуре вступает с графитом в реакцию.

у меня  был  тока 2го типа сердцевина   типа вставная    из него те стержня  выпилил  вытек  через  вставную часть те сердцевину  а так  по стенкам типа облудился    но не разьел и вид расплава  мне понравился

[arkturz]

люминий слетаеть при расплаве  почти все  не облуживая  вольфрам

Намотка-неправильное решение.может,сверху ровные проволочки вдоль положить?Две или три.Вот так?

[Игорь А. Грибко]

Намотка-неправильное решение.может,сверху ровные проволочки вдоль положить?Две или три.Вот так?

При нагреве вольфрам деформируется иногда скачком и 90% ,что алюминий в таком варианте слетит. Из своей практики , оптимальный вариант : фольга 0,1мм толщиной режется на полоски 8мм шириной и наматывается на спираль из вольфрама из 6-8 проволок по 0,5мм свитых с шагом 1,5-2 см , при этом суммарная толщина алюминиевой  фольги должна быть равномерно два слоя.Расстояние от  алюминия до токовода 10мм,меньше нельзя этот алюминий не испарится.

Для спиралей лучше чем фольга ничего не придумали ,и то бывает часть алюминия не успевает растекаться и сваливается.

[Игорь А. Грибко]

а то я  не  проволочку  надежды  испытовал  тк  люминий  чистый типа  таблетки леденцы  тож  неудобны сваливаються

Игорь,если надо могу поделиться фольгой , ну с килограммчик не проблема.

[gar298]

да нее пока   попробую  тигелек   графитовый по случаю зацепил 2 стаканчика укоротил до 2 -3сммолибденчиком типа оберну  и пылькну
  Игорь  а как фольга типа пищевая пробовал   тож полосками и обмотать

[Игорь А. Грибко]

да нее пока   попробую  тигелек   графитовый по случаю зацепил 2 стаканчика укоротил до 2 -3сммолибденчиком типа оберну  и пылькну
  Игорь  а как фольга типа пищевая пробовал   тож полосками и обмотать

Попробовал сегодня сделать тигелёк из оксида циркония ,что ты прислал.Всё нормально только не получилось прогреть до испарения , алюминий расплавился и всё. С тиглем надо кумекать как увеличить соприкосновение с молибденом ,хотя у графита теплопроводность выше чем у окиси циркония , может и получится.

[lipaal]

А мож кому под это дело - под регулировку напряжения нагревателей - нужен ЛАТР?
2А... А то лежит без дела, жалко.....

[gar298]

тигелёк из оксида циркония

а я чета енту тему  не пробовал  типа  просверлить  и греть
я грею типа  двойную фольгу типа корыта большого  под размер тигелечка то  проест  то тигелечик  треснеть

[gar298]

надо попробовать   цирконий растолочь потома  с дист водой  замесить  и в лодочке  слепить типа лодочки поменьше   прожечь  и пылькнуть  или типа лодочку    нагретую  промазывать ентой суспензией до образования  корки ато ентот люминий  усу плеш проел мне

[Игорь А. Грибко]

надо попробовать   цирконий растолочь потома  с дист водой  замесить  и в лодочке  слепить типа лодочки поменьше   прожечь  и пылькнуть  или типа лодочку    нагретую  промазывать ентой суспензией до образования  корки ато ентот люминий  усу плеш проел мне

Скорее всего при нагревании отскочит. Добавляют какое-то связующее.

[Геннадий 66]

Пока изучал "предмет" собирая в электронном виде всевозможную литературу попался довольно содержательный справочник : Автор Фред Розбери " Справочник по вакуумной технике и технологии"  перевод с английского, может у кого еще нет такой публикации, - написано содержательно и доступно.

[arkturz]

Скорее всего при нагревании отскочит. Добавляют какое-то связующее

Борис Юрьевич советовал Колодий в качестве связующего толчёных(бериллиевых,кажись) прокладок под транзисторы,после прокаливания держат форму.

[Игорь А. Грибко]

Борис Юрьевич советовал Колодий в качестве связующего толчёных(бериллиевых,кажись) прокладок под транзисторы,после прокаливания держат форму.

Надо экспериментировать. Посмотрел на аукционах - самое дешёвое по 10 баксов за штуку ,вольфрам с керамикой.
Посмотрел состав коллодия. Странный ,и нет температуростойких компонентов. Чем интересно он удерживает.

[gar298]

сягодня  истолок цирконий   правда  не сильно мелко расстворил  в дист воде    пробовал кисточкой мажиться хорошо  но  2 слой типа  плохо ложиться типа первый  снимаеть  далее см 1 слой  пленка  ровная  но  атгезии никакой типа мела  пальцем  просто стираеться

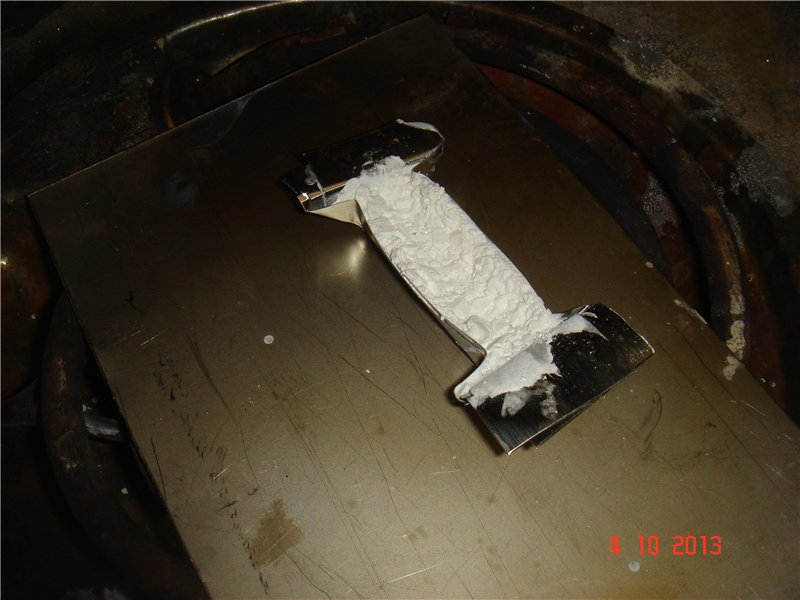

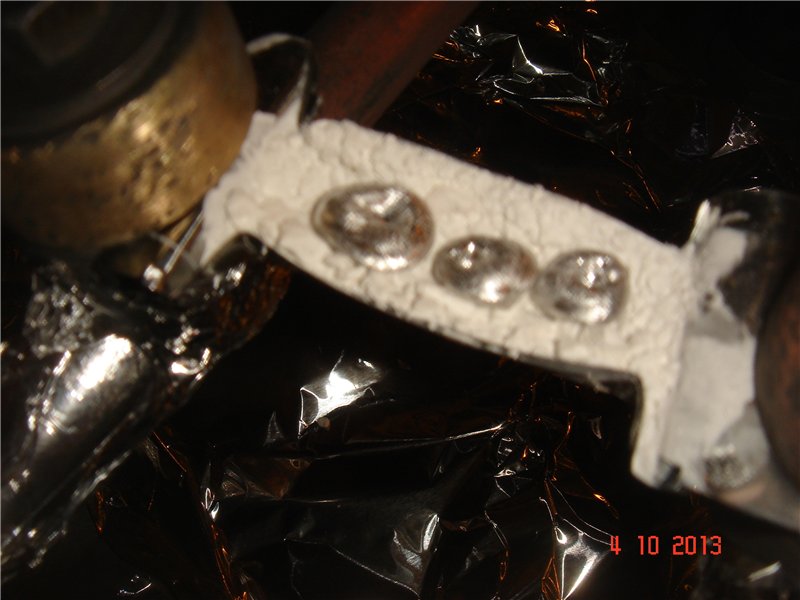

  короче наложил  кашицу в лодочку- двойную  молибден типа утромбовал  типа  с углублением подсушил   насыпал леденцов  люминиевых хч  и в камеру

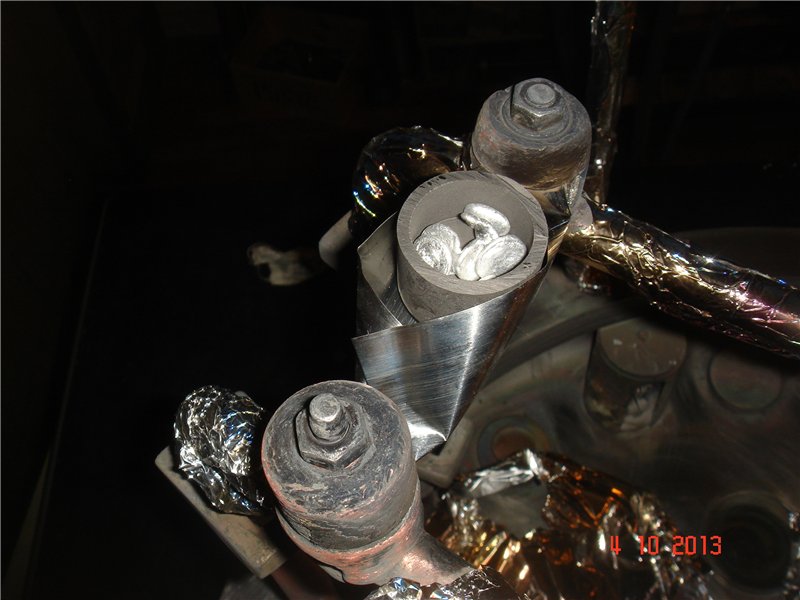

ешо  от графитового тигеля  на  микро плавок  отпилил колпачек   сделал типа лодочки рубашки из молибдена насыпал  туды тож леденцов  люминиевых  и тоже в камеру  тока на др  токоввод
положил ориентированно 2 стекла  на против друг друга на оснастке  и откачал до вв
1  грел  циркониевый   бутыльброд сначала немного упал вакуум потома  восстановился   потома  видать шото полетело    на фотометре типа просветления пошло потома  типа  маленькая хиросима  видать  люминий  начал свою работу
ну  и потом успокоилось  и прим 80 проц  затемнения легло
 далее подвел 2 стекло  под  графитовый  бутерброд тама   пошло  более менее  но подольше  напылилось прим  2-3 шкалы на  просвет





вод  на цирконии

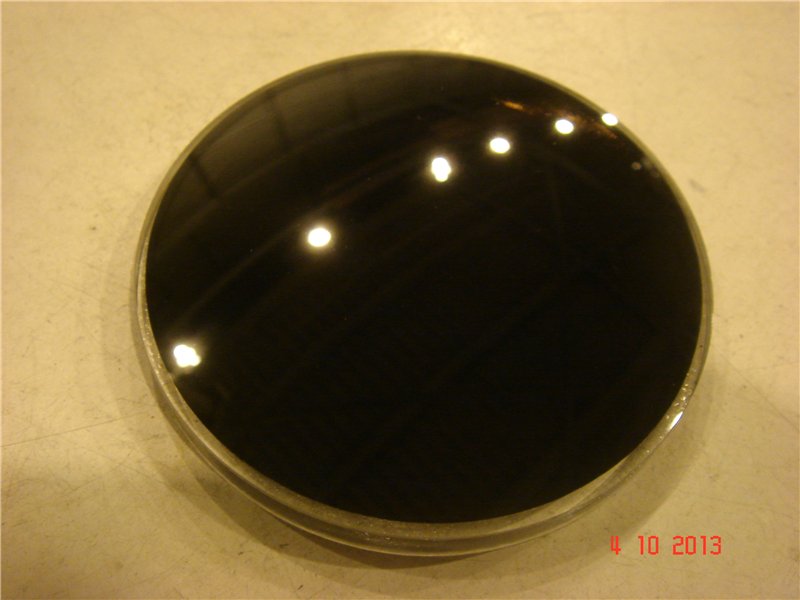

  так  вышло зеркало  темное  ну  никак люминий

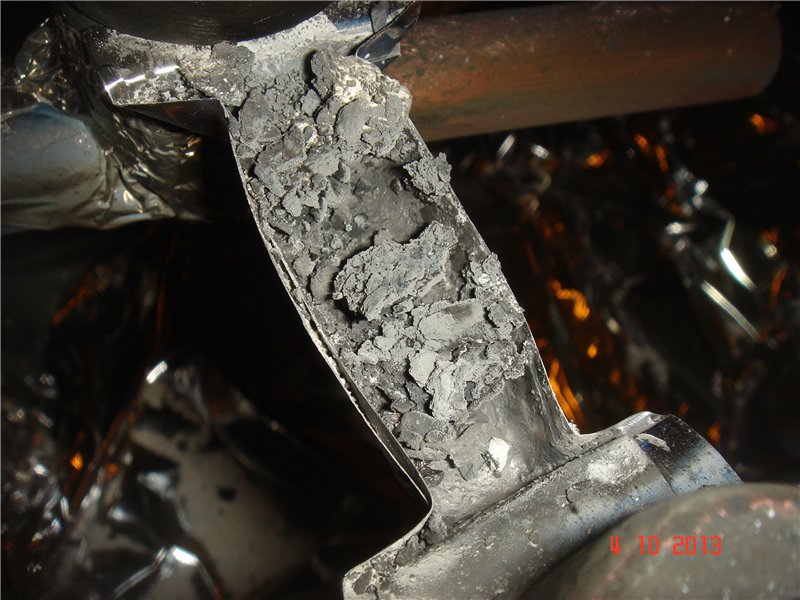

вод что люминий сделал  с тигелечком



енто графит

 расплав  остаток люминия
 цвет напыления  вроде хороший НННОООО  первоночально чтото  летело   не люминий  тыльная сторона  темная
1 покрытие снялось  в концентрате  быстро  2  с графита   прим 4-5 мин
 пылькал без нагрева  и защиты и концентрация щелочи  большая


ВООБЩЕ СТРАННО цирконий  не должон  был  с люминием  реагировать  могеть  и не цирконий

[Игорь А. Грибко]

Вчера проводил эксперименты с оксидом циркония. В хламе обнаружил подшипник сломанный подшипник из этого материала.
Расколотил внешнее кольцо и из куска сделал такой тигель.

Сначала провёл первое напыление - получилось почти чистое, но на тигле осталась капля алюминия , зарядил повторно ,чтобы доиспарить - получилось тёмное напыление и тигель треснул пополам. На изломе видно ,что алюминий проел тигель на 0,5мм в глубину ,получилось какое-то соединение по цвету как алюминий но по твёрдости намного больше .
  Для выяснения обстоятельств изготовил ещё один тигель и стал более внимательно проводить испарение. Получается следующее - до какой-то температуры алюминий уже находится в расплаве ,но ещё  не испаряется он формируется в виде капля на поверхности тигля и не смачивает его, но как только нагревается до испарения вместе с испарением начинает растекаться по тиглю,т.е. происходит смачивание , скорее всего образуется сплав алюминия с материалом тигля . Отсюда и тёмное напыление. Получается оксид циркония не подходит.
