[gar298]

попробовал  маленький регулятор  индуктивность не регулирует

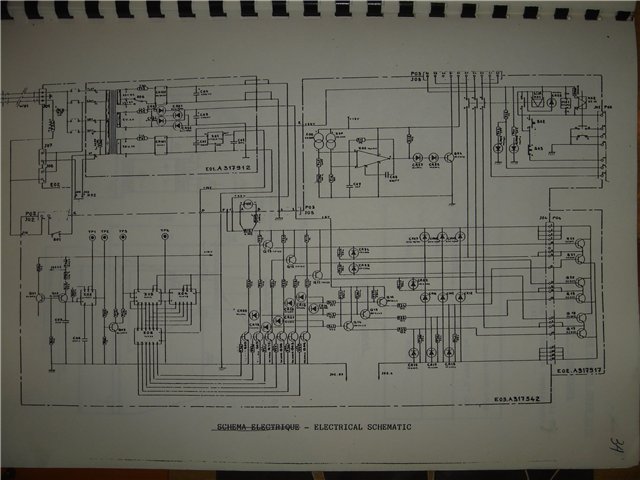

разбирался  с регулятором   от комплекта БАЛЬЦЕРС Усе пролазив понял что  он от другого блока  с высоковольтной схемой для  ионной очистки полностью не совпадение  по разводке
 нешел  латр древний  и слабенький восстановил  и прикрутил вроде тянет

размер позволяеть скомпоновать все вместе

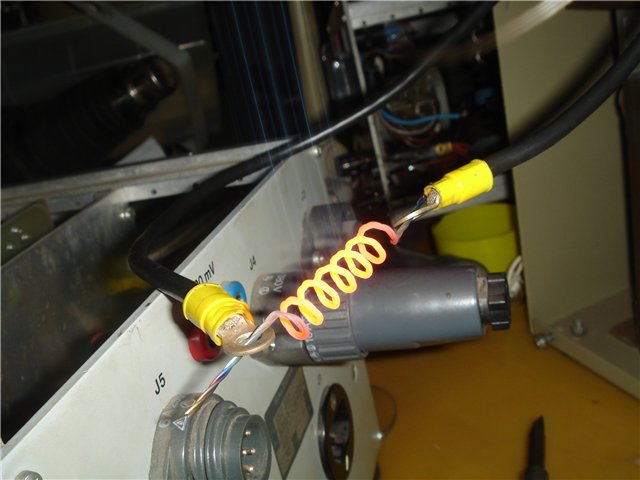

вот на 4 вольтах нагрев  спирали -тянет

думаю при таком   жаре  люминий  пойдеть в расплав

спиралька  посля  прогрева  явное выделение  окиси вольфрама
надо подводящие проводки увеличить и может еще вентиляторик на латр ато слабоват  и можно пробовать пылькнуть пробную загрузку правда пока без вращения и нагрева







амперметр на блоке  интересен   двйной рамкой на 400ма для высоковольтного и 10ампер для резестивного  все в одном флаконе

[Philipp]

Отпилил для трубы к телескопу, а донышко могу тебе прислать, для опытов.

[gar298]

ААА  вшивый все про баню   я думал камеру воять будешь
мнеб типа сковородки  прим 300мм для продолжения дизайна

[Philipp]

Есмь такая сковорода, правда вся в нагаре, отскребать надоть,... Прислать?

[Пецык Алексей]

Весной буду на даче. Если батя не сдал в металлолом, то там должна быть алюминиевая кастрюля, диаметром сантиметров наверное 35 и высотой порядка полметра. Толщина стенки - миллиметров 5 наверное. Изрядно краской заляпанная. Ежели нужна для камеры - могу пошукать...

[gar298]

сделал провода   к клеммам резестивников 3шт масса общая  2 на 2 испарителя

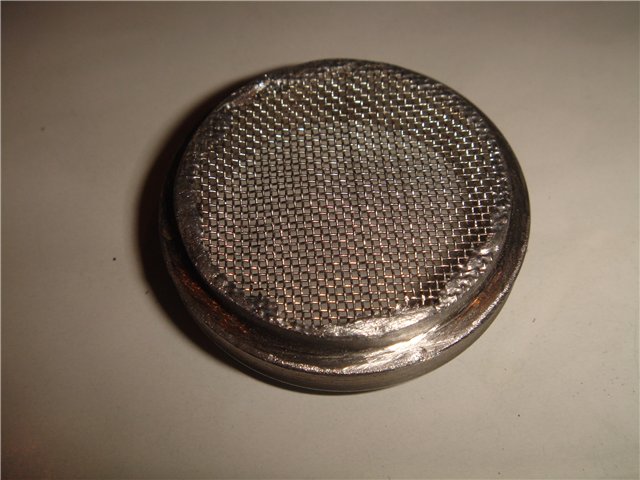

в прокладке для быстросьемного соединения припоял  сеточку  (фильтр  для на всякий случай чтоб не повредить турбик


сначала поставил прям перед  турбиком потома покумекав решил что лучше  перед крантиком и камерой тк  если сетку и засосет то в клапане останеться  а не в турбинке
вообщеполучился барахла полный стол
пока  мне не надо надо пылькнуть потома развивать дальше есть идейка  на ентой основе  прим 350-400мм камерку наростить
вод типа со светом снял  что получилось комплект


[Philipp]

Весной буду на даче. Если батя не сдал в металлолом, то там должна быть алюминиевая кастрюля, диаметром сантиметров наверное 35 и высотой порядка полметра. Толщина стенки - миллиметров 5 наверное. Изрядно краской заляпанная. Ежели нужна для камеры - могу пошукать...

Еще идейку подброшу: Если камеру сделать из стекла, как аквариум, взять карказ железный из уголка, а потом его, снаружи толстым стеклом облепить на герметик, наверно не раздавитъ...

[ysdanko]

Еще идейку подброшу: Если камеру сделать из стекла, как аквариум, взять карказ железный из уголка, а потом его, снаружи толстым стеклом облепить на герметик, наверно не раздавитъ...

Только герметик не газящий найдите. Скорее всего в природе такого не существует, точно так же как не газящего литья из люминя.  Люминь вызывает большие сомнения. Делают конечно из него вакуумные емкости, но в основном для доильных аппаратов. А это не наш случай. Кастрюлю из толстостенной нержавейки надо искать.

[Philipp]

Игорь, если позволишь, пару снимков, - это я дальше свою трубу пилил, пополам пилить  жаба задавила, отрезал конец, правда диаметр маловатъ, если апертура не позволит, думаю раскатать или лепестки нарезать...

[gar298]

я в телескопах как свинья в апельсинах
сегодня если все гуд  попробую пылькнуть стеклянные палочки  алюминием
фоткну  ху из ху  выйдеть

[Геннадий 66]

Еще идейку подброшу: Если камеру сделать из стекла, как аквариум, взять карказ железный из уголка, а потом его, снаружи толстым стеклом облепить на герметик, наверно не раздавитъ...

Только герметик не газящий найдите. Скорее всего в природе такого не существует, точно так же как не газящего литья из люминя.  Люминь вызывает большие сомнения. Делают конечно из него вакуумные емкости, но в основном для доильных аппаратов. А это не наш случай. Кастрюлю из толстостенной нержавейки надо искать.

Силикон некоторое время газит, если его прогреть до 150-160 градусов 5-6 часов газить перестает герметизацию во вакууму дает хорошую  на него сажали датчики ПМТ  и ПМИ.
Камеру из "черняги" по "хамски" сваренную не могли вывести на режим пока не покрыли ее корпус снаружи  силиконом вкруговую
После в ней делали катодное распыление............., видел ее в работе.

По нержавейке:-  присмотрел трубу 610Х5 наруж 610 толщина 5мм как думаете хватит толщины?

[Philipp]

Еще идейку

Силикон некоторое время газит, если его прогреть до 150-160 градусов 5-6 часов газить перестает герметизацию во вакууму дает хорошую  на него сажали датчики ПМТ  и ПМИ.
Камеру из "черняги" по "хамски" сваренную не могли вывести на режим пока не покрыли ее корпус снаружи  силиконом вкруговую
После в ней делали катодное распыление............., видел ее в работе.

По нержавейке:-  присмотрел трубу 610Х5 наруж 610 толщина 5мм как думаете хватит толщины?

Тоже думал по этому поводу - взять трубу широченную сталепрокат где-то на 500, отчекрыжить кусок самтиметров в сорок - пятьдесят, торцы на токарнике на конус сточить, что бы потом крышки сами себя прижимали, тогда герметика особо не надо, только резина из пассиков, типа...

[ROVIAN]

Тоже думал по этому поводу - взять трубу широченную сталепрокат где-то на 500, отчекрыжить кусок самтиметров в сорок - пятьдесят, торцы на токарнике на конус сточить, что бы потом крышки сами себя прижимали

А нужно ли на конус ? Есть резиновый уплотнитель с "канавкой"  4,5,6 мм.     Ворос только, что за резина.

[Philipp]

Тоже думал по этому поводу - взять трубу широченную сталепрокат где-то на 500, отчекрыжить кусок самтиметров в сорок - пятьдесят, торцы на токарнике на конус сточить, что бы потом крышки сами себя прижимали

А нужно ли на конус ? Есть резиновый уплотнитель с "канавкой"  4,5,6 мм.     Ворос только, что за резина.

вариантов много... Игорь чен-ть сообразит.

[gar298]

НУУУ поехали смотрим что дурная голова  накрутила

поставил  из проволочки подставку  для стеклышка   стекло прим 90мм положил  с боков  трубочки стеклянные  для  эксперимента  и одно диоптрийное стекло 65мм

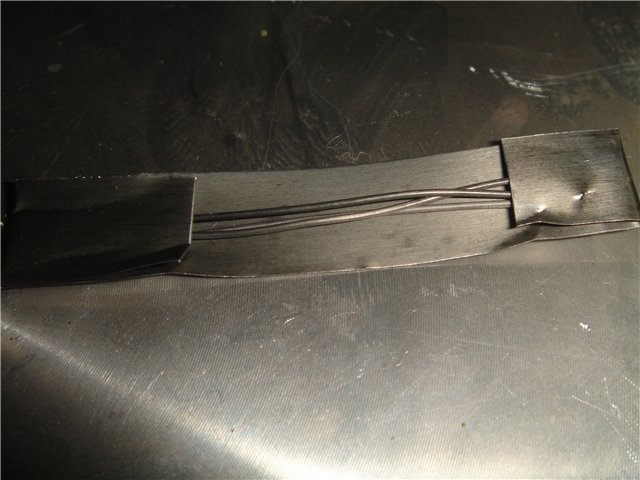

вод такой испаритель  согнул  фольга молибден  внутри проволочки вольфрам
положил  люминий

ВОД пылькнул  все пропылилось
в темную те  без оптического контроля  и амперметра  пылькать непривычно
напылилось  сначало люминий  далее  видать грязюка  подпыл темный
вывод
1 грязь
2 течь
был ешо  не сильный поджим
в начале откачки  проявилась течь  при промазки красителем самоликведироваласьте- заткнулась

[gar298]

вод так выглядеть испаритель после  пропыла

вод образец  диотрийного стекла 65 мм с наружи гуд(почти)

 внутри  не айс типа  защита  хреновая
грязь скорее всего от крепежа прогрелся и загазил

[gar298]

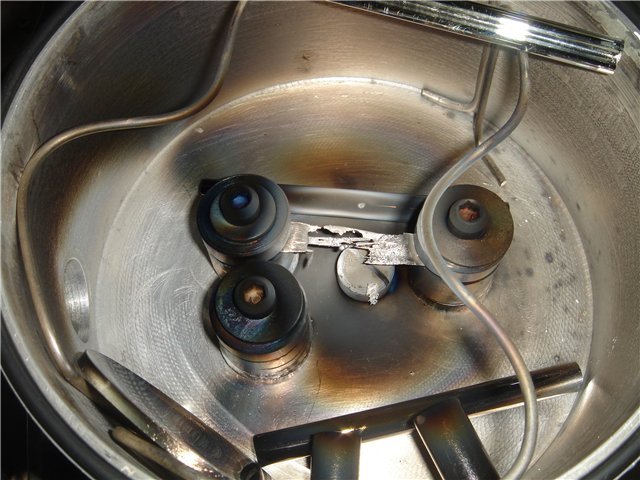

след  на крышке камеры

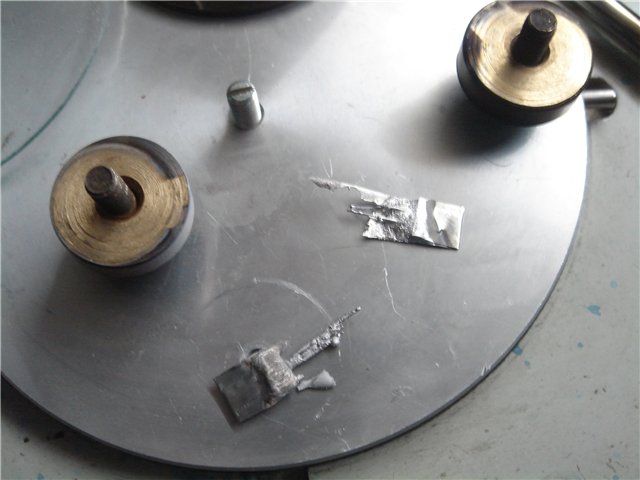

останки испарителя посля алюминия  и токовводы зажимы  загрезненые

вод тут подтекало  воздух типа забоины на металле  и тк прокладка тонкая те площадь маленькая  и  сочилось

[gar298]

пошел  к тыкарю проточил  с др стороны более качественно  и сам потома  еще  потер шкурочкой

типа макро само место уплотнения желательно  получше

опыт 2

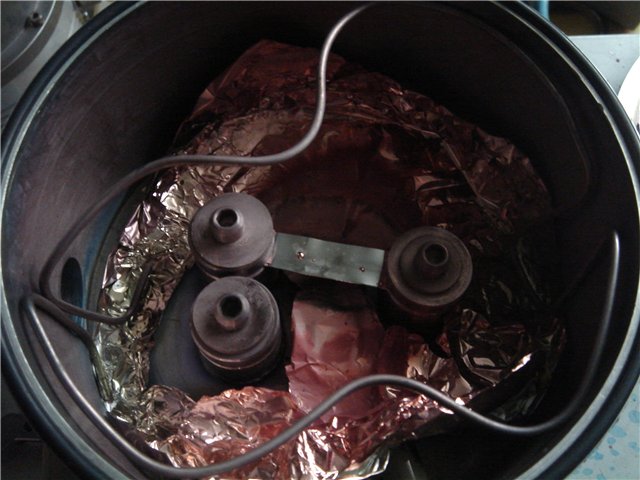

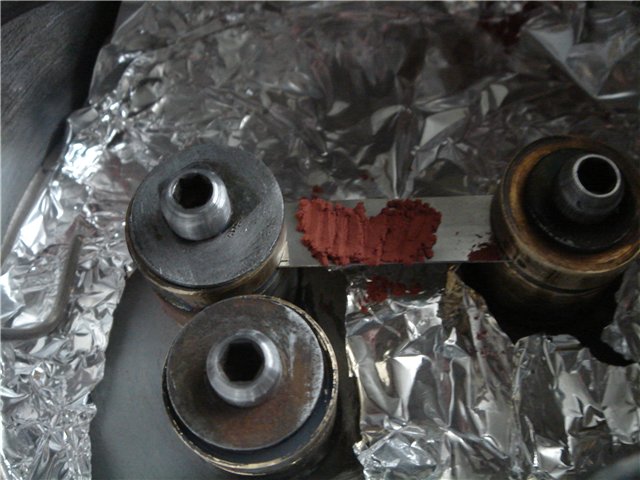

крышку проточил  болтики отдраил фольгу проложил в испаритель заложил  медь порошок хч

пылькнул  опять в темную пропыл нормальный  НОО грязюка  летела сначала  потом нет

[gar298]

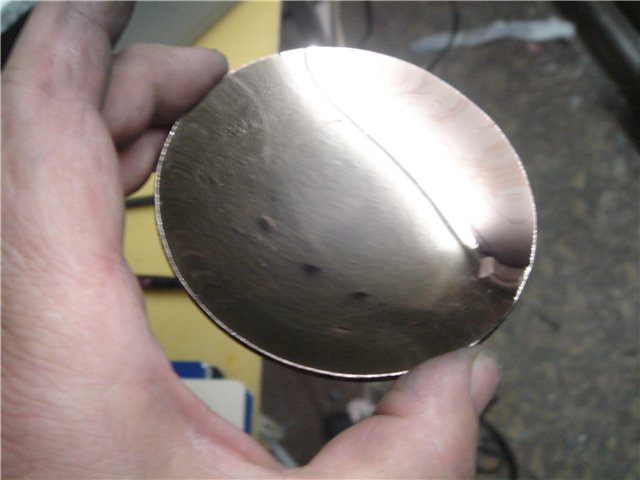

образец 65 мм медь внутри пылькалось

с наружи

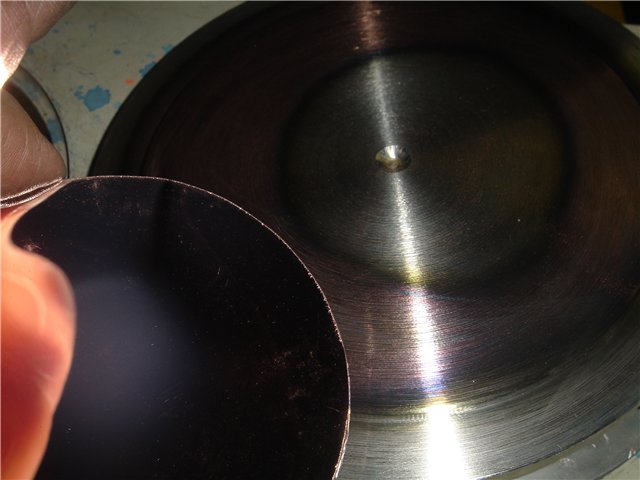

пропыл крышки

образец 90мм  медь

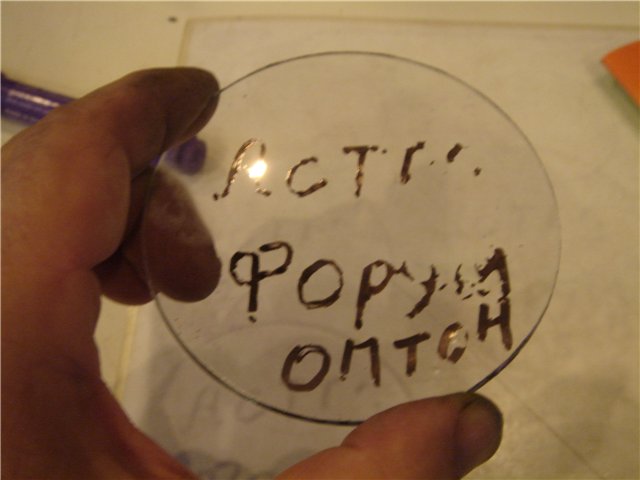

прозвонил покрытие  сопротивление 0 потом фломастером написал  и протравил немного подтравилось

[gar298]

Стеклянные палочки покрытые алюминием  хорошо почти линейно отражають лазерный луч в полосу


на полу полоса  и на потолке

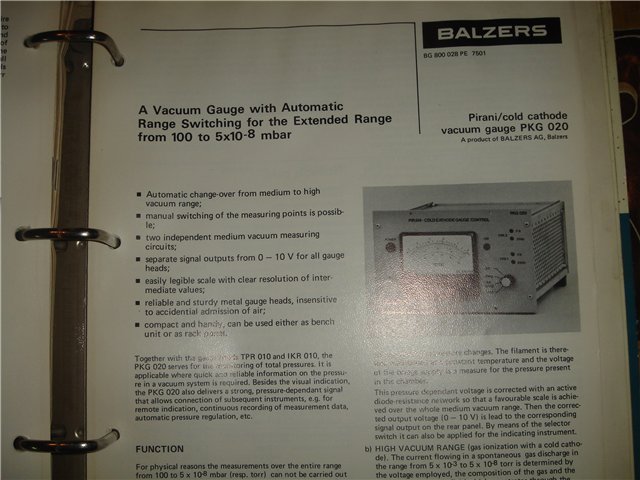

использовал вод такой вакууметр правда немного глючить

его габариты и датчики пока правда вв вакуумный не подсоединял

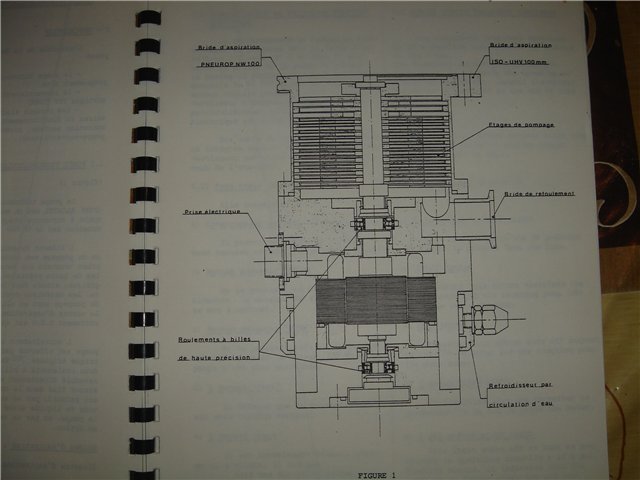

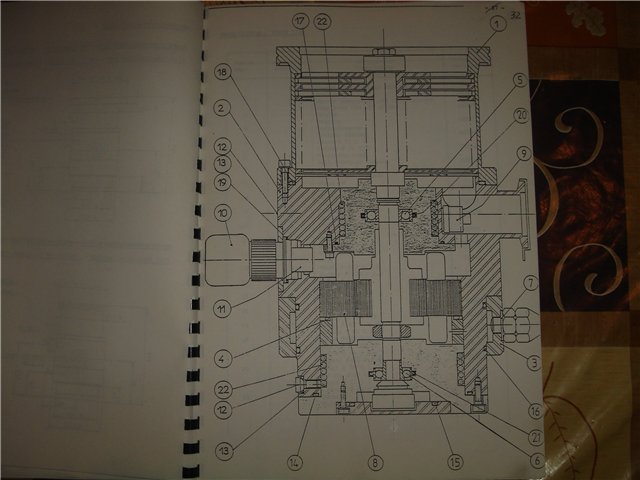

это по турбомалекулярному насосу
