Вакуумные самоделки

[lipaal]

NIK-KULE    gar298    -    За плохое качество напыления 315 мм зеркала   В теме    02.01.2013 [15:49:49]
брачек

Брак не бывает только у того - кто ничего не делает

[gar298]

Продолжу  откачивал откачивал   прокладки поставил др манометр больше 25 едениц не кажеть 2 раза ешо  проливал на течь загребала все синие   потома  по звуку  турбика  непонятно  тон работы высокий а на манометре  усе равно 25 едениц  прикрутил  вакууметр стеролчный элекктроный и усе  встало на свои места  дело было не в бобине

[gar298]

вод типа репортаж  с вакууиных испытаний правда темновато(как у ЮРЬЕВИЧА)  но потома   свету прибавлю

[deen]

Собирал трансформатор тесла, ну так побаловаться просто, но оказалось, что по характеру свечения воздуха можно примерно определять степень разряжения.
(могу фотки выложить, если найду)
Игорь кажется их видел.

[gar298]

раньше  по разряду  и мерили

[ysdanko]

раньше  по разряду  и мерили

Ну да. Размер темного катодного пространства тлеющего разряда зависит от длины свободного пробега в газе. Вполне можно по визуальной картинке оценить степень разряжения. Что бы создать тлеющий разряд можно воспользоваться высоковольтным трансом и умножителем, например от кинескопа телевизора или старого монитора.


Кстати сегодня нашел, где относительно недорого продают вольфрамовые электроды. 3х200 примерно 210р за шт, но это у нас в Тюмени. Отлично подойдут для резистивного испарителя.

[gar298]

можно и типа  донсорвалем или просто от авто бобины  с преобразователем  у мну  для  разряда есть разрядник злектронный  от 12 воль его типа  на тлеющий разряд  подсоеденить  и малень кий вч  разряд из радиостанции  или от уф  облучателя  с петлей вч  в виде шарика

[kryptonik]

Замерять вакуум, дело, конечно полезное, но не такое уж обязательное. Мне как-то напыляли зеркальце, так ориентировались исключительно на время работы насосов и то типа «сходим пообедаем и пыльнем».

[gar298]

ну тута др дело тк  проверенная установка  да мона в слепую пылить а тута пока кирогазик самопальный  и с дырками и криворуко собранный нуно знать скока  вакууум примерно и  счя  подумываю  чтоб типа окошка сделать ну итд итп

[ysdanko]

можно и типа  донсорвалем или просто от авто бобины

То же вариант. От автомобильной катушки.  Делали из нее очень хорошие источники. Есть еще вариант - катушки от тракторного "магнето".

[gar298]

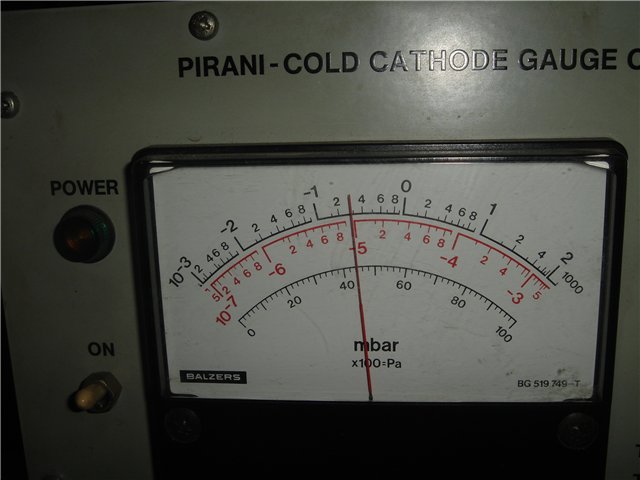

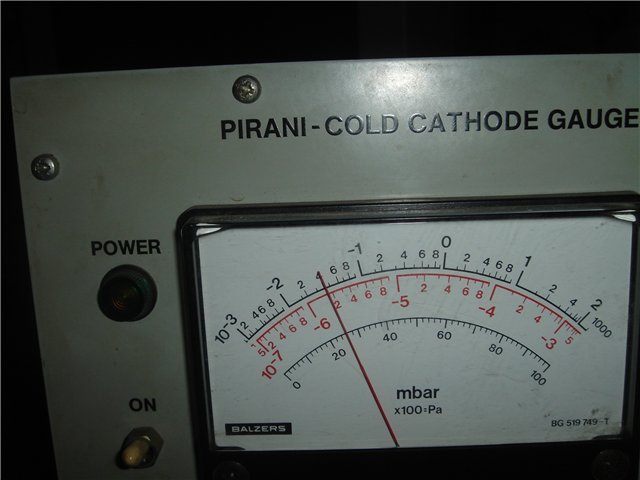

счя задействован датчик давления  форвакуума

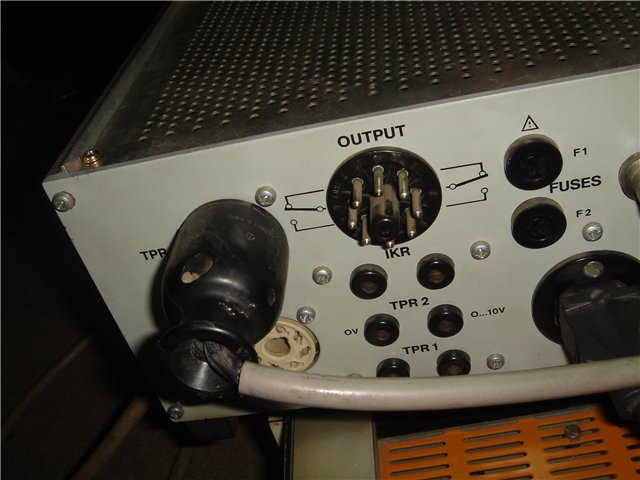

задняя часть вакууметра  с  выходами на управление клапанами

вод такой  датчик  на высокий вакуум  надо делать переходник

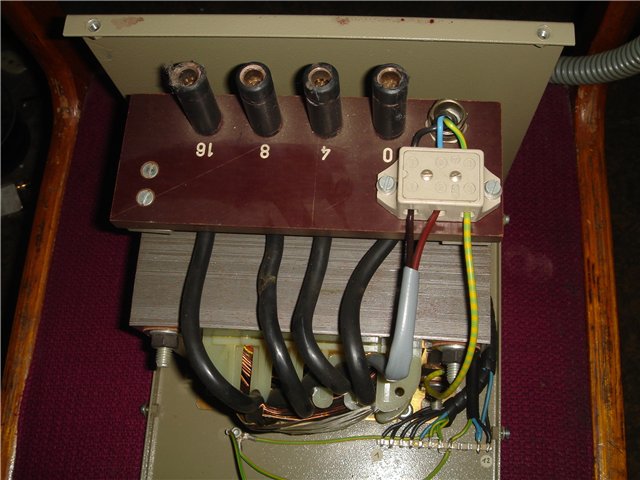

для работы  испарителей те  нагрев  резестивный  хочу  подключить вод  такой готовый блочек  из 2 частей  1 электронного управления  второй  транс  на большой накальный ток  с несколькими напругами

[Дмитрий Маколкин]

Из чисто спортивного интереса пробежался по Ebay - там можно найти довольно много промышленного оборудования. Нашлась и вакуумная техника. Есть насосы, вакууметры, затворы, датчики и ещё много всякого.
Например, слвсем не дорого вакууметр:
http://www.ebay.com/itm/LEYBOLD-HERAEUS-IONIVAC-IM21-VACUUM-GAUGE-/230910943034?_trksid=p5197.m1997&_trkparms=aid%3D222002%26algo%3DSIC.FIT%26ao%3D1%26asc%3D16%26meid%3D4820284990858714706%26pid%3D100016%26prg%3D1006%26rk%3D5%26sd%3D400192338619%26

[lipaal]

Из чисто спортивного интереса пробежался по Ebay - там можно найти довольно много промышленного оборудования. Нашлась и вакуумная техника. Есть насосы, вакууметры, затворы, датчики и ещё много всякого.
Например, слвсем не дорого вакууметр:
http://www.ebay.com/itm/LEYBOLD-HERAEUS-IONIVAC-IM21-VACUUM-GAUGE-/230910943034?_trksid=p5197.m1997&_trkparms=aid%3D222002%26algo%3DSIC.FIT%26ao%3D1%26asc%3D16%26meid%3D4820284990858714706%26pid%3D100016%26prg%3D1006%26rk%3D5%26sd%3D400192338619%26

На ебее народ купил блок стержня лазера и блок накачки от дальномера Абрамса М-1... чего то вроде в 300-400 уе вложились...
А непонятно - этот лот с датчиком или просто индикаторная честь?

[gar298]

скорее всего  без датчиков  и проводов - вообще  мона  и наши прикрутить тока отюстировать и провод  на  вв датчик просто  вч эранированный  и ср 50 разьем

[gar298]

Ну, а лазер ..................................

ГЕН не понял

[vits]

Да я сам не понял, причем-тут лазер от "абрамса" .....................

Для фотонной полировки.

[deen]

Игорь, а как будешь в своей миникамере бороться с первичным выходом всякого г. из алюминия?
Вроде надо сначало прогреть его хорошенько, потом уже чтоб на зеркало начало напыляться.

[Morozyako]

Я устал это переводить.
Я бы хотел обратить внимание модераторов на пункт 2.3- соблюдение правил русского языка. Если старого больного деда почему-то можно пинать во всех, созданных им, темах, то почему-то другим можно гадить набором терминов без синтаксиса, логики и прочих основ русского языка.

[Morozyako]

Ну если китайцем...

[kryptonik]

Видно это не такое безопасное дело вакуум, без чудинки ну ни как. Поосторожнее с ним.
