Re: Самодельные бинокуляры
« Ответ #840 : 10 Июн 2016 [10:55:15] »
Спасибо. Четыре месяца в гараж ходил, как на работу :).

Оффлайн pga69

  • Новичок
  • *
  • Сообщений: 43
  • Благодарностей: 1
  • Мне нравится этот форум!
    • Сообщения от pga69
Re: Самодельные бинокуляры
« Ответ #841 : 10 Июн 2016 [15:38:47] »
Прошу совет - хочу сделать простейший бинокуляр. Не могу решить, делать его на базе  МАК 127 или рефрактора SkyWatcher 1021. В качестве окулярного узла хочу применить простейший вариант  - по две штатные зеркальные диагонали. В случае с МАК 127, как я понимаю, такой вариант нормально пройдёт, а вот в случае с рефрактор SkyWatcher 1021 скорее всего будут проблемы из-за реечного фокусёра. С самодельным окулярным узлом связываться не хочется - т.к. проект может затянуться на неопределённое время.  ::)
Levenhuk SkyMatic 127 GT MAK
Celestron OMNI XLT 102
Sky-Watcher SK 1021
Celestron CPC800
Монти NexStar 6/8

Оффлайн korn64

  • *****
  • Сообщений: 996
  • Благодарностей: 83
  • Мне нравится этот форум!
    • Сообщения от korn64
Re: Самодельные бинокуляры
« Ответ #842 : 10 Июн 2016 [21:15:02] »
по две штатные зеркальные диагонали

Прямого изображения не получите.

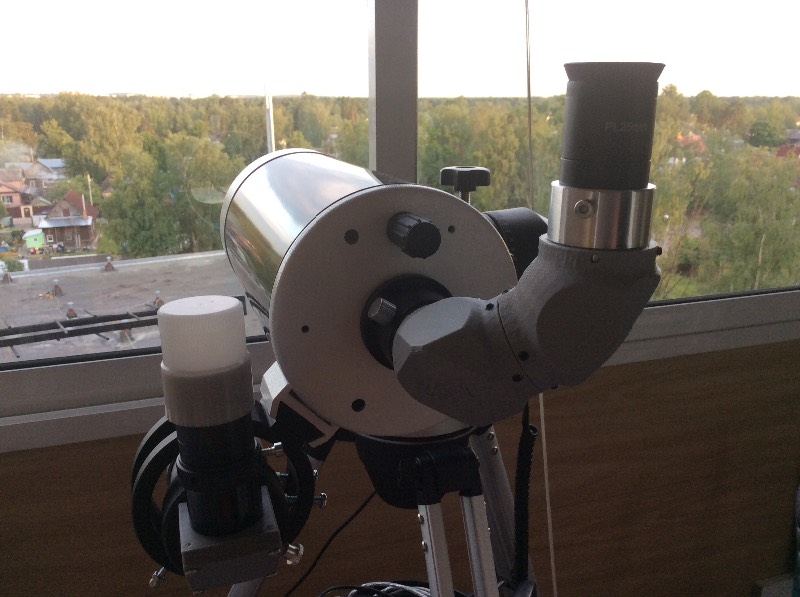

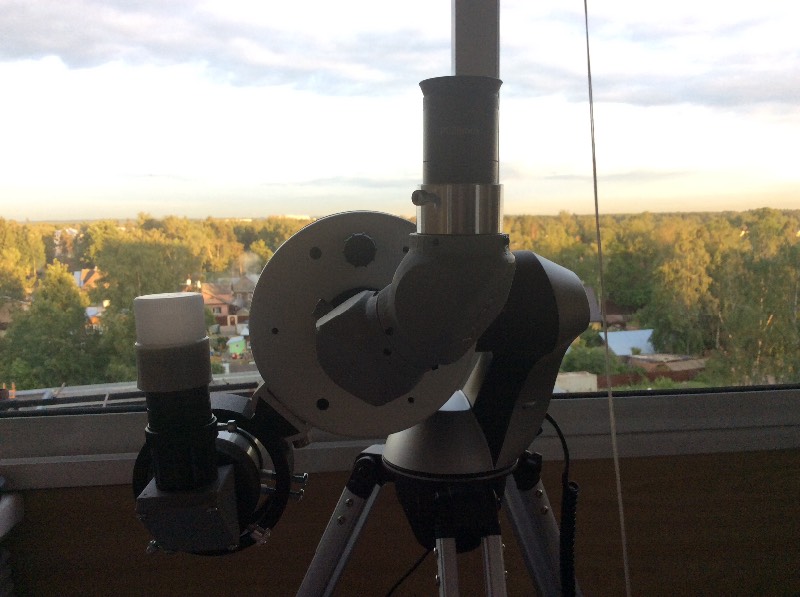

Если хотите получить полностью оборачивающую систему, смотрите в сторону EMS Мацумото. Я выше в этой теме описывал свой самодельный вариант его конструкции. У МАКа 127 (у меня такой) хода фокусера хватает. По поводу 102 трубу - не знаю.
Вот второй трубы МАК нет, к сожалению.





« Последнее редактирование: 10 Июн 2016 [21:26:55] от korn64 »
Deagostini 114/1000
SW Mak 127/1500 SkyMax OTA
БПЦ-4 12х40; Celestron 10x50

Оффлайн pga69

  • Новичок
  • *
  • Сообщений: 43
  • Благодарностей: 1
  • Мне нравится этот форум!
    • Сообщения от pga69
Re: Самодельные бинокуляры
« Ответ #843 : 11 Июн 2016 [11:54:37] »
МАКи на барахолках проскакивают. Мне пока прямое изображение не нужно.
Levenhuk SkyMatic 127 GT MAK
Celestron OMNI XLT 102
Sky-Watcher SK 1021
Celestron CPC800
Монти NexStar 6/8

Оффлайн papa Slava

  • *****
  • Сообщений: 1 818
  • Благодарностей: 196
  • Звёзды заходят в море!
    • Сообщения от papa Slava
Re: Самодельные бинокуляры
« Ответ #844 : 13 Июн 2016 [17:30:06] »
...Осмелюсь показать свой биноскоп....
ВЕЩЬ, однако! Призмы от чего? Блоки самодельные или заводские от чего-то? Параметры объективов?
Перемещаюсь на вело и созерцаю в стереотрубу.

Оффлайн Salex

  • *****
  • Сообщений: 638
  • Благодарностей: 94
  • Мне нравится этот форум!
    • Сообщения от Salex
Re: Самодельные бинокуляры
« Ответ #845 : 13 Июн 2016 [21:01:19] »
Призмы от МБС-200, остальное самоделка. Объективы - Юкон 100.

Оффлайн papa Slava

  • *****
  • Сообщений: 1 818
  • Благодарностей: 196
  • Звёзды заходят в море!
    • Сообщения от papa Slava
Re: Самодельные бинокуляры
« Ответ #846 : 13 Июн 2016 [23:19:35] »
Как впечатления от призм? Какого они размера? Есть ли смысл с ними связываться?
Перемещаюсь на вело и созерцаю в стереотрубу.

Оффлайн Salex

  • *****
  • Сообщений: 638
  • Благодарностей: 94
  • Мне нравится этот форум!
    • Сообщения от Salex
Re: Самодельные бинокуляры
« Ответ #847 : 14 Июн 2016 [10:40:02] »
Призмы просветлены. 26х29.

Оффлайн korn64

  • *****
  • Сообщений: 996
  • Благодарностей: 83
  • Мне нравится этот форум!
    • Сообщения от korn64
Re: Самодельные бинокуляры
« Ответ #848 : 14 Июн 2016 [10:56:58] »
Осталось собственно выбрать биноприставку и примостырить. Бюджет на бино ~ 250$ включая диагональ , окуляры и экстендер ( если он нужен )

Купить на Авито б/у биноприставку АУ-12 от микроскопа, попросить Сатурна, чтобы он выточил переходники или это сделать собственными силами. Прикупить от Деагостини "Собери свой телескоп" окуляры по 300 руб. за штуку на Озоне (неплохие Плесслы 12,5 и 25 мм). Но можно оставить и микроскопные окуляры, один из них с диоптрийной подстройкой.

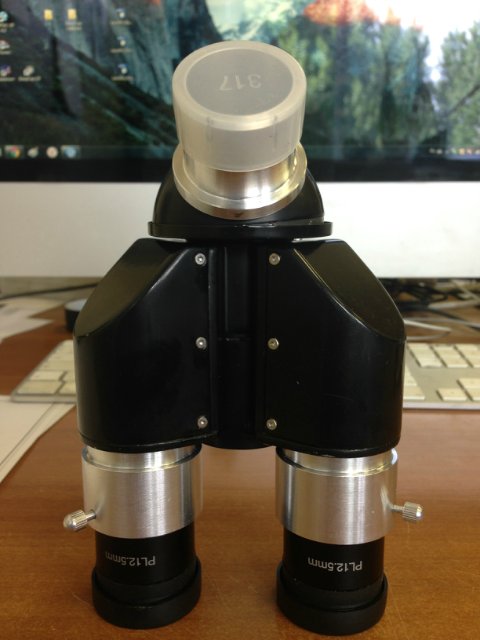

У меня вот такая получилась.




Но главное, чтобы заднего отрезка объектива хватило. Ход луча порядка на 100 мм увеличивается.
Deagostini 114/1000
SW Mak 127/1500 SkyMax OTA
БПЦ-4 12х40; Celestron 10x50

Оффлайн Андрей Лёвин

  • *****
  • Сообщений: 9 538
  • Благодарностей: 467
    • Сообщения от Андрей Лёвин
Re: Самодельные бинокуляры
« Ответ #849 : 14 Июн 2016 [11:37:32] »
 Давайте тему бинокуляров не засорять псевдо-бино девайсами? Может, модераторы в соответствующую тему размышления про биноприставки  перенесут?
"Если какое-то занятие достойно того, чтобы тратить на него время, то следует его делать хорошо." (19-кратный экс-рекордсмен мира в беге на длинные дистанции Рон Кларк).

 "Когда достигнешь своей цели, умиротвори свой ум пассивным созерцанием..." ( восточная мудрость).

Оффлайн Hermit

  • *****
  • Сообщений: 2 301
  • Благодарностей: 162
  • In bino veritas!
    • Сообщения от Hermit
Re: Самодельные бинокуляры
« Ответ #850 : 14 Июн 2016 [22:01:57] »
Осмелюсь показать свой биноскоп, правда осталось немного доделать
Внушительно... Серьёзная работа! Вилка планировалась как универсальная, с расчетом "на вырост", под будущие проекты?
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн Salex

  • *****
  • Сообщений: 638
  • Благодарностей: 94
  • Мне нравится этот форум!
    • Сообщения от Salex
Re: Самодельные бинокуляры
« Ответ #851 : 14 Июн 2016 [23:49:06] »
Нет, монтировка делалась для этого бино. Но можно использовать с телескопом, собственно как и планировалось.

Оффлайн Grigoriy72

  • ****
  • Сообщений: 377
  • Благодарностей: 21
  • Мне нравится этот форум!
    • Сообщения от Grigoriy72
Re: Самодельные бинокуляры
« Ответ #852 : 25 Июн 2016 [21:49:59] »
Обещал фото бино со стороны окуляров:

Оффлайн korn64

  • *****
  • Сообщений: 996
  • Благодарностей: 83
  • Мне нравится этот форум!
    • Сообщения от korn64
Re: Самодельные бинокуляры
« Ответ #853 : 26 Июн 2016 [23:08:18] »
Начал действия по претворению в жизнь бинокуляра на основе "журнальника" Деагостини и моего варианта ЕМС Мацумото. Первая половина стоит на балконе и практически мною не используется. Вторую трубу заказал на Озоне и через пару дней получу. Осталось проработать крепление труб.
Что получится, пока не знаю. Но это наиболее доступный для меня в денежном выражении вариант (не жалко будет, если ничего толкового не получится) и возможность посмотреть в действительно бинокуляр. :)



Для представления размеров по сравнению со взрослым человеком.

« Последнее редактирование: 26 Июн 2016 [23:26:44] от korn64 »
Deagostini 114/1000
SW Mak 127/1500 SkyMax OTA
БПЦ-4 12х40; Celestron 10x50

Оффлайн Андрей Лёвин

  • *****
  • Сообщений: 9 538
  • Благодарностей: 467
    • Сообщения от Андрей Лёвин
Re: Самодельные бинокуляры
« Ответ #854 : 26 Июн 2016 [23:22:33] »
При таком жутком выносе пучок будет виньетироваться полностью. :-\
"Если какое-то занятие достойно того, чтобы тратить на него время, то следует его делать хорошо." (19-кратный экс-рекордсмен мира в беге на длинные дистанции Рон Кларк).

 "Когда достигнешь своей цели, умиротвори свой ум пассивным созерцанием..." ( восточная мудрость).

Оффлайн korn64

  • *****
  • Сообщений: 996
  • Благодарностей: 83
  • Мне нравится этот форум!
    • Сообщения от korn64
Re: Самодельные бинокуляры
« Ответ #855 : 26 Июн 2016 [23:31:57] »
При таком жутком выносе пучок будет виньетироваться полностью. :-\
Возможно, а возможно и нет. Не забываем, что этот журнальник - корректорный Ньютон и такой вынос для него естественен. Уже наблюдал в него через свою ЕМС, нормально все смотрится. Да, добавиться примерно 100 мм хода луча, но разницы особой не заметил.  Но я рискую лишь 1800 руб. :)
Вот правая часть. :)



« Последнее редактирование: 26 Июн 2016 [23:37:56] от korn64 »
Deagostini 114/1000
SW Mak 127/1500 SkyMax OTA
БПЦ-4 12х40; Celestron 10x50

Оффлайн papa Slava

  • *****
  • Сообщений: 1 818
  • Благодарностей: 196
  • Звёзды заходят в море!
    • Сообщения от papa Slava
Re: Самодельные бинокуляры
« Ответ #856 : 26 Июн 2016 [23:45:53] »
А что, расчитать нельзя?
И ещë, с деагостинями дела не имел, без корректора они работают или нет?
Перемещаюсь на вело и созерцаю в стереотрубу.

Оффлайн korn64

  • *****
  • Сообщений: 996
  • Благодарностей: 83
  • Мне нравится этот форум!
    • Сообщения от korn64
Re: Самодельные бинокуляры
« Ответ #857 : 26 Июн 2016 [23:50:25] »
без корректора они работают или нет

Трубу укорачивать нужно. С корректором фокусное 1000 мм, без него - где-то 430-450 мм. И аберрации повылезают.
Посчитать конечно можно, но я привык практически. Благо, как я писал выше, картинка через ЕМС практически не отличима от картинки без нее.
Deagostini 114/1000
SW Mak 127/1500 SkyMax OTA
БПЦ-4 12х40; Celestron 10x50

Оффлайн papa Slava

  • *****
  • Сообщений: 1 818
  • Благодарностей: 196
  • Звёзды заходят в море!
    • Сообщения от papa Slava
Re: Самодельные бинокуляры
« Ответ #858 : 27 Июн 2016 [10:27:23] »
А, черт, тут же все наоборот! Я было подумал, что зеркало "длинное" и его укорачивают корректором, чтобы уменьшить габариты трубы. Оказывается, корректор работает наподобие линзы Барлоу. Получается, у Вас очень светосильное зеркало. "Вытащить" фокальную плоскость получится только линзовой оборачивающей системой. Призменно-зеркальная оборачивающая система сожрëт больше 100 миллиметров пространства оптической оси. Судя по исходным данным, Вы влезли в серьëзные технические трудности. Ждем с нетерпением результата!
Перемещаюсь на вело и созерцаю в стереотрубу.

Оффлайн Hermit

  • *****
  • Сообщений: 2 301
  • Благодарностей: 162
  • In bino veritas!
    • Сообщения от Hermit
Re: Самодельные бинокуляры
« Ответ #859 : 29 Июн 2016 [00:15:36] »
Начал действия по претворению в жизнь бинокуляра на основе "журнальника" Деагостини и моего варианта ЕМС Мацумото.



Очень напомнило мне один проект...
