Наши раритеты...

[Алексей Николаевич.]

Ну что скажу - оптика в идеале! (насколько могу судить по своему опыту).. даже на видео по сравнению с ТАЛ-100 нет хроматизма.. делал расфокусировку туда обратно - не увидел.

Спасибо за хорошее освещение ваших работ.
Было очень интересно.
Сам люблю такое дело.
Очень интересует тестирование.
Уровень его хроматизма в сравнении с ТАЛ-100, это отлично.
При случае понаблюдайте пожалуйста Луну, ваше мнение очень интересно.
Пишите.))

[Calypso]

Достоинство такой монтировки в неубиваемости и простоте.
А по эксплуатационным качествам, полагаю уж никак не хуже чем EQ-1 или 2.

касательно монтировки - первый визуал выявил три проблемы:
1. Голубым цветом - люфт рычага привода оси относительно паза винта регулировки.. люфт пару миллиметров.. выбрать его наверное можно, но учитывая что при движении винта угол наклона штифта рычага меняется..то зазор просто физически там должен быть (иначе винт будет не провернуть.. или он согнёт штифт..
2. Зелёным цветом - неожиданно появившийся под нагрузкой (с трубой) люфт пластины которая прикручивается к трубе относительно оси..  совсем не понял откуда он.. ибо я не увидел при разборке (или не обратил внимания), как крепится пластина к оси.. может там проблема устранима.. не знаю
3. Красным цветом - самая печальная проблема, которая ужасно мешает наблюдениям.. точнее изначальному позиционированию  перед наблюдениями.. жуткий дисбаланс самой трубы.. точнее объектива относительно фокусёра.. объектив и передняя часть трубы значительно тяжелее хвоста.. и возможности отбалансировать этот разновес заводской конструкцией не предусмотрено - что очень печально. Была бы труба в кольцах - эту проблему удалось бы решить смещением трубы.. при жёстком её креплении эту проблему не решить, без приспособления какой либо конструкции с противовесами

Экспонат конечно поедет на дачу.. и будет редко использоваться.. но что-то придумать, особенно по п.3 просто необходимо

[Пецык Алексей]

Пластина на оси, по моему, просто развальцована. У меня на некоторых экземплярах видны следы ударов по  вальцовке молотком. Видимо люфт изнутри выбирали. )))
Дисбаланс - да, штатная фича. Но при постоянной нагрузке на объективный конец должна убирать люфт винта тонких движений.

[Алексей Николаевич.]

Была бы труба в кольцах -

Издержки упрощения.
Первая то модель и была в кольцах.
Но я не понимаю этого, не так там и упростили этим.
Ещё попробовать можно сдвинуть вниз на креплении трубу, оставив на 4 винта.
Возможно баланс станет получше, если не с перебором в другую сторону, конечно.
Попробовать можно.
А люфты, дело наживное, их по идее все можно исправить, в этом прелесть работы с такими изделиями, они не скучные.))
Кстати, и под хомуты там не сложно переделать крепёж, наверняка вы и сами об этом думали.))

[Алексей Николаевич.]

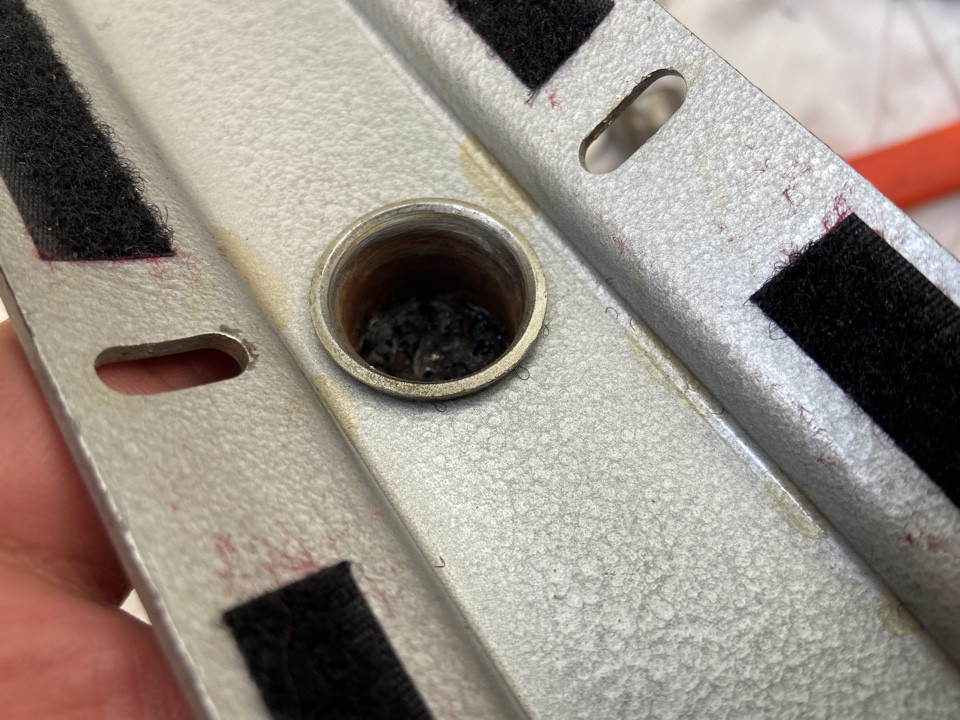

Пластина на оси, по моему, просто развальцована.

Да, похоже так.
Там или запаять или каплю сварки, и "ноу проблем".

[Пецык Алексей]

Типа вот так

[Calypso]

кажется нашёл причину.. пластина и её крепление - ни при чём.. при зажатом концевике точной регулировки.. люфт есть вместе с осью.. кажется втулка, которая под хомутом (выделено голубым).. относительно самой оси имеет люфт.. возможно там штифт расшатан.. надо бы ещё раз разобрать - посмотреть.

п.с. за совет с передвижкой трубы на 4 винта - оригинально, если честно в голову даже не пришло. А вот насчёт колец думаю более реально.. как пересадить и что использовать.. этот вариант мне кажется более универсальным.. в том числе и при смене окуляров

снял люфты на видео.. думаю удалось проблему запечатлеть
https://rutube.ru/shorts/e7f2673a67b556301a528b7f0e5728b7/

[Алексей Николаевич.]

снял люфты на видео

Да, это проще.
Видимо там что то люфтит, в сопряжении. Не головка с ложем трубы точно. Похоже у вас та развальцовка как раз держит.

[RISC-GSU]

У меня тоже люфтило, и там развальцовано было. Пару капель сварки все решили. По остальным косякам все как у всех.))

[Алексей Николаевич.]

А вот насчёт колец думаю более реально.. как пересадить и что использовать..

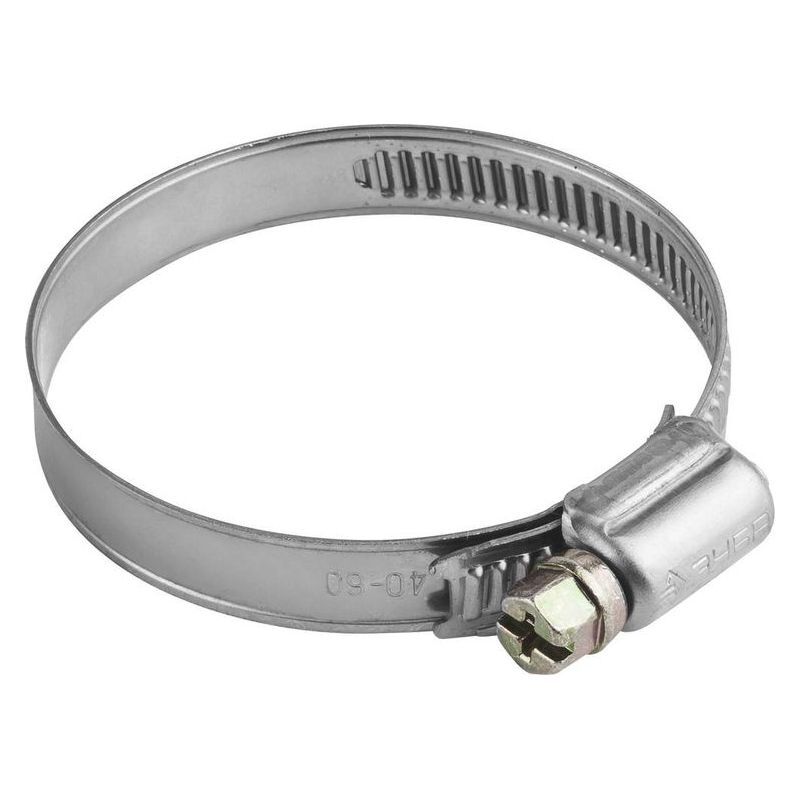

Ну как полуколхозное, и чтобы не портить ничего - в тех же отверстиях на ложе трубы, закрепить сантехнические хомуты соответствующего диаметра, они бывают весьма солидны и с оцинковочкой и не дохлятина.
Крепить их прямо к ложу короткими винтиками со спиленной или потайной головкой, со стороны трубы тканевая или фетровая, прокладка чтобы не повредить.

[Павел Горлов]

снял люфты на видео.. думаю удалось проблему запечатлеть
https://rutube.ru/shorts/e7f2673a67b556301a528b7f0e5728b7/

Благодарю Вас за видеоролик. Хоть узнаю как была устроена монтировка БШР. Всю свою юность использовал сей телескоп. Правда достался он мне в плачевном состоянии без ног, противовеса и всех микрометренных винтов. Только голова и труба. Отец сколхозил на работе из металлического уголка и ножек от стола нечто похожее на треногу. Тяжелючая зараза была. Да ещё и голова монтировки литая, ни грамма пластика. Им я и наблюдал солнечные затмения в 1999 и 2006 гг.

[Calypso]

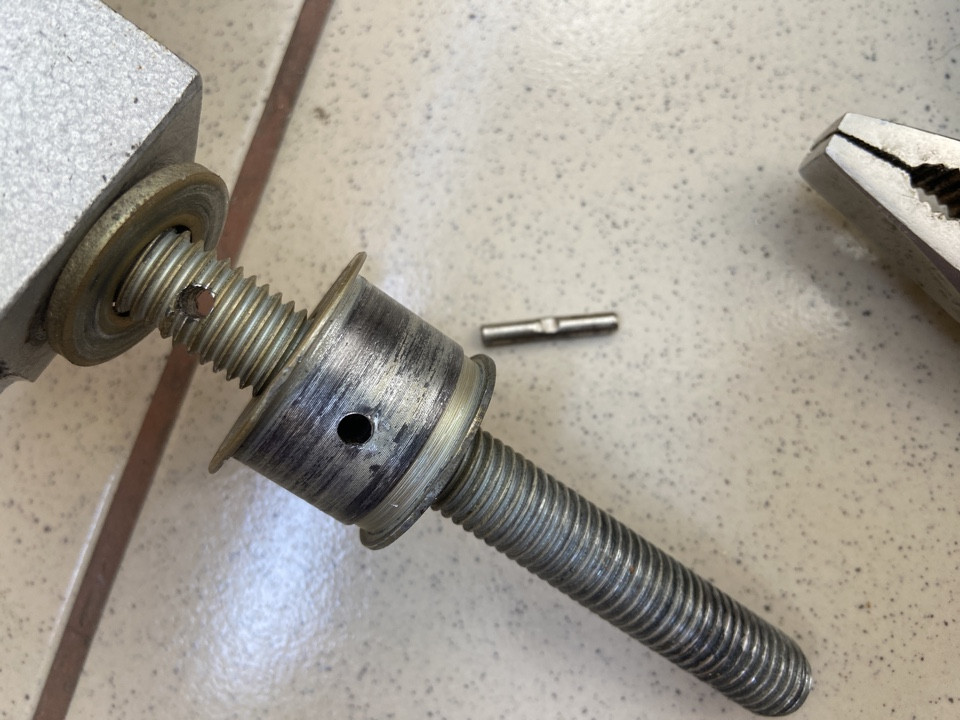

развальцовка как новая - держит мёртво.. штифт выбил.. там втулка эта на резьбе.. и люфтит в шпильке резьбовой (там отверстие слегка больше чем во втулке)
Рассверливать втулку и искать более толстый штифт не стал.. собрал обратно - пусть будет, как задумал конструктор





с кольцами идея всё больше и больше прельщает. Сантехнические хомуты кмк.. какой-то совсем уж низ. Я честно не видел в продаже приличных
Диаметр у трубы внешний 97 мм.. кольца скайвотчер - 101 мм.. велики будут, 90 мм - не налезут.. даже если разогнуть (хотя не пробовал, не знаю точно). На али есть фирменные 95 мм.. с поперечной ручкой, размалёванные красно-белые.. но стоят 6-7 тысяч р. Безумие в моей ситуации..

[Calypso]

развесовка трубы (дисбаланс)
Видео - штатное положение

https://rutube.ru/shorts/0d33300dbadc38b748a83b5641faaa34?r=wd

труба сдвинута назад.. посажена на 4 винта

https://rutube.ru/video/708549aae0f40ec8bee1a05089673e00/?r=wd

так что для полного баланса - только кольца

[Алексей Николаевич.]

велики будут

Куски ремня или другой кожи подложить можно. И стильно и практично.

[LeftUser]

Сантехнические хомуты кмк.. какой-то совсем уж низ. Я честно не видел в продаже приличных

В автомагазинах хомуты есть довольно приличного размера. Как-то брал аналогичные. Для большего диаметра брал два таких хомута. Затем оба их раскрутил и соединил друг с другом. Получился один большой с достаточным диаметром и регулировкой в большом диапазоне. Думаю моя идея пригодится.

[Calypso]

Думаю моя идея пригодится.

Спасибо за идею, подумаю

Благодарю Вас за видеоролик. Хоть узнаю как была устроена монтировка БШР. ..

для Вас.. понастальгировать.. снял ролик о работе монтировки в азимутальном режиме. Кстати - очень прилично работает!

https://rutube.ru/shorts/789512c6069c6ac710ccf462714819b0/

[Олег Болдырев]

Хомуты сантехнические, передвижки, потом переходники под современные окуляры... Ну и дальнейшее "колхозниченье"... Да оставьте раритет в оригинальном состоянии - пусть дачу украшает!  А уж если захотелось понаблюдать в эту трубу - два хомута с пластиной и современная монтировка типа ЕQ-3 и выше легко решают все проблемы. Но, признаться, если уже есть нормальный телескоп, то смотреть в эту трубу быстро надоест.

[Тимур Норматов]

и будет редко использоваться..

Жалко, что редко. Таким почаще пользоваться надо

[Олег Болдырев]

Мой БШР с комплектом хомутов

[Calypso]

Мой БШР с комплектом хомутов

Уголок в тему оформлен.. тоже о таком мечтаю.. но всё никак не могу выбить пару квадратных метров у своей половины))
