Наши раритеты...

[Олег Болдырев]

Нашел несколько  сообщений в советской "периодике" 1945 - 46 годов

Опечатки Ваши или оригинальные?

Программы копирования (искусственный интеллект). Газетный текст не всегда хорошо разборчив. Возможно, не все исправил.Это очень важно для Вас?

[Олег Болдырев]

Понятно. Увы , фотокопия, действительно, невозможна. Иначе бы сделал.

[Олег Болдырев]

Еще одна информация из "Вечерней Москвы" №69 от 25 марта 1940 г. :
"Мастерские   Московского  планетария  приступили к серийному   производству школьных телескопов , сконструированных   оптиком Л.Н.Фадеевым.   На снимке: Л.H. Фадеев за проверкой искателя 5  1/2 дюймового телескопа."



[Олег Болдырев]

Фото  к предыдущему посту :

[Calypso]

Всем доброго дня.
Ну вот и приехала тренога..
делюсь первыми фото и впечатлениями..

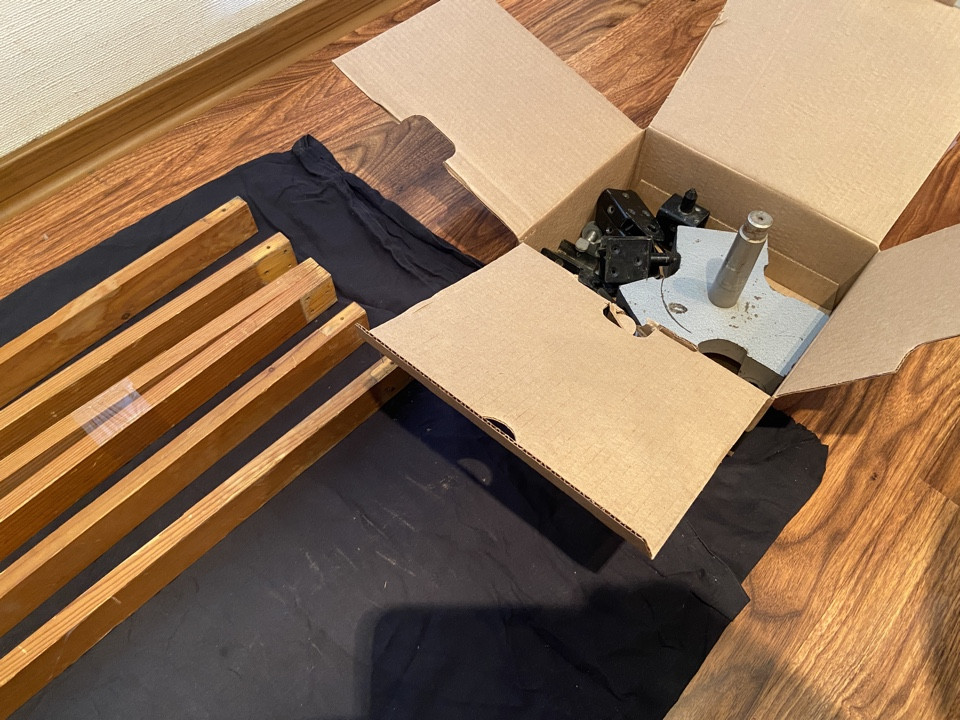

упакована неплохо... доставщики умудрились даже не сломать))

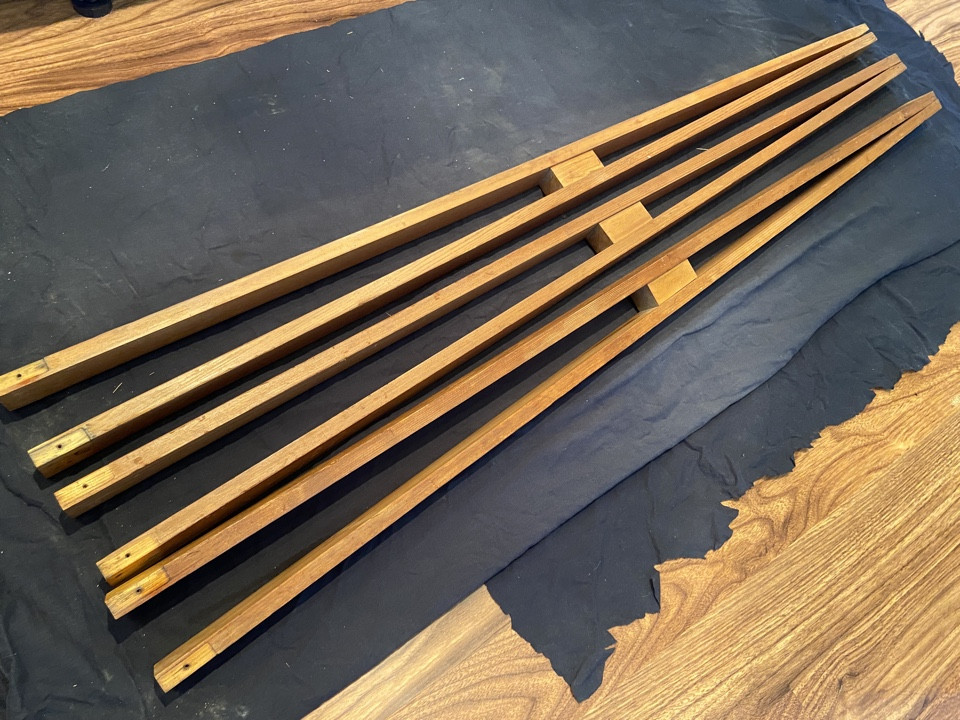

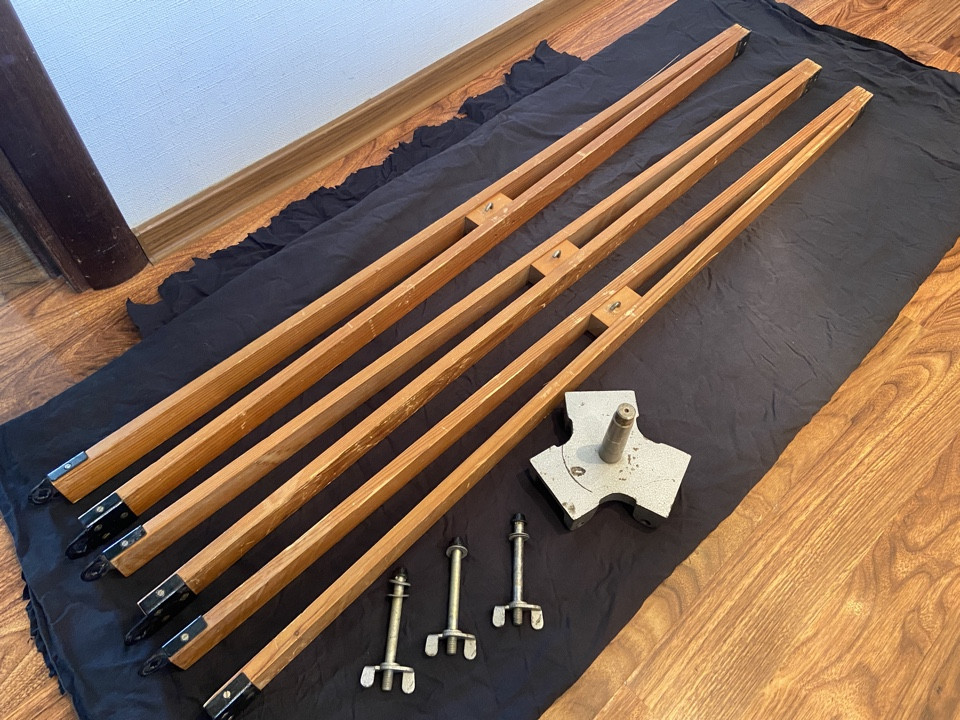

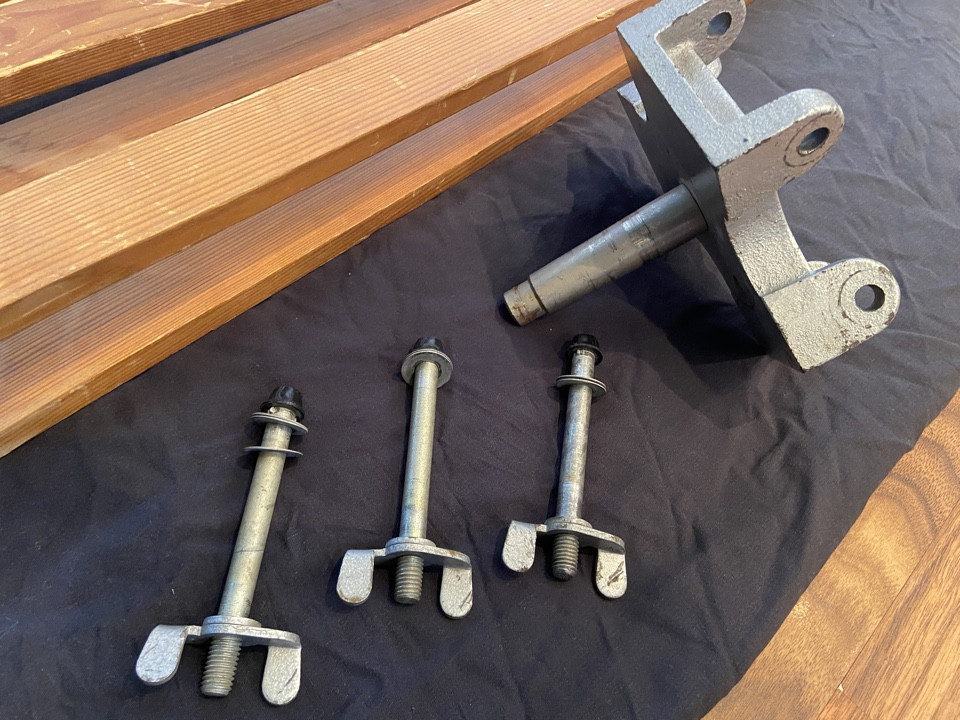

под неказистой сверху упаковкой, внутри ожидали приятно разобранные для транспортировки и аккуратно упакованные ноги, площадка и винты с барашками.. собственно вот и вся тренога

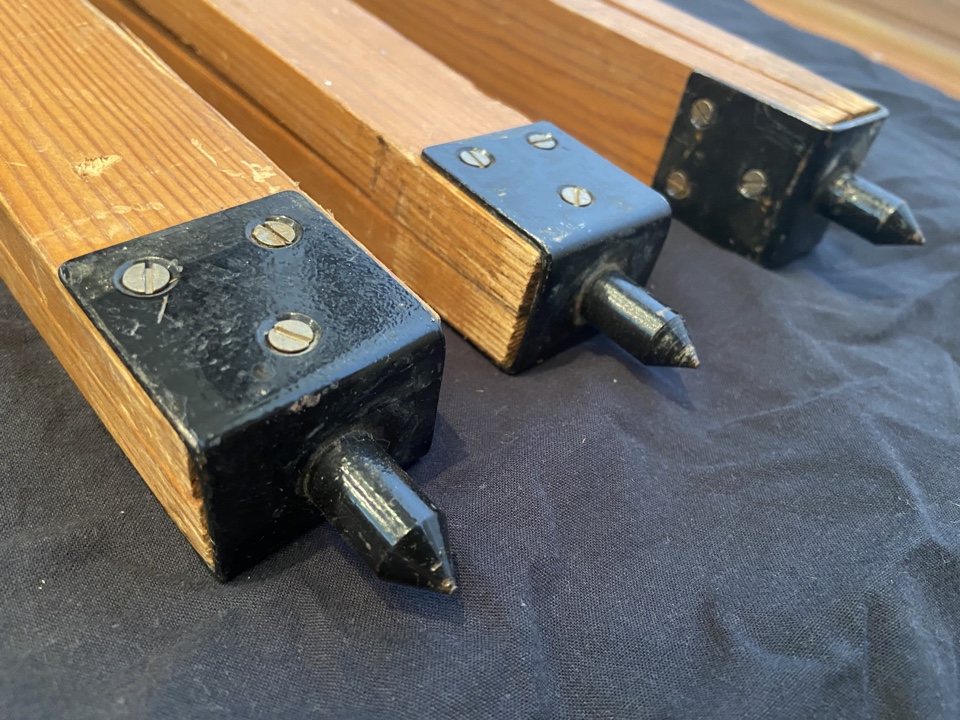

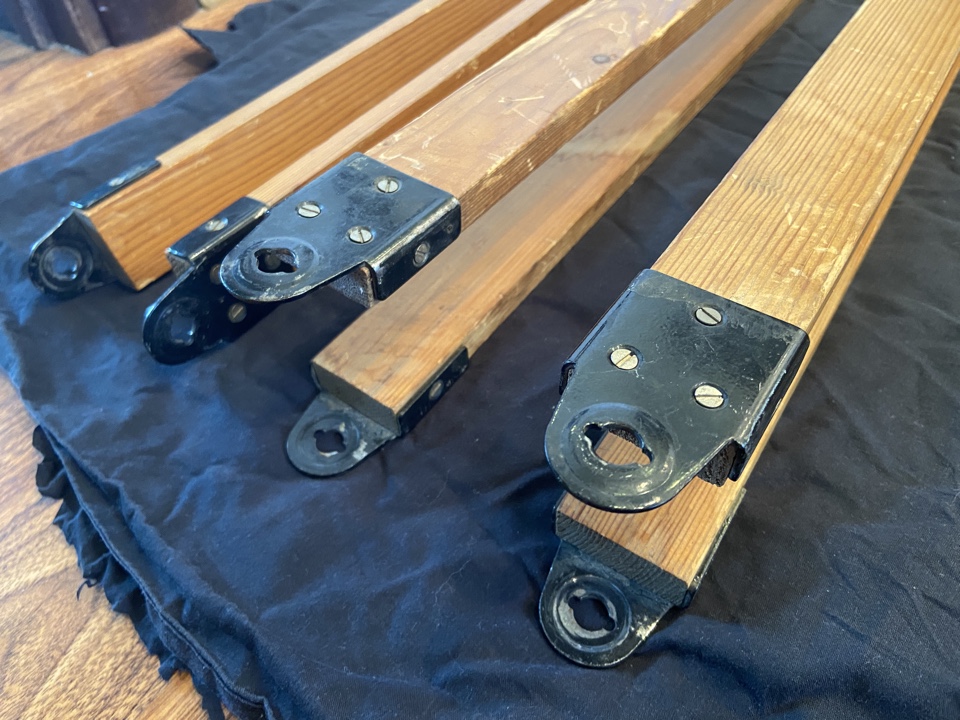

металлические наконечники чёрного цвета на удивление в хорошем сохране (особенно ножки).. с ними всё проще, только отмою с Фейри..

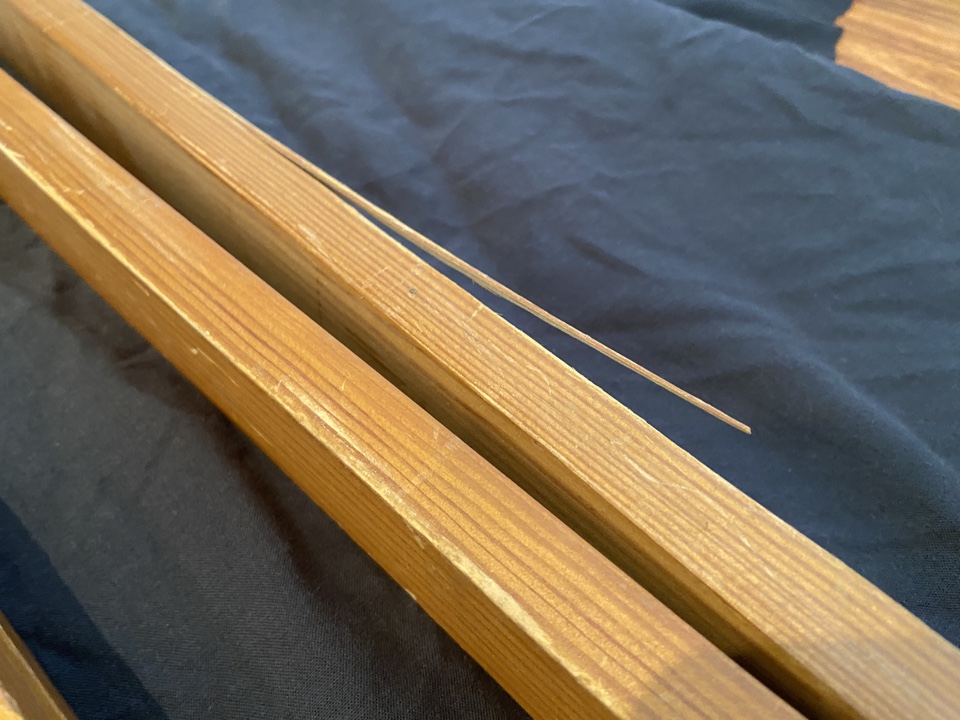

а вот деревянные элементы придётся немного отреставрировать.. как минимум покрыть места сколов и потертости морилкой.. как максимум - ещё и лаком сверху

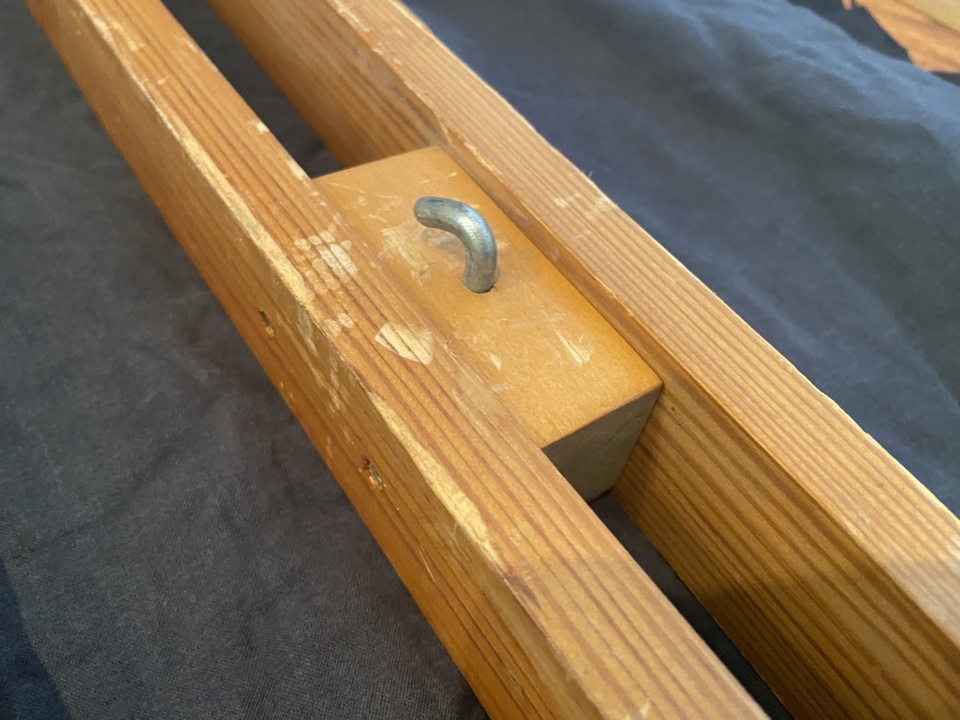

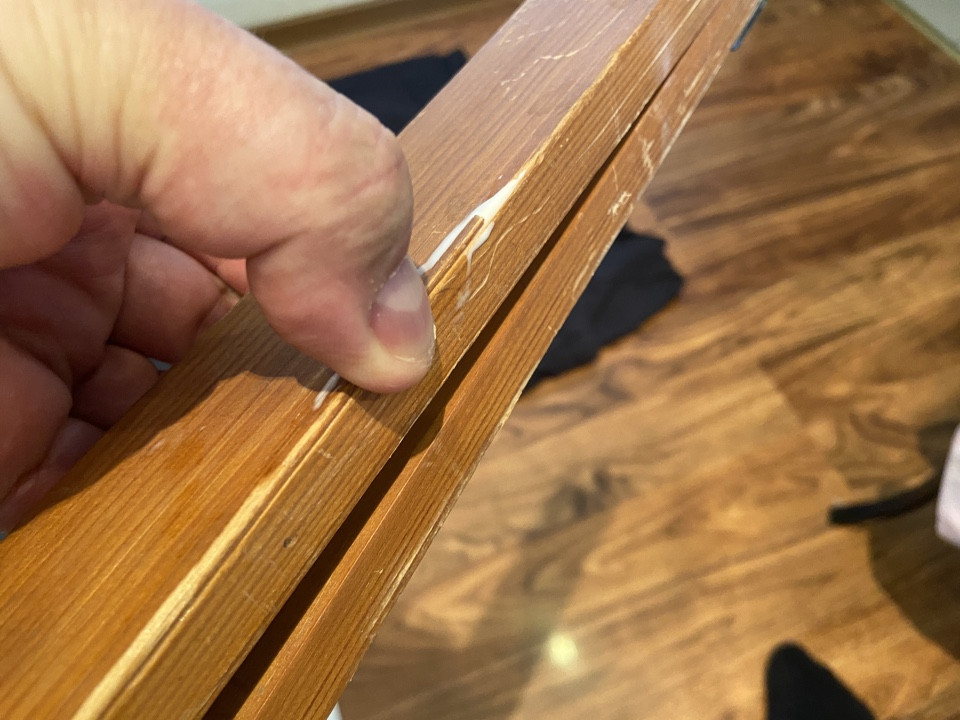

небольшой скол сразу посадил на ПВА.. и пока пойду в магаз за морилкой - думаю высохнет







разобрал для дальнейшей чистки ..





кстати - с площадкой тоже придется немного поработать.. отмыть как следует и уже проверенным способом с помощью серебрянки восстановить повреждения лакокрасочного покрытия



на этом пока всё.. пошёл работать дальше..

[Vladimir3621]

Супер

[Calypso]

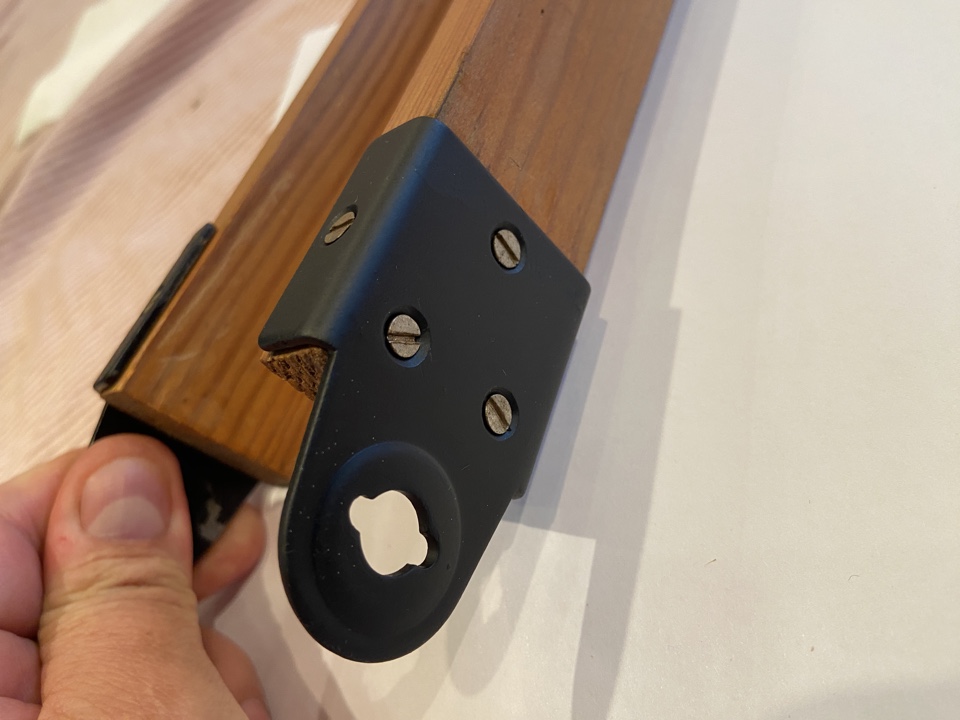

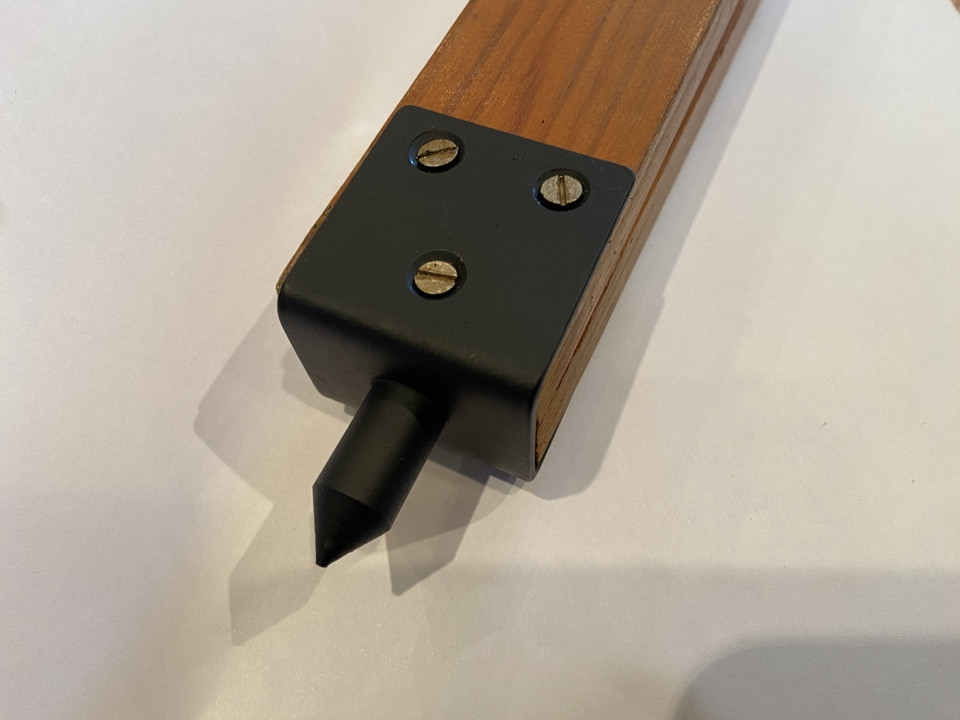

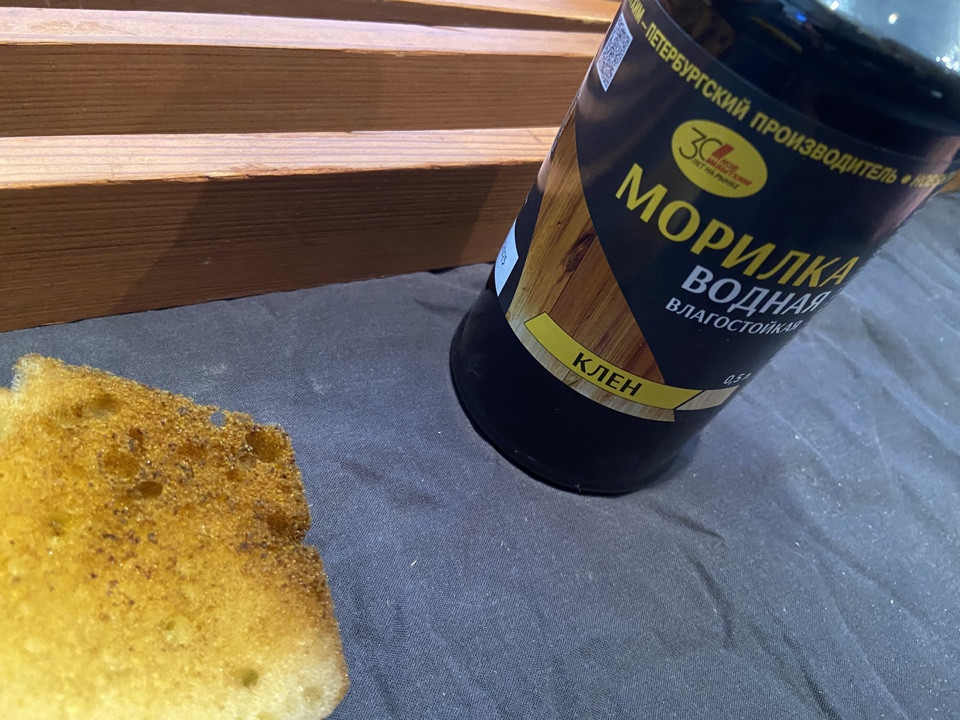

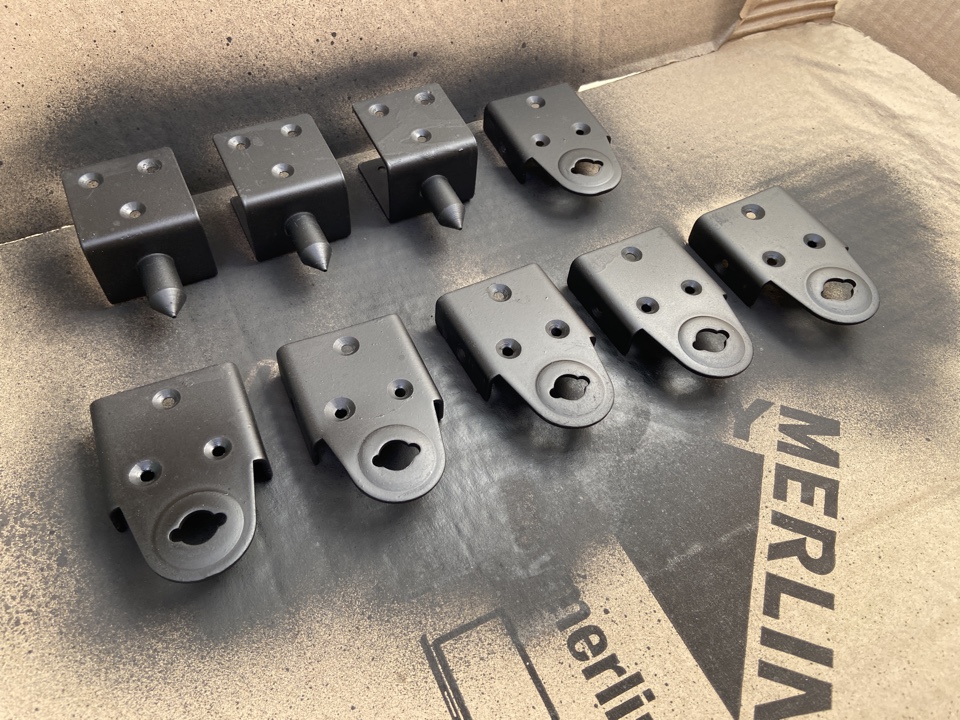

двигаемся дальше.. Морилку взял в домовом.. за 82 руб.. по цвету подошёл Клён.. в итоге совсем другое дело.. заодно и наконечники выкрасил... приведя их в более приемлемый вид..











после покраски и сборки.. результатом удовлетворён!

[Calypso]

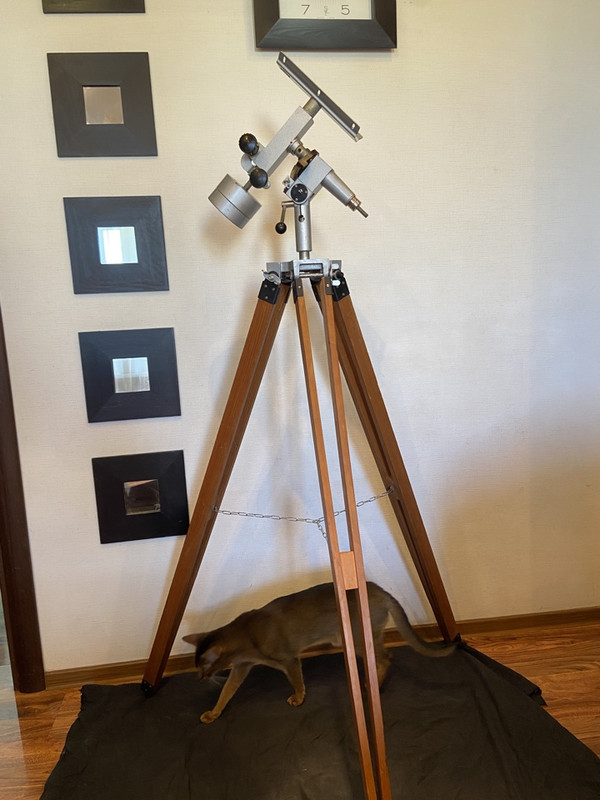

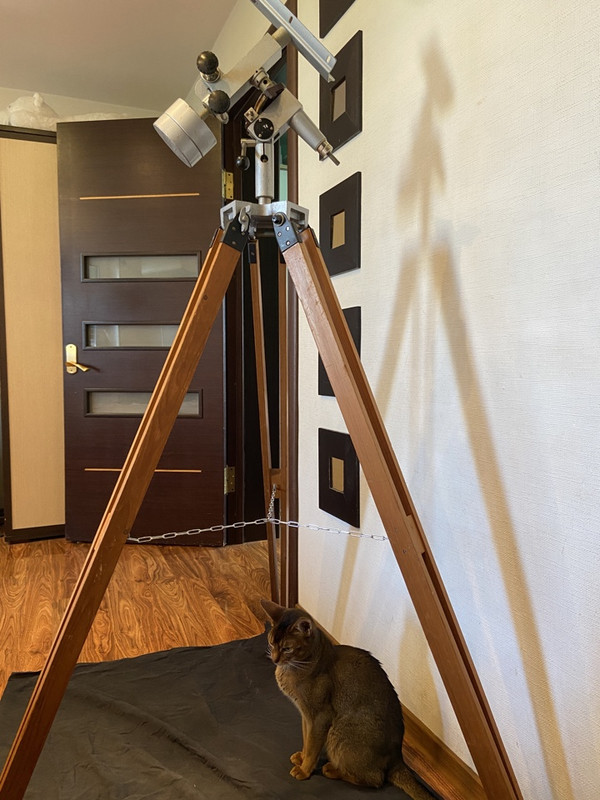

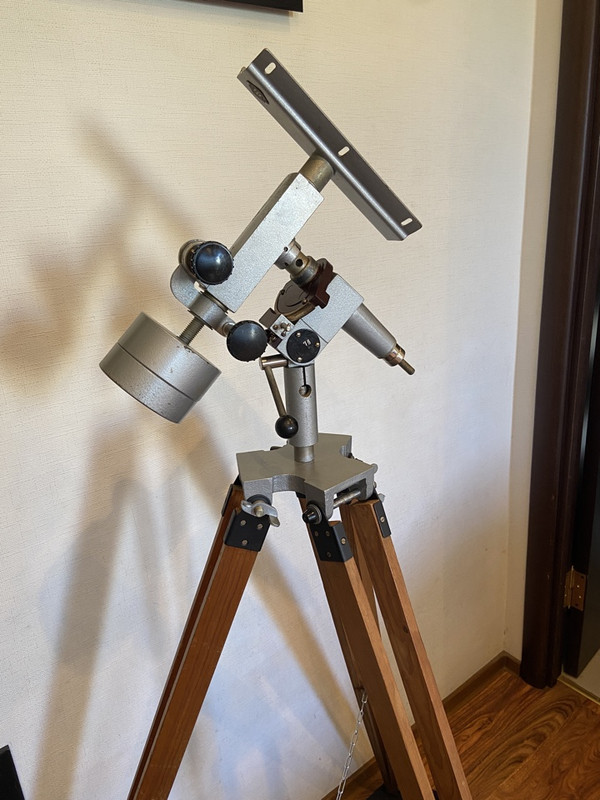

предпоследний штрих.. тренога собрана, голова монтировки посажена на штатное место..

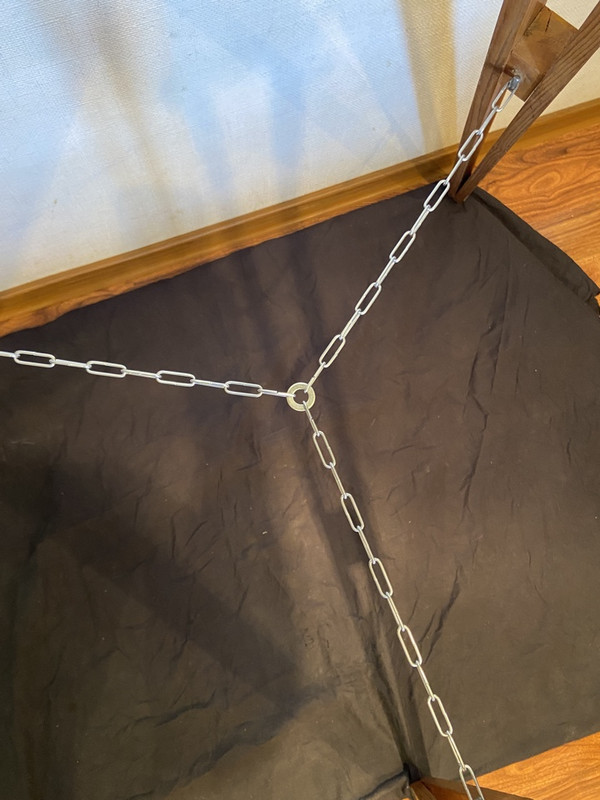

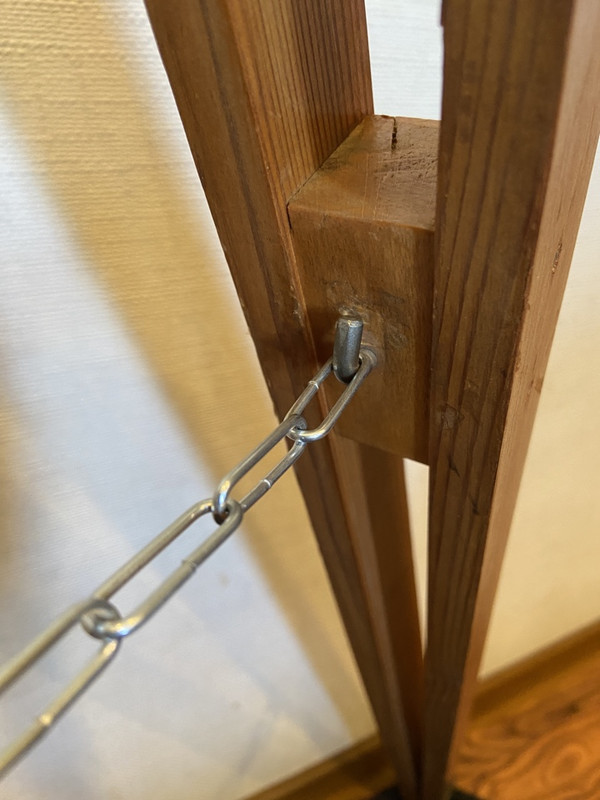

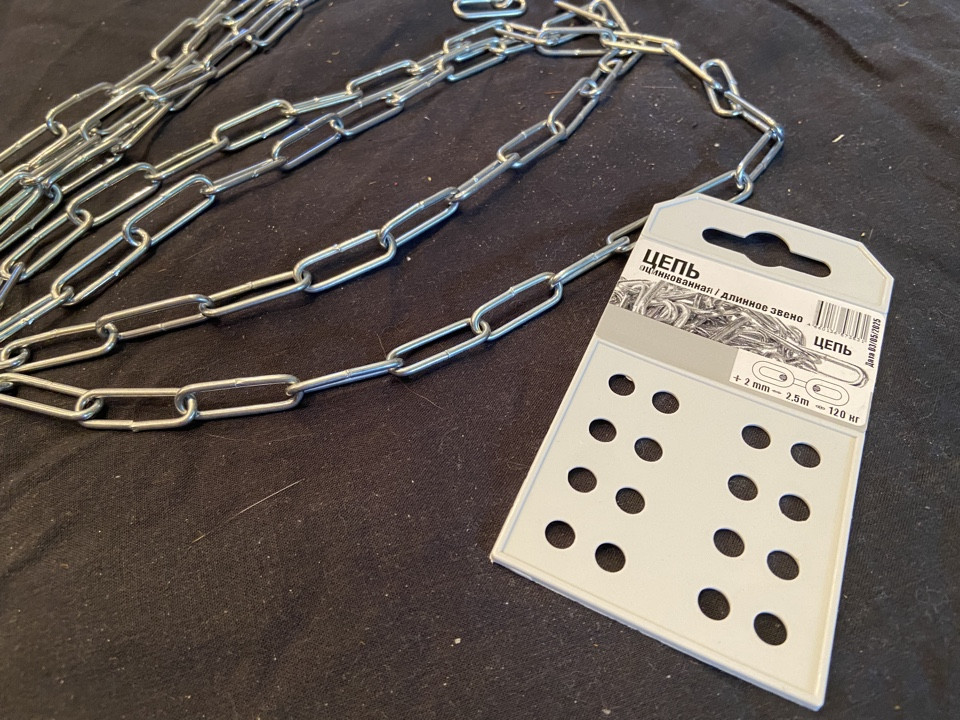

для растяжек использовал цепочку из леруа (извините - чёрной не нашёл, а красить не стал)
Остался один вопрос - фиксация оси Ra.. и можно ставить трубу

жду не дождусь комплекта винтов с барашками.. едут с поднебесной.. вот вот должны быть в Питере

[Тимур Норматов]

Ой какая красота. Прям глаз радуется

[Алексей Николаевич.]

Отлично получилось.
А котик знает, там место силы, внутри пирамидальной структуры...))

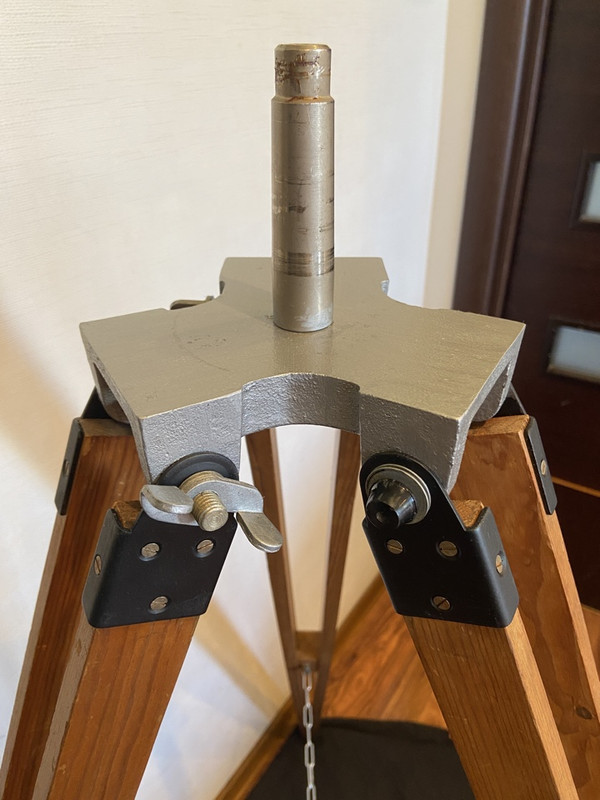

Кстати, при надевании на тот штырь, нет болтанки?
Я свою довольно долго подгонял, было несовпадение конусов, притом вверху, что потребовало опиливания верхней части того штыря до более глубокой посадки. (Это в монтировке МШР).
У вас похоже, судя по следам на металле, садится хорошо, плотно, да и зажим этому помогает.

[Calypso]

Садится очень плотно.. сначала посадил насухо.. еле снял
в итоге смазал циатимом.. зашло на ура. Сидит плотно без люфтов.. при желании - можно повернуть
Насчёт фиксации не понял? Ручка с круглым набалдашником .. фиксирует угол установки по широте.. она никак не фиксирует посадочную втулку на штыре треноги

[Calypso]

приехала ручка.. с барашком. Сама ручка-болт  которая со шпилькой - то что надо. А вот гайка-барашек..  то-ли я заказал, не посмотрев на внешний диаметр.. то-ли китаец схитрил.. она в диаметре почти на сантиметр меньше чем барашек на болте.. неудобно думаю будет держать при затягивании.. пойду гуглить на али.. перезаказывать этот элемент (благо время теперь не подгоняет.. да и стоят они 200 р за 5 шт.. в хозяйстве всяко пригодятся

[Calypso]

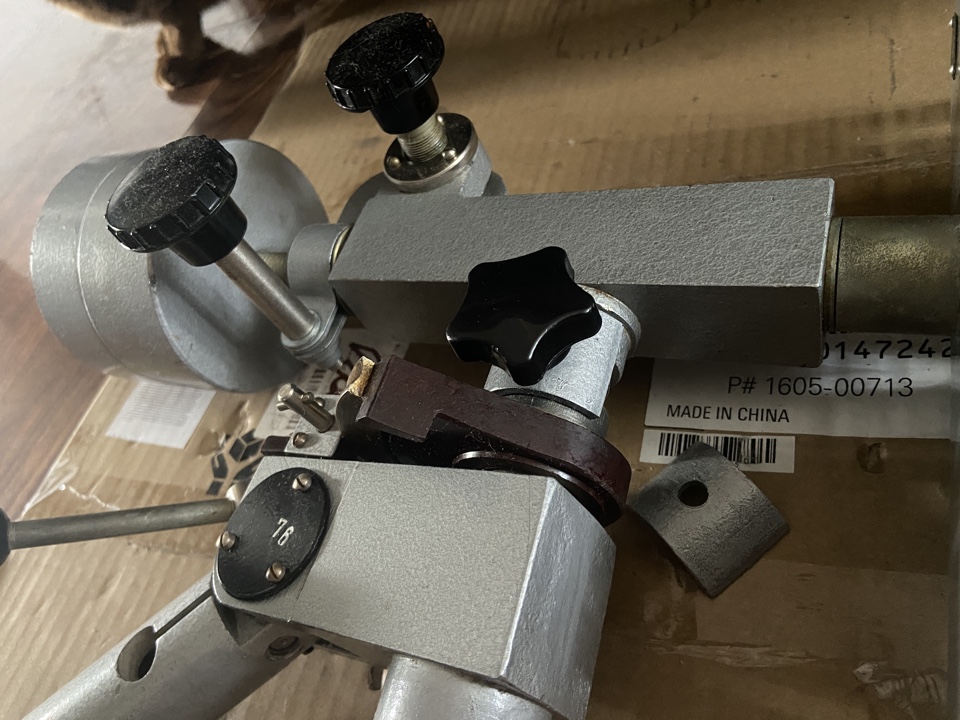

по совету Алексея решился таки на самостоятельное изготовление недостающей детали для зажима осей монтировки..
не зря в народе говорят - глаза боятся а руки делают..

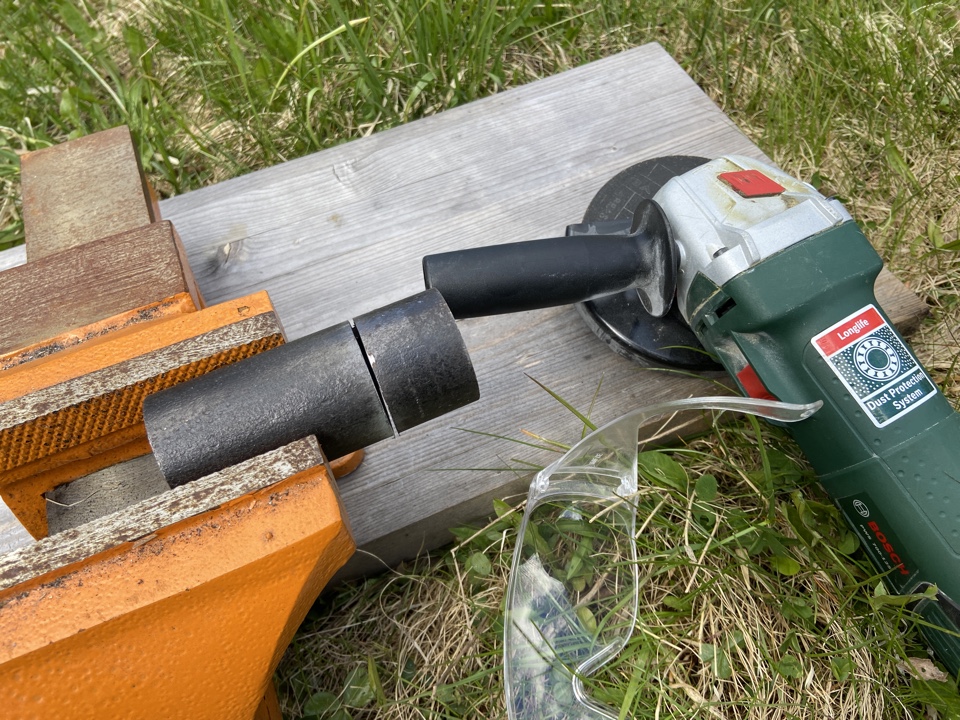

болгарка и тиски творят чудеса..

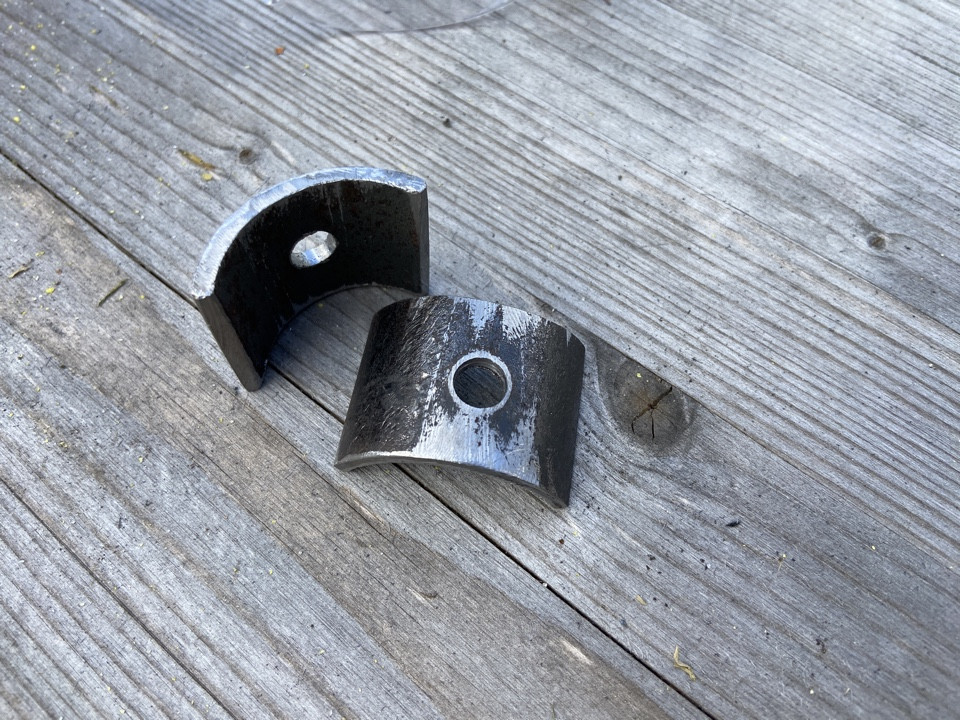

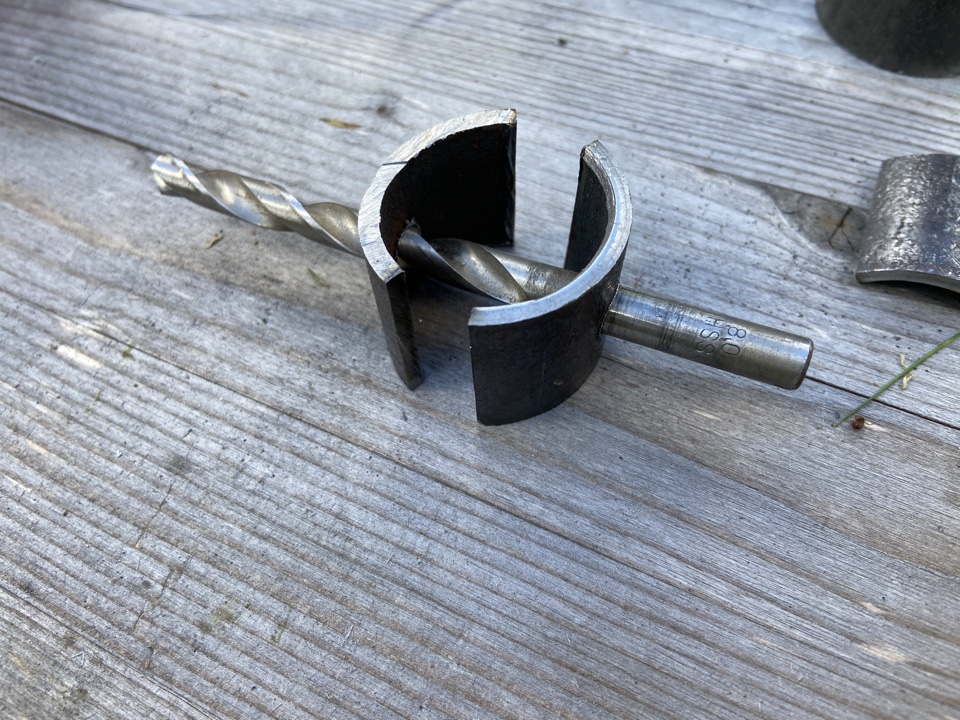

сверлим за 3 захода (сверла 5, 6,5 и

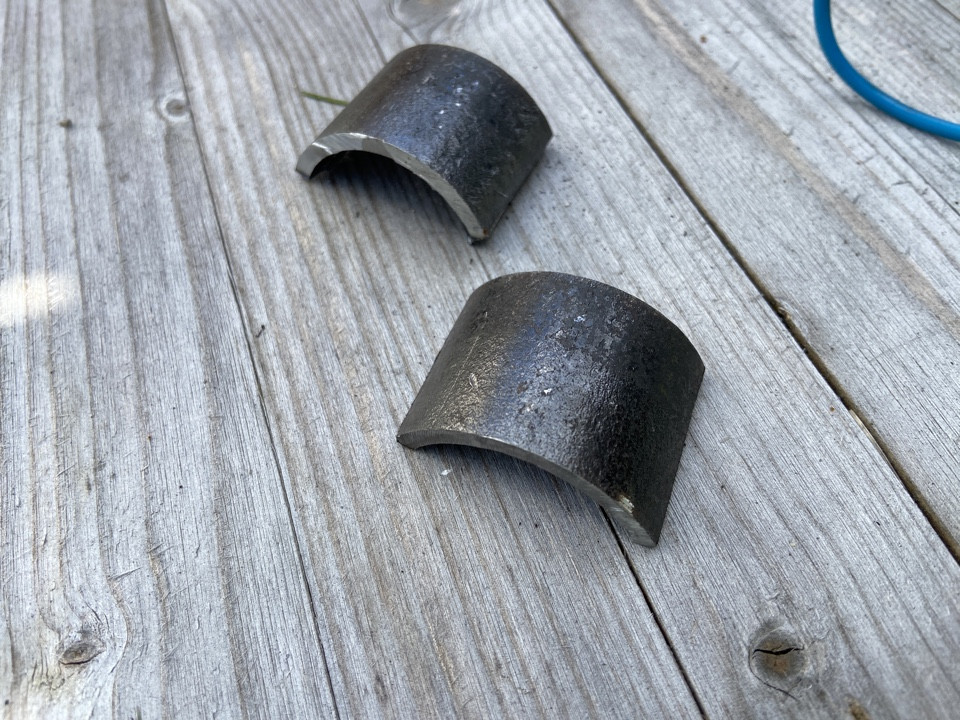

обрабатываем.. убираем заусенцы и пр.. полушайбы0зажимы готовы - осталось покрасить уже проверенной серебрянкой





[Алексей Николаевич.]

Сидит плотно без люфтов.

Отлично.
В моей поначалу раздражало что был люфт, потом подогнал до плотности.
А я про тот разрез на посадочной трубе подумал,что он как зажим.

[Calypso]

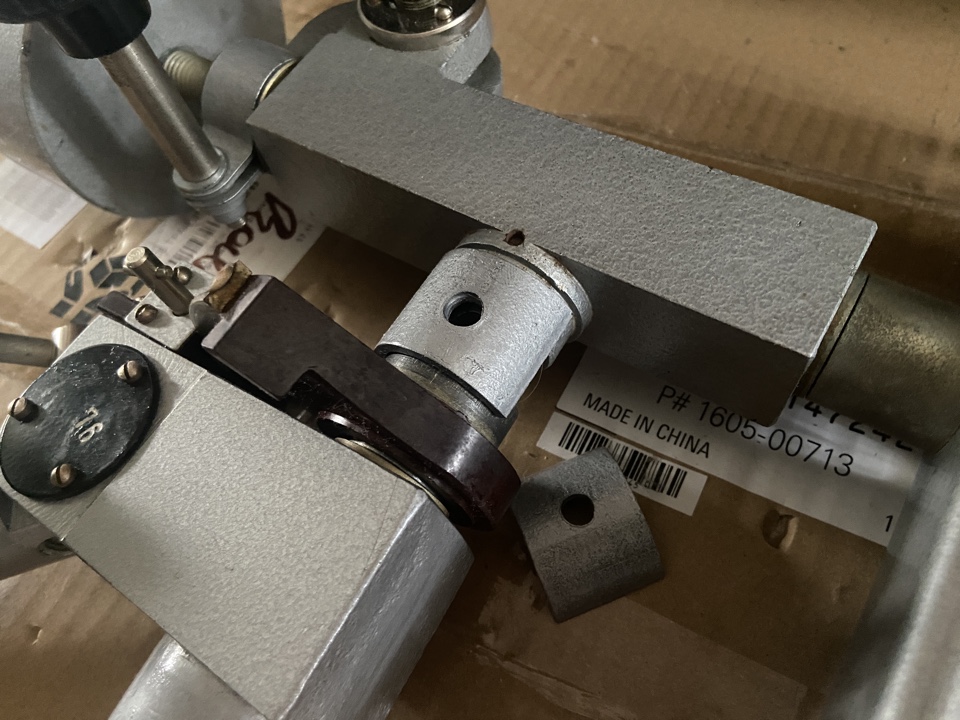

шайбы-стяжки на штатном месте (как родные сели)..

при правильном выставлении грузов и уравновешивании трубы.. сильного прижима там не требуется и потому работать будут на 100%

[Алексей Николаевич.]

шайбы-стяжки на штатном месте (как родные сели)..

Отлично.
Думаю, их так и делали в своё время. Достоинство такой монтировки в неубиваемости и простоте.
А по эксплуатационным качествам, полагаю уж никак не хуже чем EQ-1 или 2.

[Vladimir3621]

Да, отлично получается.

Думаю, их так и делали в своё время.

Нет, такие шайбы обычно нарезали из полосы, а потом прессом гнули. Иногда, судя по специфическим краям, штамповка использовалась.

[Calypso]

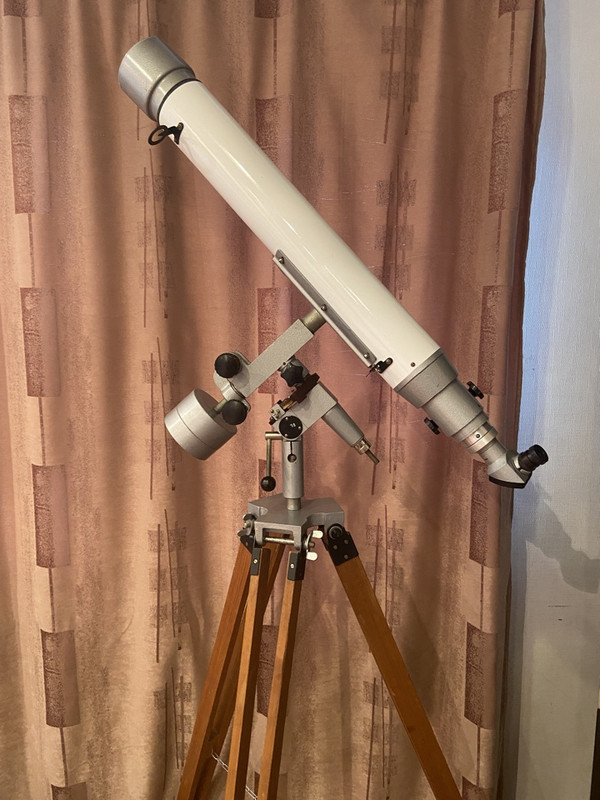

Ну вот и всё. Процесс завершён.. следующим постом выложу видео-отчёт о наблюдении, не удержался конечно-же - правда с погодой не повезло - дождь за окном

[Calypso]

телефоном с окуляра снимать мало умею (сорри), съёмка прямо через стеклопакет с комнаты) и ещё стекло - на лоджии..
Извините - переносить на лоджию не стал - там дождь да и погода мерзкая
Ну что скажу - оптика в идеале! (насколько могу судить по своему опыту).. даже на видео по сравнению с ТАЛ-100 нет хроматизма.. делал расфокусировку туда обратно - не увидел. Результатом доволен. В фокусе видно как идёт дождь!
Спасибо СССР. Умели делать телескопы

Аппарат отправится на дачу, в музей.. на пожизненную стоянку (и по выходным для родных и друзей - для погляделок в хорошую погоду)
Всем спасибо за внимание и активное участие в теме
Привезу на дачу - сделаю финальную фотоссесию во всех позах и т.д.

https://rutube.ru/video/4b4a132d0e1c004deac4da81cf2d8f64/?r=wd

[Vladimir3621]

Только хотел написать, что дождь - это хороший признак, значит аппарат достойный Мои поздравления с отлично проделанной работой и замечательным агрегатом
