[Calypso]

ТVD-шку мне простили ))
А вот красить категорически не позволили.. в квартире
остались неокрашенными и уезжают на дачу в первоначальном виде оба прицела..крышка объектива
В процессе поиска ось и ручки фокусёра..прощаюсь с мыслями о предстоящем откручивании объектива тоже до лета
На этом наверное пока обзор завершаю..
Телескоп собран и готовится к переезду

[Тимур Норматов]

ТVD-шку мне простили ))
А вот красить категорически не позволили.. в квартире
остались неокрашенными и уезжают на дачу в первоначальном виде оба прицела..крышка объектива
В процессе поиска ось и ручки фокусёра..прощаюсь с мыслями о предстоящем откручивании объектива тоже до лета
На этом наверное пока обзор завершаю..
Телескоп собран и готовится к переезду

Красота. Как Кузю в раковине отмыли

[Пецык Алексей]

Алексей подскажи..на просторах нета нашёл фото..что это за рычаг? Сзади к корпусу трубы сверху..над окулярным узлом?

Это откидное зеркальце, чтобы в прицельные диоптры глядеть, когда телескоп сильно вверх направлен.

[Calypso]

Алексей подскажи..на просторах нета нашёл фото..что это за рычаг? Сзади к корпусу трубы сверху..над окулярным узлом?

Это откидное зеркальце, чтобы в прицельные диоптры глядеть, когда телескоп сильно вверх направлен.

Афигеть! Середина прошлого века! Детский  телескоп!!!

[Calypso]

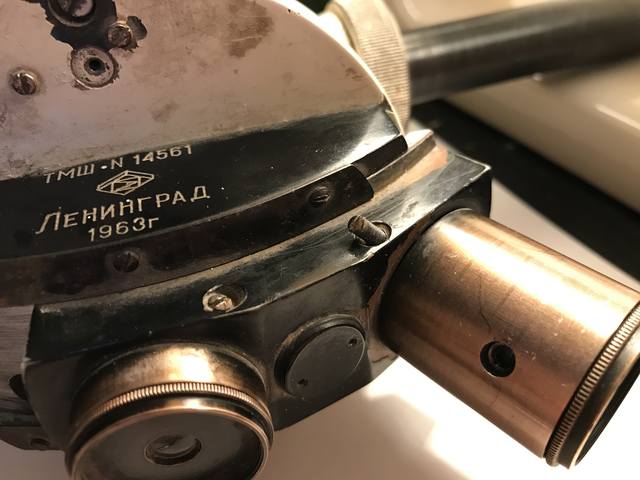

Итак..ТМШ..разборка
Не даром говорят - дешёвый сыр он только в мышеловке...
вот и тут..4 тысячи за прибор, в итоге из минусов:
- некомплект по монтировке - не хватает одного винта и ответной части по оси

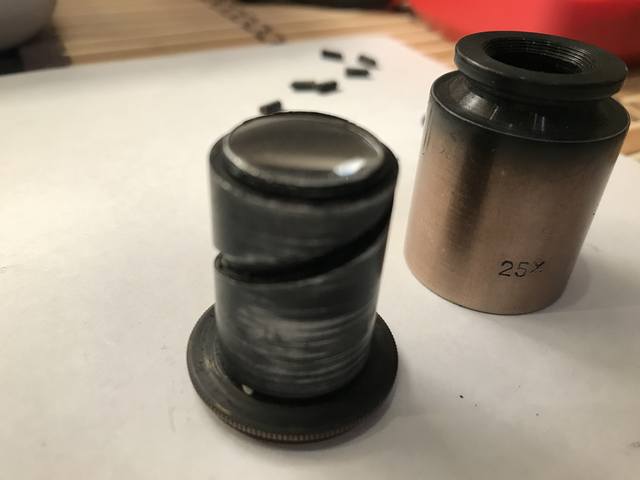

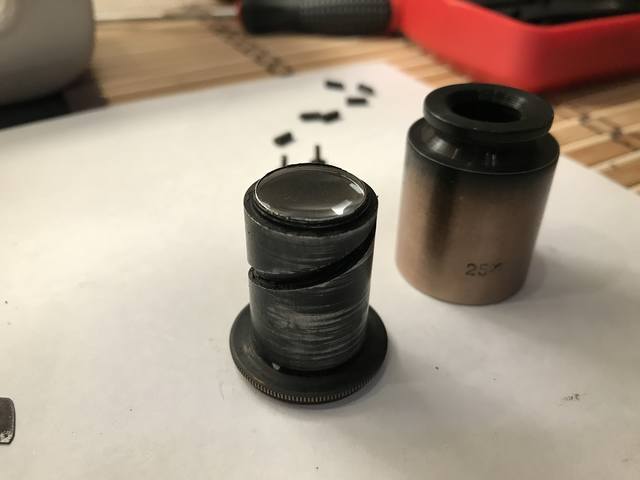

- окуляр х25..нет кольца крепления полевой линзы..она просто болтается без зажима (на окуляре х70- всё на месте)

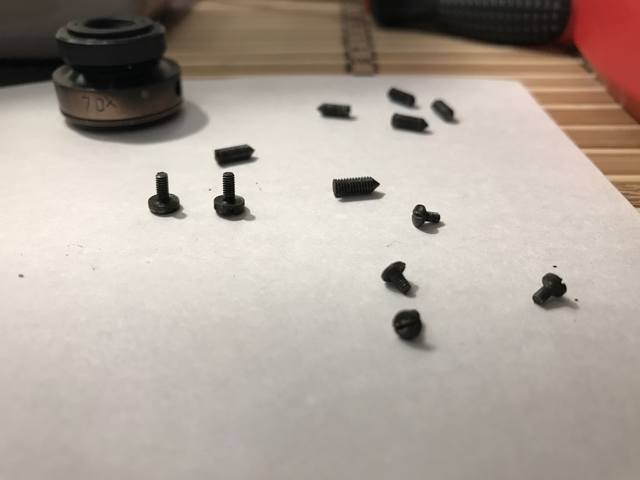

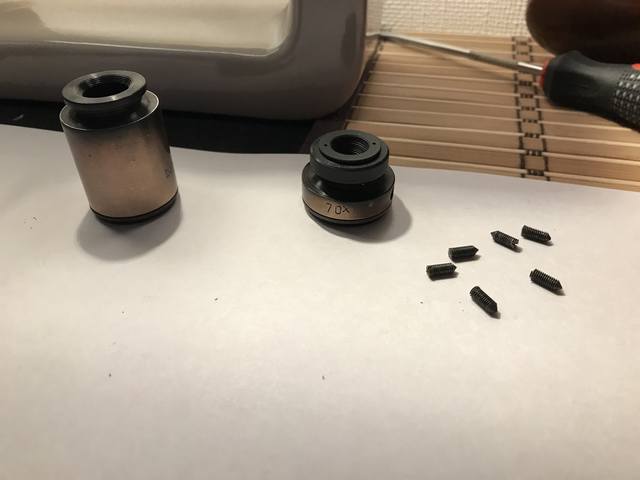

- нет винтов которые держат "спираль" фокусировки линзы..на каждом из окуляров..там просто остались дырки..при желании движущаяся часть окуляра просто вынимается рукой...

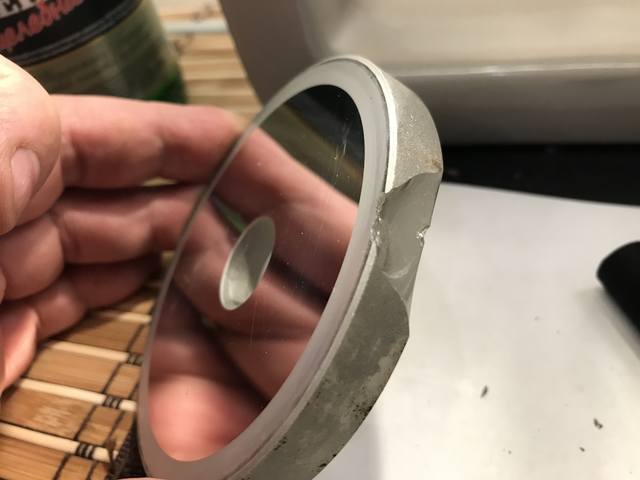

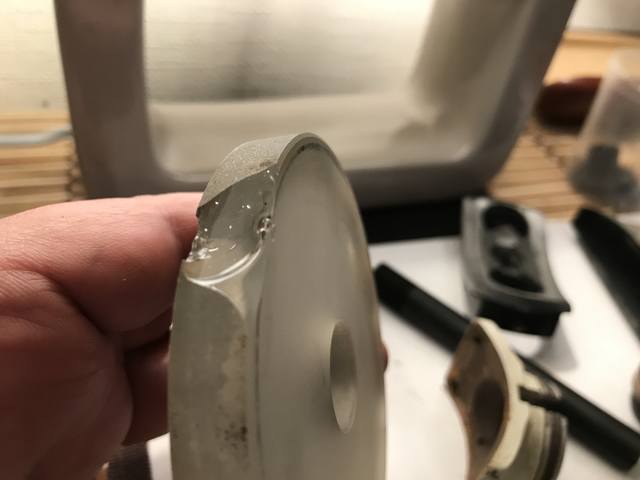

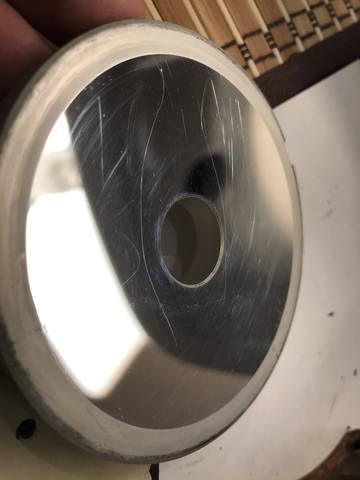

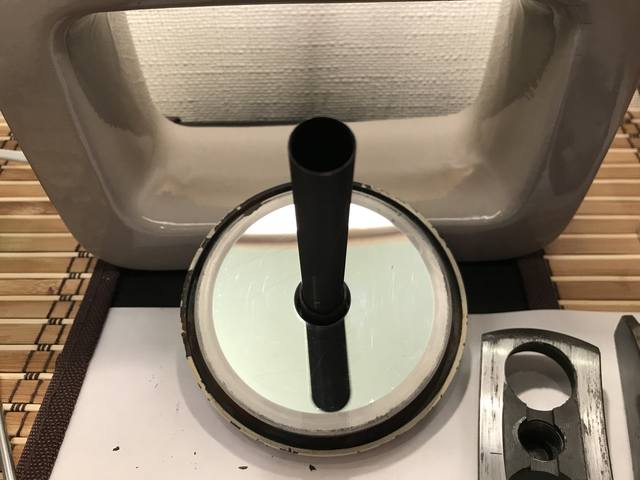

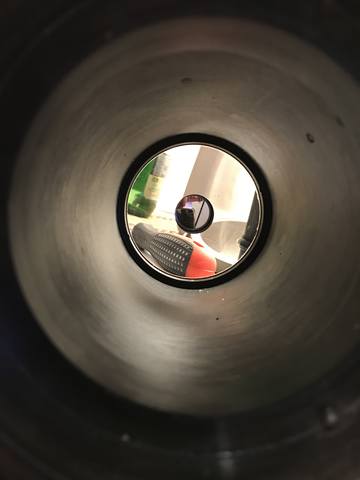

- главное зеркало..оказалось при внимательном осмотре и разборке - сильно поцарапанным (как будто терли наждачкой), и ктому же со сколом (видно на фото)

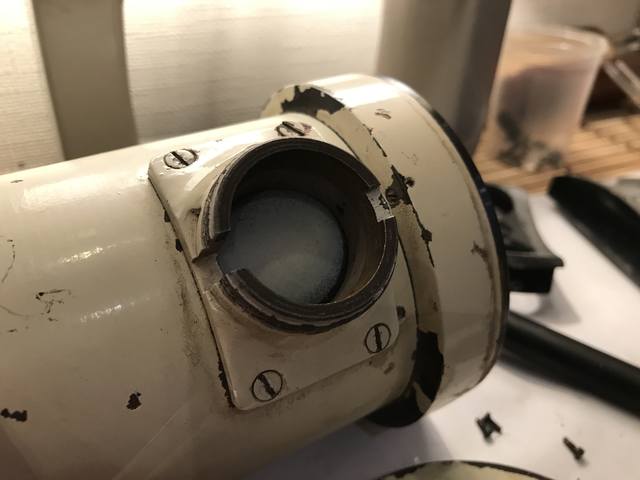

- нет головного прицельного диоптра..остались только две дырки от винтов

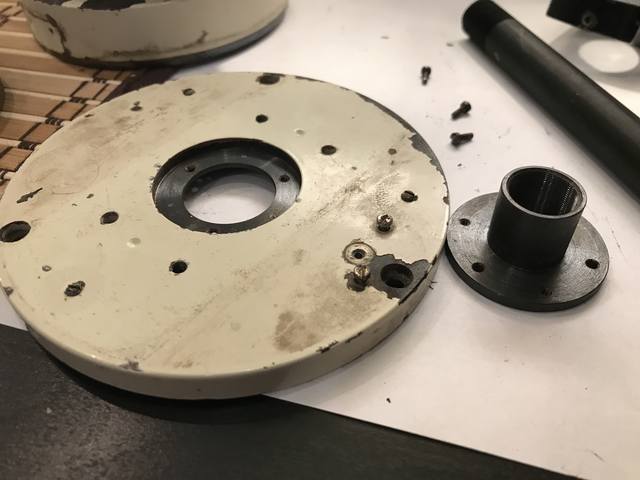

- на заднем торце - нет четырёх винтов разгрузки (юстировки Г.З??? - их функции я так и не понял..только увидел пустые дырки с резьбой)
- нет того самого "зеркальца" откидного, которое позволяет смотреть и прицеливаться в диоптры..когда труба смотрит в околозенитную область

как бы пока первые впечатления...

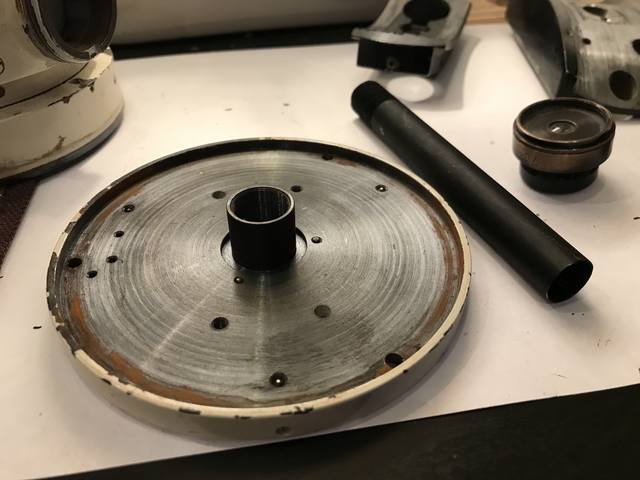

удивило большое количество регулировочных винтов (скрытых) на Г.З - как снизу..так и сверху, однако даже при вкручивании их всех до "стеклянного упора"...остается ещё полсантиметра пустого пространтства..Г.З...скачет, видимо нет ещё какой-то прокладки или прижимного кольца (мне к сожалению без инструкции и мануала не определить

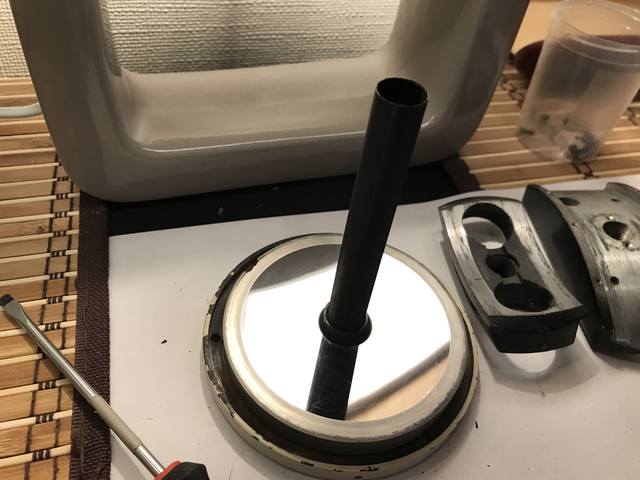

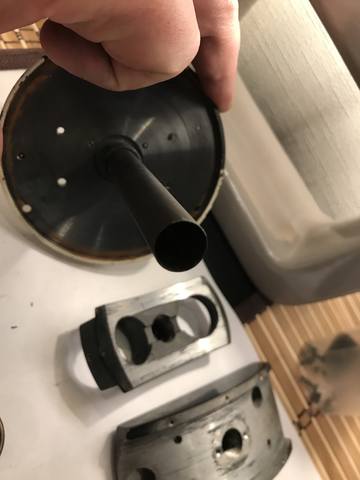

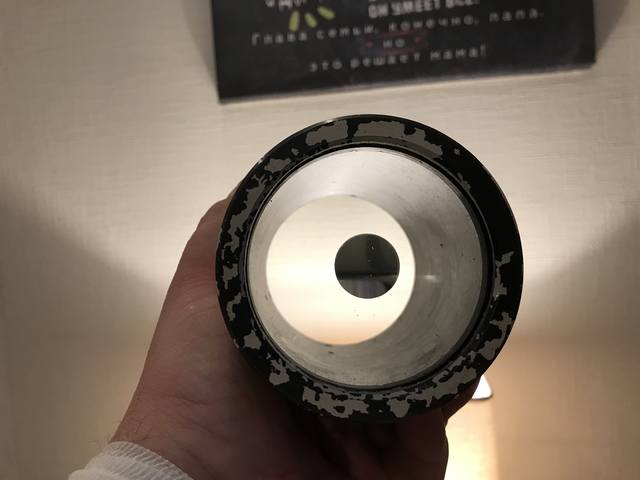

Удивила"морковка" толщиной в палец)))
И конечно же стандартныйвопрос - как снять мениск? Кольцо откручивается? Или есть какие-то то тонкости и хитрости?

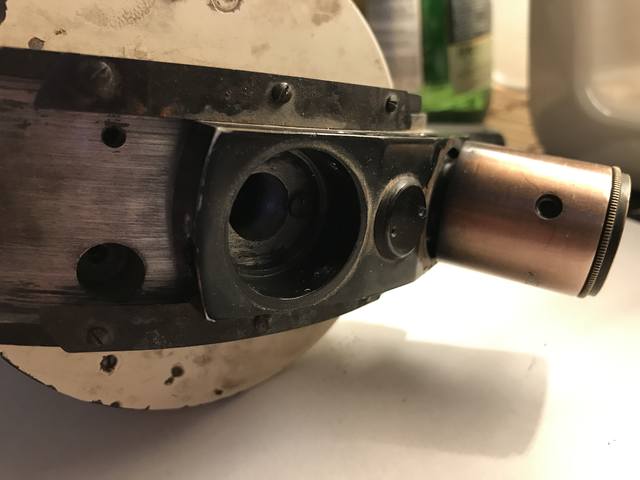

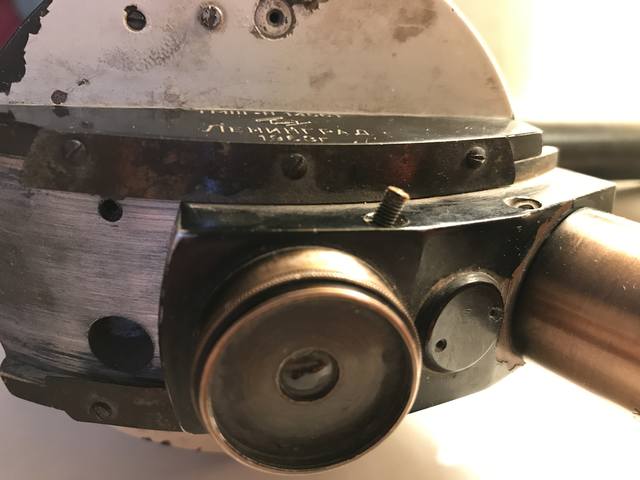

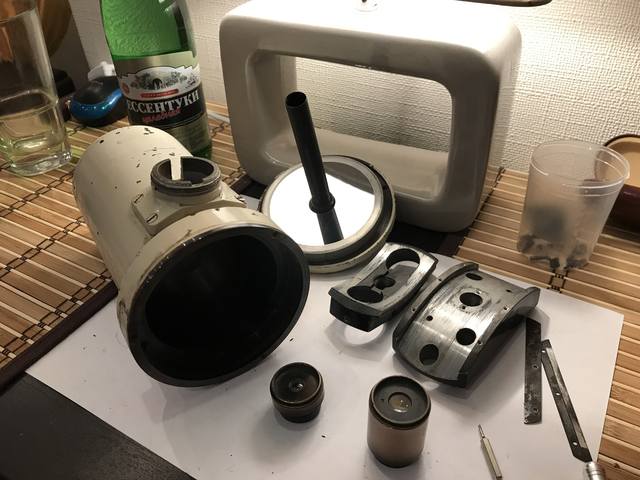

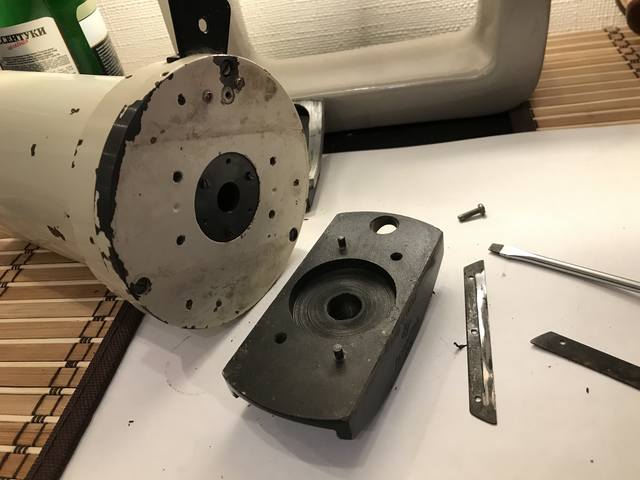

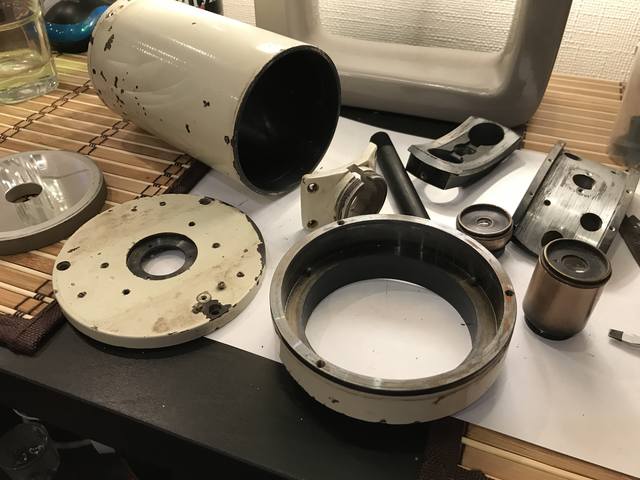

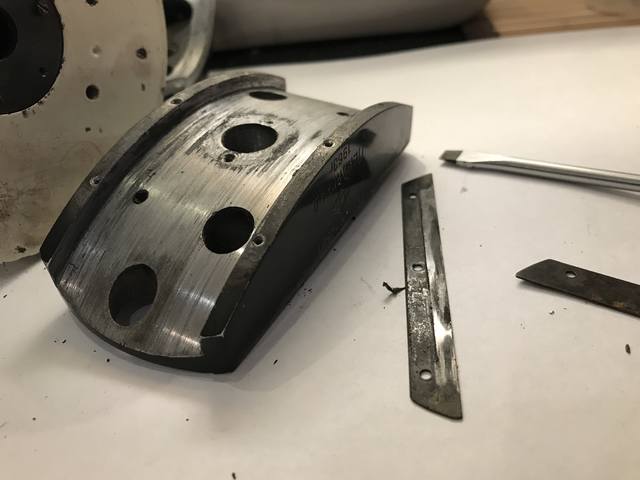

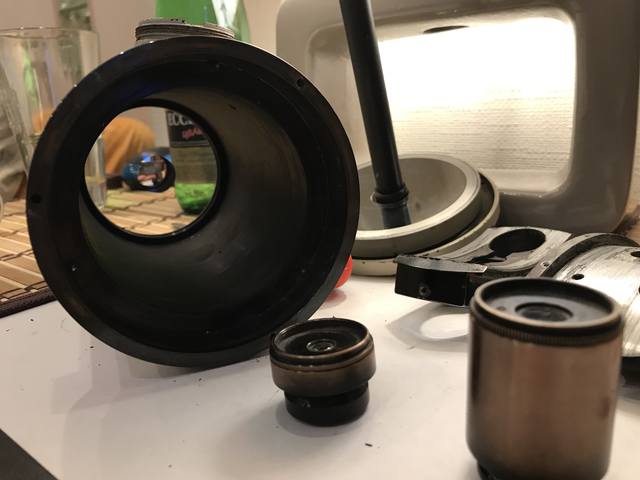

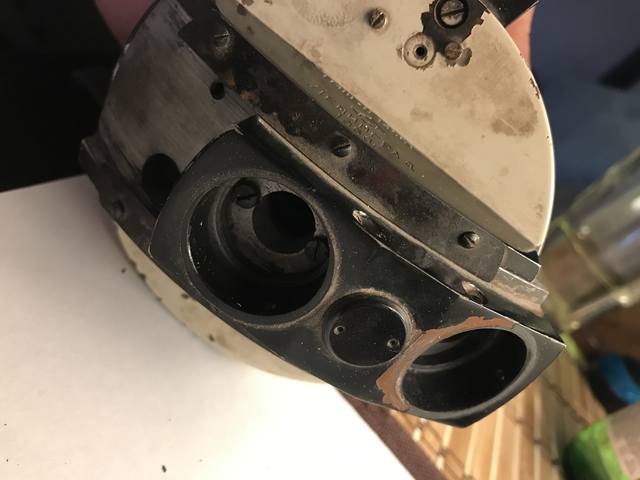

ну а теперь немного фото..."вскрытия"

[Пецык Алексей]

Я ТМШ не разбирал, подсказать по конструкции не смогу. В конце статьи есть ссылка на видео с разборкой ТМШ.
А чертежи и инструкцию по юстировке ТМШ Фидель выкладывал в теме о возвращении в подвал ВАГО. Ща поищу.
http://astronomer.ru/publications.php?act=view&id=204

[Пецык Алексей]

Вот
https://astronomy.ru/forum/index.php/topic,21065.msg5231328.html#msg5231328

[Пецык Алексей]

И вот
https://astronomy.ru/forum/index.php/topic,21065.msg5223624.html#msg5223624

[Calypso]

И вот
https://astronomy.ru/forum/index.php/topic,21065.msg5223624.html#msg5223624

Алексей, спасибо за материал! Круто!
Я правильно понимаю..что перед тем как открутить мениск..надо найти и выкрутить винт №18?
И судя по разрезу по Г.З..оно таки имело подкладки..и сверху и снизу..(Узел Е)

[Пецык Алексей]

Похоже на то. у ушт такая же система- мениск на резьбе и она сбоку контрится винтиками. Их, если верно помню, три штуки.

По ГЗ не знаю, не разбирал.

[Calypso]

Алексей! Спасибо..там действительно 3 скрытых винта..и никакой резьбы на оправе мениска..
Пять секунд..и мениск снят..


[Пецык Алексей]

Прикольно. УШТшный мениск на резьбе. А тут упростили.

[amh]

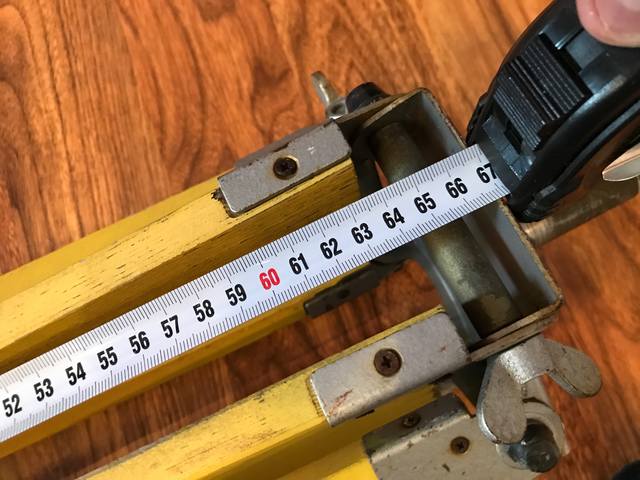

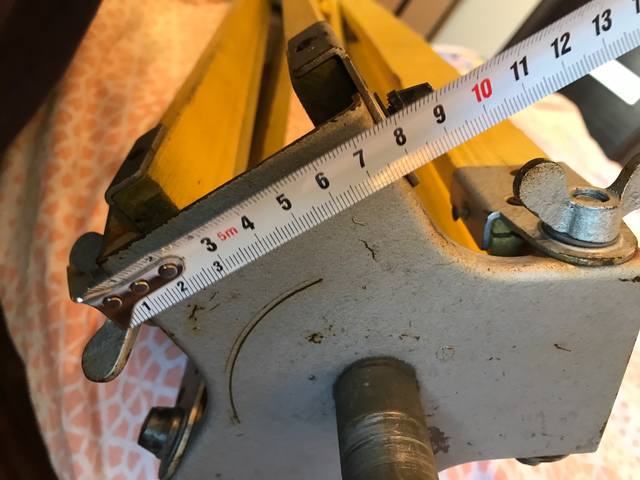

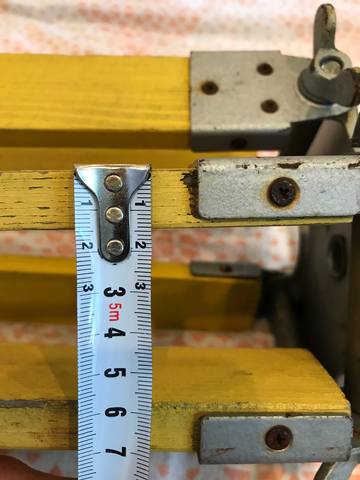

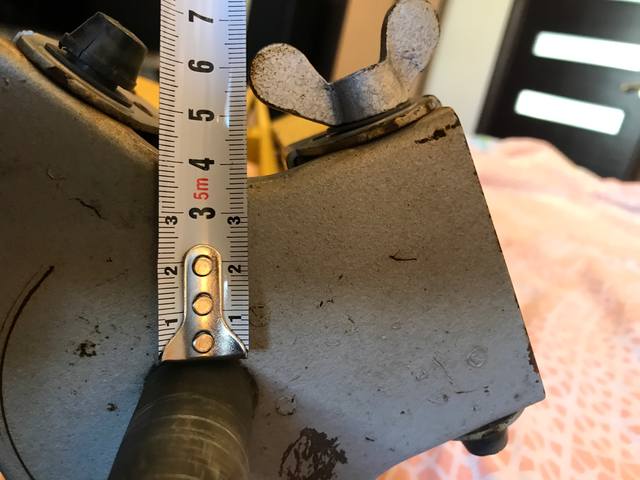

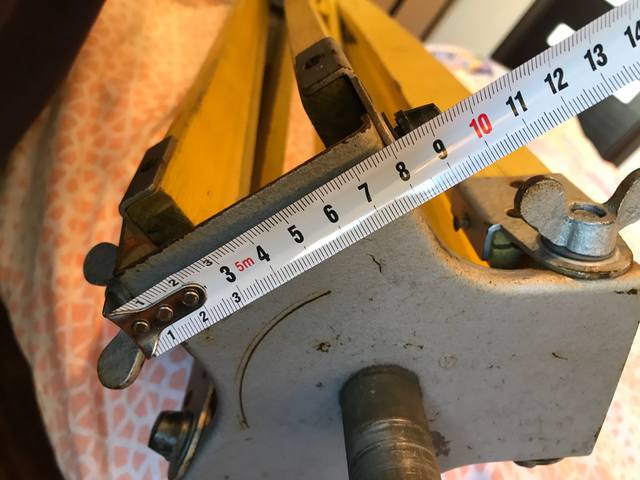

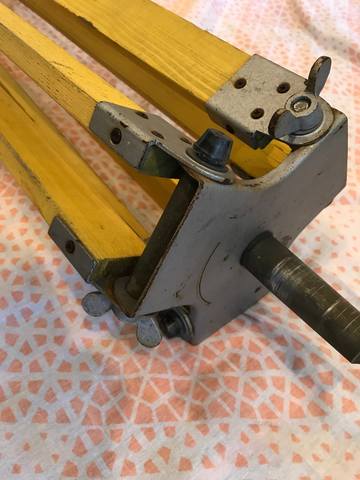

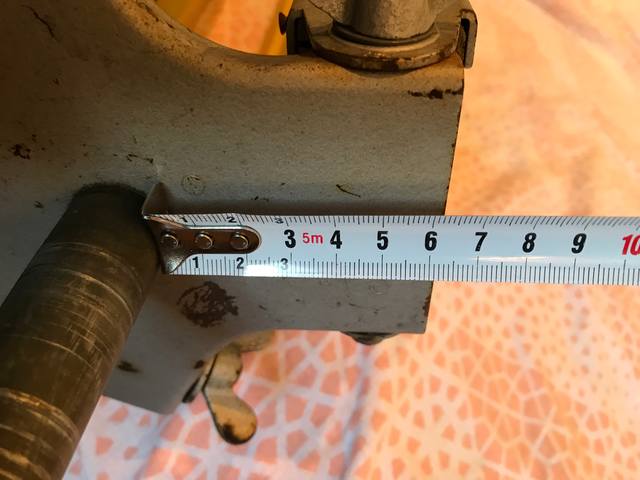

Ребята,какие параметры у центральной части треноги БШР?Ещё,хотелось бы знать длину и сечение деревянных профилей из которых состоят опоры.

[Пецык Алексей]

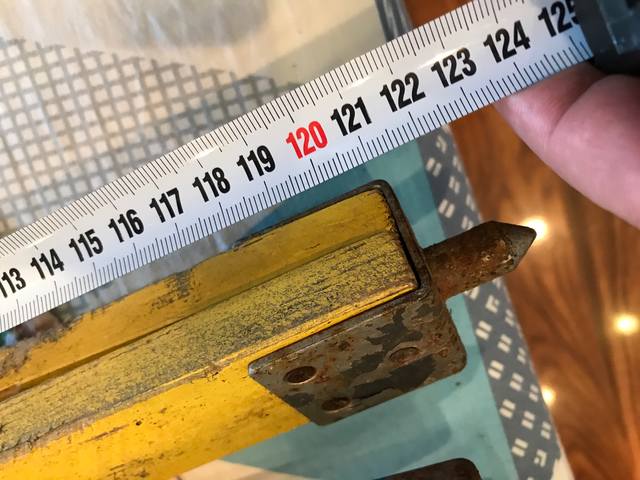

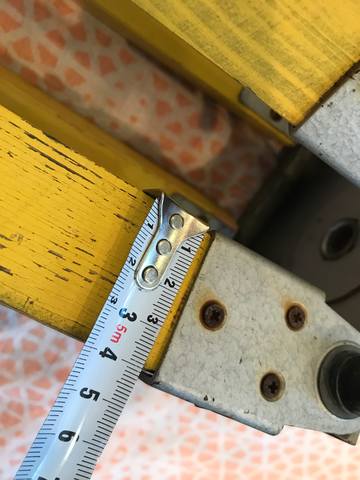

Рейки у МШР были 14х40х1200мм. У БШР должны быть такие же.
Площадки под рукой нет, померять не могу.

[Calypso]

Ребята,какие параметры у центральной части треноги БШР?Ещё,хотелось бы знать длину и сечение деревянных профилей из которых состоят опоры.

[amh]

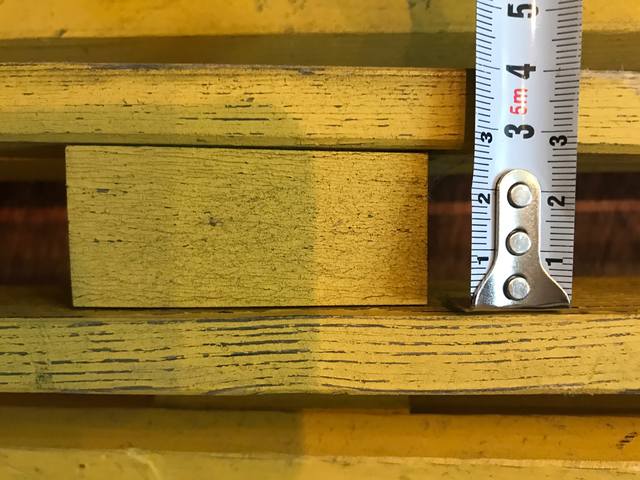

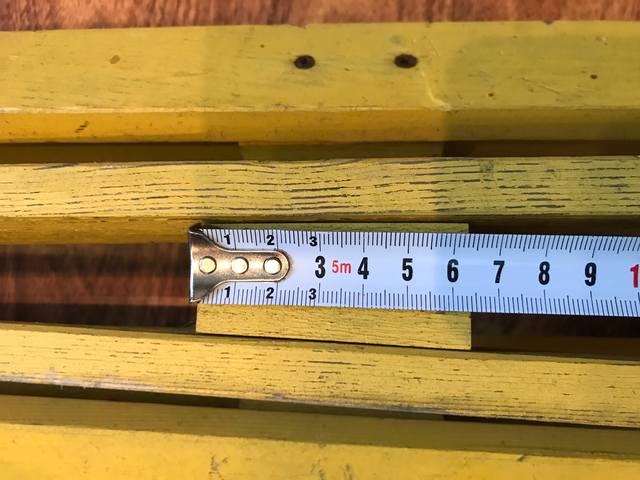

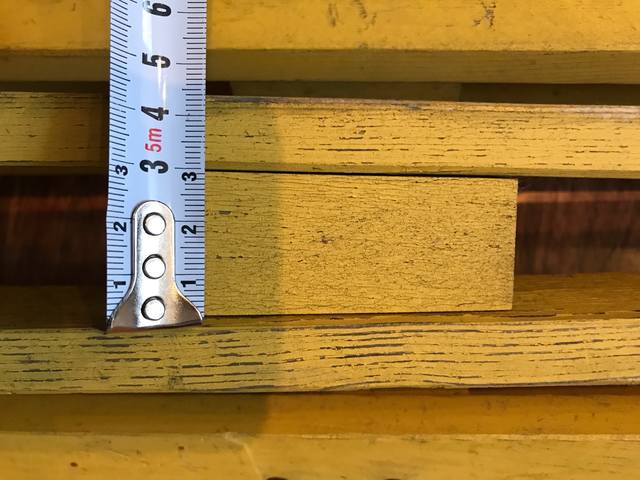

Большое спасибо за исчерпывающий ответ.Отличаются ли параметры литой площадки,от штампованной?Ещё,если можно,пара вопросов относительно деревянных перемычек,которые стоят в опорах:на каком расстоянии они установлены и какая у них ширина верхней и нижней части?

[Calypso]

Большое спасибо за исчерпывающий ответ.Отличаются ли параметры литой площадки,от штампованной?Ещё,если можно,пара вопросов относительно деревянных перемычек,которые стоят в опорах:на каком расстоянии они установлены и какая у них ширина верхней и нижней части?

[Telebob]

Рейки у МШР были 14х40х1200мм. У БШР должны быть такие же.

Рейки у МШР и БШР одинаковые. И издали все выглядит одинаково. Только на заре 60-х годов прошлого века эти все рейки изготовлялись из бука, по аналогии с геодезическими штативами типа ШР.  Ну а позже из сосны. Ну и соответственно штативы стали дрожать  как осиновый лист. Ну и литая площадка с никелированным конусом естественно не пружинит. А штамповка гнется. Ну а с эстетической точки зрения, если бы Вы видели штатив 1959 года выпуска с никелированными шурупами, лакированным буком , с характерной цепочкой, которая не должна давать ножкам разъехаться Вы бы поняли разницу между ИЗДЕЛИЕМ и подобием изделия. Ну как выше в этой теме два варианта: 1) мениск на резьбе, как в приличной фототехнике и 2) на винтиках - дешево и сердито. И главное легко разбирать. Если будете делать штатив сами - выбирайте приличную древесину.

[Calypso]

Ну как выше в этой теме два варианта: 1) мениск на резьбе, как в приличной фототехнике и 2) на винтиках - дешево и сердито.

Это Вы наверное мениска с Альтера Интесовского не видели)))
Там даже оправы мениска нет..он (сам мениск..стекляха) просто через три полушайбы притянут на винтах в корпусу трубы

[Telebob]

Там даже оправы мениска нет..

Ну предела совершенству, как известно, нет... Это одна сторона медали. А вторая. Смотрю я на Ваш ТМШ и думаю: "Ну вот что можно было делать с этим изделием, чтобы довести его до такого состояния?" У меня лежит МТО-1000 1960 года издания. Его, к счастью, не касалась рука аборигена. Ну и состояние его как с завода. Т.е. все эти изделия работоспособны в течении столетий. Только во всех этих кабинетах физики и астрономии в обстановке полной безграмотности и безразличия как учителей так и школьников все эти знаки эпохи превращались в хлам, который немногие ЛА и коллекционеры  пытаются теперь возродить.
