Пружины от клапанов это сила!!

Не хотелось ждать целый месяц из Китая более слабые пружинки, да и зачем ставить слабые, если можно от клапанов!

[Кошачий]

потратил час (полчаса ножницы искал)  1 сфера Китай 100 мм и 2 сферы СССР 30 мм, ватман купить не смог - самоизоляция так ее...

















  картинку повернул естественно



Добавил для сравнения





аппарат готов - жду вечернюю Венеру

Ну а почему бы и нет когда больше нет ничего

[Carcass]

Здравствуйте. Сделал себе новый телескоп, - диаметр зеркала 203 мм, фокус 750. Зеркало изготавливал rigel14. Зеркало - парабола. Телескоп старался сделать из того, что было в наличии, плюс сам фрезеровал и точил необходимые детали. Телескоп полностью из стали и алюминия. Есть, внутри, кое-какие детали из римамида, но их мало. За красотой особенно не гнался, - больше интесовало качество телескопа. Сделал ферменную схему не из красоты, а просто потому, что не нашел подходящую трубу.

Подскажите, какой диаметр у верхней и нижней секции фермы. И если можно, и про конструкцию оправы вторичного зеркала

[grigoris]

Диаметр нижней секции фермы - 300 мм ( использовал уже готовую трубу), а диаметр верхней части 214 мм вроде, или 220, точно не помню уже. Конструкция оправы вторичного зеркала в точности как в книге Сикорука "телескопы для любителей астрономии", стр. 240, §8

[Carcass]

Диаметр нижней секции фермы - 300 мм ( использовал уже готовую трубу), а диаметр верхней части 214 мм вроде, или 220, точно не помню уже. Конструкция оправы вторичного зеркала в точности как в книге Сикорука "телескопы для любителей астрономии", стр. 240, §8

Алюминий?

[grigoris]

Верхняя секция, - алюминий, нижняя секция,- сталь. Оправа вторичного зеркала - где сталь, где пластик. Делал из того, что есть.

[Carcass]

На нижнюю секцию делали крышку какую нибудь для хранения? Как боретесь с орошение ГЗ при внесении в тёплое помещение?

[grigoris]

На нижнюю секцию делали крышку какую нибудь для хранения? Как боретесь с орошение ГЗ при внесении в тёплое помещение?

Живу в деревне. И телескоп все время находится в небольшом неотапливаемом помещении на улице.  Так что в теплом помещении он не бывает, потому крышка не нужна. А запотевания оптики пока не замечал. Увижу ее, - буду думать.

[Carcass]

Понятно. Спасибо!

[grigoris]

На всякий случай, со стороны задней части телескопа я сделал, в металле отверстие под вентилятор. Вентилятор пока не ставил. Была мысль, что если будет запотевать, то ради интереса можно попробовать поставить туда вытяжной вентилятор, и может он будет обдувать зеркало, и запотевание пройдет. Но пока что вентилятор не ставил, - посмотрю, как без него будет

[ysdanko]

Так что в теплом помещении он не бывает, потому крышка не нужна.

Крышка нужна. Без нее пауки и мухи оптику засрут затопчут

[grigoris]

Согласен. Прикрою пленкой.

[Carcass]

Согласен. Прикрою пленкой.

Можно сделать ящик для хранения. Пыли меньше будет попадать

[OldmAN]

Рефрактор 70/500 за 2 часа.

- линза очковая стеклянная, +2 диоптрии,  70 мм (заказ на озоне)

- окуляр кельнер 20 мм

- картонный тубус без крышек 495 мм, толщина стенок 4 мм, внутренний диаметр ~ 76 мм (заказ на озоне)

- три "основания"-картонки от скотча

- картонный тубус (от 'зеленых' фасовочных пакетов из "Пятерочки" - идеально совпал с диаметром 1'25" юбки окуляра

-лист гофрокартона от коробки

- скотч

_____
Делаем оправу обьектива
Один из цилиндров-картонок после скотча разрезаем-распиливаем зубчатым ножом на два кольца одинаковой ширины. Каждое из колец разрезаем, индивидуально подрезаем, уменьшая диаметр, добиваясь того, чтобы вложеннные друг в друга кольца с легким трением входили в тубус. Закрепляем край внешнего кольца короткой полоской скотча.
 Подобным образом поступаем и двумя оставшимися кольцами, но на полную их высоту - это наружная часть оправы, получаем бленду ~ 45 мм.
У внутреннего кольца передней (бленды) части оправы срезаем ножницами край около 2 мм - получается ниша для края стекла. Скрепляем и эту часть полоской скотча.
Собираем оправу со стеклом выпуклой стороной наружу, обматываем  оправу скотчем (несколько оборотов) чтобы она на среднем трении входила в тубус.

Из полосок гофрокартона делаем вкладыш для окулярной трубки. Укрепляем скотчем.
Отрезаем около 10 см от 1'25" картонного тубуса (тот который от пакетов 5-ки), приматываем к нему юбку от окуляра.

Собираем все вместе.
Хроматизм заметный, изображение отчетливое.

( на днях должен доехать ахромат-обьектив 70/700 в фабричной оправе,  длинный метровый тубус и пластиковый фокусер для рефрактора, попробую собрать  более совершенную поделку)

[LeftUser]

Собираем все вместе.
Хроматизм заметный, изображение отчетливое.

Помню в 4-ом классе собирал нечто подобное. Линза была +1 диоптрии, насадочная для макросъёмки с оправой. Типа такой:



Метровая труба из листа ватмана скручена и чтобы не раскручивалась, замотана скотчем. Окуляр делал из меньшей трубки ватмана и на конце надевался "окуляр" из смотрелки слайдов. Вот такой:



Давал увеличение порядка 20 крат. Сколько было восторга, когда на дальнем заборе в метрах 400 отчётливо было видно клетки сетки. Крепилось это всё на верёвках на раскладной стремянке.

[OldmAN]

Помню в 4-ом классе собирал нечто подобное

Вот и меня торкнули детские воспоминания по самосборной трубе из линзы-насадки 50 мм к обьективу фотоаппарата.
Здесь же заинтересовал вариант практически полного совпадения диаметров линза-тубус-каркас от скотча, 1,25"  размер толстостенного каркаса от зеленых!! пакетов из 5-ки и длины трубы и  фокусного линзы. В-общем, случайное совпадение размеров несвязанных между собой предметов.
Почти не требует подгонки, только пара-другая оборотов скотча. Вполне начальный вариант для вхождения в астронаблюдения за копейки. Кратеры на луне и галлилеевские спутники юпитера ей доступны. При желании внутренние поверхности можно чернить - контраст будет лучше.

[Алексей Николаевич.]

Окуляр делал из меньшей трубки ватмана и на конце надевался "окуляр" из смотрелки слайдов.

Похожая труба до сих пор у меня лежит,ей лет 45. Делал из такой же метровой насадочной линзы, она ещё и с просветлением. А трубу нашёл алюминиевую,(в военном городке и металлолом был интересный за школой).  Фокусёр из трубы велосипедного насоса. Всё красиво даже. Рефрактор в чистом виде. Окуляры подбирал от объектива фотоаппарата, от бинокля старого, от микроскопа. Подпортил изящество конструкции точёной деталью из гидроцилиндра, польстился на красоту хромировки наружной, но вышел на конце лишний вес из за толстой стенки.
Я заметил на фото эти окулярчики.
Это из ГДРовского оптического конструктора, "Оптик монтаж эксперимент".

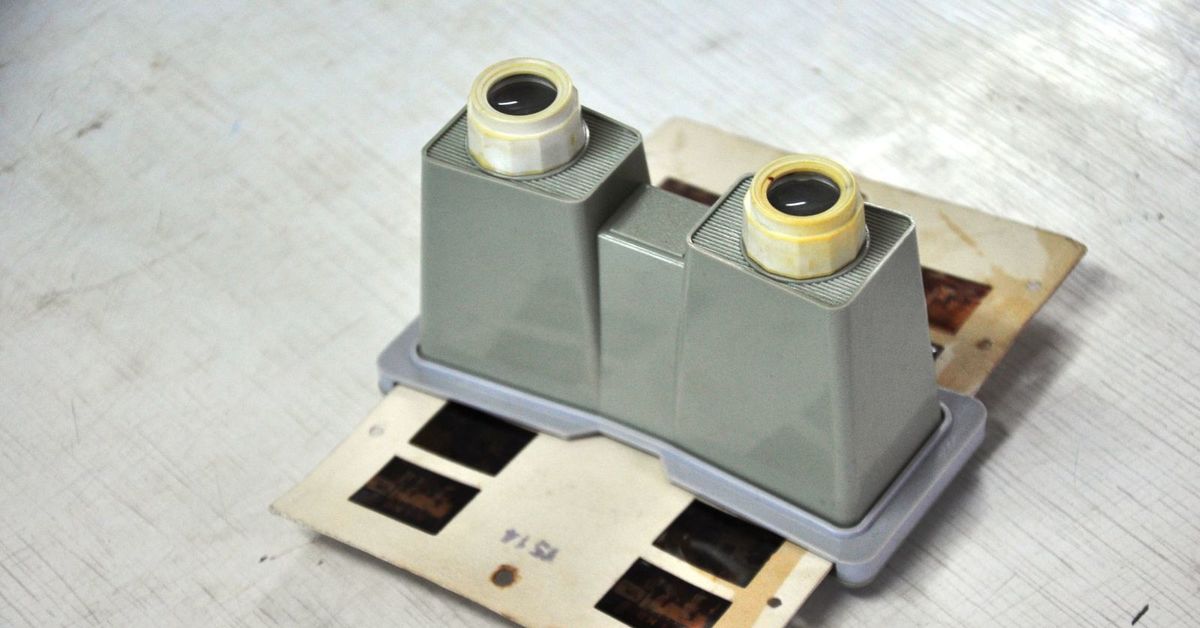

Очень была полезная штука, хоть и пластиковые линзы. Там и микроскоп и подзорная труба и вот такой бинокуляр для просмотра слайдов собирались. И оптическая скамья.
Но мне пришлось задиафрагмировать апертуру до примерно 25 мм, тогда стала эта метровая трубочка показывать неплохо.

Вот недавно видел ахроматизированную склейку с просветлением на барахолке (местной,белорусской), за копейки, новенькую. Но к сожалению она одна и там два метра фокусное.
Было бы таких две, можно интересный было бы собрать телескопик.

[Scorpionchik_63]

Есть такая насадочная ахроматическая склейка для макросъемки "АЛ-4".На память 50 мм в диаметре и 300 мм фокусное.Плюс МС К-1 2х и микрорефрактор готов.Качество будет очень неплохое.

[OldmAN]

В продолжение вот этого поста - https://astronomy.ru/forum/index.php/topic,2087.msg6233511.html#msg6233511

Апгрейд рефрактора-самоделки, замена очковой линзы на фабричный ахромат 70/700, добавление фокусера и диагонального зеркала

Тубус картонный 75/85 мм внутренний/внешний диаметр, 495 мм длина
чернение - акриловая краска, бархатная черная матовая Акрил Де Люкс
объектив-ахромат от Vixen Space Eye 70/700
удлинительная трубка 1.25" 70мм SVBONY SV157
зеркало SVBONY SV221 45 градусов 1,25"
фокусёр для рефрактора 80мм
окуляр Vixen PL20mm

Подгонка тубуса под посадочный профиль объектива и фокусера - пила, надфиль, шкурка

Осталось придумать внешнее покрытие трубы, смонтировать искатель-реддот и дождаться 90мм колец для крепления

[OldmAN]

Рефрактор 70/700 поставлен на фотоштатив, крепление в дополнение к стандартному штатива - пластина из оргстекла 3 мм толщиной, с отверстием по центру, сделанным раскаленным гвоздем и намеченной по горячей пластмассе крепежным винтом от штатива. Приедет из Поднебесной штатная пластина и кольца - сменю оргстекло и изоленту на них.
Монтировка получилась хлипкая, поиск и наведение (по сравнению с экваториалом) ужасны, ведение движущегося обьекта весьма проблематично
Тест по наземке (глава церкви, дистанция порядка 500 метров) удовлетворительный. На землю не выносил, фото в прямом фокусе камерой sv305c в программе sharpcap через стеклопакет    окна

(кликните для показа/скрытия)

#Усиление (Gain)
Gain=0
#Экспозиция
Exposure=42,0480ms
#Отметка времени
Timestamp Frames=Off
#Баланс белого (B)
White Bal (B)=226
#Баланс белого (G)
White Bal (G)=128
#Баланс белого (R)
White Bal (R)=157
#Насыщенность
Saturation=50
#Гамма
Gamma=0,44
#Контрастность
Contrast=20
