Еще вариант гидирования простых монтировок через USB

[1212Lupus]

Не мучУ, а делаю блок управления.

[Дядя Вова]

Виталий, это ты что-то с электрофокусером мутишь?

Не мучУ, а делаю блок управления.

IMHO Иван Сергей прав!
Если есть комбайн/электрофокусер Ивана7ча  http://qhy.narod.ru/FWF/index.htm , то делать свой - именно мутить
ЕМНИП по этой ссылке есть и разные схемы подключения драйверов.

[sernik]

Дядя Вова, ну так то совсем другая конструкция. Виталий же хочет управлять двигателем с коробочки, и просто обвязывает драйвер биполярника, как тут.

[Ivan7enych]

Если есть комбайн/электрофокусер Ивана7ча  http://qhy.narod.ru/FWF/index.htm , то делать свой - именно мутить

Ну, комбайн заметно сложнее паять. Я думаю такой вариант тоже имеет право на жизнь.

[Дядя Вова]

Если есть комбайн/электрофокусер Ивана7ча  http://qhy.narod.ru/FWF/index.htm , то делать свой - именно мутить

Ну, комбайн заметно сложнее паять. Я думаю такой вариант тоже имеет право на жизнь.

Конечно имеет! Но на его фоне что-то делать - значит "мутить". Что Иван Сергей точно и подметил.
Кстати, я же твою коробочку брал именно для этих же целей - фокусера.
ps Виноват, что встрял в разговор. Жалею.

C Праздником всех!

[Павел Бахтинов]

правильно теперь нарисовал?

Резисторы с коллекторов на базы транзисторов оптронов не нужны, в таком виде (при сопротивлении 10кОм) вообще ничего работать не будет. Лучше базовые выводы оставить неподключенными (или использовать оптроны, у которых базовых выводов нет - например, сдвоенные).

[1212Lupus]

Павел, спасибо за замечание. Я раньше тоже не не заморачивался с базой у 4N35 (часто их использую), но вроде как базу оставлять в "подвешенном" виде -- не совсем правильно...

[EvgenV]

Подскажите, можно ли схемой которая в начале темы управлять  EQ3-2 c установленной "Двухмоторной системой управления для монтировки EQ3-2 (CG4)
https://astronom.ru/vcd-132-1-835/goodsinfo.html ?

[Andr_B]

Можно.

[Fantom]

To: 1212Lupus
Сбросал на макетке предложенную Вами схему, работает на ура, не стал использовать 5ый канал управления (у меня он занят уже ),а просто вывесил "1" на 6-11 ноги. Спасибо за идею.

[coldbreathspb]

Всем доброго дня.Такая проблема,при подключении коробочки к пшд гайдеру и старкалку загорается красный 8 светодиоид и крутится мотор по оси R.A,и крутится постоянно,не подскажете как решить проблему?

[Ivan7enych]

Всем доброго дня.Такая проблема,при подключении коробочки к пшд гайдеру и старкалку загорается красный 8 светодиоид и крутится мотор по оси R.A,и крутится постоянно,не подскажете как решить проблему?

Залезть в настройки плагина и настроить галки.

[coldbreathspb]

Всем доброго дня.Такая проблема,при подключении коробочки к пшд гайдеру и старкалку загорается красный 8 светодиоид и крутится мотор по оси R.A,и крутится постоянно,не подскажете как решить проблему?

Залезть в настройки плагина и настроить галки.

решил проблему переустановкой плагина

[Ryoko]

Сделала себе коробку на базе FT232RL. Вот по такой схеме:

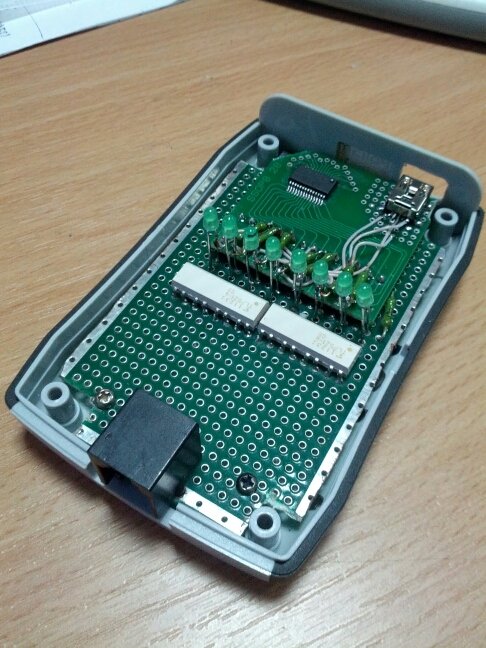

Спаяла пока на макетке. Может, если будет не лень, сварганю еще печатную плату. И светодиоды поменяю на красные...

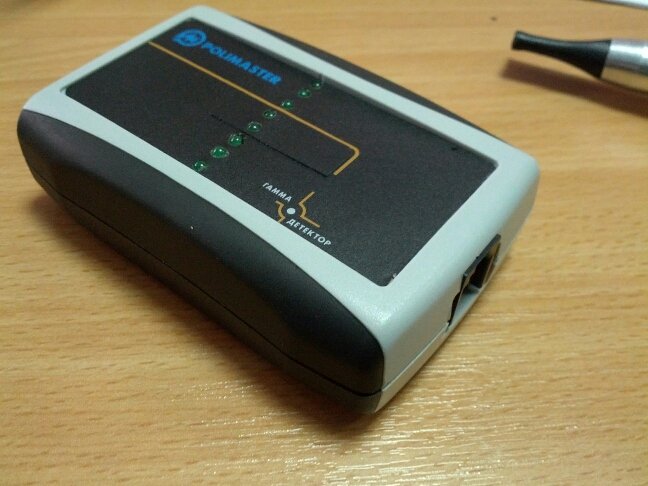

Вот что получилось:

(На шильдик не смотрите, взяла первый попавшийся - закрыть дырки в корпусе)
На второй выход прицеплю пока фотик. А дальше - видно будет.

Огромное спасибо Ivan7enych за разработанный проект!

Такой вопросик, а CBUS[0-3] в драйвере можно задействовать? Это еще 4 дополнительных выхода можно прицепить...
В документации написано:

CBUS bit bang mode option. Allows up to 4 of the CBUS
pins to be used as general purpose I/O. Configured
individually for CBUS0, CBUS1, CBUS2 and CBUS3 in the
internal EEPROM. A separate application note, AN232R-01,
available from FTDI website (www.ftdichip.com) describes
in more detail how to use CBUS bit bang mode.

[Dlyashko]

Вопрос по управлению фокусером. Где можно подправить код dll , чтобы управлять фокусером командами.
У меня самодельный контроллер самодельной монтировки. На пульт выходят кнопки  фокус + и фокус - .
Зарание благодарен

[Ivan7enych]

Незнаю, в какой теме лучше задать вопрос по USB коробочке.
Вопрос следующий:
по управлению фокусером. Где можно подправить код dll , чтобы управлять фокусером командами.
У меня самодельный контроллер самодельной монтировки. На пульт выходят кнопки  фокус + и фокус - .
может лучше использовать FT232 и сразу команду передавать на UART в Мой контроллер
Прошивка контроллера имулирует систему команд nexstar для планетария, для фокусера могу написать любую команду.
Просто желательно не делать два эмулятора rs232,  и все команды транслировать по одному кабелю.

Зарание благодарен

Не очень понял, при чем тут моя USB коробка и какая-то dll ? Если вы сделали свой контроллер, делайте и дальше все в нем, добавляйте команды и пишите аксом драйвер для него.

[Ivan7enych]

Сделала себе коробку на базе FT232RL. Вот по такой схеме:

Жаль летом не увидел, как-то пропустил. Получилось вполне хорошо.

Такой вопросик, а CBUS[0-3] в драйвере можно задействовать? Это еще 4 дополнительных выхода можно прицепить...
В документации написано:

CBUS bit bang mode option. Allows up to 4 of the CBUS
pins to be used as general purpose I/O. Configured
individually for CBUS0, CBUS1, CBUS2 and CBUS3 in the
internal EEPROM. A separate application note, AN232R-01,
available from FTDI website (www.ftdichip.com) describes
in more detail how to use CBUS bit bang mode.

Как-то пропустил это, наверное можно добавить, просто пока никто не жаловался на недостаток числа выходов.

[Dlyashko]

Я хотел все сказать все одним предложением, видимо  нобочку Ивана е получилось.
Дело в том, что я Самодельную коробочку Ивана подключил к своему контроллеру.
для гидирования, все работает. но у меня управление фокусером идет тоже через мой контроллер.
На входе контроллера команды фокус+и фокус - и я не знаю как изменить написанную Иваном dll так, как в исхлодниках не нашел работы с фокусером. Вот и спрашиваю как можно изменить работу фокусера для моих целей.

[Ivan7enych]

Я хотел все сказать все одним предложением, видимо  нобочку Ивана е получилось.
Дело в том, что я Самодельную коробочку Ивана подключил к своему контроллеру.
для гидирования, все работает. но у меня управление фокусером идет тоже через мой контроллер.
На входе контроллера команды фокус+и фокус - и я не знаю как изменить написанную Иваном dll так, как в исхлодниках не нашел работы с фокусером. Вот и спрашиваю как можно изменить работу фокусера для моих целей.

А где вы исходники нашли? Если в этой теме, то они старые, если хотите - берите и дописывайте что вам нужно.
Текущие исходники я выкладывать не собираюсь, а самому дописывать в них поддержку именно такого вида я не вижу смысла. Причина проста - крутилка типа + - не дает точного соблюдения положения.

[Владимир Соловьев]

У меня новая монти CG-4 ,возможно ли при покупки комплекта приводов :1)Подключить  к пульту управления коробочку Ивана С.
2)Будет ли удовлетворительное гидирование или нет.
Не получиться ли так,что все затраты ,старания- сведутся к нулевому результату.
