экваториальная платформа для доба

[san418]

такую платформу, как на видео, я в жизни никогда не соберу, слишком сложно для меня. Тут блин никак на вертикальных сегментах не сделаю, казалось бы простую конструкцию. Если самому не получится доделать ее, возможен ли вариант за деньги?

[AleksSlt]

а можно фотки того что "есть" то есть как выглядит доб девайс сейчас ? это я к тому что  несложно смастерить платформу зайдя всего лишь в магазин автозапчастей.

[mo]

а можно фотки того что "есть" то есть как выглядит доб девайс сейчас ?

Так доб любой становится на платформу. Ну... который на неё залезет.
Видео неплохой платформы на 8 подшипниках на прошлой странице.

[AleksSlt]

я не пр то видео.  я про наличие "того, что есть"  у автора темы , будет понятно тогда, чем сможем мы все помочь
 я  экваториальный клин из обыкновенной антресоли собрал.   так на нем  18  килограмм "железа"    спокойно  удерживается

[mo]

я не пр то видео.  я про наличие "того, что есть"  у автора темы , будет понятно тогда, чем сможем мы все помочь
 я  экваториальный клин из обыкновенной антресоли собрал.   так на нем  18  килограмм "железа"    спокойно  удерживается

Обсуждается не клин (просто несколько деревях), а экваториальная платформа (деревяхи, подшипники, мотор-редуктор, адруина, питание, возможно кнопки и светодиоды).

[ROVIAN]

это я к тому что  несложно смастерить платформу зайдя всего лишь в магазин автозапчастей.

я  экваториальный клин из обыкновенной антресоли собрал.

déjà vu.

[AleksSlt]

Обсуждается не клин (просто несколько деревях), а экваториальная платформа (деревяхи, подшипники, мотор-редуктор, адруина, питание, возможно кнопки и светодиоды).

да это понятно   кто ж спорит.  для этого необязательно 8 подшипников (если конечно не в "сумме") , так и капроновыми втулками  легко можно эти подшипники заменить и не ржавеют , а  скольжение наравне как минимум.  Вот и хотел поглядеть сам "девайс" для которого  экваториальную платформу строят.

[mo]

да это понятно   кто ж спорит.  для этого необязательно 8 подшипников (если конечно не в "сумме") , так и капроновыми втулками  легко можно эти подшипники заменить и не ржавеют , а  скольжение наравне как минимум.  Вот и хотел поглядеть сам "девайс" для которого  экваториальную платформу строят.

8 не обязательно. Мне больше понравилось решение с шаровой опорой (колесом в форме шара) на носу и парой ходовых подшипников близ оси мотор-редуктора

https://photographingspace.com/diy-equatorial-platform-pictures/#jp-carousel-2103.

[AleksSlt]

интересный вариант и   несложно повторить

[san418]

а можно фотки того что "есть"

фотки скину попозже

[san418]

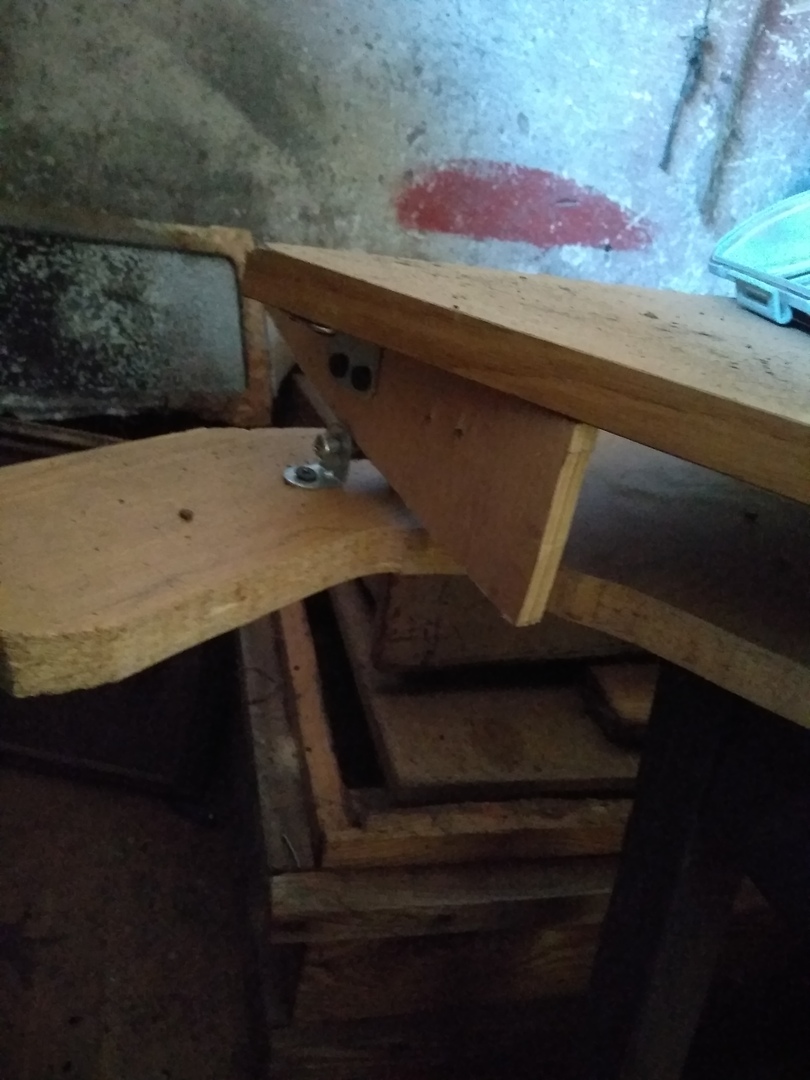

https://sun1-18.userapi.com/TO0UmzrzPi5vueoJk3GC963wqv18kd9yNCdwhw/hifpHkM4EzE.jpg
https://sun9-73.userapi.com/gQ9KkPVrY_YX1_XhfSFWniQBEUbXDxPVCZH8pA/Y9oZayAocNQ.jpg
https://sun9-60.userapi.com/quBqWMS-IPLlFVCfsJTKIx7SzRlHKDhy8RxDPA/lmaqbL5bxfk.jpg

[san418]

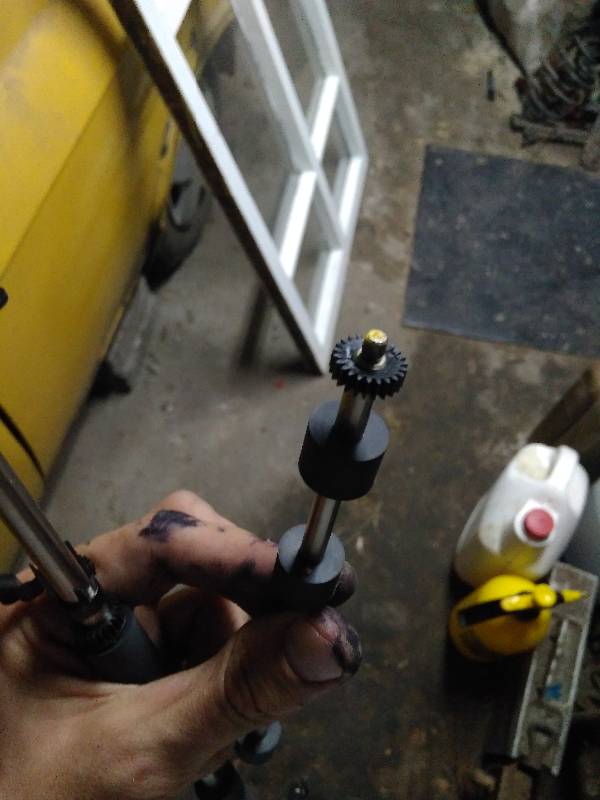

https://astronomy.ru/forum/radikal/b/b31/2009/ec/f5edaf93a401.jpg
https://b.radikal.ru/b02/2009/e7/5bd43081a70a.jpg

[AleksSlt]

кстати хорошие механизмы у принтера. там и втулки  тоже великолепно работают (вместо подшипников)

[san418]

можно готовый редуктор от него присобачить, только найти на вал мотора 5мм подходящую шестерню ( или эту как-то снять и расточить отверстие)

[san418]

девайс - levenhuk ra200n f5 на самодельной табуретке добсона. фоток не делал сего аппарата, обычная труба с двухскоростным крейфордом, искатель с изломом. Вечером постараюсь сфоткать

[san418]

а экваториальный клин я бы сделал для фотоаппарата. Искал как-то информацию по этому поводу, ничего не понял

[INPan]

Да, по окончании ведения платформа должна остановиться и ждать команды наблюдателя.

[how_eee]

У меня когда выбирается вся рабочая часть сектора, платформа упирается в ограничитель и ведущий вал просто проскальзывает. Немного приподнять и переставить на начало сектора.

[ysdanko]

так и капроновыми втулками  легко можно эти подшипники заменить  и не ржавеют , а  скольжение наравне как минимум.

Отличие В 40-30 раз для вас это «наравне как минимум»

«Для подшипников качения коэффициент сопротивления качению fп.к = 0,0015 - 0,003, тогда как для подшипников скольжения fп.с = 0,07 ... 0,09.» (С)

[san418]

сделал убогую ведомую ось
