3D печать на пользу нашему хобби

[Liukk]

А можете обдув показать, можно но фотке из интернета именно вашей модели? Чтобы было хорошо видно что там с обдувом происходит

https://ultimaker.com/3d-printers/ultimaker-2-plus
или U2B https://www.youtube.com/watch?time_continue=180&v=Xinuz_CpbbE&feature=emb_logo
видео начиная с 1'33" обдув сбоку сопла на деталь - два вентилятора, лопасти расположены горизонтально, на видео они вращаются. сопло также обдувается. вентилятор сопла сзади головки 1'30" за решёткой справа от сопла. лопасти вертикально .

[Liukk]

шестерёнки лучше китайский гравёр за 10 тыщ

У меня задачи совсем не печать шестерёнок - это было баловство, проба так сказать.
Основная задача моего принтера - отработка решений при проектировании нестандартного оборудования. Часто он у меня включается утром в понедельник и выключается вечером в пятницу, и так уже более 2х лет.

[ysdanko]

P.S. Мне проще сделать нужные поправки в номинальный профиль, чем обучить принтер Допускам и Посадкам.

Ага. Это сложно . Особенно для оптики для которой фотопринтер вряд ли  сможет обеспечить требуемую точность (см. рисунок). Тем более после доработки детали надфилем...

[Liukk]

Ага. Это сложно . Особенно для оптики для которой фотопринтер вряд ли  сможет обеспечить требуемую точность (см. рисунок). Тем более после доработки детали надфилем...

То, что вы привели, это обычные допуски в машиностроении. 11 квалитет я получаю сразу после 3D принтера, а 7 - после доработки на токарном станке.

[Smirnov Andrey]

11 квалитет я получаю сразу после 3D принтера, а 7 - после доработки на токарном станке.

Извините, 7 квалитет после доработки на токарном станке пластиковой детали после 3D принтера?

[Liukk]

Извините,

Извиняю, если сильно постараться, то можно. Одну сотку уже ловил

[Smirnov Andrey]

Вы сказочник!
На пластике получить на токарном станке 7 квалитет - фантастика! Даже если станок у вас супер-пупер новый и жёсткий, даже если токарь супер мастер, тепловые режимы при обработке и твёрдость самого пластика не позволят получить точность, например, для размера 50 мм 25...30 мкм. Да и зачем такая точность для пластика?!
Нет, случайно попасть в размер, конечно, можно. Но только случайно.

[Lee18]

Вы сказочник!
На пластике получить на токарном станке 7 квалитет - фантастика! Даже если станок у вас супер-пупер новый и жёсткий, даже если токарь супер мастер, тепловые режимы при обработке и твёрдость самого пластика не позволят получить точность, например, для размера 50 мм 25...30 мкм. Да и зачем такая точность для пластика?!
Нет, случайно попасть в размер, конечно, можно. Но только случайно.

Я извиняюсь, что вмешиваюсь. Андрей, вы абсолютно были правы насчет ГОСТовской резьбы, но вот тут вы не правы.

25÷30 микрон это всего 0,025÷0,03 мм. Это вполне реально для станка 16К20. И на пластике тоже. Если этот пластик не растекается и не рассыпается.
Вообще никаких проблем. Если станок не раздолбанный в хлам. А , как утверждает Liukk, речь идет именно о 16К20.

Тем более, на диаметре 50. Это работа токаря 3-го разряда, если я не ошибаюсь, вернее, если я не подзабыл. И станок 1К62 и станок 16К20 вполне способны.

Если честно, то три сотки на диаметре 50, это ерунда , в плане сложности. С линейным размером сложнее, но при желании вполне возможно.

[Lee18]

Скажу больше - если токарь не способен на это на 16К20, то это и не токарь вовсе, и его нужно гнать поганой метлой от токарного станка подальше.

[Liukk]

Да и зачем такая точность для пластика?!

предыдущий вопрос был

7 квалитет после доработки на токарном станке пластиковой детали

Вначале вопрос о такой точности необходимости не стоял? и мой ответ был на совершенной другой вопрос - о ВОЗМОЖНОСТИ
"Особенно для оптики для которой фотопринтер вряд ли  сможет обеспечить требуемую точность. Тем более после доработки детали надфилем...", а не целесообразности данной операции. Пластик АБС достаточно жёсткий. Прекрасно выдерживает нагрев до 120*С (у меня столик принтера имеет температуру 100*С при печати)
Проточка кулачков + плитки + индикатор = вполне реально поймать сотку на достаточно твёрдом материале.

[ysdanko]

вполне реально поймать сотку на достаточно твёрдом материале.

Поймать реально. Но в какой момент? Сразу  после изготовления детали или спустя неделю или месяц? Любой пластик дает усадку размеров с течением времени. И эта усадка весьма приличная, в зависимости от материала до 2%.
Наверное именно по этому Смирнов Андрей отметил, что попасть в размер можно исключительно случайно...(Речь не о дополнительной механической обработке, а именно о печати)

[Liukk]

Сразу  после изготовления детали

Мне, для испытаний, было достаточно и пары часов, про длительную стабильность размера я не упоминал.
Между прочим, делают корпуса фотообъективов из пластика и ничего, годами нормально работают...

[Smirnov Andrey]

вполне реально поймать сотку на достаточно твёрдом материале.

Поймать реально. Но в какой момент? Сразу  после изготовления детали или спустя неделю или месяц? Любой пластик дает усадку размеров с течением времени. И эта усадка весьма приличная, в зависимости от материала до 2%.
Наверное именно по этому Смирнов Андрей отметил, что попасть в размер можно исключительно случайно...

Именно так! Случайно попасть в размер сразу после обработки можно. Но деталь остынет, размер поплывёт; время пройдёт, усадка произойдёт - размер изменится, и существенно. Именно поэтому на пластике при токарной обработке - это фантастика, сказки, либо недопонимание всех процессов.

[Smirnov Andrey]

Между прочим, делают корпуса фотообъективов из пластика и ничего, годами нормально работают...

"Кому и кобыла - невеста!" (с)
Смотря каких объективов и смотря для какого потребителя.

[ysdanko]

Между прочим, делают корпуса фотообъективов из пластика и ничего, годами нормально работают...

Вопрос для каких деталей объектива, используют этот пластик? Сомневаюсь, что существуют качественные объективы полностью изготовленные из пластика. Ну разве что игрушки...

[ysdanko]

Именно поэтому на пластике при токарной обработке - это фантастика, сказки, либо недопонимание всех процессов.

Ага. Я вот сколько не сверлил отверстия в пластмассах, всегда пролетал, если брать сверло номинального диаметра. Необходимо брать с запасом

[Liukk]

Я вот сколько не сверлил отверстия в пластмассах, всегда пролетал, если брать сверло номинального диаметра. Необходимо брать с запасом

Но ведь можно же сделать, если постараться?

Сомневаюсь, что существуют качественные объективы полностью изготовленные из пластика. Ну разве что игрушки..

В современных фотообъективав пластики используются по полной программе, особенно этим славятся Сигма и Тамрон причём достаточно высокого класса, в том числе и линзы пластиковые имеются. Разбирал как то Сигму 28-105 /2,8-4,0 просто обалдел. Там больше половины пластиковых деталей. линзы тоже на пластиковых втулках крепятся. Как они там точные межлинзовые промежутки выдерживают и центровку линз обеспечивают - просто не понимаю. Tamron 18-50/2,8  - полно пластика, а ведь данный объектив достаточно высоко котируется

[Liukk]

Вопрос для Андрея Смирнова.
А что по вашему профиль резьбы по ГОСТу?

[Smirnov Andrey]

Вопрос для Андрея Смирнова.
А что по вашему профиль резьбы по ГОСТу?

Вопрос слишком общий, но если так, то это профиль, определённый ГОСТом для данного типа резьбы. Т.е. соответствующий в номинале, описанному в ГОСТ. Естественно, в реальной детали параметры резьбы (угол или профиль, шаг или  кол-во ниток на дюйм, высота профиля ... ) будут отличаться от номинала и от параметров ГОСТа. Если эти отличия укладываются в допуски, указанные на чертеже, то считается, что деталь соответствует требованиям чертежа и ГОСТа. Если отклонения выходят за пределы допусков, то это брак.
Вот как-то так нас учили.

[GraY25]

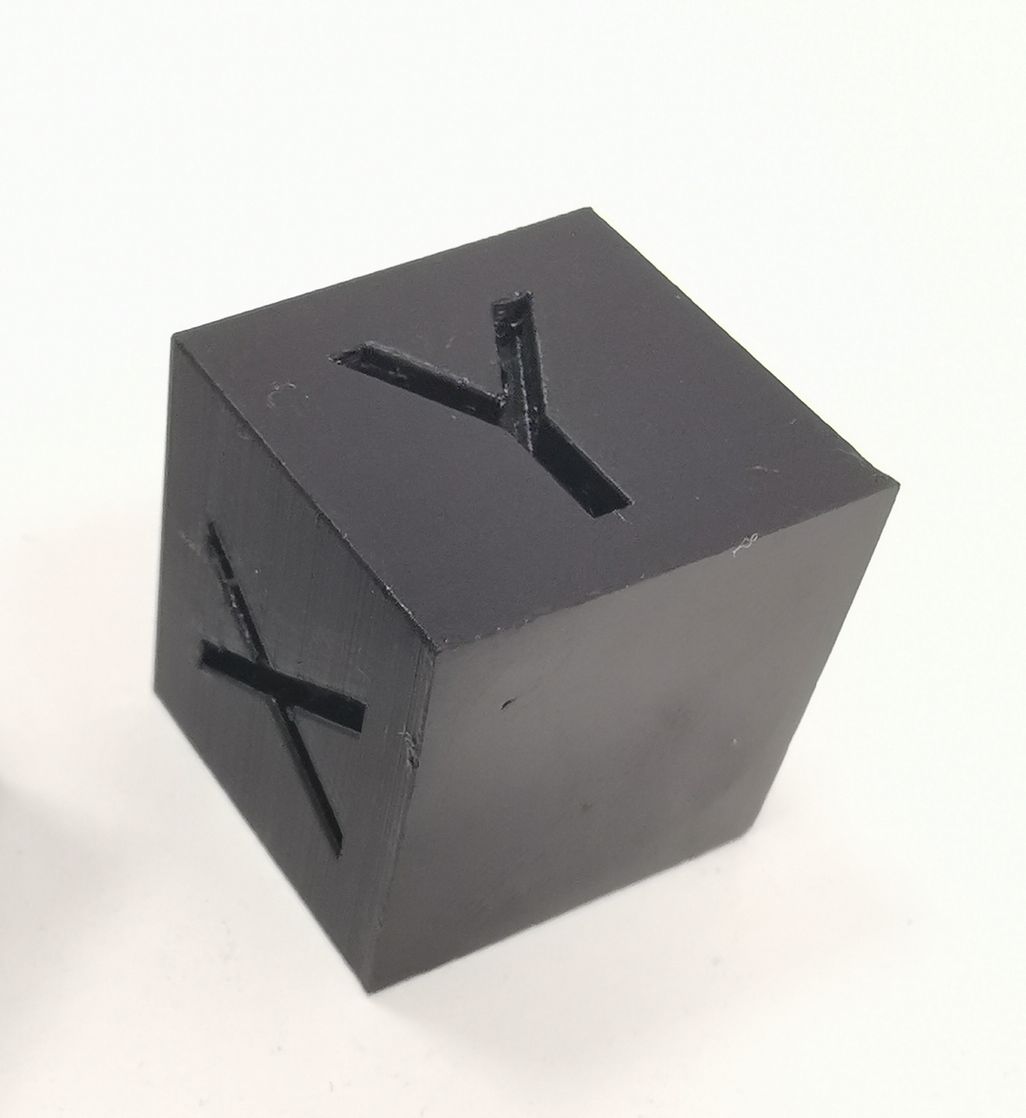

Это реальная дичь.
Как можно так печатать на Ультимейкере?

Я когда на нём печатаю с макс качеством (0.02 мм), невозможно без микроскопа определить в какой плоскости лежат слои.
Фотополимеры отдыхают.
