grblControl в деле....

https://www.youtube.com/watch?v=52VNZdseWb8&feature=youtu.be

[mo]

22 минуты на деталь. 12 мм фанера, 2.6мм "кукуруза":
http://oleg.milantiev.com/material/?id=1486 - лапки зеркала. Апертурище аж 85 см! (по длинной стороне)

[Владимир Николаевич]

Кулачки Вам в помощь https:///ссылка запрещена правилами форума//item/Pressplatoke-used-for-fix-metal-cutter-or-drilling-machine-or-other-parts/32513150990.html?spm=a2g0s.13010108.99999999.10.Kb8ilZ

[mo]

Кулачки Вам в помощь https:///ссылка запрещена правилами форума//item/Pressplatoke-used-for-fix-metal-cutter-or-drilling-machine-or-other-parts/32513150990.html?spm=a2g0s.13010108.99999999.10.Kb8ilZ

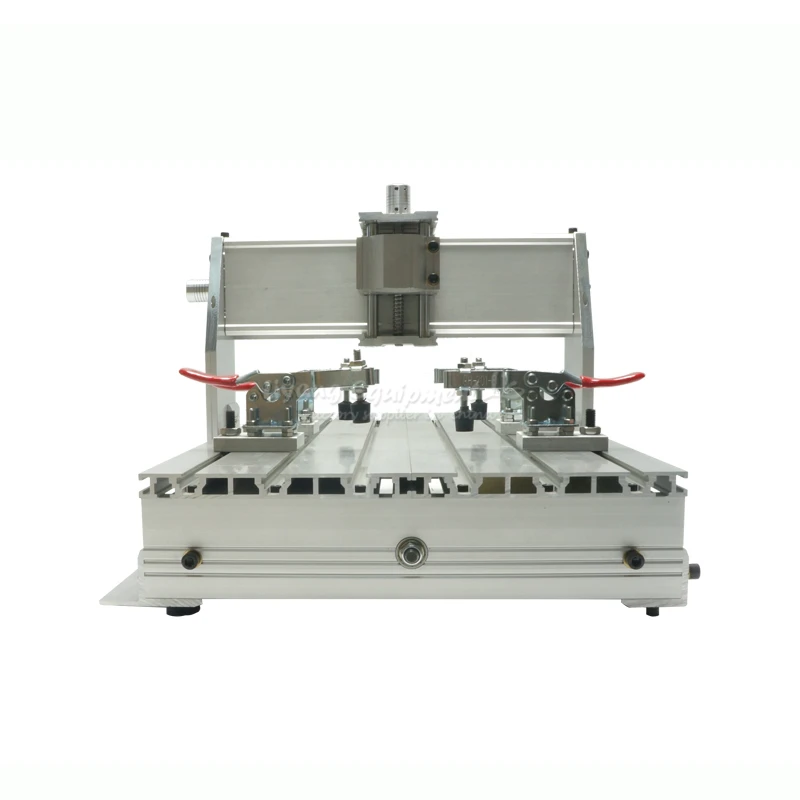

Это да. Прижим хочется переделать. Мне такой понравился. Но места много ест:


А пока что записал в "леруя-список" купить кучу болтов разной длины М5, М6... шляпку сточу болгаркой, чтобы они лезли в профиль стола. Буду на них крепить уголки. Там же в леруе купленные.

[Владимир Николаевич]

Кулачки Вам в помощь https:///ссылка запрещена правилами форума//item/Pressplatoke-used-for-fix-metal-cutter-or-drilling-machine-or-other-parts/32513150990.html?spm=a2g0s.13010108.99999999.10.Kb8ilZ

Это да. Прижим хочется переделать.

А я взял. Мощные литые чугунные у меня есть, но иногда нужно закрепить, что то небольшое и тут эти самое оно, тем более что они по 40р\шт примерно!!! По виду видимо силумин и например для фанеры этого выше крыши!

22 минуты на деталь. 12 мм фанера, 2.6мм "кукуруза":
 лапки зеркала. Апертурище аж 85 см! (по длинной стороне)

Это ты пока на старом 1610-м шустришь?

[mo]

А я взял. Мощные литые чугунные у меня есть, но иногда нужно закрепить, что то небольшое и тут эти самое оно, тем более что они по 40р\шт примерно!!! По виду видимо силумин и например для фанеры этого выше крыши!

Возьму мелкие монтажные полосы и уголки стальные в леруе. С дырками которые, типа этих:

Должно хватить для моего простого станка. И стоят копейки:


В центр болт и такой буквой "Л" держать деталь:


... скоро стол побольше станет, заживу.
Правда, чем больше читаю и думаю, тем чётче понимаю, что мой мелкий 1610 станок победитель жёсткости среди однокласников.

[mo]

Это ты пока на старом 1610-м шустришь?

Ага. Но новый от старого в плюс отличается только размером стола. А, ну ещё ER11 с 3.175мм цангой в комплекте.
В остальном только минусы жёсткости.

[Владимир Николаевич]

Это ты пока на старом 1610-м шустришь?

Ага. Но новый от старого в плюс отличается только размером стола. А, ну ещё ER11 с 3.175мм цангой в комплекте.
В остальном только минусы жёсткости.

Я так понимаю это вот эти параметры
Площадь Гравировки: 160x100x45 мм
Гравировка: 30x18x4.5 см
Или размер стола это другое?

[mo]

Опять туман на улице, опять каша в голове.
Сижу, думаю что б такого полезно-астрономического замутить на фрезере - пока детальки к миниХаблу идут.

Вроде как логично нарезать маску имени Павла Бахтинова, но поле 15х10 см... а фреза на шпинделе 2.6мм. Маска будет мелкой и топором сделанной. Даже если в 2 поля делать её. Да и не нужны мне пока маски.

Вчера обратно сменил фрезу с трёхзаходной на кукурузу. И обратил внимание на умирающую втулку. Латунь? Да, разбилась она знатно и запасной нет. Ко мне из Китая идёт ER11, но ... я не смог снять эту втулку. Ещё попробую, конечно, когда будет на что менять. Но вот вопрос. Даже два.

В описании ER11 "патрона" написано, что одевать его надо на горячую, то есть сделан он чуть ли не в размер вала. Я понимаю, что от нагрева металл расширяется. У меня есть газовая плита, я смогу в плоскогубцах нагреть патрон и, закрепив шпиндель в тисках, попробовать таки одеть его. Но ... как мне снять втулку, если она не поддастся механически? Нагреть? Вместе с мотором? Это ж... неправильно что ли.

Или оттокарить её? Купить прямой резец, закрепить его на стол и неспеша подводить работающий шпиндель без фрезы к нему. Как (в перспективе) мне поступить лучше, с учётом сопливости ситуации...?

Я так понимаю это вот эти параметры
Площадь Гравировки: 160x100x45 мм
Гравировка: 30x18x4.5 см

Да, но с учётом прижима примерно на 1 см меньше по X. То есть 15х10 и 29х18 соответственно. В глубину 45 вряд ли. 20 точно даст. Может 30. И надо будет ооочень тщательно следить за Z.

[mo]

https://www.youtube.com/watch?v=inSwvB9nvvk&feature=youtu.be

Ускорил видео в 10 раз - стало похоже на работу нормального станка

[Владимир Николаевич]

http://www.youtube.com/watch?v=inSwvB9nvvk&feature=youtu.be

Ускорил видео в 10 раз - стало похоже на работу нормального станка

Кстати на али есть станки 1610 с ER-11  за 9500р. и усиленными (по толщине) креплениями (черный пластик)  с доставкой в РФ. Это не выгоднее чем твой 1610 без ER-11?

[mo]

Однозначно, лучше брать вместе с ER11.
Комплект или по частям - разница в пару сотен рублей.
Я заказал отдельно по неопытности.

Сгонял в соседнюю деревню, купил крепёж, уголки, пенополистирол 2 см для букв.
А вот оргстекло только листами 2 на 3 метра продают.

Ещё и весна началась! Проведу сегодня 220 в мастерскую и перенесу станок.

[Владимир Николаевич]

Вот кстати интересное решение... Двигатель шпинделя - серийная болгарка...
У меня как раз подобная китайская, под нестандартный диск для шлифовки керамики (чашкой), без дела болтается... 220в 3а 11000об\мин.
Диаметр корпуса около 60мм.
Воет конечно как "медведь на случке" но пережить можно! Вот жена???

Опасность таится только тут http://www.youtube.com/watch?v=QPlRIMXWHzI#

[mo]

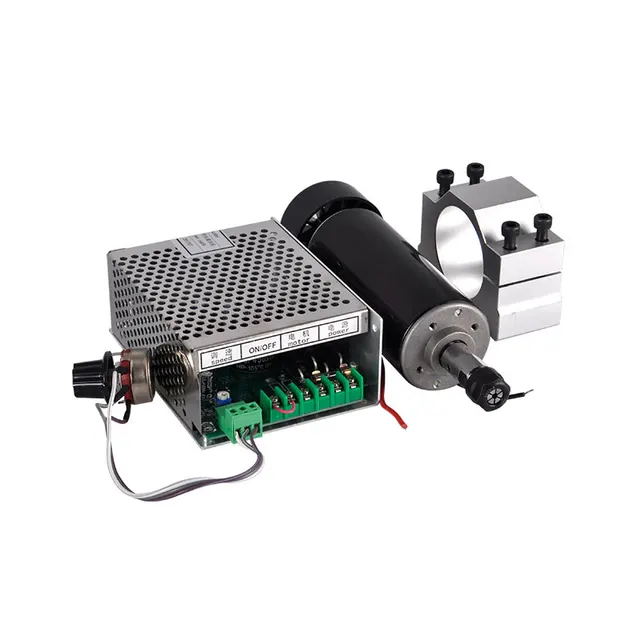

Энто когда новый станок строить буду. Да и то рекомендуют 300-500 Вт шпиндель 52мм диаметром ставить. Внешний БП 100 В с регулятором и управлением от контроллера станка:

5 тыщ с БП и креплом к каретке на али.




Пока же... купил вот 2 см лист пенополистирола. Он, опять таки (как алюминий недавно), оказался на 5% тоньше. 19 вместо заявленных 20 мм толщиной.

Сначала, по привычке, задал много проходов. В т.ч. финальный, т.к. спиральный заход. Итог... поджаренный пирог

Ну и букву испортил.

А вот второй подход ничё так. Т.к. фреза не режет 20 мм (режущая часть короче), то сделал два прохода по 10. Без доводки. Нога чуток подгорела / подмялась верхом фрезы - фреза не 3.175, а тоньше. Но в целом я доволен

[Владимир Николаевич]

Вот еще полезности в тему
https:///ссылка запрещена правилами форума//item/20PcsT-Sliding-Nut-Block-Square-Nuts-M3-M4-M5-M6-For-2020-Aluminum-Profile-Slot-Zinc/32706782308.html?spm=a2g0s.9042311.0.0.jF12af
Вот кстати вслед за твоим видео вылезло видео http://www.youtube.com/watch?v=2O3ody6Jflo#
Ну и сфоткал болгарку со снятым редуктором.... D60mm L250mm посадка квадрат 60х60мм.
Я считаю что от этого решения за 1000р в Леруа Мерлене отказываться не стоит....
Шум кстати без редуктора снизился многократно!!! Есть вероятность что не выгонят...
Отмечу еще что реле управления на плате граверов типа CNC стоит 10а 250в те ВСЕЦЕЛО подходит для управления подобной "кастрированной болгаркой"

[Fatalik]

Энто когда новый станок строить буду. Да и то рекомендуют 300-500 Вт шпиндель 52мм диаметром ставить. Внешний БП 100 В с регулятором и управлением от контроллера станка:

5 тыщ с БП и креплом к каретке на али.

у меня такой =) но я тот еще пилильщик =) пока не идеально процесс проходит... думаю толи мало оборотов и мощности то ли фрезы так себе =)
у этого шпинделя макс около 9к оборотов.... а в свойствах фрез обычно 15-30к пишут =)

[alexann]

а в свойствах фрез обычно 15-30к пишут =)

Такие обороты нужны для быстрых подач (для профессиональных станков). На малых подачах высокие обороты могут привести к перегреву и даже воспламенению (стружку нужно сдувать).

[Владимир Николаевич]

Задолбался искать аллюминиевое покрытие стола для станка. Нашел 30х120 на Волоколамке. Продают  примерно по 1250р\пм, и не менее метра ...
Но это много дешевле чем брать это же на Али в Китае!!! Доставка выходит даже не золотая, а бриллиантовая...

[alexann]

Задолбался искать аллюминиевое покрытие стола для станка. Нашел 30х120 на Волоколамке. Продают  примерно по 1250р\пм, и не менее метра ...
Но это много дешевле чем брать это же на Али в Китае!!! Доставка выходит даже не золотая, а бриллиантовая...

https://www.soberizavod.ru

[Владимир Николаевич]

Задолбался искать аллюминиевое покрытие стола для станка. Нашел 30х120 на Волоколамке. Продают  примерно по 1250р\пм, и не менее метра ...
Но это много дешевле чем брать это же на Али в Китае!!! Доставка выходит даже не золотая, а бриллиантовая...

https://www.soberizavod.ru

Вот ссылка на указанный мной сайт https://cnc-tehnologi.ru/cart/view
А в собери завод мин сумма заказа 3000р... Так что мимо денег!
