Celestron Hand Control - Информация по пультам NexStar (прошивка).

[Михаил Fly-w]

+ всегда русский ? Я думал русификация это вообще чей то колхоз ибо перевод кривоват ... Откатить на английский язык не вариант ?

не в языке дело, а в самом пульте с +, при перепрошивке не важно какой язык CFM просто качает не ту прошивку из нета

[Кошачий]

С поддержкой не обсуждалась проблема ?

[acmajor]

Язык выбирается при первом старте новой прошивки (там 5 языков соответственно 5 файлов русификации). При прошивке я могу удалить языки из библиотеки, но это всего лишь дополнительные файлы. Например Вы выбрали файл с языком (не важно с каким) и при вызове команды с пульта ПО знает, что нужно напечатать 23-ю строку из выбранного файла. И ему по барабану какой у  Вас язык, Он сделал вставку с указанного файла с указанной позиции. Вы можете открыть этот файл (DB_6_ru_5.21.2200.cfm) и заменить например название М101 на Моя101. И на экране пульта будет это светиться при упоминании М101.

[acmajor]

С поддержкой не обсуждалась проблема ?

Я думаю поддержка пошлет в сервис.

[Кошачий]

Обязательно пошлет , поэтому в таких переписках я обычно представлялся неавторизованным сервисом - иногда помогало.

[acmajor]

я обычно представлялся неавторизованным сервисом

+++5

Вопрос остался для меня открытым: почему одно устройство(пульт - монтировка в СОМ1) ПО CFM видит, а HCupdate и MCupdate не видит?
Самое смешное, что снифер показал совершенно разные посылки управляющих команд в этих программах при инициализации устройства.

[Михаил Fly-w]

я обычно представлялся неавторизованным сервисом

+++5

Вопрос остался для меня открытым: почему одно устройство(пульт - монтировка в СОМ1) ПО CFM видит, а HCupdate и MCupdate не видит?
Самое смешное, что снифер показал совершенно разные посылки управляющих команд в этих программах при инициализации устройства.

предположу что CFM это для пульта +, а HC и MC это для старых пультов со *,
а монти без пульта не подключить к компу

[acmajor]

а монти без пульта не подключить к компу

Это утверждение или вопрос?
В плате монти с пульта приходит 6 проводов. 2-питание, а вот еще 4? Ну очевидно 2 прием 2 передача, а вот формат команд и что передается - вопрос.

[acmajor]

По причине отсутствия доступа к плате моторов принял решение сделать свою (может это кого-то спасет). Сделал ШИМ-генератор на микросхеме NE555-20 руб.  (изменение скорости перемещения монтировки) и для связи с моторами поставил микросхему драйвера моторов (L293D-235 руб). Получилась плата 3*5 см (места на плате особо не экономил, можно сделать и компактнее). Дешево и сердито. В коробочке 4 кнопки (вверх, вниз, вправо, влево, ручка регулятора скорости и тумблер перевода в гидирующий режим). Кнопками наводим на объект и подстройкой скорости подбираем скорость гидирования. Приемлемо для визуала. Соответственно вести будет только в экваториальной монтировке. В азимутальной-не вариант. Нет библиотеки объектов (нет возможности работать с координатами и готовыми программами, которые передают команды управления через ASCOM).В монтировке выкинул все кроме моторов. Можно было все это соорудить на микроконтроллере, но я не знаю команд инициализации. Без них старт ASCOMa не возможен, а все программы управления с библиотеками объектов работают только через ASCOM. Команды управления двигателями для Celestron мне известны, но не могу стартовать.

[acmajor]

После долгой возни с пультом выяснилось, что с пульта не проходят команды (шина select работает как часы, а вот данные всегда на нуле). Вылечил выпаиванием разъема 6p6 с коммутационной платы. Пришлось его повесить на соплях. Монтировка ожила. С ПК управление идет нормально, но привязки (виртуально днем) нет. Видимо причина невозможности привязки в том, что не читаются данные положения моторов. С пульта двигатели запускаются нормально (выдавая ошибки 16,17, которые потом сбрасываю), но остановки двигателя после отпускания копки нет. Приходится останавливать кнопкой "Back". Программы MaxIm и PHD2 монтировку по прежнему не видят, хотя ASCOM монтировку видит и при диагностике выдает:
Create              Creating device
Connected           Connecting to device

Name                Celestron
Description         ASCOM Celestron Telescope Driver.
DriverInfo          ASCOM.Celestron.Telescope, 6.1.7350.35105
Chris Rowland
Copyright © 2020 Chris Rowland
ASCOM Telescope driver for Celestron
Scope Type
DriverVersion       6.1
InterfaceVersion    3
RA, Dec             NaN:NaN:NaN NaN:NaN:NaN
Latitude, Longitude 45:00:55,000 39:01:00,000
Tracking            True

Connected           Disconnecting from device
Dispose             Disposing of device
ReleaseComObject    Releasing COM instance
ReleaseComObject    Completed release. Count: 0
GC Collect          Starting garbage collection
GC Collect          Completed garbage collection

[Михаил Fly-w]

RA, Dec             NaN:NaN:NaN NaN:NaN:NaN
Latitude, Longitude 45:00:55,000 39:01:00,000

судя по этому NaN нет данных контроллера энкодеров
если кнопку моторов нажать и при отпускании плавной остановки нет то чаще всего энкодер, на AGT минимальное это вскрыть и ааакуратно протереть салфеткой со спиртом, если не помогло искать инфу на Киевском форуме

[acmajor]

Старт-стоп плавные. Энкодеры продувал, но мало верится, что вылетели два одновременно.  Скорее всего не читается память контроллеров с координатами осей..

[Dozor-SPb]

Господа! Прошу помощи:

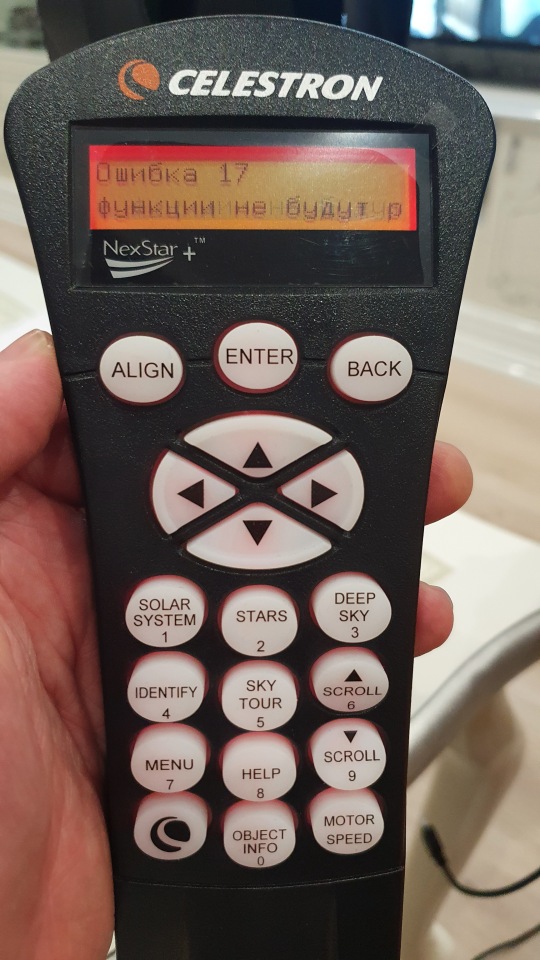

Подключаю новый пульт к монтировке, после запуска пишет "Неверная модель, Ошибка 17"



прошивал, пульт прошился. На счет монтировки не знаю, потому как все равно "Неверная модель".
Прошивку монтировки в меню не видит



Монтировка вот такая



Что делать?

[acmajor]

Мой вариант (ошибка 16,17-отказ платы двигателей). Только у меня еще пишет, что монтировка GPS. Варианта два (на сколько я понял).
1) Искать старый пульт не с плюсом а со звездой (он видит прошивку платы моторов)
2) Выпаивать три контроллера с платы двигателей и перепрошивать каждый отдельно (не мой вариант).
Поэтому я пока снял плату двигателей, собрал собственный пульт (4 кнопки-вправо, влево, вверх, вниз; тумблер для часового хода; генератор с регулировкой скорости переменным резистором). О нем я писал выше(пост 209). Грубо, но пока работает.

[Dozor-SPb]

Мой вариант (ошибка 16,17-отказ платы двигателей). Только у меня еще пишет, что монтировка GPS. Варианта два (на сколько я понял).

У мня было так: есть старый пульт, внезапно он умер. Только подсветка при включении питания. Заказал новый пульт, в Китае были только "+". Этот пульт вообще не видит монтировку. Выходит - дело было в монтировке.
Разберу - посмотрю что там внутри )))

[acmajor]

В сырую погоду мой тоже сдыхал (при включении вспыхивал экран и через секунду тух). Просушил, положил внутрь пакет с силикагелем-ожил. Можно попробовать отключить (внутри) плату моторов и включить питание на старый пульт. Должен отработать и выдать ошибку 16,17.

[Dozor-SPb]

Должен отработать и выдать ошибку 16,17.

Сегодня вечерком попробую

[Kommuna]

Пульт серии+ с mini-usb, прошился без проблем, но CFM-прошивальщик видит только пульт, моторы не видит вообще. Они норм работают, но все же... вдруг потом пригодится. Что может помешать моторы прошивальщику видеть? Или я туплю, и моторы в этом случае прошиваются (если есть обновление) сразу с пультом? (прошивальщик видит ОДНО устройство с версией прошивки пульта).

[Михаил Fly-w]

Пульт серии+ с mini-usb, прошился без проблем, но CFM-прошивальщик видит только пульт, моторы не видит вообще. Они норм работают, но все же... вдруг потом пригодится. Что может помешать моторы прошивальщику видеть? Или я туплю, и моторы в этом случае прошиваются (если есть обновление) сразу с пультом? (прошивальщик видит ОДНО устройство с версией прошивки пульта).

моторы просто чуть по другому шьются, не надо пульт переводить в режим прошивки

[Kommuna]

с mini-usb в режим прошивки встает автоматом, там ничего жать не надо, и шьется даже без включения монти (и так и так получается - и с выключенным питанием монти и с включенным.... но только пульт). А как моторы тогда? (я видел, что со "*" там моторы шьются отдельно, а тут "+")
