Резка стекла

[koligor]

Об этом я Вам и толкую в двух своих ответах!
С приветом, Игорь.

[Ewgeni]

Ну вообщем все получилось!А сколы небольшие тат 0.25 мм пара штук не больше!

[bibliograf]

 А если нужно вырезать несколько заготовок или резать тол-
стое стекло, можно изготовить сверло с алмазными вставками
Для этого надо из обычного алмазного отрезного круга отре-
зным диском выкроить прямоугольные пластинки 15-20 мм
шириной и 20-25 длиной. В свободной от абразива части
пластинки сверлится отверстие для крепления.Вытачивается
железный диск по диаметру заготовки толщиной ок.12 мм
По торцу диска сверлятся отверстия, в них нарезается резь-
ба. Режущие пластинки крепятся винтами к торцу диска,
выравниваются и для надежности припаиваются мягким при-
поем. Если нужно сверлить толстое стекло, то конструкция
другая - в трубчатом сверле выбираются пазы под пластин-
ки, они впаиваются таже мягким припоем, а лучше серебря-
ным. Разумеется, хлопоты по изготовлению такого инстру-
мента оправданы лишь при большом объеме работ.
Таким инструментом заготовку диаметром 210 и толщиной 55
из К8 удалось вырезать за 10 часов работы.

[Ewgeni]

Может не в тему,а как это делают в промышлености.

[bibliograf]

 А вот так и делают - только алмазные сегменты берут гото-
вые, а для отверстий умеренных диаметров- есть стандарт-
ные трубчатые сверла с алмазной режущей кромкой на медной связке.

[Ewgeni]

А для больших обсерваторий.

[bibliograf]

 Совсем большие блоки стекла режут "гибкой пилой" - на тон-
кий трос надеты маленькие циллиндрики из алмазного поро-
шка на металлической связке. Пила натягивается и приводит-
ся в движение шкивами - подобно ленточной пиле для дере-
ва.

[Добрый Кот]

Насчёт зубилом по стеклу - лучше не надо, а то у меня как-то квадратный кусок    8 мм стекла для 150 мм заготовки по диагонали на две части развалился.
После этого от моих матюгов чуть оконную раму не вынесло

[Vladneb]

Из листа 8 мм можно вырезать заготовку стеклорезом, но только роликовым - алмазный для толстого стекла не годится (по моему опыту только для 2-3 мм и только для прямых отрезов). Когда я работал в зеркальной мастерской, мы делали всевозможные наборные панно и резали сегменты любой произвольной формы. Только нужен "хитрый" стеклорез (нашим не получится - заточка роликов неправильная и фиксация отвратительная). Мы использовали немецкие, название не помню, но стоил он тогда (97-98 г.) примерно 10-12 $. Процесс примерно следующий:
На листе стекла чертится круг нужного диаметра (можно вырезать из картона и обвести по диаметру маркером). Лист необходимо положить на ровную поверхность, например стол, накрытый материей (старой скатертью), без складок. Стеклорез необходимо провести по начерченной линии с сильным нажимом, но только один раз! Если елозить им по одному месту, правильно разделить потом стекло не удастся - пойдут трещины. Когда круг завершен, нужно от края будущей заготовки сделать несколько (примерно через 40-60 градусов) прямых надрезов по направлению от центра диска. Если все сделано правильно, то сдвигаем стекло над краем стола и с обратной стороны начинаем постукивать (резко, но не сильно) по линии надреза, по которому должна пойти трещина, затем обязательно надо постучать по радиальным надрезам чтобы и по ним пошел скол. Стекло держим за край, т.е. на весу. Ну а потом начинаем "выламывать" сегменты, при этом одной рукой необходимо жестко прижать будущее зеркало к столу, но так, чтобы немного выступало над краем. В результате у нас останется диск, который потом необходимо будет немного "округлить".
Может с первого раза не получиться, т.к. в таких вещах необходим опыт, лучше сначала потренироваться на 4-мм стекле, а лист сначала лучше обрезать до квадрата стороной на 3-5 см больше диаметра будущей заготовки - сегменты легко выламываются плоскогубцами с проложенной между ними и стеклом тряпочкой.
Если не получится, то можно попросить мужиков в нарезке стекла, правда там могут и не помочь, т.к. они режут в основном по прямой, выкрутасы заказывают им очень редко.

[bibliograf]

 В Питере на рынке в Автово продают самодельные стек-
лорезы с роликом в виде маленькой линзочки. Для де-
монстрации его работы продавец непрерывно отрезает
изогнутые полоски 4-мм стекла, за день нарезает целый
ящик! Но чтобы достичь такого искусства, нужно долго
учится... В старинных книгах по обработке стекла есть
описание резки 40 и 50 - мм стеклянных плит с помощью
стеклореза, клина и молотка, но вряд ли кто-то  рискнет
попробовать.
Вырезать кольцевым сверлом надежнее.

[Vladneb]

Уважаемый библиограф! Если взять даже посредственный стеклорез, то я научу такому фокусу любого за 5-10 мин, т.к. то, что демонстрируют на рынках (у нас тоже полно) - самый римитивный и неответственный отрез. Согласен, что вырезать диск из восьмерки задача не простая, но при наличии опыта выполнимая и при том гораздо быстрее, чем делать это сверлом (которое нужно еще изготовить).

[bibliograf]

 Стеклодув отрезает  стеклянную трубу при помощи рас-
каленной проволочной петли или железного крючка;
небольшая царапина победитовым ножом, далее к ней
прикладывается накаленный докасна крюк, труба мед-
ленно поворачивается, трещина распространяется по
окружности - рез безупречный - но можно ли так резать
листовое стекло...

[Nazar]

Простите, но Вы несколько раз упоминали термин "конусность". Что он означает?

[ZencovichAH]

  Хотелось бы отметить, что человек, взявшийся за изготовление оптики должен запастись терпением.
Поэтому тот, кто сдался после трехчасовой работы, вряд ли может рассчитывать на успех!
  Хочу поделиться опытом изготовления заготовок небольшого диаметра.
1.Первую заготовку диаметром 95 мм, толщиной 7 мм я выпилил при помощи трубчатого сверла из консервной банки за 7 часов. Получилась небольшая конусность (т.е. разница в диаметрах лицевой и обратной сторон),
которую я легко убрал круглением.
2.Вторую заготовку из того же стекла, но диаметром 110 мм, я вырезал стеклорезом по шаблону, "обкусал" плоскогубцами и скруглил на абразивном камне с водой по картонному шаблону.
3.Достав кусок 10 мм стекла, я подошел к делу уже вооруженный предыдущим опытом. В стекольной мастерской, где нашелся этот старый, пылящийся в углу кусок стекла, я попросил нарезать мне несколько восьмигранных заготовок. Они стали моим сырьем. Затем я заказал токарю два стальнах диска диаметром 115 мм, толщиной 10 мм. Их я использовал как шаблоны, а затем как основания для шлифовальника и полировальника. Затем я вырезал два защитных 3 мм стекла и склеил расплавленным гудроном (каплями) "сэндвич" из восьмигранной 10 мм заготовки, двух защитных 3 мм стекол и двух стальных шаблонов. После этого я с усилием, но плавно сточил все выступающие углы на абразивном камне, погруженном в тазик с водой. Затем, осторожно (чтобы не лопнуло стекло!) нагревая на электороплитке весь "сэндвич", я разделил шаблоны и стекла, вымыл бензином и хозяйственным мылом, и заготовка была готова! Крупных сколов почти не было, мелкие убрал фасками и предварительной шлифовкой поверхностей.
На эту работу потратил, конечно, почти целый день.
Таким образом я изготовил две прекрасные заготовки 115/10 мм.

По сравнению с этим методом, сверление трубчатым сверлом надо признать более профессиональным. Думаю, что если мне придется еще делать заготовки, я вернусь к нему, но на более высоком уровне. Я видел 140/20 мм заготовку, которую вырезал "кастрюлей" С.Н. Пикур из Майкопа (сейчас он живет в г. Тимашевске) и преклоняю перед его мастерством голову - идеальный цилиндр и ни одного скола.

[gals]

>>Затем, осторожно (чтобы не лопнуло стекло!) нагревая на электороплитке весь "сэндвич",


   Лучше просто нагреть в горячей воде: кладете в емкость - и под кран, постепенно увеличивая температуру воды. Ей богу, намного для стекла безопаснее.

[koligor]

Очень удобно использовать для этой цели обычную духовку. Масса стекла нагревается и остывает достаточно медленно и равномерно. Стекло не лопнет точно!

[ZencovichAH]

  Лучше просто нагреть в горячей воде: кладете в емкость - и под кран, постепенно увеличивая температуру воды. Ей богу, намного для стекла безопаснее.

Обязательно возьму на вооружение!

[Алексей Юдин]

А я вот собираюсь резать ОЧЕНЬ тяжелое свинцовое стекло неизвестного сорта - нужно окно, поглощающее рентген. И возник вопрос - чем и насколько безопасно клеить на него защитные стёкла - боюсь если обычной наклеечной смолой - то хороший термостат понадобится, чтобы не лопнуло. Есть ли какие - либо легкоплавкие и в то же время прочные составы???  Резать буду из плиты 200*300*10 диаметр - 60.

[bibliograf]

 Для надежной блокировки оптических деталей при обра-
ботке иногда используют легкоплавкий сплав состава
54% висмута, 17% свинца, 19% олова и 10% ртути -
этот сплав очень хорошо пристает к стеклу, особенно
предварительно посеребренному, он плавится при 60С.
Его можно приготовить из "сплава Розе", которым лудят
печатные платы (продается в магазинах радиокомпонен-
тов), прибавив 1/10 часть ртути.
Можно просто приклеить защитное стекло эпоксидной
смолой - потом размягчить ее,  подержав неделю в рас-
творителе 646 в который добавлено немного дихлор-
этана или хлороформа.

[ivsatin]

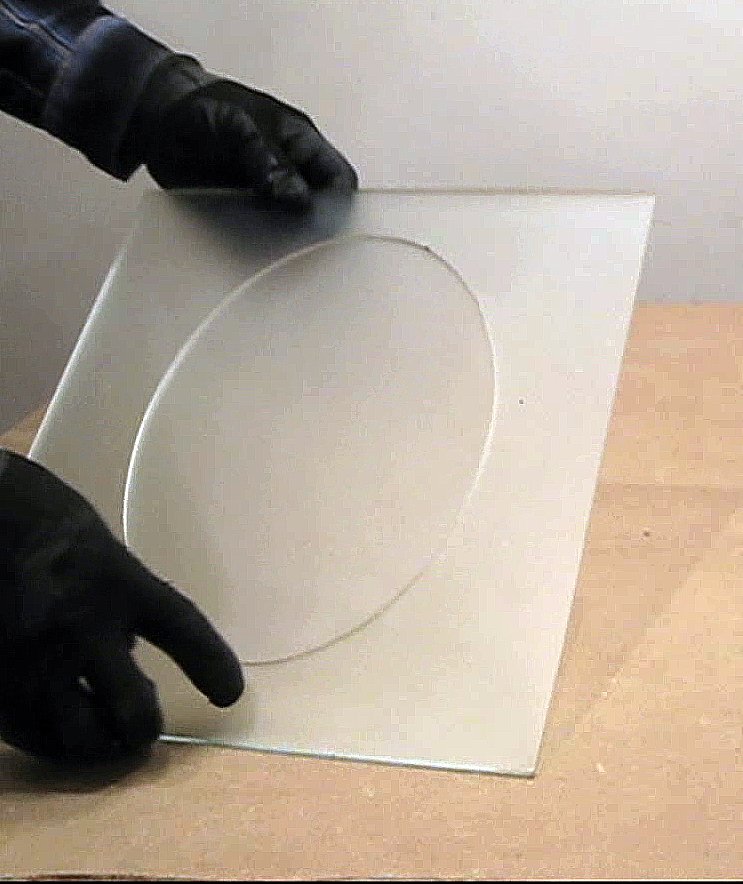

???Люди может я чегото не понимаю ,но как вырезать круг из стекла в домашних условиях?
