Камеры ZWO ASI

[ma][im]

А 178 ?

127 hz, но у нее 14бит ацп, при этом слишком уж мелкий пиксель, хотя наверное то что надо под 4 метра
p.s. еще прикол с камерами с глобал шуттером - они не снижают фпс когда двигаешь РОИ и не возникает артефактов!
p.p.s. то есть бегая за мелким спутником рои окошком 100х100 по 174-й матрице на выдержке 1мс можно снимать 1kHz

[AlirN]

До какой минусовой температуры можно использовать холодильник? Все таки там вращается вентилятор, боюсь от холодного воздуха он может накрыться.

В руководстве к камере производитель утверждает, что в камере установлен вентилятор с магнитной левитацией. Так что остановиться из-за замёрзшей смазки он не должен.

[diant]

На сайте ZWO объявили срок выхода ASI533mono - "Estimate in first quarter of 2022". К новому году очевидно не успевают.

[sky-man]

Так что остановиться из-за замёрзшей смазки он не должен.

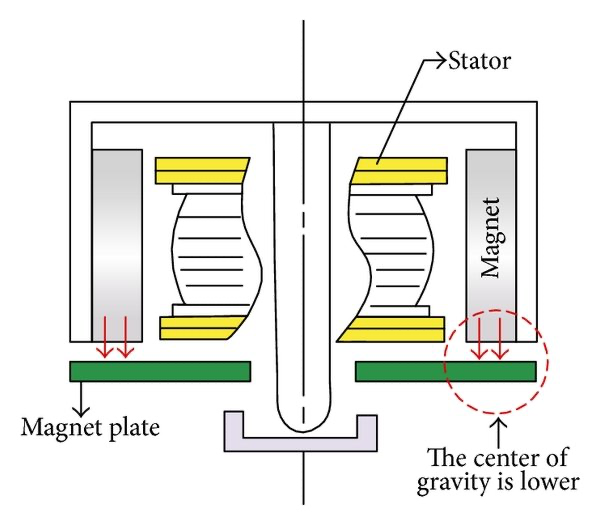

Класс! Только у 533 стоят MagLev Fan или теперь на всех zwo? Прикольная технология вентилятора:


Основной мотив использовать такие вентиляторы скорее всего чтобы не передавать вибрации на корпус. Для съёмки при работающем Пельтье это правильное решение. Обычный вентилятор создаёт вибрации.

[Als4x4]

Технология далеко не новая, мощные движки давненько на магнитной подвеске делают. Но вот на мелочи раньше не было замечено. Прикольно.. но шумит как обычный.

[Ihtamnet II]

Так а на оси что? Втулка? Подшипник? Я понимаю, можно магнитом устранить опору по вертикальной оси, но даржаться же на этой оси чем-то нужно?

[Als4x4]

нет там ничего, с торца только ограничитель движения по оси в одну сторону

[sky-man]

Когда чищу мотор фильтра в своём морском аквариуме от разрастания кораллов и вытаскиваю винт со статором, он только с одной стороны осью упирается в резиновый уплотнитель, с другой стороны пропеллер просто висит за счёт магнитов без контактно. Здесь что-то похожее видимо.

[Als4x4]

Упоров там нет, болтается в поле определенной формы, 5 МВт движок за вал рукой спокойно крутится.

[Infinity]

А в чем преимущество моно 533 над моно 294? Кроме как в чуууть меньшей цене и возможностью жить с 1.25" фильтрами?

[diant]

А в чем преимущество моно 533 над моно 294? Кроме как в чуууть меньшей цене и возможностью жить с 1.25" фильтрами?

Нулевой amp glow.

[Infinity]

Пфф, и всё?

[diant]

Я не исследовал глубоко, не берусь сказать всех отличий. Чуйка, примерно равная. По темновому 533-я в десять раз лучше 294-й. Фикс-паттерн не сравнивал.

[keenet]

Да не боюсь, хотел чтобы кто-то поделился опытом использования zwo с пельтье на морозе например при -10С. В январе планирую снимать.
Включать пельтье на максимум советуете? То есть до -45С замораживать матрицу? Есть смысл? Насчёт нагрева. На морозе если вентилятор сосет воздух -15С, на выходе при таком потоке если будет на 5 градусов выше это хорошо. Все равно вентилятор будет работать на минусе хорошем я так понимаю.
По данным сайта zwo например у 533mc минимальная рекомендуемая температура использования -5С:
https://astronomy-imaging-camera.com/product/asi533mc-pro-color

Подскажите кто использует или не использует холодильник на морозе, какие плюсы/минусы?

У меня не zwo, но qhy163m, сейчас ставлю температуру -50С. При этом холодильник работает на 9%. Ниже температуру установить не получится, только если вручную задать мощность холодильника, но контроль температуры теряется ниже -52С  датчик температуры не работает, так что кто знает, какая там температура будет на матрице . Ну в общем все работает нормально, даже вентилятор крутится . Так что я бы даже не переживал за -15С

[sky-man]

У меня не zwo, но qhy163m, сейчас ставлю температуру -50С. При этом холодильник работает на 9%.

Мощь! А на улице сколько при этом?

[keenet]

Мощь! А на улице сколько при этом?

Смотря где - в городе -40С, а за городом ниже -50С... Ну это конечно не норма для нашей местности, вот -30С да, обычное дело. Сегодня потеплело, -25С днем поднялось, хорошо - тепло .
А так в целом все оборудование прошло испытание, все работает на таком морозе. Мини-компьютер тоже стабильно работает, только он с пассивным охлаждением и сам себя обогревает .  А так только термопара (внешняя) от электрофокусера zwo eaf ерунду какую-то показывает, говорит, что -10...15С снаружи при таком морозе. Нигде не написан нижний ее придел, думаю китайцы не рассчитывают на такие морозы, как у нас.

[leviathan]

EAF кстати глючит где-то ниже -25 гр. Смазку хорошо бы заменить, драйвера последние поставить.
И таки да, температуру всегда неправильно показывает.

[Als4x4]

EAF кстати глючит где-то ниже -25 гр. Смазку хорошо бы заменить, драйвера последние поставить.
И таки да, температуру всегда неправильно показывает.

У меня  он вообще не работает при подключенном датчике температуры- просто вешается. Один из первых серий

[sky-man]

В руководстве к камере производитель утверждает, что в камере установлен вентилятор с магнитной левитацией.

Вентиляторы в камерах ZWO
Поизучал, zwo ставят вентиляторы Sunon maglev за 600 рублей на али с доставкой, судя по видео разбора asi1600мм на ютьюбе:

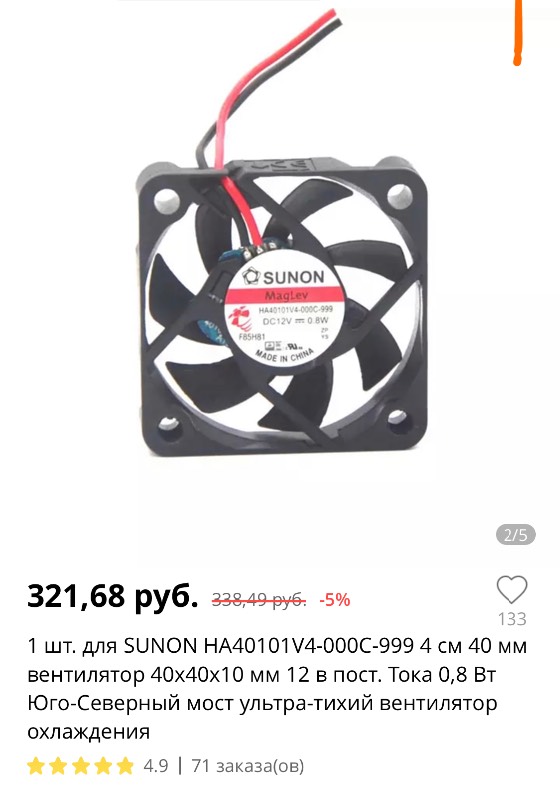

40мм Sunon 40101 12В 0,43W:
https://a.aliexpress.com/_As2GG0

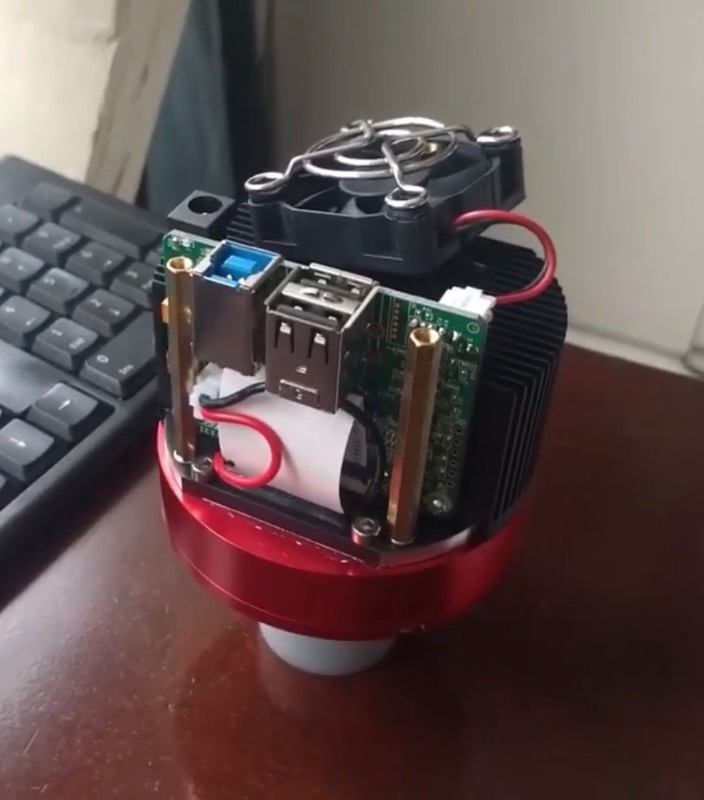

Даже если начнёт шуметь, заменить стоит не дорого, он на штекере двухконтактном, легко снимается. Так что в мороз можно гонять, не боясь за вентилятор, фото 1600mm из видео:

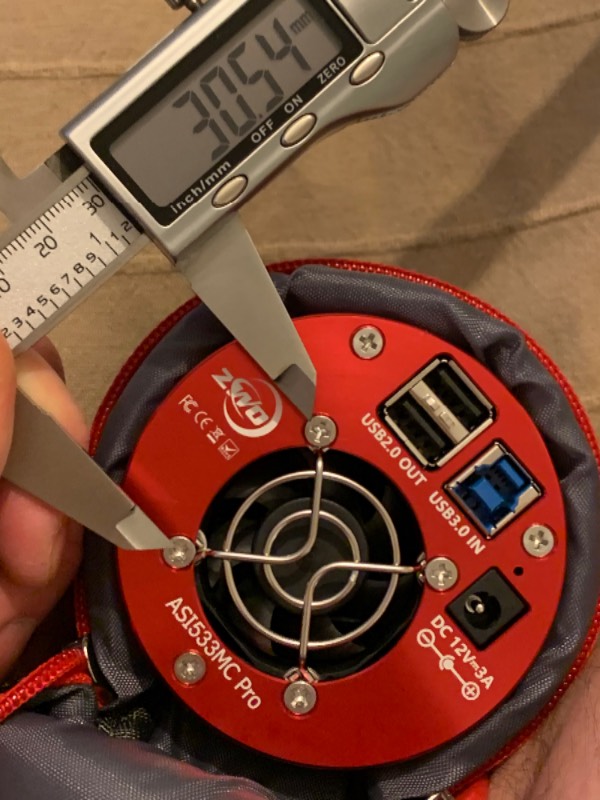

На ASI533MC также стоит 40мм модель вентилятора с расстоянием между винтами примерно 31мм:

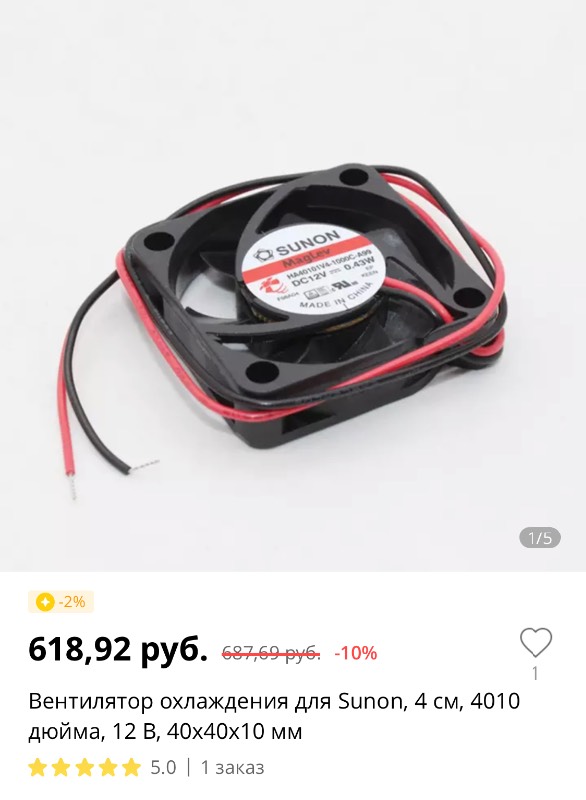

И на сайте zwo есть отдельно вентилятор Sunon 40mm с винтиками и новыми силиконовым амортизаторами, стоит 15$. На сайте zwo мощность 0,43W 12V, на али продают разные: 0,43W и 0,8W и 1.4W. Родной 0,43W по идее будет шуметь и вибрировать меньше. Например в отзывах пишут что Sunon 1,4W очень шумный, а 0,8W гораздо тише.
https://astronomy-imaging-camera.com/product/fan-for-cooledpro-cameras


На zwo 2600,6200,2400 используется другой более мощный вентилятор 5см maglev 5010 12В 0,60W:
https://astronomy-imaging-camera.com/product/fan-for-240026006200-cameras


Расшифровка кодировки вентиляторов Sunon в zwo:


Каталог:
https://www.sunon.com/en/MANAGE/Docs/PRODUCT/286/360/SUNON%20DC%20Brushless%20Fan%20&%20Blower(255-E).pdf

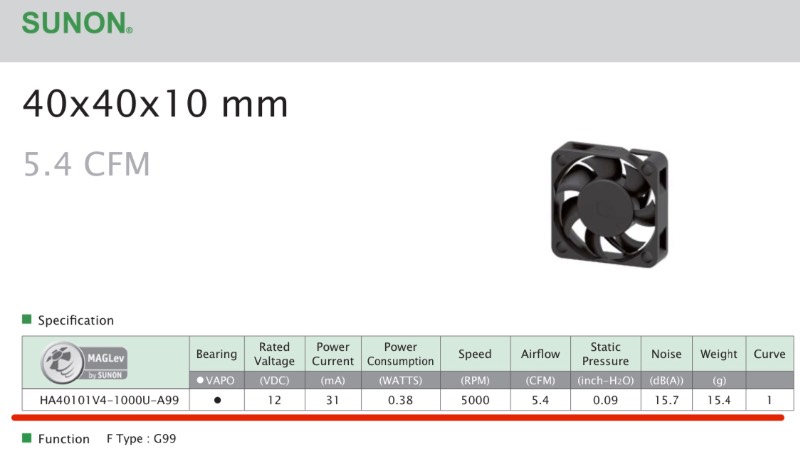

Параметры 40мм вентилятора в zwo:


Параметры 50мм вентилятора в zwo 2600,6200,2400:

[sky-man]

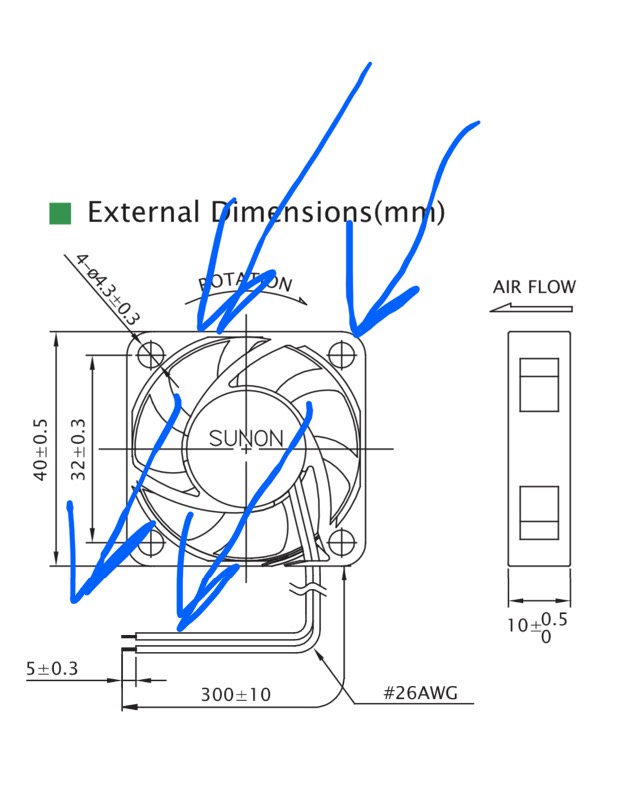

По спецификации вентиляторов Sunon воздух дует так:


Когда подключал проверял камеру, вентилятор в ZWO 533MC Pro также дует. Воздух заходит в вентилятор с торца камеры и выходит из радиатора с боков.


Скорее всего не имеет значение в какую сторону дует воздух, но тут какая то дискуссия была в начале про zwo 1600mm:

Открытый доступ влажного воздуха к плате через вентиляционные щели и хилая влагозащищённость самой платы - вот причина.

А лаком я всё-таки после ремонта залью и вентилятор поставлю на выдув, чтобы с радиатора уже подогретый воздух шёл. И щели закрою . QHY, интересно, тоже плату вывел в вентилируемый отсек?

При смене вращения вентилятора эффективность охлаждения конечно сильно уменьшится, зато больше гарантии что камера выживет. Блин, ну неужели это сложно на стадии сборки сделать на заводе...цена то у камеры не маленькая.

В какую бы сторону не дул вентилятор воздух от этого менее влажным не станет. Конденсат там не будет возникать при работе пельтье так как вдоль платы проходит ребро радиатора греющее воздух возле платы всегда, куда бы не дул вентилятор.
А вот конденсат может попасть снаружи во входы USB и щели между входами и корпусом. Поэтому я тут вижу 2 момента:
- Пельтье должен быть всегда включён чтобы разогревать корпус и чтобы на нем не было конденсата и воды.
- неспользуемые входы заклеить пвх лентой
- не оставлять камеру на улице с неработающим пельтье во избежании выпадения на ней конденсата и попадания воды в usb входы и щели.

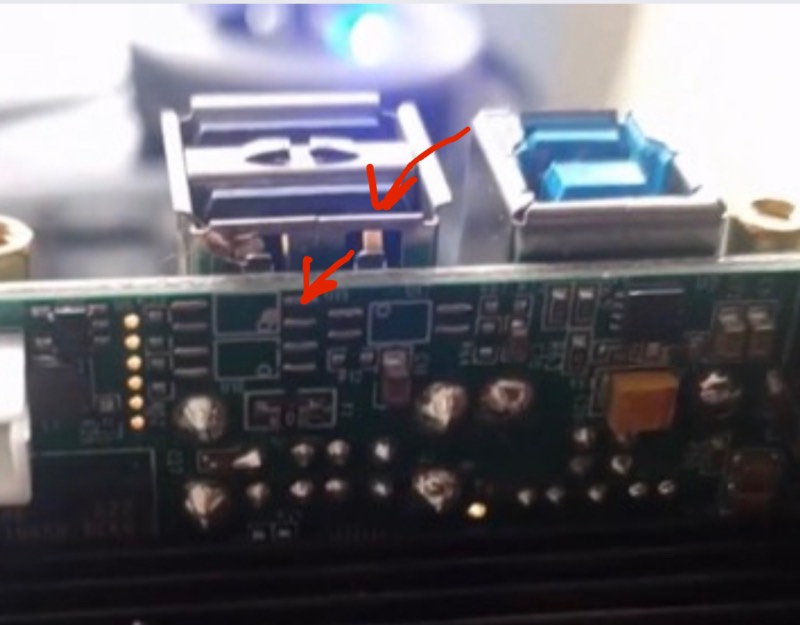

На примере zwo 1600mm - вода от росы попавшая в пустой usb вход попадёт и на плату:
