Строительство 22" добсона

[alexann]

Зеркало тяжелое, поэтому как-то страшновато. Испытаем, там видно будет.

[Astrocaster]

Я на полиуретан, клеил главные зеркала от 150 до 300мм, при попытках оторвать зеркало был отрицательный результат Телескопы проданы, у меня они жили на полиуретане больше 5 лет без проблем.
Так что вторичка это семечки.

[arkturz]

Вторичка всегда на отрыв,и ручаться на качество клея никто не может,значит,она гарантировано когда-нить упадет. ГЗ-лежит на клее-всегда (в основном)на прижим,что лишь усиливает адгезию.Падали ведь уже вторички очень внезапно,и на ГЗ!.Если есть лапки-лучше поставить,для себя всегда ведь так делают,лучи-фигня по сравнению с разбитым комплектом.

[Грехов Михаил]

А дырку сделать алмазным свёрлышком со стороны острого края вторички и туда пустить тросик или леску. А этот страховочный тросик обжать в трубочку (медную).

[Пецык Алексей]

Ответы в теме есть: по данным производителя f=2500мм.
Наконец-то сделала паук. Попытка повторить вариант Алексея Пецыка не удалась - тонкие растяжки деформируются в месте крепления, не  получается точно выдержать перпендикулярность. В итоге приварил к телу паука отрезки алюминиевого тавра. То что получилось в итоге - на фото. Сборка пока предварительная. Буду дорабатывать напильником перед покраской.

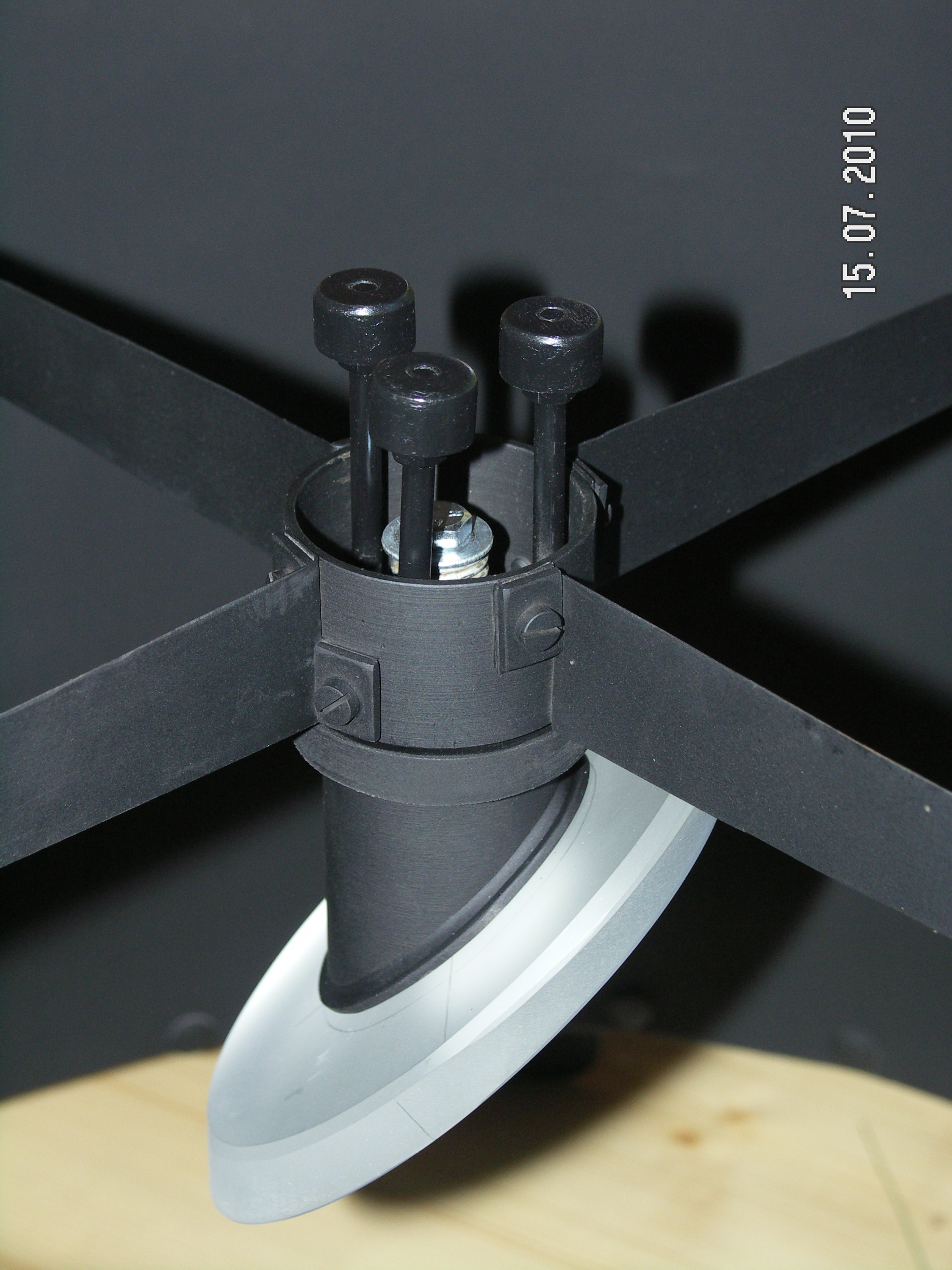

У меня в месте крепления растяжек к стакану (когда лепестки растяжки разогнуты в разные стороны) сверху лепестка толстая прямоугольная шайба, толщиной 2 мм - тогда растяжку не деформирует вокруг винта при её натяжении.

http://www.old.astronomer.ru/data/images/13/001321-29.jpg

А дырку сделать алмазным свёрлышком со стороны острого края вторички и туда пустить тросик или леску. А этот страховочный тросик обжать в трубочку (медную).

Я бы просто приклеил капроновый шнурок в тыльной части вторички. И закрепил его за стакан. Если центральный пятак оторвется - шнурок выдержит разовую нагрузку.

[Грехов Михаил]

Так в том то и дело, что клеевое соединение-просто, но подозрительно ненадёжно. Задача предохранительного элемента - спасти вторичку от падения, но при этом сам предохранительный элемент должен держаться за счёт других, более надёжных способов крепления. Или как?

[Якут]

Или как?

Проверенное решение.

[kryptonik]

Согласен, шнурочки-веревочки это не то. Сталь и алюминий.
Кстати столкнулся с проблемой. К алюминию клеить не так просто, надо поверхность готовить. Сам в это дело углубляться не стал, прилепил кое-как. Но лапки есть, буду спать спокойно.
Возможно, нужны клеевые ленты 3М серии VHB. Мне загорелось и я приклеил просто на 3М. Предварительные испытания не впечатлили. К стеклу липнет без вопросов.

[Пецык Алексей]

Так в том то и дело, что клеевое соединение-просто, но подозрительно ненадёжно. Задача предохранительного элемента - спасти вторичку от падения, но при этом сам предохранительный элемент должен держаться за счёт других, более надёжных способов крепления. Или как?

На Синем добе вторичка приклеена на ВГО-1 с момента его изготовления, а это с марта 2005г. В т.ч. несколько зим телескоп зимовал в неотапливаемых помещениях. Ничего не оторвалось. Я так думаю, что если шнурок приклеить на тот же ВГО или на эпоксидку - он вполне справится с ролью предохранителя.

[alexann]

Переделал доску фокусера, утопив его внутрь.

[Якут]

Для чего понадобилось делать отверстие под фокусёр квадратным? Почему не круг? И для чего дополнительная выборка?

[I.A.R.]

Для чего понадобилось делать отверстие под фокусёр квадратным? Почему не круг? И для чего дополнительная выборка?

Отверстие не круглое, потому что и сам фокусер в основании не круглый, а решено было его утопить в толщину фанерки. Как и пластины с обратной стороны, к которым привинчен фокусер. Видимо, сделано это для экономии выноса и лучшей эстетики.

[Якут]

Большое квадратное отверстие и дополнительная выработка максимально ослабили доску. Могу предположить разъюстировку при переводе скопа из положения "горизонт" в зенит", поскольку доску будет прогибать по-иному при использовании большого веса в фокусёре. Если так, то может быть сделать новую доску, взяв фанеру пошире? С запасом по обеим сторонам отверстия. И заодно сделать его круглым, это уменьшит прогиб.

[alexann]

Установил оправу в короб

[alexann]

Затем вставил зеркало в оправу. Масса короба получилась около 40 кг. Клетка со вторичкой весит~5кг. Вдвоем с Валерой закинули все это дело в машину, и поехали на озеро испытывать. По пути к нам присоединился Лари. Сняв защитную пленку с зеркала навели систему на горизонт и определили, что необходимое расстояние между компонентами телескопа должно быть 1,8метра.

[Алексей]

Просто огромный инструмент. желаю скорейшего завершения постройки телескопа.

[alexann]

Просто огромный инструмент. желаю скорейшего завершения постройки телескопа.

Надеюсь к весне доделать. А телескоп кажется не таким уж большим, когда лежит на земле.

Несколько фоток от Лари

[Lary]

Алексей, общая длина трубы около 2.2м,для такого скопа это немного.Когда стоишь рядом с ним даже не ощущаешь длину, а вот диаметр... ещё как ощущается.

[art-xrom]

Раз не получилось с алюминием, вернулся к классической конструкции доба. Ящик главного зеркала - 15мм березовая шлифованная фанера.  Размер 715х715х300мм. Детали вырезал на ЧПУ в мебельном цехе где когда-то работал. Правда пока пустили к станку прошло 2 недели. Там же вырезал кольца для клетки вторичного зеркала.

Неделю назад, совместно с женой, склеили ящик. Использовался клей Semparoc PUR, который, в отличии от обычного ПВА, выдерживает любые морозы. Доклеив ящик поехал смотреть новую обсерваторию Вадима

На заднем плане коробка с главным зеркалом - уже месяц лежит без дела...

А почему склейка, а не на уголках или шурупах?

[I.A.R.]

Установил оправу в короб...

Интересует: почему таким образом (шпилькой с ручкой) решен данный регулировочный узел? Что, удерживаем шпильку от прокручивания рукой и в это же время, вооружившись гаечным ключом, другой рукой подкручиваем самостопорящуюся гайку под полкой угольника?
