Клуб владельцев Шмидт Кассегренов.

[leviathan]

Вибрации на таких оборотах нету ?

[sergsh]

Я скинул ссылку на тему, гляньте если не затруднит, что бы не повторяться лишний раз, проект для меня делал Александр (Andom) на своем 3D принтере,сделал очень качественно,еще раз большое ему за это спасибо, при первом тестировании (обороты вентилятора 100% мощности )я отошел на 2 часа, а когда пришел все было в идеале в смысле термостабилизации, просто идеальная картинка Эйри по светильникам на расстоянии 5км в доме, без каких либо признаков теплового дисбаланса, при тестах сбавил скорость на 70%, вибраций не было никаких. Стоят вибро-пыленепропускаемые прокладки, сделанные на скорую руку из подручных материалов. До этого постоянно мучился с термостабилизацией...

[leviathan]

Поздравляю ! Эдж - закрытая труба, не остывает вообще никак.

[GraY25]

sergsh спасибо за информацию, Александру отписал.

А Эдж не такая уж и закрытая раз 2 штатных дырки есть их надо использовать по полной программе.
Правда звучит это несколько вульгарно

[Ihtamnet II]

Из темы только понял, что этот вентилятор работает на выдув. Это, похоже, правильно. Но где забор воздуха? Какое отверстие обеспечивает приток 5л в секунду?!

[leviathan]

Но где забор воздуха?

Очевидно что из противоположной дырки.

[Ihtamnet II]

А где ты там видишь дырку? Имеется в виду вот те два небольших "родных" отверстия в модели Edge HD? Так они же вроде небольшие совсем. Расширены специально?

[leviathan]

Возможно и расширены. Я пока вижу проблему переохлаждения одной стороны зеркала, там где вентилятор.

[Алексей Исаков]

Из темы только понял, что этот вентилятор работает на выдув. Это, похоже, правильно. Но где забор воздуха? Какое отверстие обеспечивает приток 5л в секунду?!

Немного не по теме  вопрос:  а почему считается правильным выдувать воздух вентилятором? Почему не нагнетать воздух в трубу?

[Ihtamnet II]

Я для себя сделал вывод, читая аргументы за и против, что правильнее все-таки выдувать. Он не нагревается, проходя через вентилятор, можно организовать несколько путей поступления и регулировать при необходимости, нет жесткой струи поступающего холодного воздуха, создающей сильные градиенты. Поступление можно организовать более-менее равномерно с разных сторон.

[ORSA]

Провел как то натурный эксперимент
На балконе набок положил 3-х литровую банку, туда засунул термометр.
В банку с помощью улитки для надувания матрасов начал нагнетать воздух со зверской скоростью.
Перед началом продувания:
Температура на балконе +6
Температура в банке +6
Через 10 минут продувания:
Температура на балконе +6
Температура в банке +11
=========================================
Надо как нибудь проверить с обычным карлсоном, но воздух они немного греют

[Алексей Исаков]

Я для себя сделал вывод, читая аргументы за и против, что правильнее все-таки выдувать. Он не нагревается, проходя через вентилятор, можно организовать несколько путей поступления и регулировать при необходимости, нет жесткой струи поступающего холодного воздуха, создающей сильные градиенты. Поступление можно организовать более-менее равномерно с разных сторон.

Меня смущает только одно - пыль, которую будет засасывать в любую щель телескопа в следствие разряжения в трубе.

Если воздух нагнетать, то можно вместо решетки на входном отверстии вентилятора поставить фильтр. У меня так сделано но ричи,- фильтр нужно чистить раз в год.

Провел как то натурный эксперимент
На балконе набок положил 3-х литровую банку, туда засунул термометр.
В банку с помощью улитки для надувания матрасов начал нагнетать воздух со зверской скоростью.
Перед началом продувания:
Температура на балконе +6
Температура в банке +6
Через 10 минут продувания:
Температура на балконе +6
Температура в банке +11
=========================================
Надо как нибудь проверить с обычным карлсоном, но воздух они немного греют

Ага. Есть промышленные сушильные камеры для древесины, в которых воздух нагревается засчет высокой скорости воздуха, циркулирующего в замкнутом объеме камеры. Разогрев происходит из-за трения (!),

 Ну и далее, какое тепловыделение должно быть на моторчике, чтобы нагревать воздух на  приличного объема  несколько градусов?

[ORSA]

 Ну и далее, какое тепловыделение должно быть на моторчике, чтобы нагревать воздух на  приличного объема  несколько градусов?

Пример : Вентилятор DEEPCOOL XFAN 60, 60мм, Ret
Мощность 1.2 Вт -> 72 Дж/мин
Поток: 10.65 CFM -> ~ 0,28 кг/мин
Теплоемкость воздуха 1,005 КДЖ/(КГ*K)

Имеем: 0,25 С нагрев, но это в идеальном случае
Поскольку поток будет не свободный - производительность вентилятора может снизится  и при той же мощности и мы уже можем выйти на несколько градусов

[Алексей Исаков]

Полагаем, что все 1,2 ватта мощности идут на нагрев обмоток? Или все же допускаем понятие кпд?  В таком случае на тепловыделения приходится 0,3-0,4 ватта.

Далее, почему полагаем, что все выделенное тепло снимается потоком воздуха?  А что с теплообменом через корпус вентилятора? Это еще минус 20-30% .

[ORSA]

А куда по вашему вся энергия должна деться? В конечном итоге температура газа это скорость его молекул. Разогнаный из вентилятора газ смешивается с остальным воздухом - происходит перераспределение энергии в конечном итоге в тепло. Или передача энергии может происходить напрямую при взаимодействии разогнаных молекул с предметом.
Температура внутри будет честно выше на 0.25 C, а далее реальная температура будет определяться по формуле 0.25 С* (Паспортный поток вентилятора/ реальный поток с учетом сопротивления в трубе)

[ORSA]

Это еще минус 20-30% .

Ну какие 20-30% - почитайте форум рефрактор рефлектор.
Перераспределением энергии через тонкие пастяжки на которых висит вентилятор можно пренебречь.


[sergsh]

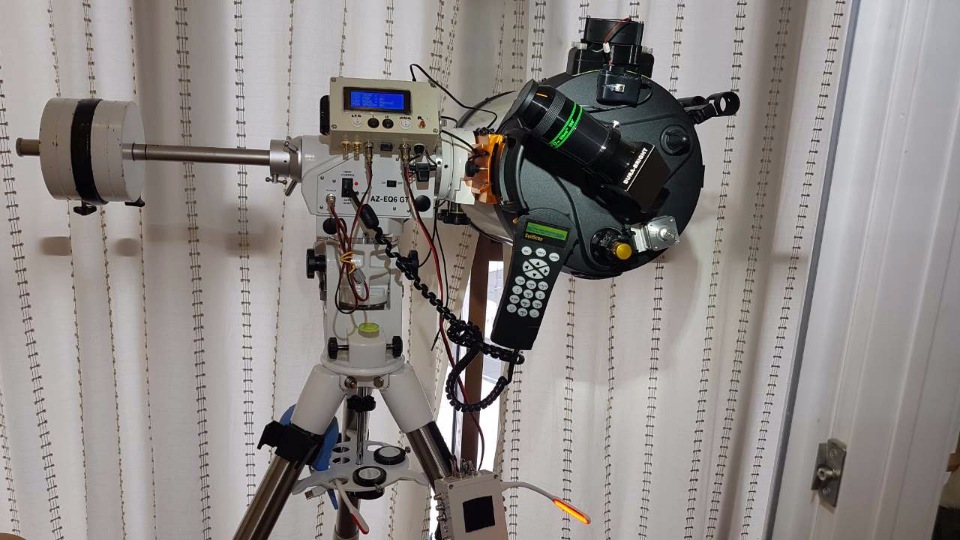

Чтобы провода не путались разделил питание на верхний блок автоматического контроля температуры (подключены температурные датчики) и работы грелок + работа вентилятора (охлаждения) и на нижний блок распределения питания....теперь труба крутится провода не путаются, очень удобно
На последних выездах в этом направлении было куча гемора....

[serega2007]

    Спасибо !
    Великолепный снимок !!!
    Вот почему НИКОГДА не откажусь от ручного ведения .   ( не шутка )

[sergsh]

    Спасибо !
    Великолепный снимок !!!
    Вот почему НИКОГДА не откажусь от ручного ведения .   ( не шутка )

Тут больше не ведение, а подогрев корректора и охлаждение ГЗ, мне без этого никак.... Остальные порты на подогрев окуляров. Если оставить только ведение, все эти коробки можно смело выкинуть

[serega2007]

    Все равно - страшно .
