Вакуумные самоделки

[Игорь А. Грибко]

Грубоких раковин не обнаружилось,швы отличные.(как их варят?)

Лучшие швы получаются при автогенной сварке.

Если что-то варить на камере из чёрной стали надо попросить газовиков.

[Геннадий 66]

А кто что думает про использование в качества источника тока для испарителей сварочного инвертора?

Пробовали уже -"затыкается" по защите, как бы не ригель14 и пробовал, или на "чипе" - попадалось сообщение о неудачном применении сварочного инвертора для этой цели.

[Astel-150]

А если поставить ограничитель тока, типа сопротивление мощное?

[gar298]

Какова должна быть толщина стенки в месте прижима к резине,

если есть возможность то выточи кольцо на кромку   соответственно привари потома проточичтоб  соприкасающая поверхность была прим 20 мм    а  в камере  по середине  ентого диаметра ( кольца)конавку туды  круглую  резинку уплотнение  прим 8-10 мм кольцо   поверхнось прижима   на станке   проточить до  блеска

 внутрях  посля  отдраивания желательно гольванически отхромировать  или на край няк  на прогретый колпак  раза 2  пылькнуть люминий

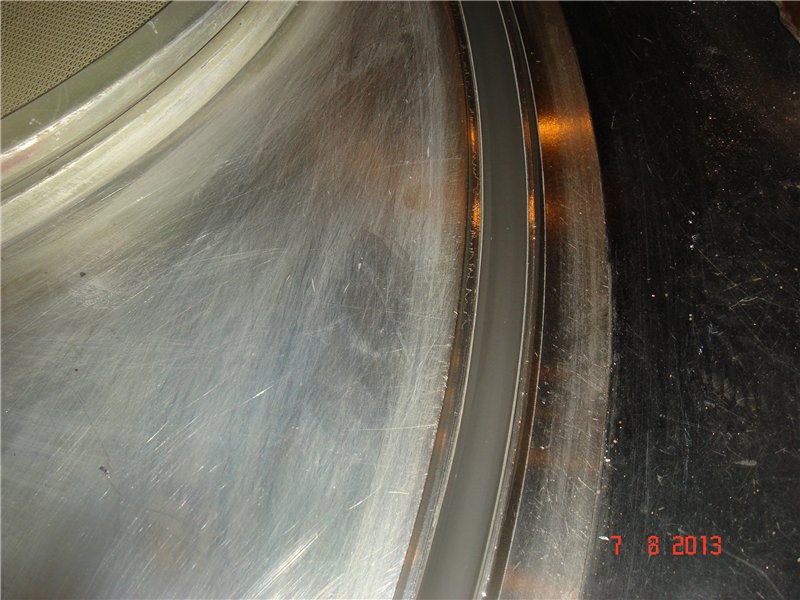

Вод так у меня на кирогазике  нижняя часть кромка камеры  (стол)  с уплотнительной канавкой  и резиновым кольцом

 а енто кромка колпака  которая  ложиться на уплотнение

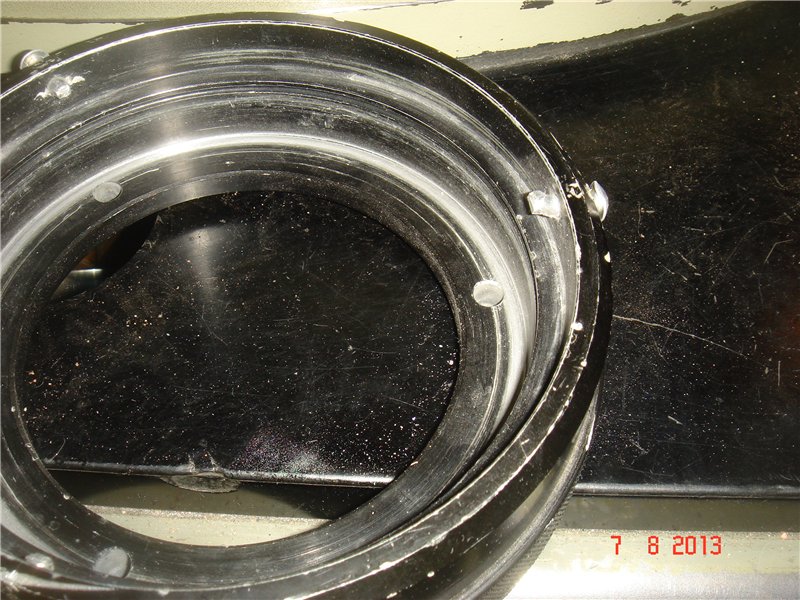

 флянец смотрового окна быстросьемный

смотровое стекло (оргстекло 10мм) и кольцо уплотнительное

крышка   см окна люминий  на штырьки с проворотом фиксируеться и прижимаеть стекло с кольцом к камере (фланцу

 вод надета на камеру   перед см стеклом стоить ешо 1 стекло типа экран  от грязи и температуры

[ysdanko]

Юра,подскажи,если в курсе,расчет площади прижима как выполняется?

Извини. Совершенно некогда. Сейчас занят "большим ремонтом" квартиры. Лучше всего найти ГОСТ(ы) на соответствующие уплотнения. Ну, а если коротко, то при таких диаметрах колпаков, усилия прижима составят несколько тонн. Для любой резины (при диаметре кольца в несколько миллиметров) этого более чем достаточно. Единственное условие, которое необходимо выполнить, это  что бы кольцо при деформации, полностью заполнило объем канавки.

[Геннадий 66]

А если поставить ограничитель тока, типа сопротивление мощное?

Пробуйте-расскажите, у меня нет сварочного инвертора собираюсь приобретать  но пытаться применить для испарителей   нет ни малейшего желания.
!- напряжение Х.Х. инвертора 100вольт.
2 -  "активное сопротивление дуги" гораздо больше чем молибденового испарителя.
Поэтому считаю что такая попытка заранее обречена на провал, поскольку по задаче требуется еще и  плавное регулирование тока.
Хотя если повозится,- подобрать балластник  может что-то и  выйдет но считаю что это еще больший "геморрой" чем собрать тиристорный-симисторный регулятор и применить его по первичной цепи  ( 220в)  накального тра-ра.

Хотя самое надежное решение ,- это  на выход ЛАТРа подключить накальный трансформатор.

[ysdanko]

Юра,подскажи,если в курсе,расчет площади прижима как выполняется?

Извини. Совершенно некогда. Сейчас занят "большим ремонтом" квартиры. Лучше всего найти ГОСТ(ы) на соответствующие уплотнения. ..............

Размеры канавок под уплотнительные резиновые кольца (расчеты онлайн)
http://www.seals.highexpert.ru/publications/ms_grooves_o_rings.html

Неекоторые ГОСТ(ы)
http://vsegost.com/Catalog/36/36935.shtml
http://vsegost.com/Data/441/44111/9.gif
http://vsegost.com/Catalog/44/44111.shtml

[Astel-150]

А если поставить ограничитель тока, типа сопротивление мощное?

Пробуйте-расскажите, у меня нет сварочного инвертора собираюсь приобретать  но пытаться применить для испарителей   нет ни малейшего желания.
!- напряжение Х.Х. инвертора 100вольт.
2 -  "активное сопротивление дуги" гораздо больше чем молибденового испарителя.
Поэтому считаю что такая попытка заранее обречена на провал, поскольку по задаче требуется еще и  плавное регулирование тока.
Хотя если повозится,- подобрать балластник  может что-то и  выйдет но считаю что это еще больший "геморрой" чем собрать тиристорный-симисторный регулятор и применить его по первичной цепи  ( 220в)  накального тра-ра.

Хотя самое надежное решение ,- это  на выход ЛАТРа подключить накальный трансформатор.

Ну допустим (я смотрел живые инверторы китайского производства примерно на 150а) напряжение около 24 вольт. Плавное регулирование там есть, правда не с нуля. собирать тиристорный регулятор не меньшая возня, плюс трансформатор. Единственно, не решается вопрос переключения между испарителями (хотя это можно решить используя два инвертора, благо стоят копейки).

[arkturz]

Размеры канавок под уплотнительные резиновые кольца (расчеты онлайн)

спасибо!

[gar298]

переключения между испарителями (хотя это можно решить используя два инвертора, благо стоят копейки).

если 2 то тама 3 провода  типа 1 общая масса  а 2 от 1 и 2 испарителя  на моем бп  от бальцерса  просто  гнезда  типа под  вилку одно клемная  от каждого  провод  со штырем  пылькнул первый  вынул штырь первого сунул второй  и пылькаеш без  переключателей  и 2 трансов
на большом бальцерсе  3 транса    прикручены на прямую  к каждому испарителю  а перключение на панели  типа галетника на 3 положения   переключаеть по первичке  те 220

[Геннадий 66]

На большом бальцерсе  3 транса    прикручены на прямую  к каждому испарителю  а перключение на панели  типа галетника на 3 положения   переключаеть по первичке  те 220

Идеальный вариант, с медным подключением в 70-95 квадратных мм.-но на начальном этапе довольно  затратно, придется думать коммутацию по 8-ми вольтам что  тоже не "айс".....

[Piter_Korn]

А выключатель "массы" от а/мобиля?    Правда он только на включение/отключение (нужно 2 шт.  для двух испарителей).
Стартер тянет, ОднаКО.

[Геннадий 66]

А выключатель "массы" от а/мобиля?    Правда он только на включение/отключение (нужно 2 шт.  для двух испарителей).
Стартер тянет, ОднаКО.

Пробовать придется................., опыт работы электриком подсказывает что после двух-трех раз пропускания тока в 70-300А контактные площадки придется чистить, иначе падение напряжения на выключателе будет увеличиваться.

[deen]

Ген, а может что-то придумать с втягивающей от авто?
Только использовать её как комутирующий элемент, а что-то поставить  параллельно.
Чтоб контакты не спалить.

[Геннадий 66]

понял
  а кто  пробовал проволоку  от сварки аргоном прим 2мм  и чета написано 9999

Игорь, думается что для использования в напылении должен хорошо подойти алюминиевый обмоточный провод от трансформатора ТСА-180--270 ватт
не пробовал случаем?  очень-уж он подкупает своей мягкостью,-может достаточно чистый?

[Геннадий 66]

Ген, а может что-то придумать с втягивающей от авто?
Только использовать её как комутирующий элемент, а что-то поставить  параллельно.
Чтоб контакты не спалить.

Думал от этом тоже "кушает только он 22А! по 12 вольт ( обмотка соленоида)

[Astel-150]

понял
  а кто  пробовал проволоку  от сварки аргоном прим 2мм  и чета написано 9999

Игорь, думается что для использования в напылении должен хорошо подойти алюминиевый обмоточный провод от трансформатора ТСА-180--270 ватт
не пробовал случаем?  очень-уж он подкупает своей мягкостью,-может достаточно чистый?

По всей видимости там достаточно чистый алюминий, но надо тщательно изоляцию счищать. Я напылял таким.

[deen]

Ген делают так-то подают на соленойд ток, он замыкание цепь, и замыкает какой-то контактор параллельно себе. Затем соленойд размыкается, а ток течет через контактор.
Выключение примерно также - подаем на соленойд напругу, размыкаем контактор, размыкаем соленойд.

[Геннадий 66]

Спасибо Астель за комментарий!!, интуиция "старого электрика" значит не подводит.

[Astel-150]

Незачто
