Вакуумные самоделки

[Игорь А. Грибко]

Когда напыляли свои зеркала, очищали подложки изопропанолом.
Спасибо...  ,а кислоты не применяются?

Применяется азотка ,но это вредно - парит, надо противогаз.
А азотку для ситалла можно применять или не стоит ?  И чем лучше старое покрытие смыть с ситаллюги ?

Старое покрытие если без защиты смывается щёлочью можно не крепкой ,ну а если с защитой то только полировать.

[Игорь А. Грибко]

Приобрёл Alcatel Annecy PTM 5150 Turbo , 150 л/сек. Вопрос к спецам по небольшим камерам - потянет ёмкость 80 л ?

[deen]

Нифига сибе телефончик, а скоко стоит?

[Игорь А. Грибко]

Нифига сибе телефончик, а скоко стоит?

После длительных поисков на аукционе взял за 525 баксов с пересылкой , но без контроллера. Сейчас жду - скоро должен прийти.

[Игорь А. Грибко]

Там же взял за 390 рублей новый механический вакуумметр. Уже получил.

[Игорь А. Грибко]

Сейчас подбираю вакуумметр для высокого вакуума и контроллер для насоса.

[Игорь А. Грибко]

Размышляю над конструкцией камеры - никак не могу определиться с затвором между ёмкостью и турбиком . Есть у меня совковый 100мм ,но дюже громоздкий и тяжёлый. Стоит ли его лепить ? Большой соблазн сделать камеру компактной.

[gar298]

Приобрёл Alcatel Annecy PTM 5150 Turbo , 150 л/сек. Вопрос к спецам по небольшим камерам - потянет ёмкость 80 л ?

у мну тож алкатель с генератором в принципе  есть на него схема почти полная  только  старенький С тоял на масспектрометре
генраторы почти все одинаковые и может подойти от  другого только фишка  у меня на турбике круглый разьем  а на генераторе  4 штырьковый  в линию
клапан если с турбиком мона  и не ставить но желательно или на крайняк  в фор линии
есть формулы и графики по скорости откачки обьема надо см и высчитовать
по моёму мой  впритык  на 4 степень качаеть (слабоват как на резестивник напыление  плоховато
но мона а для  магнетронного  должон нормально  хватать
про него в 119 посте  ентой темы

[Игорь А. Грибко]

клапан если с турбиком мона  и не ставить но желательно или на крайняк  в фор линии
есть формулы и графики по скорости откачки обьема надо см и высчитовать

Думаю с форвакуума через вентиль в обход турбика на камеру ,когда набираем предварительный вакуум - закрываем вентиль и открываем второй от форвакуума на турбик,который постоянно является частью камеры.В такой схеме исключается постоянная прокачка воздуха камеры с пылью и влагой через турбонасос.

[Игорь А. Грибко]

у мну тож алкатель с генератором в принципе  есть на него схема почти полная  только  старенький С тоял на масспектрометре
генраторы почти все одинаковые и может подойти от  другого только фишка  у меня на турбике круглый разьем  а на генераторе  4 штырьковый  в линию

Смотрел контроллеры на аукционе - цена больше чем за насос. Есть правда вариант взять нерабочий и восстановить .Схема не сложная,запчасти  ходовые.

[gar298]

могу отфоткать плату  и схему если шурупищ то вообще вроде мона  и самому сделать с задающем от типа трехфазника  от жд  и далее  на оптрон и теристор или тразистор но енто в моей  дурной голове

[Игорь А. Грибко]

могу отфоткать плату  и схему если шурупищ то вообще вроде мона  и самому сделать с задающем от типа трехфазника  от жд  и далее  на оптрон и теристор или тразистор но енто в моей  дурной голове

Буду признателен.С электроникой на ты так что можно попробовать сделать .С инета скачал схему родного CFF 450 Turbo ,но качество такое ,что некоторых номиналов не разобрать. Вообще правильно делать родной контроллер ,что бы не было проблем с защитой ,с током нагрузки и т.д.

[Геннадий 66]

могу отфоткать плату  и схему если шурупищ то вообще вроде мона  и самому сделать с задающем от типа трехфазника  от жд  и далее  на оптрон и теристор или тразистор но енто в моей  дурной голове

Тож буду рад схемке!!, еще "нарыл"-продают вольфрамовую фольгу 7 соток толщина пригодится или не стоит заморачиваться?

[Игорь А. Грибко]

Тож буду рад схемке!!, еще "нарыл"-продают вольфрамовую фольгу 7 соток толщина пригодится или не стоит заморачиваться?

Тоже видел.Для себя буду делать на скрутках.Есть старые запасы,а дальше посмотрим.

[gar298]

А я как обычно  исчу чаво   в закромах и нарыл вольфрамчик прим 1-1.5мм бухточку оболдеть есче  тарморегулятор тож хороший  попался уже  и забыл что прикупил
Ген  тонковат вроде  но могеть и нет
для экспериментов

[Игорь А. Грибко]

Тож буду рад схемке!!, еще "нарыл"-продают вольфрамовую фольгу 7 соток толщина пригодится или не стоит заморачиваться?

Такая фольга одноразовая.Алюминий её запросто проест.

[Ба@ша]

Господа вакуумщики, дико извиняюсь за оффтоп. Я хотел узнать не у кого случаем нет описания установки УВР 4, ну или информации о том где достать. Ответы можно в личку дабы не засорять тему. Спасибо всем.

Это для регенерации масел? Может здесь найдете, полезную инфу...http://zeo-sar.ru/rus/equipment/regeneration_liquid/uvr.html

Это для напыления)

[gar298]

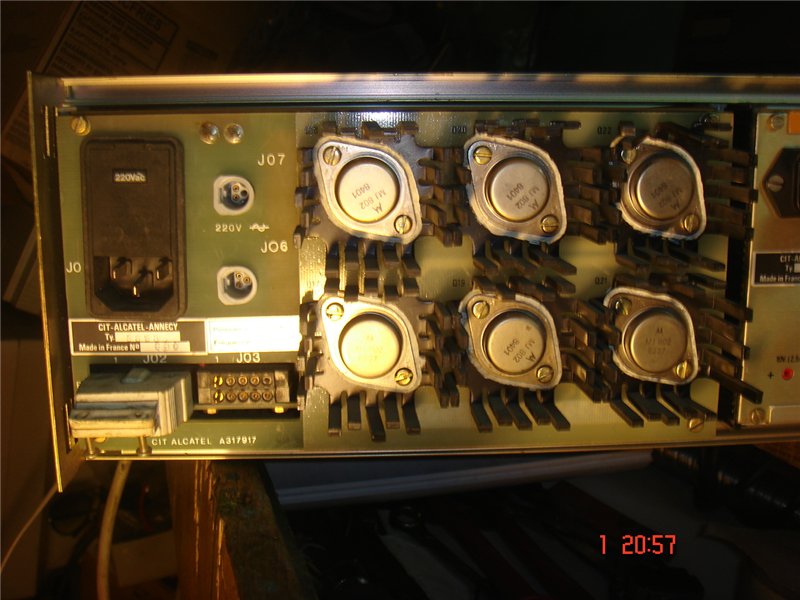

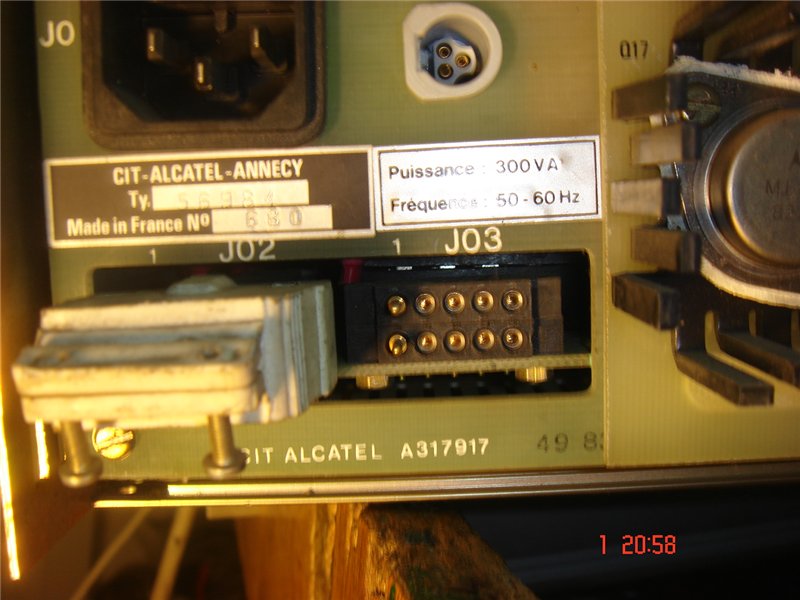

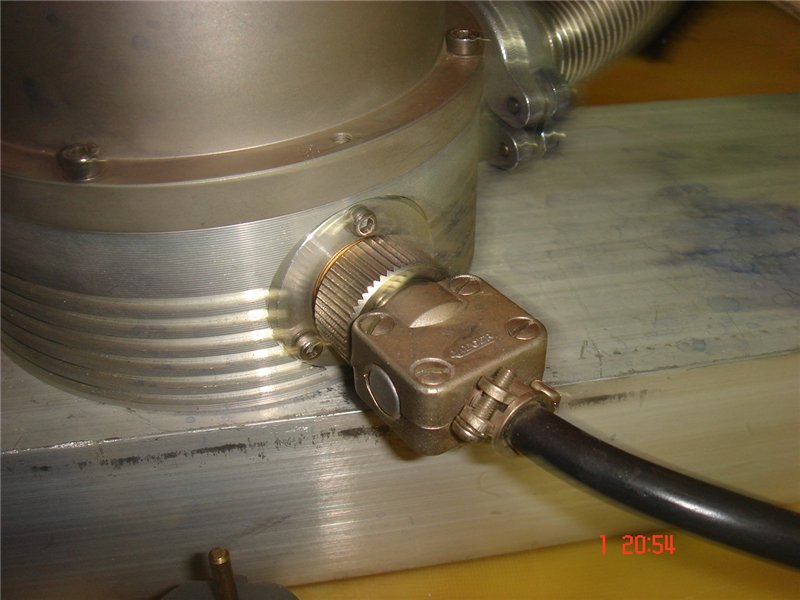

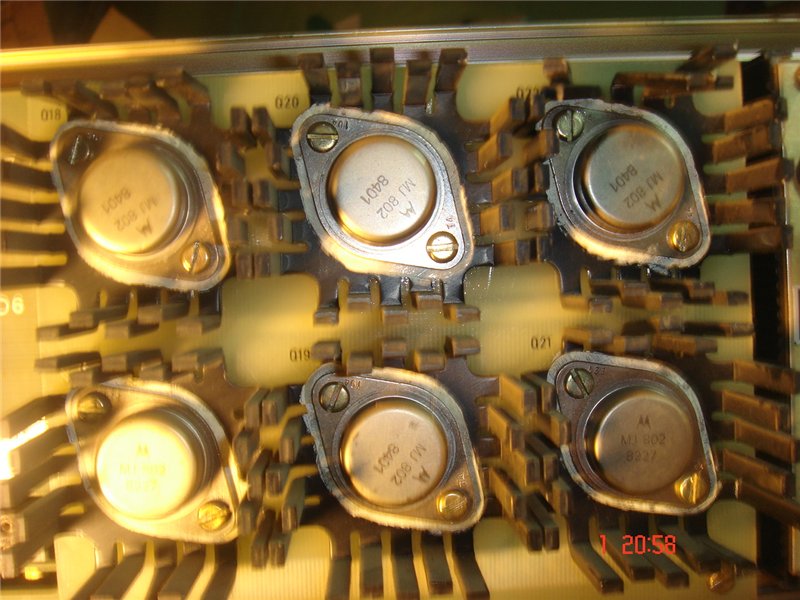

пока наружные  обзорные фото насоса и генератора









JO-2,3- к мотору наверно мона 2 шт вкл
JO-6,7  вентилятор охлаждения мотора

[ROVIAN]

Когда напыляли свои зеркала, очищали подложки изопропанолом.
Спасибо...  ,а кислоты не применяются?

Применяется азотка ,но это вредно - парит, надо противогаз.
А азотку для ситалла можно применять или не стоит ?  И чем лучше старое покрытие смыть с ситаллюги ?

Старое покрытие если без защиты смывается щёлочью можно не крепкой ,ну а если с защитой то только полировать.

И с защитой то же щёлочь берёт понемногу. Полировать нельзя, это эталонные плоскости.

[deen]

Интересно при напылении стекло коробит?
Например при хромировании фольгу просто сворачивает в трубочку, есть много работ и исследований по этой теме, при эл-хим осаждении покрытие всегда как-то действует на подложку, правда по разному, то есть покрытие либо расширяется либо стягивается.
А как вакуумное напыление?
