Re: Мои шлифовально-полировальные станки
« Ответ #20 : 11 Июн 2010 [00:05:09] »
Два больших Ø415 довёл до минутников и пришлось всё выбросить
Покажите это место...  :'( :'( :'(
г. Степногорск, Целиноградской- радиус 5км.  ;D

Покупал диски Ø415x25 на заводе "Автостекло" г. Константиновка Донецкой- производили иллюминаторные диски, сейчас надо спрашивать на складах судоремонтных заводов- из-за отсутствия заказов эти диски ждут Вас!Или смотровые стекла для нефте- и xимической пр. Бывают каленные и некаленные


« Последнее редактирование: 11 Июн 2010 [00:20:48] от Schmidt Alexander »

Оффлайн Hermit

  • *****
  • Сообщений: 2 288
  • Благодарностей: 159
  • In bino veritas!
    • Сообщения от Hermit
Re: Мои шлифовально-полировальные станки
« Ответ #21 : 11 Июн 2010 [01:35:13] »
Информация к размышлению... Спасибо!
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #22 : 11 Июн 2010 [04:48:53] »


Городить станок для изготовления одного-трёх зеркал может только законченный пациент  .
Владей собой среди толпы смятенной,
Тебя клянущей за смятенье всех,
Верь сам в Себя, наперекор Вселенной,
А маловерным отпусти их Грех.

Пусть час не пробил,- жди не уставая
Пусть лгут лжецы,- не снисходи до них.
Умей прощать и не кажись Прощая,
Великодушней и Мудрей других.

Умей Мечтать,-не став рабом Мечтаний,
И Мыслить,-Мысли не обожествив.
Равно встречай Успех и Поруганье,
Не забывая что их голос лжив.

Останься тих когда твоё же слово,
Калечит Плут, чтоб подловлять Глупцов,
Когда вся Жизнь разрушена, и снова
Ты должен всё воссоздавать с основ.

Умей поставить в радостной Надежде
На карту всё,- что накопил с трудом,
Всё проиграть и нищим стать, как прежде,
И никогда не пожалеть о том.

Умей заставить сердце, нервы, тело
Тебе служить, когда в твоей груди
Уже давно всё пусто, всё сгорело
И только Воля говорит- Иди!

Останься Прост- беседуя с Царями
Останься Честен- говоря с Толпой,
Будь Прям и Твёрд с врагами и Друзьями,
Пусть все, в свой час считаются с тобой

Наполни смыслом каждое Мгновенье,
Часов и Дней неумолимый Бег,-
Тогда весь Мир ты примешь, как Владенье,
Тогда мой Сын, ты будешь Человек!

                                                 Ридьяр Кирлинг
                                                (И моё жизненное Кредо)
« Последнее редактирование: 11 Июн 2010 [14:47:26] от Schmidt Alexander »

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Мои шлифовально-полировальные станки
« Ответ #23 : 11 Июн 2010 [12:07:22] »
Цитата
г. Степногорск, Целиноградской- радиус 5км.  ;D
сбрасывали с самолета?  :D :D
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн Пецык Алексей

  • *****
  • Сообщений: 6 505
  • Благодарностей: 256
  • ТМШ, ТАЛ 100RSMT, Доб 10", Доб 18", БАС 30х90
    • Сообщения от Пецык Алексей
Re: Мои шлифовально-полировальные станки
« Ответ #24 : 11 Июн 2010 [12:37:39] »
Может мыши растащили?  :D

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Мои шлифовально-полировальные станки
« Ответ #25 : 11 Июн 2010 [12:44:00] »
Может мыши растащили?  :D
:D
один черт - сии волшебные кристаллы уже не найти :(
Александр, Вам надо было увозить все это в Германию, а на вопрос таможенника о том, что это, сказали бы просто - "Вам не нужно проверять у меня документы и кладь!" и провели бы у него перед носом дланью  ;) , он бы и пропустил Вас. ;)
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #26 : 11 Июн 2010 [18:00:08] »
Информация к размышлению... Спасибо!
Hermit, дайте мне Ваш Email :)- хочу Вам дать ещё пару наводок по поводу дисков, не хочу засорять форум неинтересной для других информацией.  :-X

Оффлайн Hermit

  • *****
  • Сообщений: 2 288
  • Благодарностей: 159
  • In bino veritas!
    • Сообщения от Hermit
Re: Мои шлифовально-полировальные станки
« Ответ #27 : 11 Июн 2010 [19:19:21] »
Спасибо! Ответил в личку...
"Это невозможно!" - сказала Причина. "Это безрассудство!" - заметил Опыт.
"Это бесполезно!" - отрезала Гордость. "Попробуй..." - шепнула Мечта.

Оффлайн Fidel

  • Обозреватель
  • *****
  • Сообщений: 20 227
  • Благодарностей: 620
  • http://fidgor.narod.ru
    • Skype - FidelGorbunov
    • Сообщения от Fidel
    • Домашняя страничка любителя телескопостроения
Re: Мои шлифовально-полировальные станки
« Ответ #28 : 11 Июн 2010 [23:23:51] »
Может мыши растащили?  :D
:D
один черт - сии волшебные кристаллы уже не найти :(
Александр, Вам надо было увозить все это в Германию, а на вопрос таможенника о том, что это, сказали бы просто - "Вам не нужно проверять у меня документы и кладь!" и провели бы у него перед носом дланью  ;) , он бы и пропустил Вас. ;)

Паш! Их следовало выбросить ещё до шлифовки...   ;D А тебе, что - нужна нормальная большая заготовка?

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Мои шлифовально-полировальные станки
« Ответ #29 : 11 Июн 2010 [23:28:32] »
Может мыши растащили?  :D
:D
один черт - сии волшебные кристаллы уже не найти :(
Александр, Вам надо было увозить все это в Германию, а на вопрос таможенника о том, что это, сказали бы просто - "Вам не нужно проверять у меня документы и кладь!" и провели бы у него перед носом дланью  ;) , он бы и пропустил Вас. ;)

Паш! Их следовало выбросить ещё до шлифовки...   ;D А тебе, что - нужна нормальная большая заготовка?
Мне нужна нормальная большая заготовка. Вот токмо пока она не зачем, т.к.:
1. жинко выгонит скоро с трубами и стеклами вместе ;D
2. 175 ммсобирается не быстро
3. на очереди 260мм (уже заготовка есть из ЛК7, Мураду сенкьюверимач)
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн ysdanko

  • *****
  • Сообщений: 11 995
  • Благодарностей: 274
    • Сообщения от ysdanko
Re: Мои шлифовально-полировальные станки
« Ответ #30 : 12 Июн 2010 [22:20:12] »
Жинку выгони....а трубы оставь  ;D ;D ;D
Раз не понимает что нужно нормальному мужику  ;D ;D

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Мои шлифовально-полировальные станки
« Ответ #31 : 12 Июн 2010 [22:25:24] »
Жинку выгони....а трубы оставь  ;D ;D ;D
Раз не понимает что нужно нормальному мужику  ;D ;D
Да Вы что? как же лечшего друга выгнать? :o (как грил мой батя  - лучший друг, это жена!)
Понимаеть она, тока со скрипом ;)
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн Fidel

  • Обозреватель
  • *****
  • Сообщений: 20 227
  • Благодарностей: 620
  • http://fidgor.narod.ru
    • Skype - FidelGorbunov
    • Сообщения от Fidel
    • Домашняя страничка любителя телескопостроения
Re: Мои шлифовально-полировальные станки
« Ответ #32 : 12 Июн 2010 [22:34:06] »
Всякий раз, принося в дом очередную железяку-стекляху, покупай ей подарок. Метода верная! Работает безотказно!  ;)

Оффлайн ДимСаныч

  • *****
  • Сообщений: 10 647
  • Благодарностей: 130
  • Продолжаем с малого
    • Сообщения от ДимСаныч
Re: Мои шлифовально-полировальные станки
« Ответ #33 : 12 Июн 2010 [22:36:25] »
И цветы, цветы....
 "...Миллион, миллион, миллион Алых роз..."
Сломался компас посредине пути.
Кого-то винить уже поздно.
Но мы продолжаем до цели идти!
По солнцу идём и по звёздам.
                              Дмитрий Зимин.

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Мои шлифовально-полировальные станки
« Ответ #34 : 12 Июн 2010 [22:38:39] »
Всякий раз, принося в дом очередную железяку-стекляху, покупай ей подарок. Метода верная! Работает безотказно!  ;)
а она стоить за спиной у меня, читаеть твой пост и стучить меня по голове - вот где собака порылсь, вот!.. ;D
не нужны грит ей подарки :D
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #35 : 13 Июн 2010 [03:11:00] »
Паршивые эти любительские станки. Неудобные в работе, дохлые. В таком виде, как они выполнены у вас - годятся только для баловства. Нормально работать на них невозможно.
Никогда не доверяйте неудачникам, они никогда не смиряться с тем что другие могут а они нет. Гершель при самых примитивных станках сделал десятки зеркал из зеркальной бронзы-которая обрабатывается в разы медленнее чем стекло- до Ø1220мм. Голландский оптик Шмидт- однорукий инвалид при минимальном оборудовании создал свою знаменитую коррекционную линзу.
 Любой современный ЛА обладает неизмеримо большими возможностями чем эти знаменитости. ЛА делали свою оптику до нас, делают сейчас и будут делать в будущем.
Элементарная техническая грамотность, упорство, и растущие из нужного места руки- рано или поздно приведут Вас к успеху- гарантирую это Вам как инженер не только по диплому но и по призванию, и знающий сей предмет не только любительски но и профессионально.
Делать зеркало вручную или со станком это такая-же разница как идти пешком или ехать на Автомобиле- пусть даже с пробками, Вы должны  быть готовы к неудачам- тем слаще будет
радостьУспеха.

Из описанных в литературе различных типов станков и краткого анализа сделанного Л.Л.Сикоруком-я  сделал для себя вывод- что наиболее приемлимая схема назовём, её кривошипно-шатунной, обладает рядом преимуществ для домашних условий ЛА:
1 Компактность по габаритам.
2 Требует минимального количества материала.
3 Позволяет легко и быстро производить преустановку параметров (амлитуда,сдвиг и пр.)
4 Позволяет легко и быстро снимать и устанавливать обрабатываемую деталь.
5  Механизация обеспечивает отсутствие многих оптических ошибок.

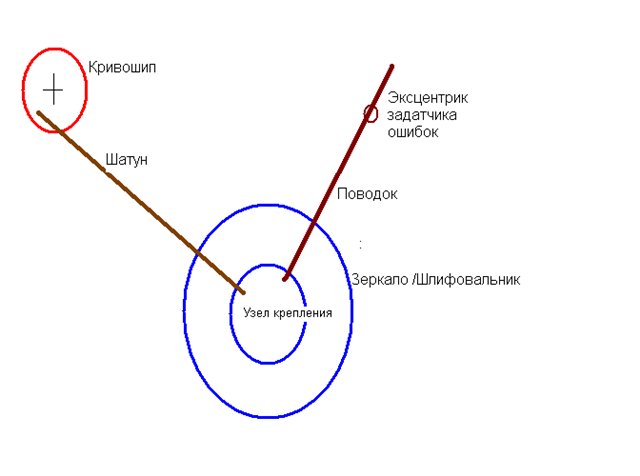

Кинематика понятна из схемы. Мой станок имеет 4-независимых электропривода.
https://astronomy.ru/forum/radikal/s58/i159/1006/55/5047b6c4be48.jpg

1 Главный привод кривошипно-шатунного механизма- должен иметь переменные обороты. Одним из решений может быть редуктор от эл.дрели с мех. переключением скоростей или
тиристорный регулятор.
2 Привод поворотного стола- должен также иметь переменные обороты. По мере уменьшения величины абразивных зёрен- скорость шлифовки должна уменьшаться. Подсчитайте сами: при суммарной результирующей(а это скорость движения шатуна+поворотного стола- как минимум) скорости 100мм/сек. Cколько оборотов может делать абразивное зерно 0,01мм? Разрушение зерна можент носить взрывной характер- как следствие царапины.
3 Принудительный привод водила- подробнее ниже.
4 Задатчик ошибок. Шарнирное соединение поводка с основанием имеет элпривод с эксцентриком
2-3мм и частотой вращения 2об/мин

Основной задачей любого станка и моих 4-х приводов в частности- обеспечить невозможность цикличной траектории точек обрабатываемых деталей или сведение к минимуму частоту прохождения отдельно взятой точки зеркала над отдельно взятой точкой шлифовальника-для исключения зональных ошибок, с чем я и не сталкивался и с астигматизмом тоже.

« Последнее редактирование: 14 Июн 2010 [00:52:24] от Schmidt Alexander »

Оффлайн Ляксандер

  • ****
  • Сообщений: 387
  • Благодарностей: 26
  • Мне нравится этот форум!
    • Сообщения от Ляксандер
Re: Мои шлифовально-полировальные станки
« Ответ #36 : 13 Июн 2010 [23:30:18] »
4 Задатчик ошибок.

А можно узнать как реализован этот задатчик ошибок?
ТАЛ-100R, Nikon Action 8x40

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #37 : 14 Июн 2010 [01:27:01] »
А можно узнать как реализован этот задатчик ошибок?
Параметры задаёте исходя из размеров своей оптики. У меня до
Ø250мм-эксцинтриситет-4мм, высота опоры и длина вала определяется из высоты поворотного столика и толщин шлифовальника и зеркала. Самоцентрирующейся подшипник страховал приработе резиновым кольцом с натягом.
« Последнее редактирование: 14 Июн 2010 [01:35:29] от Schmidt Alexander »

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #38 : 14 Июн 2010 [02:03:41] »
Паршивые эти любительские станки. Неудобные в работе, дохлые. В таком виде, как они выполнены у вас - годятся только для баловства. Нормально работать на них невозможно.

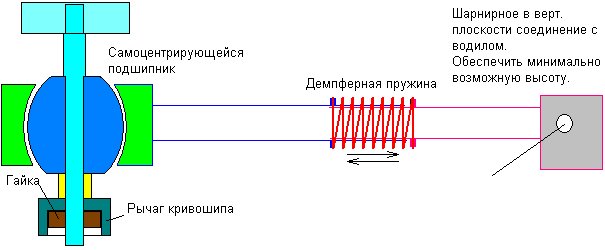

Демпферный шатун
Одной из удачных находок считаю-демпферный шатун. При работе любого кривошипно-шатунного механизма при прохождении „мёртвых точек“ происходит изменение ветора силы и скорости на противоположный за доли секунды- иногда почти ударного действия. В случае явления слипания или заедания станок рвёт всё. Для сглаживания этих ялений пришлось сделать шатун разрезным- так что-бы одна трубка по скользящей входила в другую. Посредине располагаеися жёсткая пружина оба конца которой закреплёны каждый на соответствующей части шатуна. В процессе работы пружина слегка играет 2-3мм делая кривую нагрузки более плавной. Усовершенствование хорошо себя зарекомендовало против сколов и завалов на краю, зональных ошибок, слипания.
https://astronomy.ru/forum/radikal/s51/i133/1006/6d/60383afad577.jpg
« Последнее редактирование: 14 Июн 2010 [02:22:57] от Schmidt Alexander »

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Мои шлифовально-полировальные станки
« Ответ #39 : 16 Июн 2010 [05:20:16] »
Паршивые эти любительские станки. Неудобные в работе, дохлые. В таком виде, как они выполнены у вас - годятся только для баловства. Нормально работать на них невозможно.
Механизация узла крепления- водила
Важнейшая часть Ш/П-станка призвана собственно преобразовывать силу привода в возвратоно-поступательное движение изделия по требуемой траектории, недёжно удерживая его и не вызывая при этом механических упругих деформаций в изделии.
Основная задача узла при этом  создавать минимально возможный опрокидывающий момент для зеркала/шлифовальника не только из-за возможного вырыва но и против завала на краю. Поэтому все
Подвижные части узла должны иметь минимально возможную толщину но достаточную жёсткость.
Основная шайба ваполнена заодно с центральной втулкой, снизу крепятся лапки дежателя с вылетом соответственно радиусу зеркала, одна из лапок должна быть регулируемая- для снятия/установки изделия. Лапки должны иметь подклейки исключающие контакт мелалла со стеклом и передающие прилагаемое усилие направленное через ЦТ изделия. Сверху накладывается шайба на которую крепиться вилка для соединения с шатуном. Шайба поводка меньшего диаметра накладывается поверх шайбы шатуна. У меня весь пакет имеет толщину 8мм. и сжимается распорной втулкой.
В прцессе работы самопроизвольные, иногда достаточно резкие проворачивания верхней детали навели меня на мысль сделать этот прцесс котролируемым, поэтому на центральную втулку напрессована шестерня которая стыкуется с мотор-редуктором-установленным на шайбе шатуна. В идеале соотношение оборотов узла крепления и поворотного стола должно быть нечётным 1/3, 1/5, 1/7. Полезен реверс- в зависимости от течения процесса выбираете попутное или противовращение. Все описываемые мною усовершенствования собираются без зазоров но свободно скользящие- только тогда Вы ибежите хлопаний, хлюпаний, скрипа, ударов- что неизбежно при наличии люфтов и знакопеременных нагрузках.
https://astronomy.ru/forum/radikal/s59/i163/1006/10/a9f137e537ab.jpg
« Последнее редактирование: 16 Июн 2010 [05:38:59] от Schmidt Alexander »
