A A A A Автор Тема: Добсон на экваториале  (Прочитано 3214 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Добсон на экваториале
« : 07 Июн 2010 [03:01:19] »

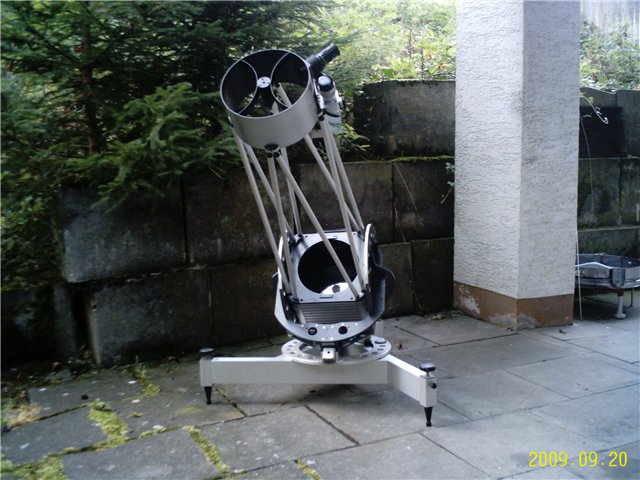

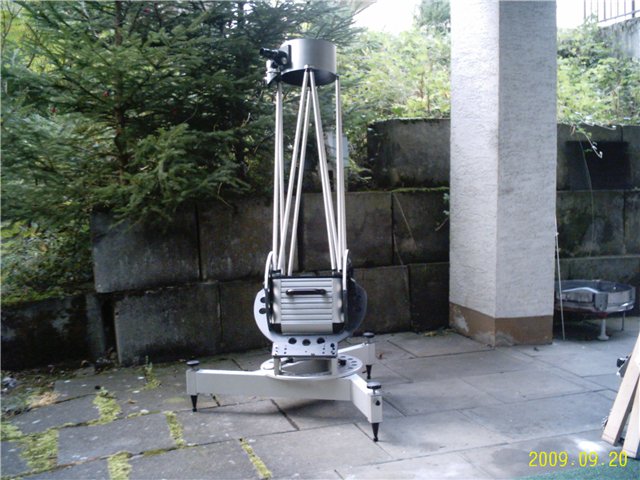

Мой Добсон- классический Ньютон ГЗ- Ø200мм, F=1280мм- самизгот. с лёгкой параболизацией, покрывал в Германии. Коробка ГЗ- сборная из Item- профилей, конструкция трубы понятна из фото. Вес вместе с монтировкой- 12кг.  Параллактическая монтировка из твёрдого пластика РОМ по паломарской схеме- позволяет гидирование и фотографирование. Для переноса ЦТ на ось склонений- под ГЗ противовес 7,5кг. Ноги алюм.-7кг. Всё транспортабельно, сборка- разборка занимает 1мин. Для установка полюса ноги нивелируются по вмонтированным водяным весам и по вмонтированному компасу с учётом магн. склонения с точностью 2град. устанавливается пол. ось.
Фото:
https://astronomy.ru/forum/radikal/s006/i213/1005/d1/bbaa95ba38e2.jpg
https://astronomy.ru/forum/radikal/s59/i164/1005/91/4fa5b066ad28.jpg
https://astronomy.ru/forum/radikal/s46/i114/1005/f3/1491b9c0983f.jpg
https://astronomy.ru/forum/radikal/i029/1005/72/233e29ad6443.jpg
Записан

+2 к рейтингу за это сообщение

Оффлайн cosmonaut

  • *****
  • Сообщений: 2 795
  • Благодарностей: 22
  • Йа ласковый и добрый кошко
    • Skype - zosima2000
    • Сообщения от cosmonaut
Re: Добсон на экваториале
« Ответ #1 : 07 Июн 2010 [11:29:51] »
Ого! Круто! Мне больше всего опора понравилась ;)
Растяжки не толстоваты?
"Расскажите нам пожалуста все поподробнее!"(с)   ;)
Записан
DS 90/700
1/6,3 175 мм Ньютон в работе

Оффлайн хиус

  • *****
  • Сообщений: 658
  • Благодарностей: 5
    • Сообщения от хиус
Re: Добсон на экваториале
« Ответ #2 : 07 Июн 2010 [12:43:19] »
Да у вас прямо талан, если можно расскажите по подробнее про монтировку и решение тенических проблем.
Записан
В действительности всё совершенно иначе, чем на самом деле.(А. Сент-Экзюпери)
http://astrovrn.4adm.ru/ Воронежцы присоединяйтесь. Наш астрофорум.

Оффлайн SAY

  • *****
  • Сообщений: 15 491
  • Благодарностей: 623
    • Сообщения от SAY
Re: Добсон на экваториале
« Ответ #3 : 07 Июн 2010 [20:08:11] »

Основная идея взята у американской фирмы "JMI", которая уже много лет такую монтировку в своих телескопах использует: http://www.jimsmobile.com/images/ngt125.jpg

Для средней полосы России и севернее более проста в исполнении и технологичнее обычная монтировка Добсона на экваториальном клине. Если ЦТ трубы невысокий.

Записан
Askar 120 APO / Ахромат SW 15012+Х1 / HEQ5 PRO
Ньютон 10" с ДЗ 40/фокус 1250 / GP-DX GTS
EQ Доб 14"-70/1680 RA/DEC drives + SW80x350
SW 100ED PRO / SW1206 / DS80x600 2" / DS80x400 2"

Оффлайн John Wayne

  • *****
  • Сообщений: 916
  • Благодарностей: 40
    • Сообщения от John Wayne
Re: Добсон на экваториале
« Ответ #4 : 07 Июн 2010 [22:00:42] »
 Крутяк!  Из минусов - чрезмерно могучий низ ( лапность повышеная) .
Записан
звезда шерифа

Оффлайн DmitSpace

  • *****
  • Сообщений: 551
  • Благодарностей: 4
  • Самара городок
    • Сообщения от DmitSpace
Re: Добсон на экваториале
« Ответ #5 : 07 Июн 2010 [22:15:13] »
Цитата: Schmidt Alexander от 07 Июн 2010 [03:01:19]
Мой Добсон- классический Ньютон ГЗ- Ø200мм, F=1280мм- самизгот. с лёгкой параболизацией, покрывал в Германии. Коробка ГЗ- сборная из Item- профилей, конструкция трубы понятна из фото. Вес вместе с монтировкой- 12кг.  Параллактическая монтировка из твёрдого пластика РОМ по паломарской схеме- позволяет гидирование и фотографирование. Для переноса ЦТ на ось склонений- под ГЗ противовес 7,5кг. Ноги алюм.-7кг. Всё транспортабельно, сборка- разборка занимает 1мин. Для установка полюса ноги нивелируются по вмонтированным водяным весам и по вмонтированному компасу с учётом магн. склонения с точностью 2град. устанавливается пол. ось.
Фото:
https://astronomy.ru/forum/radikal/s006/i213/1005/d1/bbaa95ba38e2.jpg
https://astronomy.ru/forum/radikal/s59/i164/1005/91/4fa5b066ad28.jpg
https://astronomy.ru/forum/radikal/s46/i114/1005/f3/1491b9c0983f.jpg
https://astronomy.ru/forum/radikal/i029/1005/72/233e29ad6443.jpg
зеркало сами делали? ;)
Записан
707eq1

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #6 : 08 Июн 2010 [01:31:48] »
Цитата: зеркало сами делали?

Да.

Мой шлифовально полировальный станок Nr.5 до Ø250мм
Три независимых движения + задатчик ошибок.
https://astronomy.ru/forum/radikal/s55/i148/1006/e5/c4eab79dd24a.jpg
Теневой прибор
https://astronomy.ru/forum/radikal/s001/i193/1006/e2/20205e7d555c.jpg
https://astronomy.ru/forum/radikal/i065/1006/dd/8d0fa049f908.jpg
« Последнее редактирование: 08 Июн 2010 [04:37:09] от Schmidt Alexander »
Записан

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #7 : 08 Июн 2010 [04:39:04] »
Цитата: SAY от 07 Июн 2010 [20:08:11]
Основная идея взята у американской фирмы "JMI", ...

-Честно говоря не знал о существовании такой продукции. Спасибо за информацию. Вообще-то это одна из модернизаций монтировки паломарского телескопа. Такая конструкция просто "сама просится для "Добсона" с низким ЦТ и для широт 50град. +/-10град. она может выглядеть только так а не иначе.
-Вопросы приоритета меня мало волнуют. Убеждён что Ньютон был далеко не первый человек которого стукнуло яблоком и появились при этом светлые мысли. Просто надо-было чтобы совпали Событие, Место и Время. Беззвестных гениев в тысячу раз больше общепризнанных, просто потому-что у них одно из этих слагаемых выпало, опоздало или вообще не явилось.
-Меня интересует больше- что мы можем вытворять с нашими скромными возможностями?
« Последнее редактирование: 08 Июн 2010 [04:58:45] от Schmidt Alexander »
Записан

+1 к рейтингу за это сообщение

Оффлайн ДимСаныч

  • *****
  • Сообщений: 10 647
  • Благодарностей: 130
  • Продолжаем с малого
    • Сообщения от ДимСаныч
Re: Добсон на экваториале
« Ответ #8 : 08 Июн 2010 [08:15:36] »
Цитата: Schmidt Alexander от 08 Июн 2010 [04:39:04]
Цитата: SAY от 07 Июн 2010 [20:08:11]
Основная идея взята у американской фирмы "JMI", ...

-Честно говоря не знал о существовании такой продукции. Спасибо за информацию. Вообще-то это одна из модернизаций монтировки паломарского телескопа. Такая конструкция просто "сама просится для "Добсона" с низким ЦТ и для широт 50град. +/-10град. она может выглядеть только так а не иначе.
-Вопросы приоритета меня мало волнуют. Убеждён что Ньютон был далеко не первый человек которого стукнуло яблоком и появились при этом светлые мысли. Просто надо-было чтобы совпали Событие, Место и Время. Беззвестных гениев в тысячу раз больше общепризнанных, просто потому-что у них одно из этих слагаемых выпало, опоздало или вообще не явилось.
-Меня интересует больше- что мы можем вытворять с нашими скромными возможностями?
++++++......
Записан
Сломался компас посредине пути.
Кого-то винить уже поздно.
Но мы продолжаем до цели идти!
По солнцу идём и по звёздам.
                              Дмитрий Зимин.

Оффлайн SAY

  • *****
  • Сообщений: 15 491
  • Благодарностей: 623
    • Сообщения от SAY
Re: Добсон на экваториале
« Ответ #9 : 08 Июн 2010 [13:09:13] »
Цитата: Schmidt Alexander от 08 Июн 2010 [04:39:04]

для широт 50град. +/-10град. она может выглядеть только так а не иначе.

Заблуждаетесь (применительно к любительским Добам): https://astronomy.ru/forum/index.php/topic,30583.0.html
Тот, что на фото, - с часовым приводом.

Записан
Askar 120 APO / Ахромат SW 15012+Х1 / HEQ5 PRO
Ньютон 10" с ДЗ 40/фокус 1250 / GP-DX GTS
EQ Доб 14"-70/1680 RA/DEC drives + SW80x350
SW 100ED PRO / SW1206 / DS80x600 2" / DS80x400 2"

Оффлайн DmitSpace

  • *****
  • Сообщений: 551
  • Благодарностей: 4
  • Самара городок
    • Сообщения от DmitSpace
Re: Добсон на экваториале
« Ответ #10 : 08 Июн 2010 [14:21:08] »
Цитата: Schmidt Alexander от 08 Июн 2010 [01:31:48]
Цитата: зеркало сами делали?

Да.

Мой шлифовально полировальный станок Nr.5 до Ø250мм
Три независимых движения + задатчик ошибок.
https://astronomy.ru/forum/radikal/s55/i148/1006/e5/c4eab79dd24a.jpg
Теневой прибор
https://astronomy.ru/forum/radikal/s001/i193/1006/e2/20205e7d555c.jpg
https://astronomy.ru/forum/radikal/i065/1006/dd/8d0fa049f908.jpg

Ух ты ;), молодец.
Записан
707eq1

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #11 : 08 Июн 2010 [19:19:32] »
Цитата от SAY
Заблуждаетесь (применительно к любительским Добам): https://astronomy.ru/forum/index.php/topic,30583.0.html
Тот, что на фото, - с часовым приводом.


Это чистый вариант Американской монтировки- к вопросу о теории зкваториальных монтировок.
Речь шла о паломарской с ярмом-"подковой" как наиболее устойчивой, но более компактной чем английская.

Herrn DmitSpace- Pardon, Danke schön Herrn ДимСаныч
« Последнее редактирование: 09 Июн 2010 [00:30:20] от Schmidt Alexander »
Записан

Оффлайн ДимСаныч

  • *****
  • Сообщений: 10 647
  • Благодарностей: 130
  • Продолжаем с малого
    • Сообщения от ДимСаныч
Re: Добсон на экваториале
« Ответ #12 : 08 Июн 2010 [20:06:33] »
Schmidt Alexander пользуйтесь "цитатником" (справа в сообщении). А то немножко перепутали оппонента. ;)
Записан
Сломался компас посредине пути.
Кого-то винить уже поздно.
Но мы продолжаем до цели идти!
По солнцу идём и по звёздам.
                              Дмитрий Зимин.

Оффлайн ysdanko

  • *****
  • Сообщений: 11 949
  • Благодарностей: 273
    • Сообщения от ysdanko
Re: Добсон на экваториале
« Ответ #13 : 08 Июн 2010 [21:19:15] »
Инструмент замечательный....только название темы надо поменять  :) Это не Добсон...это Ньютон на монтировке Портера ::)
Автору топика респект...по моему это одна из первых (или не многих) монтировок такого типа, сделанных нашими ЛА ....
Записан

Оффлайн BIG TRAIL

  • *****
  • Сообщений: 16 997
  • Благодарностей: 875
  • египетская сила
    • Сообщения от BIG TRAIL
Re: Добсон на экваториале
« Ответ #14 : 08 Июн 2010 [22:22:21] »
Цитата
одна из первых (или не многих) монтировок такого типа, сделанных нашими ЛА ....
Шмидт из Германии,  не совсем наш.  :)    У нас совковая школа, свой путь  коленко табуреточный.
Записан
ньютон 237мм  1:5.3 относительное

Оффлайн ДимСаныч

  • *****
  • Сообщений: 10 647
  • Благодарностей: 130
  • Продолжаем с малого
    • Сообщения от ДимСаныч
Re: Добсон на экваториале
« Ответ #15 : 08 Июн 2010 [23:13:54] »
Цитата: oleg oleg от 08 Июн 2010 [22:22:21]
Цитата
одна из первых (или не многих) монтировок такого типа, сделанных нашими ЛА ....
Шмидт из Германии,  не совсем наш.  :)    У нас совковая школа, свой путь  коленко табуреточный.
...и бумажно - матерчатый. ;D
Записан
Сломался компас посредине пути.
Кого-то винить уже поздно.
Но мы продолжаем до цели идти!
По солнцу идём и по звёздам.
                              Дмитрий Зимин.

Оффлайн ysdanko

  • *****
  • Сообщений: 11 949
  • Благодарностей: 273
    • Сообщения от ysdanko
Re: Добсон на экваториале
« Ответ #16 : 08 Июн 2010 [23:14:57] »

 :) :) Да действительно из Германии...Но раз на нашем форуме, то все равно свой  ;D
Кстати забугорные аматеры довольно плотно занимаются монтировками такого типа...интересно почему у нас эти монтировки не получили особого развития??
Записан

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #17 : 09 Июн 2010 [00:16:01] »
Цитата: oleg oleg от 08 Июн 2010 [22:22:21]
Цитата
Шмидт из Германии,  не совсем наш.  :)

Да свой я, свой, просто немного заблудился ;D
Записан

+1 к рейтингу за это сообщение

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #18 : 09 Июн 2010 [06:03:19] »
Цитата: cosmonaut от 07 Июн 2010 [11:29:51]
Растяжки не толстоваты?
  ;)

Засомневался сам, померял- 1,52мм вместе с краской. Вроде не очень.
Записан

Оффлайн Schmidt AlexanderАвтор темы

  • **
  • Сообщений: 85
  • Благодарностей: 14
  • Зри в Корень!
    • Сообщения от Schmidt Alexander
Re: Добсон на экваториале
« Ответ #19 : 09 Июн 2010 [06:06:44] »
Цитата: oleg oleg от 08 Июн 2010 [22:22:21]
    У нас совковая школа,
У меня тоже :(
Записан
