Наши раритеты...

[Calypso]

Кстати интересный момент - у БШР из Тагила монти уже штампованная, а труба еще с основательным фокусером. У меня такая труба еще на литой монти, а у штампованной фокусер другой, уже без возможности регулировки прижима. Такой же фиговый, как на последних МШР. Ну и крепление трубы к монтировке на 4-х винтах, а у тагильского еще на шести. Видимо промежуточное звено эволюции.

Алексей..а можно ликбез..с фото желательно - отличия штампованной монти от литой?

[Пецык Алексей]

Да у меня фоток хороших под рукой нет. Вот что нашел.
Штампованная монтировка - корпуса осей выгнуты из листовой стали. Позднейшая модификация. А раньше делалось цельнометаллическим.

[Пецык Алексей]

Был ещё гибрид - корпус полярной оси штампованный, а оси склонений - ещё литой.

[Calypso]

Да у меня фоток хороших под рукой нет. Вот что нашел.
Штампованная монтировка - корпуса осей выгнуты из листовой стали. Позднейшая модификация. А раньше делалось цельнометаллическим.

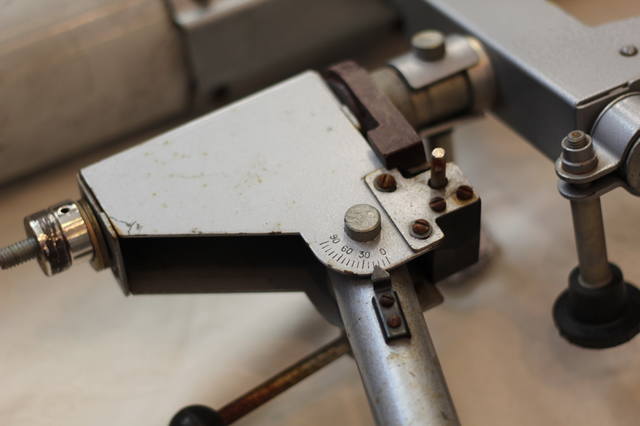

Судя по фото - отличие ещё и в приводе червяка оси RA

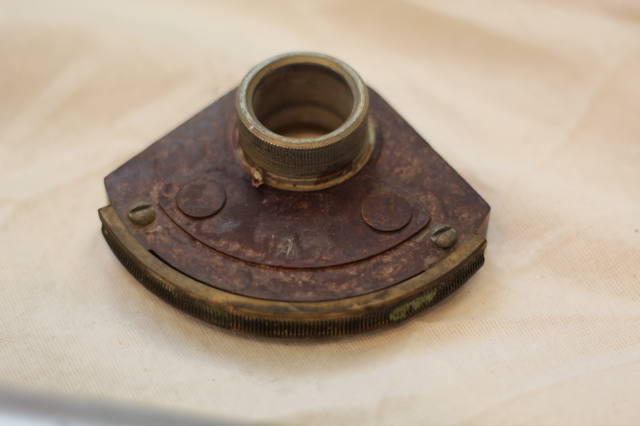

На первом фото - там сектор...на втором - полный оборот 360 грудасов

[Пецык Алексей]

Литые тоже были с секторами. Это только первые две модификации были с полным ЧШ.

[Calypso]

Алексей..где-то в теме видел Ваше фото - развалом куча запчастей разобранной монтировки от БШР
Может есть подробная инструкция? По разборке/сборке?

[Пецык Алексей]

Не, чего нет, того нет. Да там все просто и интуитивно понятно.
Я кстати разбирал штампованную. Хотел почистить и смазку заменить. Менять там было нечего - смазки я там не обнаружил. )))

[Telebob]

промежуточное звено эволюции

Промежуточное звено деградации...  "Слепила из того, что было". Для школ же, не стрелять.

[Calypso]

БШР приехал..)

[Ёж65]

БШР приехал..)

Это что, он, так в кульке полиэтиленовом с Нижнего Тагила и ехал?

[Calypso]

БШР приехал..)

Это что, он, так в кульке полиэтиленовом с Нижнего Тагила и ехал?

Ну да

[Пецык Алексей]

Плоховатенько упаковали. Надеюсь все доехало хорошо.
Мне один присылали в картоне и обрешетке из досок. А второй - был со всех сторон огорожен пенопластом 100мм.  Отдельно труба, отдельно монтировка. Ща фото поищу, скока всего после распаковки осталось.

[Calypso]

Вечером сделаю подробный фотоотчёт.. сейчас некогда, на работу поехал

[Пецык Алексей]

Вот как-то так. Нижнее фото - это от трубы.

[Calypso]

Пришла СМС.. приехал МШР))

Обманули деловые .. обещали 6-го))
Забирать буду завтра.. сегодня на вечер уже эмоции заказаны и оплачены...

[Тимур Норматов]

Пришла СМС.. приехал МШР))

Обманули деловые .. обещали 6-го))
Забирать буду завтра.. сегодня на вечер уже эмоции заказаны и оплачены...

Поздравляем с хорошим приобретением и ждём фото

[Calypso]

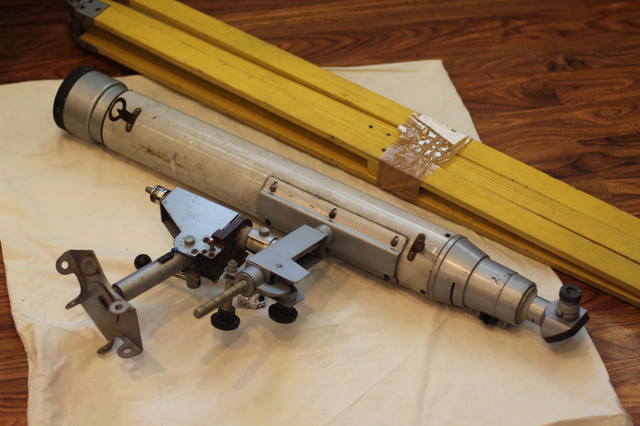

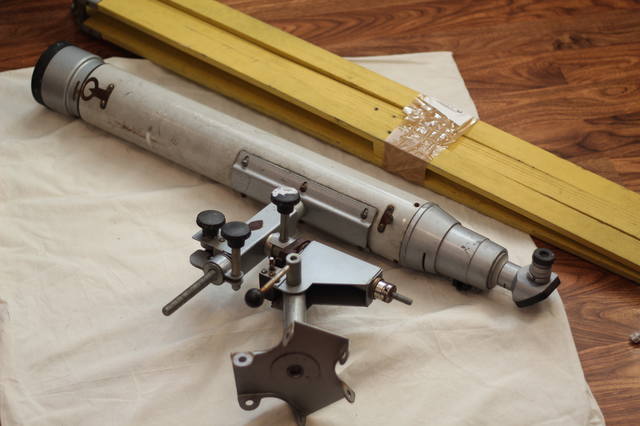

Итак БШР..
несколько слов и впечатлений, а потом - фото приобретения и его состояния
Итак, на удивление - несмотря на простой "кулёк"(с) из пупырки - аппарат доехал в целостности и без каких либо видимых дополнительных повреждений (относительно имевшихся на момент покупки)

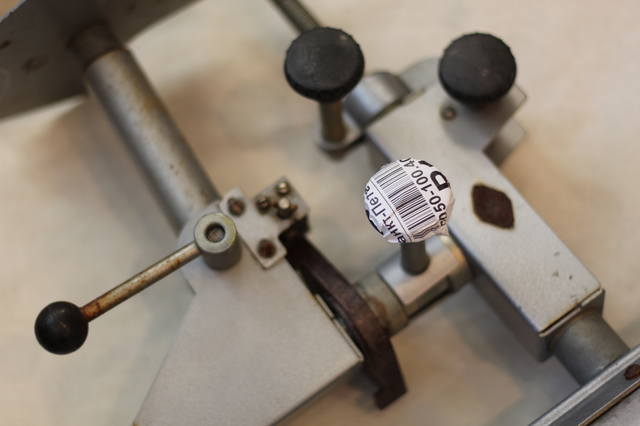

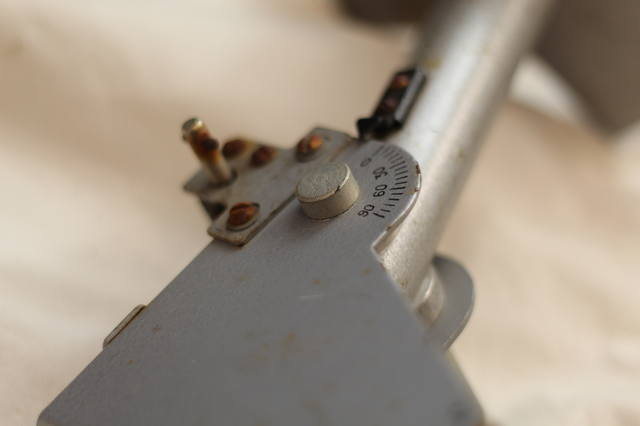

Оптика - цела. На трубе нет ни вмятин ни доп. царапин, из недостатков (дополнительно обнаруженных) - нет ручек тонких движений часового "сектора" ..ось есть..червяк есть..а ручек - нет((

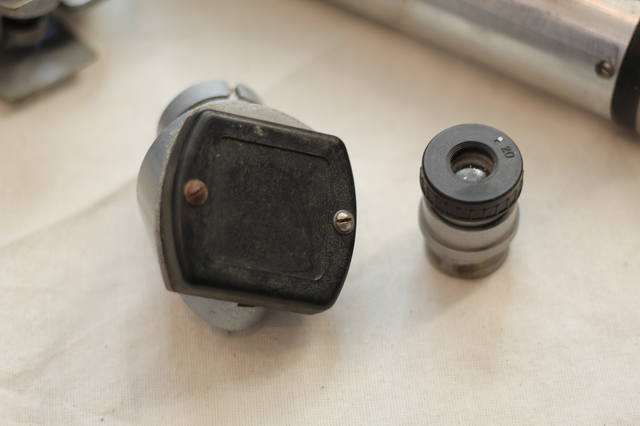

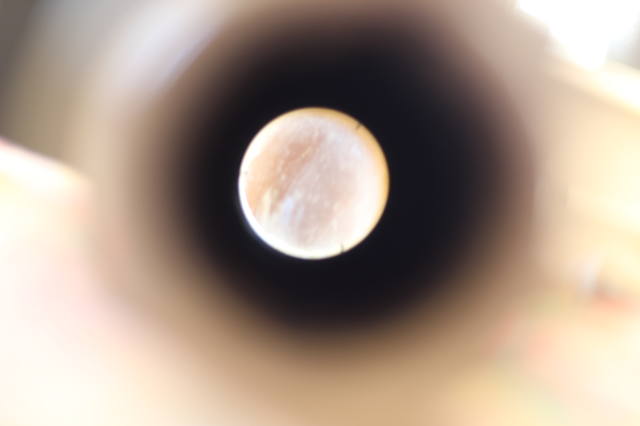

Много пыли на оптике диагоналки (будет видно на фото), радует что это пыль а не ржавчина

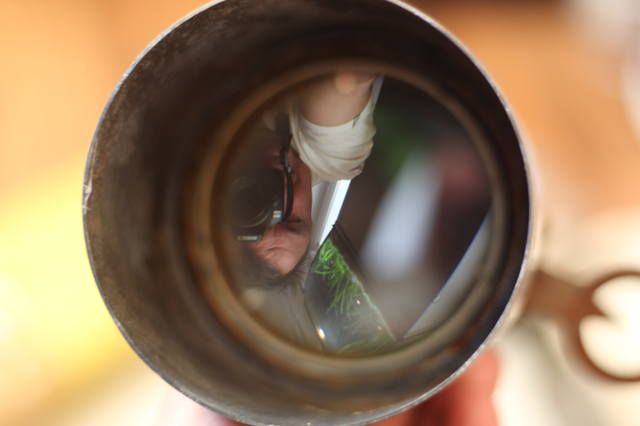

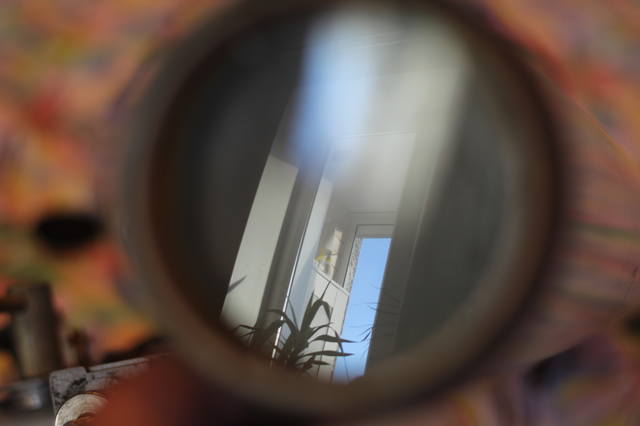

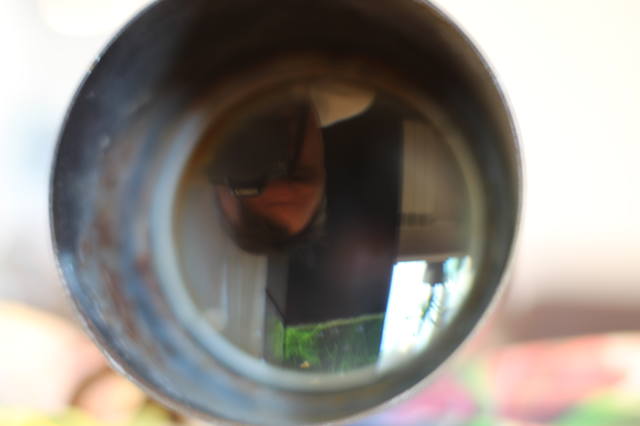

Много пыли на линзе объектива внутри трубы

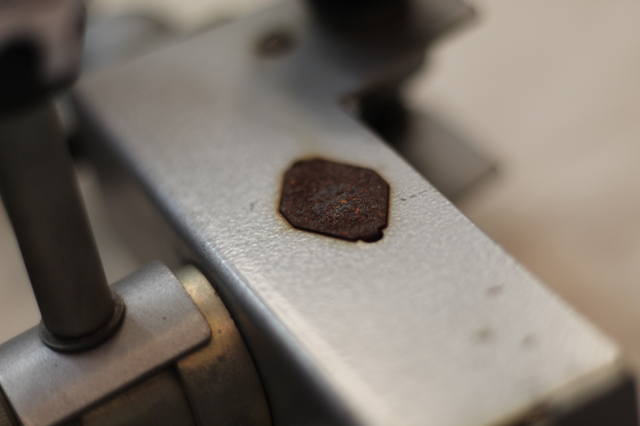

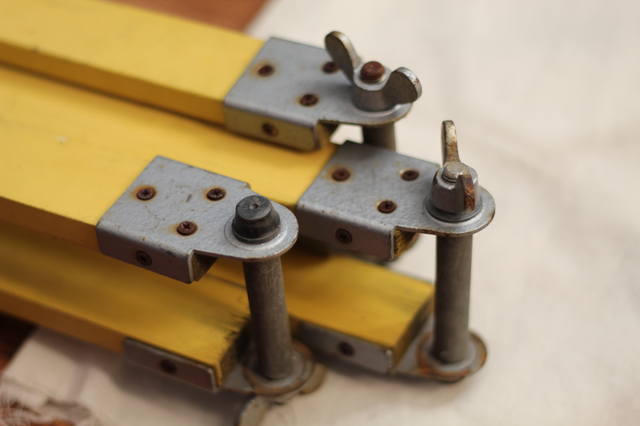

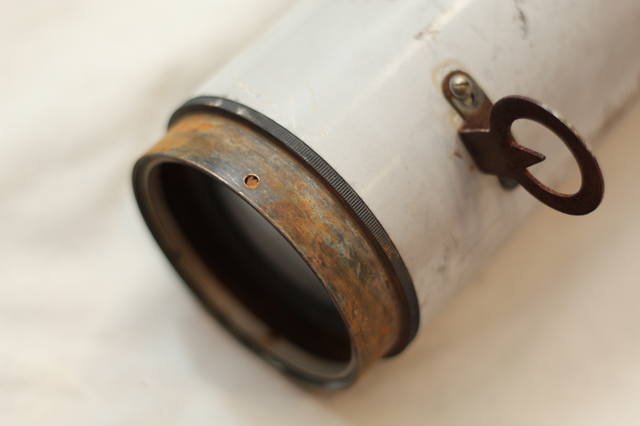

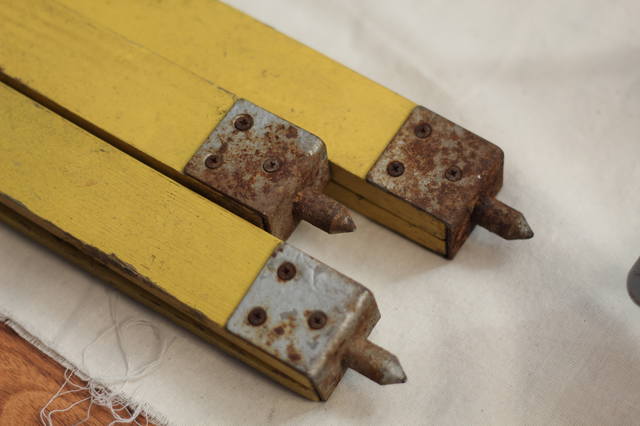

Много ржавчины..ну просто ужасно....хотя я так понимаю, глаза боятся - но руки делают - починим/полечим/поправим

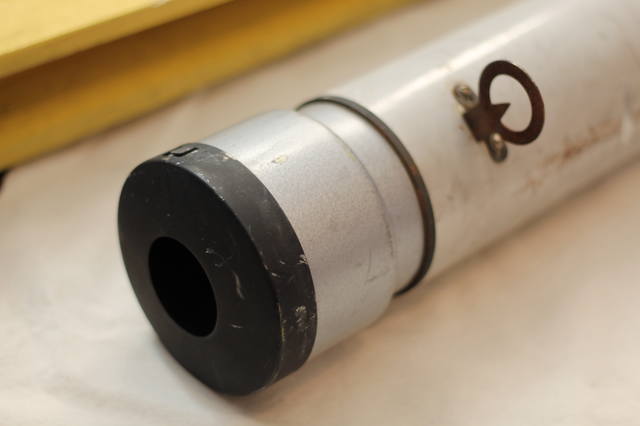

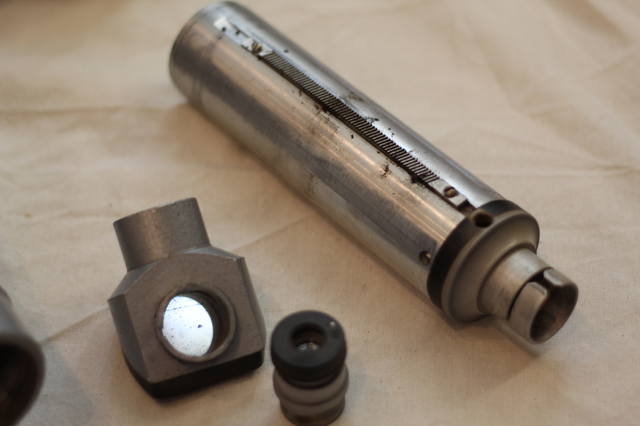

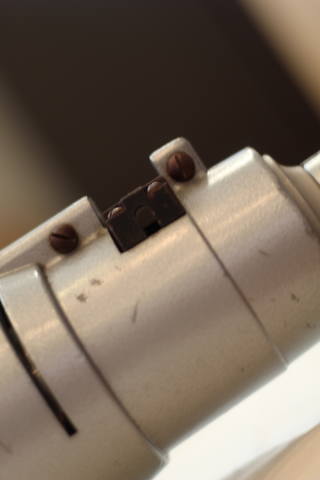

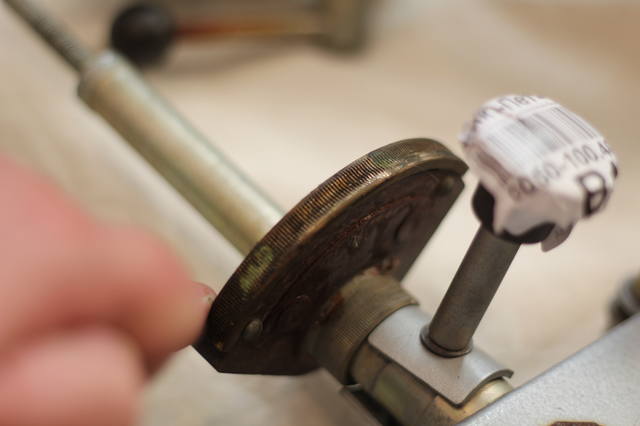

Ось ручки фокусёра отсутствует - это худшее что я имею...придётся искать долго и нудно. Хотя сам фокусёр исправен..трубка держится за счет силы трения прилично и сама не выпадает под силой тяжести

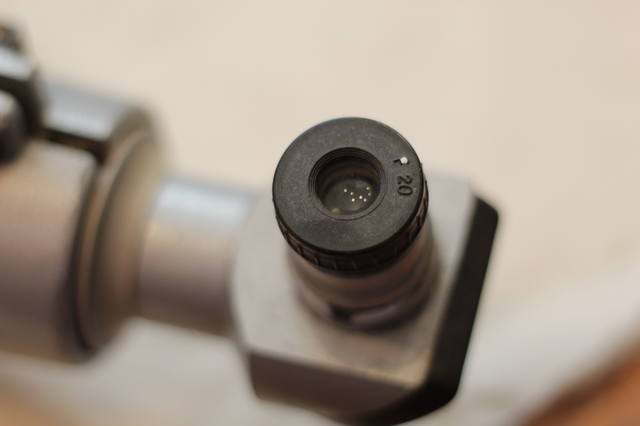

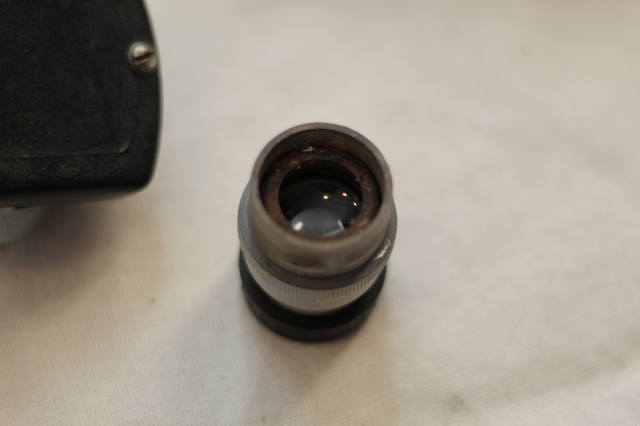

Окуляр в комплекте 20 мм

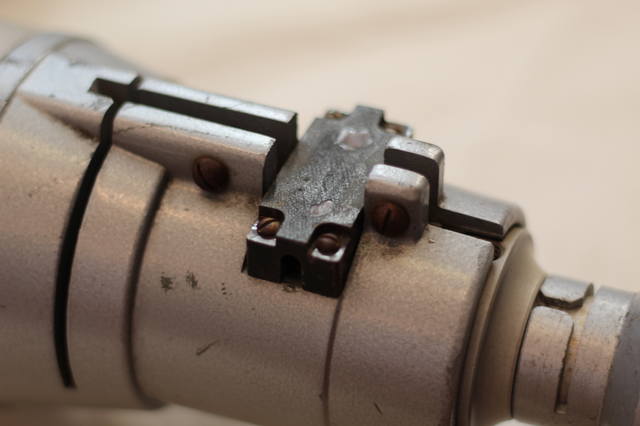

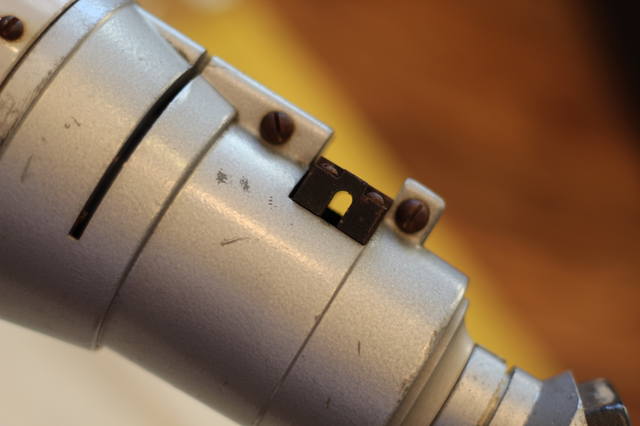

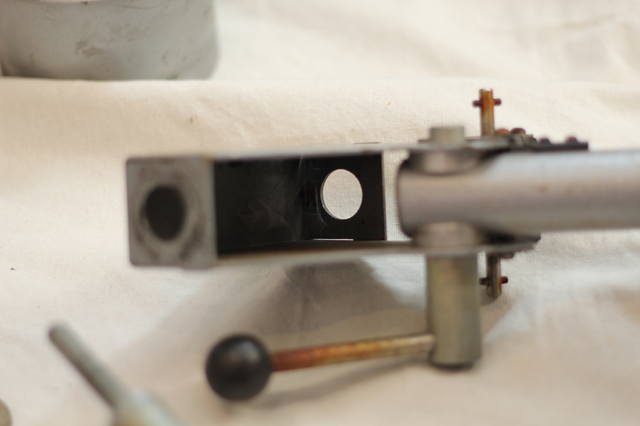

Разобрать монтировку (Алексей был прав) - оказалось просто..надо только выкрутить два хромированных кольца..и все внутренности сами выпадут в ладошки
Гениально и просто! Браво СССР
О детях заботились

п.с. Труба неоожиданно превзошла все мои ожидания по массогабаритам! После МШР - это совсем другие ощущения
Ну а теперь - фото..и принимаю пожелания - в добрый путь..к восстановлению и приведению в надлежащий вид. Потребуется помощь..буду задавать вопросы..заранее спасибо за советы и ответы

[Пецык Алексей]

Ну что - ничего непоправимого вроде нет.
Большое поле для реставрации.

Касательно ручек на оси червяка - так их там и быть не должно. Туда гибкая тяга подключалась. Сначала с карданчиком для изгиба. Потом - с пружинкой.

[Calypso]

Ну что - ничего непоправимого вроде нет.
Большое поле для реставрации.

Касательно ручек на оси червяка - так их там и быть не должно. Туда гибкая тяга подключалась. Сначала с карданчиком для изгиба. Потом - с пружинкой.

Алексей..на Вашем фото - да..видно, что ось приспособлена для подключения гибкой подводки...
https://astronomy.ru/forum/index.php/topic,25503.msg5293508.html#msg5293508

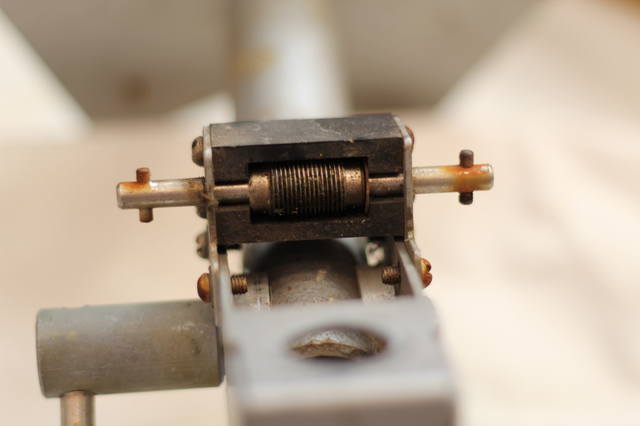

но у меня - иная ситуация - там на оси штыри..и версия съёмного крепления гибкой оси-ручки ну никак не проходит..


[Пецык Алексей]

Все верно. На всех телескопах такие штыри торчат. К ним вот такая хреновина подключается. )))
Штырьки не дают ей провернуться на оси.
