Мини азимутальная монтировка

[AlYev]

а где у вас в конструкции этот 1/4" ?

Вот, в основании виден винт 1/4". Если его выкрутить, как на втором фото, в основании будет "мама" 1/4"

[AlYev]

Думал, как американец, сделать с удлинительной колонной. Но имеющий винт 1/4" слишком короткий.

[AlYev]

Думал, такую струбцинку использовать, но все винты 1/4" слишком короткие, не дотягиваются до резьбы монти

[Андрей_А]

Вот, в основании виден винт 1/4". Если его выкрутить, как на втором фото, в основании будет "мама" 1/4"

Примерно понял, где он будет.
Но я бы на вашем месте все же попробовал сделать под 3/8".
1/4 может быть слабым местом в этом креплении.

[AlYev]

Но я бы на вашем месте все же попробовал сделать под 3/8".
1/4 может быть слабым местом в этом креплении.

Тоже склоняюсь к этому. Вроде, металла достаточно, чтобы нарезать 3/8". Надо будет заняться поиском токаря

[AlYev]

Нарезал резьбу 3/8" (нашёл в Мытищах хорошего мастера). Получилась отличная монтировка, но есть один нюанс. Резьба начинается не сразу в основании, а на определённой глубине, поэтому не все винты дотягиваются до неё. Винт от удлинительной колонны не дотянулся, от штатива ( винт длиной 9,8 мм) зацепился буквально на 1 оборот.
А так, всё здорово. Менее 800 грамм веса, очень компактная (12х12х11 см). По ощущениям, достаточно грузоподъемная.

[AlYev]

Вот, может видно проблему.

[Kassy]

Вот, может видно проблему.

Там что, нижняя платформа из пластика?

[AlYev]

Там что, нижняя платформа из пластика?

Нет, металл. Я поцарапал - видно. Но зачем-то сделано отверстие диаметром 11 мм и глубиной 6 мм. Поэтому резьба начинается глубже.

[SAV99]

Вот, может видно проблему.

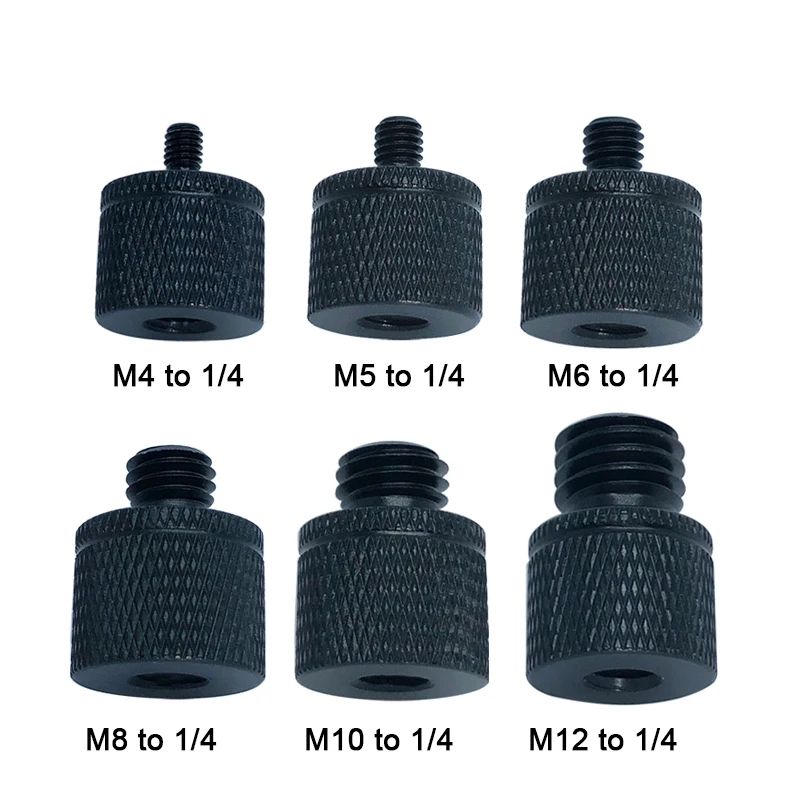

Есть переходник-удлинитель с 1/4 на 3/8. Что-то типа такого как на картинке.

Но уж если перерезали резьбу, то поищите переходник 3/8папа на 1/4мама и его уже переточите на 3/8 мама. И может быть придется его обточить по внешнему диаметру, что бы вошел в отверстие. Ставьте на фиксатор резьбы.

[Андрей_А]

зацепился буквально на 1 оборот.

Это все может быть опасно. Вся голова с телескопом могут отвалиться от штатива.
Особенно если у вас голова чуть провернется на этом штативном винте.
Я бы не рисковал так

[AlYev]

Спасибо, коллеги, за советы! Буду думать

[Kassy]

Буду думать

Скорее всего, на штативе винт вкручен и вклеен. Если его погреть, можно выкрутить и вкрутить более длинный. У меня так получилось, но на совсем другом штативе.

[AlYev]

Скорее всего, на штативе винт вкручен и вклеен.

Спасибо за идею! У меня и монтировок, и штативов (треног, колонн) несколько. Надо подумать, с чем именно использовать эту голову.

[Sergey Stern]

Молодцом! Отлично получилось!
