Samyang 135mm f/2 ED UMC Four Thirds (Olympus 4/3)

[Koalin]

Antlya L-фильтр из набора LRGB

"Узкополосник" Antlia L   V Pro Series, ~430 ... 690nm ?

[PavelGhost]

"Узкополосник" Antlia L   V Pro Series, ~430 ... 690nm ?

Узкополосники Antlia SHO 7nm, а это да - Antlia L   V Pro Series, синеву убирает на раз.

[olega66]

Продолжаем вскрытие
Снимаем кольцо.
Ниже уже все объективы одинаковые.
Немного цифров...
Винтики черные на которых держится кольцо 4шт. диаметром 1.6мм, длинной 4.8мм(резьба) , общая длинна 5.2мм, диаметр шляпки 2.8мм.
Отверстие с резьбой глубокое весь винтик легко закручивается.
Межцентровое у винтиков 52мм.
Если считать за 0 упоры, то рабочий отрезок получается 49.5мм

[olega66]

Продолжение...
Вариант 1.
 Слепил по быстрому переходник из пластика и колечка с али М42,075 на М48. Общая высота получилась 14.5 мм. Просто делать из пластика не стал в конце концов свернешь резьбу, да и накручивается она коряво, а вот один раз прикрутить люминевое кольцо это можно.
Теперь рабочий отрезок стал 49.5-14.5 = 35мм сюда легко накручивается ящик для фильтров(16.5мм)  и остается еще на камеру 17.5 мм остаток 1 если без фильтра и 1.5 если с ним.
По большому счету надо делать на 1 мм длиннее, тогда колечки нужны только для фильтра.
Вариант 2.
Пока только заказал кольцо на Али для фильтра.
Колечко М48 на М77. Как придет надо будет срезать до диаметра 70 мм и просверлить 4 отверстия чтобы все это прикрутить.
Тогда можно будет получить рабочий отрезок 49.5-1(1.5)мм =48(48.5) Сюда уже можно и ротатор прикрутить 12мм и ящик для фильтров(16.5) или колесо фильтров.
Небольшой минус, м48 резьба и винтики на диаметре 52мм будут немного упираться ( если толщина кольца позволит то их бы впотай сделать), но это надо пробовать.
Как то вот так на сегодняшний день, теперь ждем погоду попробовать 1 вариант.

[PavelGhost]

Выходную м42 достаточно, тогда и болтики никуда не упруться.

[PavelGhost]

Короче говоря надо делать колечко 70мм внешним диаметром, толщиной 4мм с выходной резьбой М42х1мм, получится рабочий отрезок 45.5 и резьба как у мануальников старых.
А уже к этому кольцу переходники на другие байонеты ставить, благо их как грязи или переходник на м42х0.75мм стандартную телескопную резьбу.
Так будет универсальнее всего.

[PavelGhost]

Может не 4 а 3 мм толщину кольца, тогда с 2мм прокладкой переходники нужно ставить, зато байонет никона можно добавить.
Зы не 3 надо а меньше - какая толщина переходника с м42 на Никон есть у кого информация ?
Вроде если без линзовый переходник то 1мм толщина переходника, значит колечко надо 2мм делать толщиной.
Итого 70мм диаметр, 2мм толщина и выход на резьбу м42х1мм.

[PavelGhost]

С утра на трезвую голову подумалось - 2мм мало, надо же головки винтов в кольцо утапливать - значит делаем 4мм, Никоны тогда только переходником с линзой подключать следует...

[olega66]

Какой то 42 не счастливый диаметр, так и не смог найти переходник для фильтра 42 на ХХ, наверное на 42 фильтров нет.
А заказывать такой токарю, ну наверное рубля 2 будет стоить, ну и делать под советские объективы (м42х1) смысла не вижу, чтобы когда нибудь, как нибудь, кто нибудь прикрутил туда Никон.
Проще взять кольцо М48-Никон(кенон) и прикрутить, теоретически надо будет добавить колечко 3 мм.

[PavelGhost]

А заказывать такой токарю, ну наверное рубля 2 будет стоить, ну и делать под советские объективы (м42х1) смысла не вижу, чтобы когда нибудь, как нибудь, кто нибудь прикрутил туда Никон.

Ну не только совецкие, главное что это универсальный размер, вот почему они сами не допетрили до такого.

[Lzaza1975]

Продолжение...
Вариант 1.
 Слепил по быстрому переходник из пластика и колечка с али М42,075 на М48. Общая высота получилась 14.5 мм. Просто делать из пластика не стал в конце концов свернешь резьбу, да и накручивается она коряво, а вот один раз прикрутить люминевое кольцо это можно.
Теперь рабочий отрезок стал 49.5-14.5 = 35мм сюда легко накручивается ящик для фильтров(16.5мм)  и остается еще на камеру 17.5 мм остаток 1 если без фильтра и 1.5 если с ним.
По большому счету надо делать на 1 мм длиннее, тогда колечки нужны только для фильтра.
Вариант 2.
Пока только заказал кольцо на Али для фильтра.
Колечко М48 на М77. Как придет надо будет срезать до диаметра 70 мм и просверлить 4 отверстия чтобы все это прикрутить.
Тогда можно будет получить рабочий отрезок 49.5-1(1.5)мм =48(48.5) Сюда уже можно и ротатор прикрутить 12мм и ящик для фильтров(16.5) или колесо фильтров.
Небольшой минус, м48 резьба и винтики на диаметре 52мм будут немного упираться ( если толщина кольца позволит то их бы впотай сделать), но это надо пробовать.
Как то вот так на сегодняшний день, теперь ждем погоду попробовать 1 вариант.

вы же под объектив для никона считаете?

[olega66]

Под любой, они все одинаковые если разобрать до определенного предела.

[PavelGhost]

вы же под объектив для никона считаете?

Мы считаем под объективы м42, с рабочим отрезком 45.5мм, а для остальных систем как правило существуют переходники под такие объективы - т.е. при наличии такого переходника под конкретный фотик Сема становиться Унивресальным Солдатом.
Никон - то особый случай у него рабочий отрезок длиннее, для него нужен переходник с линзой, удлинняющей ход луча на 2мм и они тоже существуют.
Так что вот как то так.

[olega66]

Ну в общем попробовал первый вариант, это с печатным переходником, единственное что колечко люминевое поставил не 3 а 4 мм.
С камерой 676 добавил колечко 5мм и 1 тонкую прокладку 0.5 мм как и рассчитывал. Резкость на бесконечности.
С 571 без колечка там рабочее 17.5мм,  а у 676 12.5мм, но пришлось добавить примерно 1 мм колечками из нержавейки.
Что порадовало кадр и там и там ровный на фото 571 камера.
К сожалению неба было пол часа, только и успел попробовать .

[olega66]

Кстати снимал вчера на объектив от олимпуса тот что в названии темы.
Разобрал, сняв все кольца, на самом деле дальше все одинаковое, только винтики которые крепят последнее кольцо короткие 3 мм, хотя кольца почти одинаковые, такое ощущение какие были такие и закрутили.
Придется искать длинные чтобы собрать кеноновский объектив.
Решил что этот оставлю себе, а для кенона продам так как он более ликвиден.
Если кому надо пишите, винтики найду, напечатаю переходник, могу под ваш размер.

[Lzaza1975]

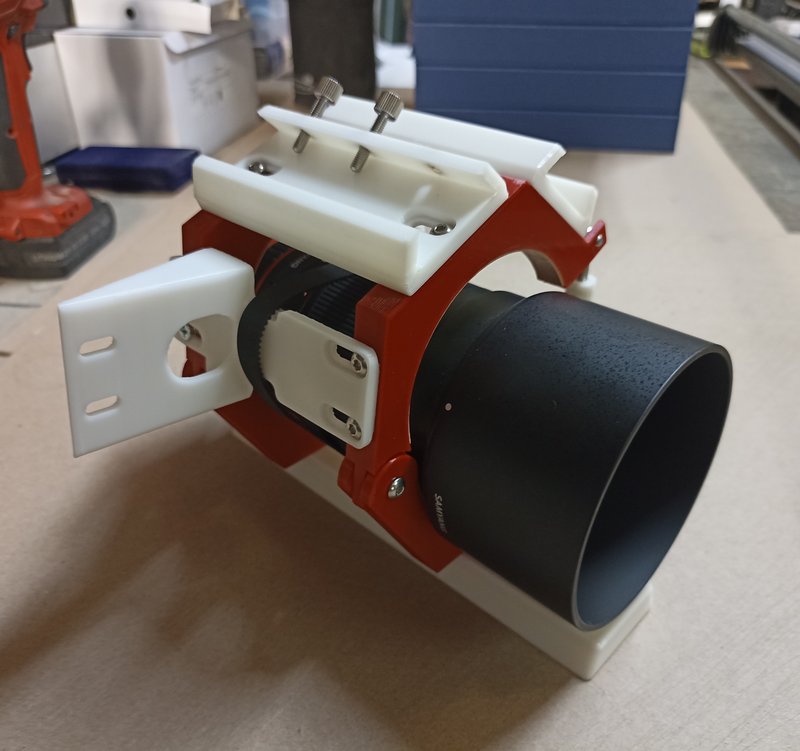

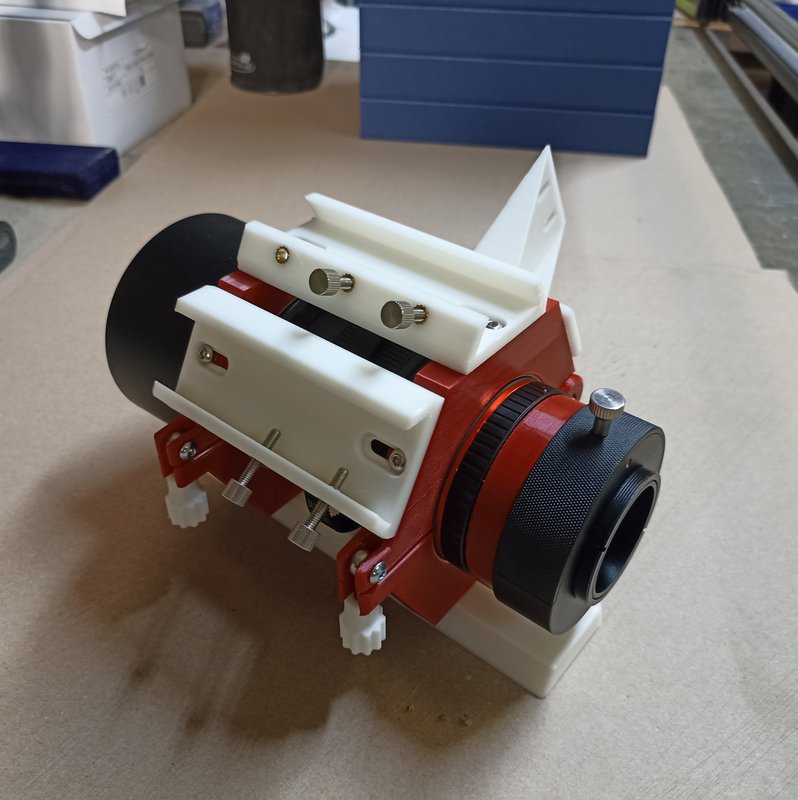

У меня вот так получилось всё собрать, единственное, не поставил фокусёр, он у меня в деревне.
Пробовать буду в следующие выходные, надеюсь немного неба дадут)

[Павел Зимин]

Очень симпатично получилось.

[PavelGhost]

Только белое надо черным.

[PavelGhost]

Я тут подумал - может быть прямо готовый тилтер на м 42 с алика пришпилить этими 4-мя винтами и уже туда накручивать ящик фильтров и камеру - плюс - никакой токарки и фокальную плоскость можно корректировать, минус - невозможно присоединять фотоаппарты ну да и бог с ними может.

[Павел Зимин]

Я тут подумал - может быть прямо готовый тилтер на м 42 с алика пришпилить этими 4-мя винтами и уже туда накручивать ящик фильтров и камеру - плюс - никакой токарки и фокальную плоскость можно корректировать, минус - невозможно присоединять фотоаппарты ну да и бог с ними может.

Павел, сбрось ссылочку на тилтер, что-то не могу найти...
