A A A A Автор Тема: Придумать тилтер для кэноновского адаптера  (Прочитано 1088 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Есть железобетонный адаптер кэнон от геоптик у которого ранее на попе была наружная  Т-резьба. Но могучий Володя Сатурн путем использования токарного станка нарезал вместо Т-резьбы внутреннюю М48х0,75. Теперь можно крепить к заднице фланец камер QHY через переходник М48-М54.

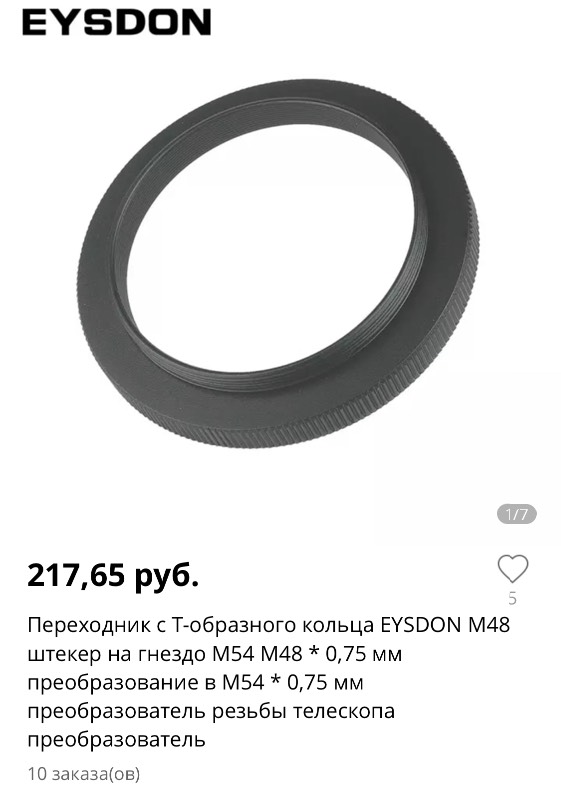

На фото видно слева объектив, справа камера, фланец и с накаткой это переходник-дистационер М48-М54.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Для коррекции наклона можно приспособить по методу Вани Ионова острые винты во фланце камеры, которые работают в противовес крепящим камеру винтам. Но такая система несколько уродует уже ответную часть камеры.
Или может есть какой иной вариант?
Расстояния не много, фактически около 4.5мм толщины кольца с накаткой.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн I.A.R.

  • *****
  • Сообщений: 7 705
  • Благодарностей: 205
  • Звездочет - это не профессия, это состояние души
    • Сообщения от I.A.R.
Для коррекции наклона можно приспособить по методу Вани Ионова острые винты во фланце камеры, которые работают в противовес крепящим камеру винтам. Но такая система несколько уродует уже ответную часть камеры.
Проблеме может помочь применение тонкого прокладочного кольца с разрезом. Острые концы фиксирующие винтов тогда будут впиваться в кольцо не повреждая поверхность камеры, а благодаря разрезу кольцо сможет плотно обжимать посадочную цилиндрическую поверхность камеры. Кольцо можно, например, сделать из полоски жести от консервной банки или, если хочется более красиво, то из тонкой узкой латунной полоски...

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Ага. Я еще подумал чтобы сделать насадку на фланец камеры типа крышки с дыркой, закрепить ее жестко и ей управлять винтами в чуть большем фланце.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн sky-man

  • *****
  • Сообщений: 8 867
  • Благодарностей: 628
  • На форуме с 2007 г.
    • Instagram: astrophoto_skyman
    • DeepSkyHosting: id874
    • Сообщения от sky-man
1627 руб под любую резьбу м42, м48, м54 на выбор:
https://a.aliexpress.com/_ACB0Rc
« Последнее редактирование: 16 Дек 2021 [16:42:58] от sky-man »
Бинокуляр из двух труб SW 102/500 GoTo
Мои астрофото deepskyhosting.com/id874
Астрономы Казани https://vk.com/astronomikazani

Оффлайн I.A.R.

  • *****
  • Сообщений: 7 705
  • Благодарностей: 205
  • Звездочет - это не профессия, это состояние души
    • Сообщения от I.A.R.
Ага. Я еще подумал чтобы сделать насадку на фланец камеры типа крышки с дыркой, закрепить ее жестко и ей управлять винтами в чуть большем фланце.
Ну, суть такая, что в узел нужно ввести некий промежуточный элемент крепления, в который будут упираться регулировочные винты и лишь у него портить поверхность...

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
1627 руб под любую резьбу м42, м48, м54 на выбор:
https://a.aliexpress.com/_ACB0Rc

Вы видели что расстояние для тилтера всего 4,5мм?
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Ага. Я еще подумал чтобы сделать насадку на фланец камеры типа крышки с дыркой, закрепить ее жестко и ей управлять винтами в чуть большем фланце.
Ну, суть такая, что в узел нужно ввести некий промежуточный элемент крепления, в который будут упираться регулировочные винты и лишь у него портить поверхность...
Да, да я понял идею, спасибо! Очень неплохой вариант!
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн sky-man

  • *****
  • Сообщений: 8 867
  • Благодарностей: 628
  • На форуме с 2007 г.
    • Instagram: astrophoto_skyman
    • DeepSkyHosting: id874
    • Сообщения от sky-man
Вы видели что расстояние для тилтера всего 4,5мм?
Теперь можно крепить к заднице фланец камер QHY через переходник М48-М54.

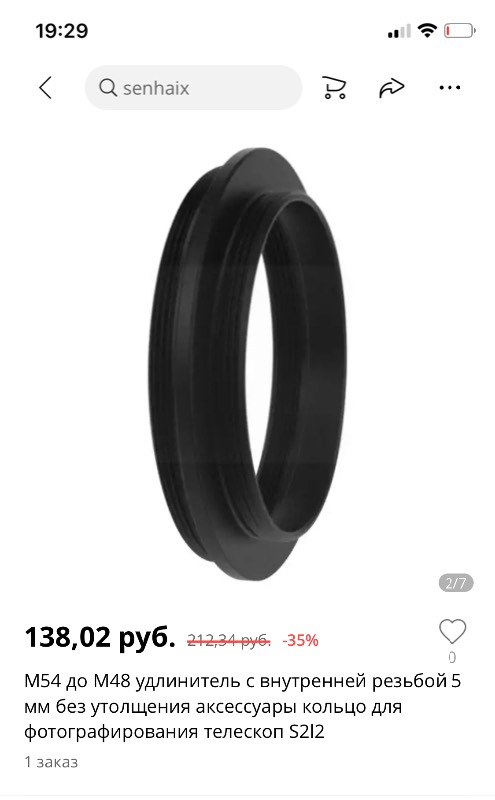

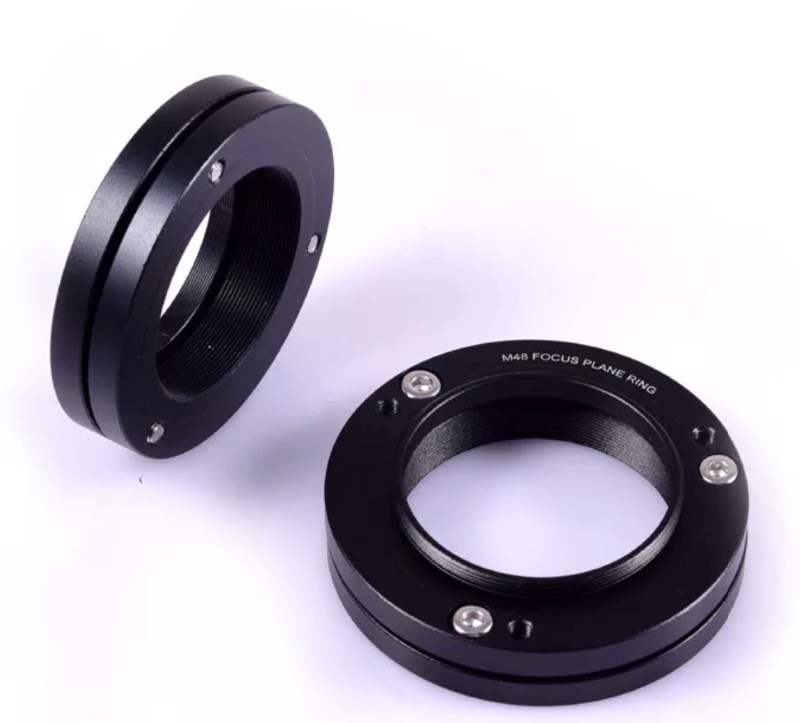

Толстый серебристый переходник заменить на тонкий переходник толщиной 1мм. Далее тильтер. Надо мерить. Я бы нормальный качественный тильтер установил за 1700 руб.

Длина тильтера 12мм под все резьбы. Берёте М48/М48. Его в T кольцо M48 canon.




И тонкий переходник толщиной 1мм с одной стороны в QHY M54, с другой стороны м48 в тильтер.





Бюджет 2 тр и не надо выдумывать проблем. Если надо нарастить отрезок добавить колечко М48 длиной 3, 5 или 7мм. Рублей 200 на али.
« Последнее редактирование: 16 Дек 2021 [19:38:37] от sky-man »
Бинокуляр из двух труб SW 102/500 GoTo
Мои астрофото deepskyhosting.com/id874
Астрономы Казани https://vk.com/astronomikazani

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
И вам тоже спасибо за участие.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн M.C.F.C.

  • ****
  • Сообщений: 404
  • Благодарностей: 40
  • Мне нравится этот форум!
    • Сообщения от M.C.F.C.
Как вариант.
Купить тилтер на Али с резьбой сразу под камеру, оставить только половинку, на адаптере геоптик высверлить 3 отверстия под тилтер и нарезать резьбу. Возможно конечно придется еще уменьшить толщину самой половинки (китаец пишет в сборе 12 мм, по 6 мм на половинку, проточить до 4,5 мм).
Зато в неких пределах можно регулировать рабочий отрезок.
80 APO Triplet + AZEQ6
Coronado 60DS+Celestron AVX
Celestron 8" f/10
SW 12" f/4
и множество других пазлов

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
На больших камерах Кухи резьбы нет, есть фланец типа круглого ЛХ. Ок 75 мм диаметром.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн papa Slava

  • *****
  • Сообщений: 1 753
  • Благодарностей: 191
  • Звёзды заходят в море!
    • Сообщения от papa Slava
А вдруг? В детали сделать 3 отв под 120° перпендикулярно оси. Туда винты, заточенные остро. Ответную деталь опирать на эти винты, регулируя наклон вворачиванием оных. Можно контрить доп гайками.
Мне самому эта идея не очень, смущает стабильность положения. Но если не предложат лучше....
Перемещаюсь на вело и созерцаю в стереотрубу.

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Да, да, у Ивана Ионова есть видео на сайте, где он такое делает. Ищется то фразе qhy600. Только эти острые винты и противовинты сильно уродуют морду камеры. Я остановился пока на вставыше, пусть его винты портят чем морду камеры. Посмотрим как выйдет, Володе Сатурну заказал.
https://astronomy.ru/forum/index.php/topic,92147.msg5511671.html#msg5511671
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн I.A.R.

  • *****
  • Сообщений: 7 705
  • Благодарностей: 205
  • Звездочет - это не профессия, это состояние души
    • Сообщения от I.A.R.
...Только эти острые винты и противовинты сильно уродуют морду камеры. Я остановился пока на вставке, пусть винты ее портят, чем морду камеры.
Если идею изобразить, то выглядит так:


Оффлайн sky-man

  • *****
  • Сообщений: 8 867
  • Благодарностей: 628
  • На форуме с 2007 г.
    • Instagram: astrophoto_skyman
    • DeepSkyHosting: id874
    • Сообщения от sky-man
Посмотрим как выйдет, Володе Сатурну заказал.
Тогда за результат можно не беспокоиться, пользуюсь его переходником, золотые руки.
Бинокуляр из двух труб SW 102/500 GoTo
Мои астрофото deepskyhosting.com/id874
Астрономы Казани https://vk.com/astronomikazani

Оффлайн ysdanko

  • *****
  • Сообщений: 12 022
  • Благодарностей: 274
    • Сообщения от ysdanko
Проблеме может помочь применение тонкого прокладочного кольца с разрезом. Острые концы фиксирующие винтов тогда будут впиваться в кольцо не повреждая поверхность камеры, а благодаря разрезу кольцо сможет плотно обжимать посадочную цилиндрическую поверхность камеры. Кольцо можно, например, сделать из полоски жести от консервной банки или, если хочется более красиво, то из тонкой узкой латунной полоски...

Кольцо поможет, но не так как вы предлагаете. Тонкое кольцо с разрезом необходимо располагать на днище между  винтом с коническим  носиком и фланцем камеры. В этом случае фланец камера останется «девочкой».

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Именно так, но я решил не кольцо а обойму заказать, чтобы жесткое крепление было.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!

Оффлайн ysdanko

  • *****
  • Сообщений: 12 022
  • Благодарностей: 274
    • Сообщения от ysdanko
но я решил не кольцо а обойму заказать, чтобы жесткое крепление было.
Ну как вариант, что то наподобие упругой разрезной муфты.

Оффлайн Max_KozlovАвтор темы

  • *****
  • Сообщений: 2 177
  • Благодарностей: 253
    • Сообщения от Max_Kozlov
Нам бы что попроще ))) Тут и материал нужен и оборудование для изготовления.
Мы: Господи, а секс без любви это грех?
Он: Да что вы пристали к этому сексу, без любви все грех!
