3D печать на пользу нашему хобби

[menahov]

Он фокусируется очень редко, поэтому там достаточен обычный резьбовой или геликоидный.

Согласен, один раз настроил и все, не трогаю его даже, но наши руки не для скуки =)

[mike]

линзу заказал на али за 600р (52mm f200),

Ссылку не дадите?

[menahov]

Скинул в личку

[Vitaliy]

Вышла новая версия слайсера PrusaSlicer 2.6.0 https://github.com/prusa3d/PrusaSlicer/releases
Органические поддержки красота.

[Tvi.dubna]

Да, их реально не хватало!

[disccrimea]

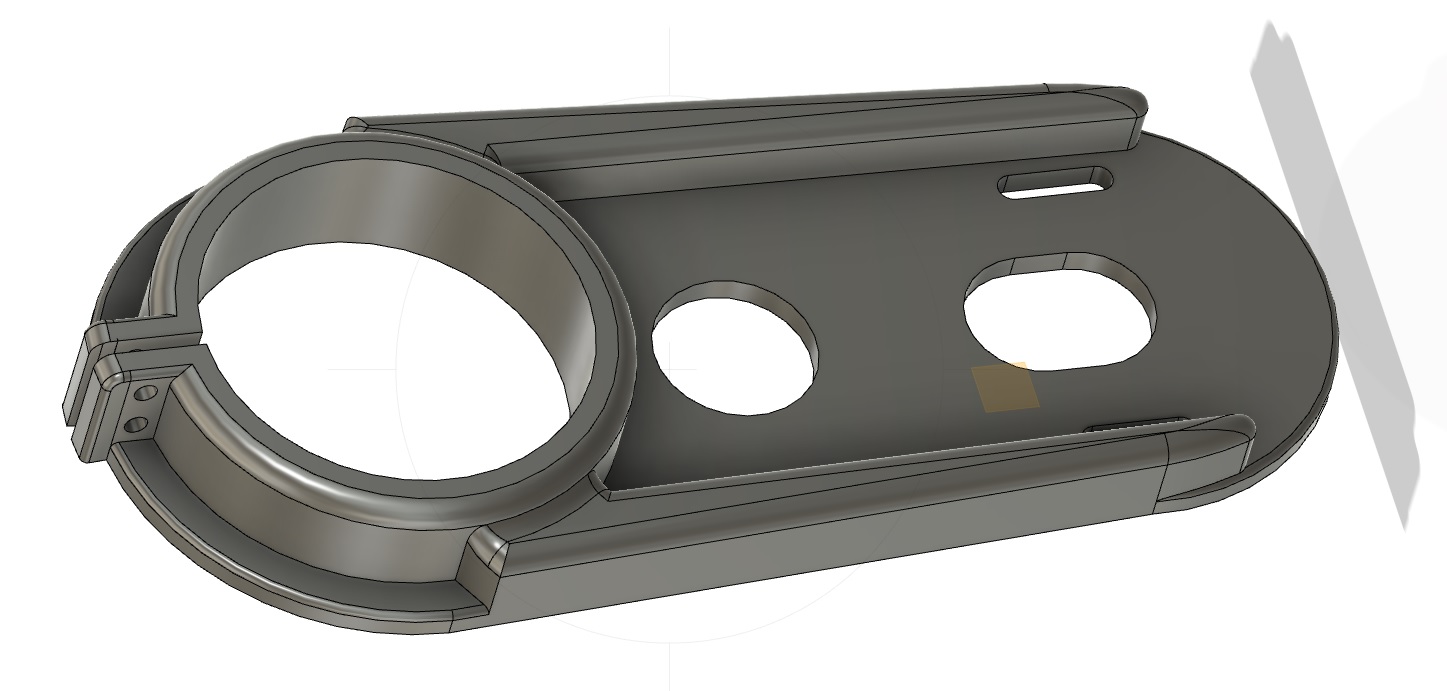

Друзья, может у кого есть модель планки для электрофокусёра под МАК 127? Готовую в Сети не нашёл, моделить пока лень. Вдруг кто-то уже печатал?

Типа такой

[Vitaliy]

Минутка юмора.

Когда рекламу делает девочка-дизайнер. Рекламируется хитблок от E3S1 в магазине Creativity.

З.Ы. Взял у Соркина.

[Smirnov Andrey]

Когда рекламу делает девочка-дизайнер. Рекламируется хитблок от E3S1 в магазине Creativity.

)))

[UrmasX]

Зато сразу видно, что один из хотблоков медный

[mike]

Как расположить зубчики в шахматном порядке, в SolidWorks, не подскажите?

[Vitaliy]

Может попробовать сделать спираль траекторию по внешней стороне цилиндра и по ней расположить зубчики с нужным интервалом.
Я правда в Компасе черчу. Там массив вдоль кривой.

[mike]

Как то надо "прижать". Ладно буду разбираться

[Дядя Вова]

Как расположить зубчики в шахматном порядке, в SolidWorks, не подскажите?

КМК на теле "прорядить" пупырушки, скопировать тело, перевернуть, повернуть на полшага пупырушков и совместить два тела.

[mike]

Как всегда оказалось все просто.

[-Dmitry-]

Как всегда оказалось все просто.

Я другой узел вяжу ) Два выреза по спирали по и против часовой стрелки, потом делаю из них массивы.

[mike]

Да, оказалось можно сделать проще и кмк красивее

[UrmasX]

То есть чем меньше слой, тем меньше проблем с межслойкой?
На мой взгляд наоборот должно быть. Так как слабое место именно соединение слоёв, то чем их, соединений, меньше, тем лучше. При слое 0,1 на 1мм изделия 10 потенциально слабых мест, а при слое 0,25 - только 4. Или это по другому работает?

Ну вот, сам спросил - сам отвечаю.
Провёл серию экспериментов для подбора параметров печати.
Принтер Ender 3V2, экструдер SpritePro, сопло стальное 0,6мм
Пластик PETG, черный, Некрасовский полимер, серия "Мастерская". Производитель позиционирует этот пластик "для нетребовательной печати".
Напечатал крючёк, подвешивал на него бутыль и медленно наливал в неё воду. Как крючёк ломался бутыль взвешивал.
Для каждого набора параметров печатал одновременно 3 крючка, результаты усреднял. Совершенно случайно вес бутыли в кг примерно равен действующему напряжению на изгиб поперёк слоёв в кг/мм.кв. (плечо рычага ~28мм, момент инерции сечения ~30мм.куб)
Сперва серия с толщиной слоя 0,15мм, скорость до 40мм/сек, менял температуру сопла:
240 градусов - 2,63кг
245 градусов - 3,32кг
250 градусов - 3,69кг
Потом на температуре сопла 250 градусов стал увеличивать толщину слоя:
0,15мм - 3,69кг (предыдущая серия)
0,20мм - 4,47кг (скорее ближе к 4,8 - один образец сломал не по фен-шую)
0,25мм - 5,31кг
Причём при 0,25мм 2 из 3х образцов сломались не по слоям. Получаем при слое 0,25мм прочность поперёк слоёв на 40% выше, чем при 0,15мм. Пока извёл на этот эксперимент что то около 40г пластика.
Осталось ещё напечатать образцы с толщиной слоя 0,3мм и провести серию испытаний для композита. 0,3 буду печатать завтра, с композитом пока хз...
Ещё можно со скоростью поиграться, по идее можно до 60мм/сек разогнать

[scred]

Провёл серию экспериментов для подбора параметров печати.

Спасибо что поделились! У меня PETG никогда по слоям не ломался почему-то. Всегда случаным образом. Печатаю соплом 0.4, слой 0.25 и заполнение 50% обычно. Два контура.

[UrmasX]

Да, забыл указать - заполнение 100%. А точнее просто слипшиеся стенки

[UrmasX]

И получается (пока) с этим пластиком с такими параметрами можно особо с ориентацией слоёв не заморачиваться. 50МПа уже близко к прочности самого пластика (производитель партизанит, смотрел по аналогам).
