Миасс. Строю астрономическую обсерваторию. Сам!

[Дядя Вова]

Ребята! Присоветуйте, где взять-заказать-купить чашку для шлифовки бетона - надо снаружи углы вывести под шпаклёвку.
В славном граде Миассе таковых в продаже нет.

А разве под штукатурку бетон шлифуют? Смысл? Наоборот, штукатурную сетку крепят, КМК

[ByPassing]

Ребята! Присоветуйте, где взять-заказать-купить чашку для шлифовки бетона - надо снаружи углы вывести под шпаклёвку.
В славном граде Миассе таковых в продаже нет.

А разве под штукатурку бетон шлифуют? Смысл? Наоборот, штукатурную сетку крепят, КМК

Штукатурить я не собираюсь.
Надо выровнять стыки стен - кое-где вылез бетон из-под опалубки.
Выровняю, прошкурю, загрунтую и окрашу  в белый и светлый зелёный.

[ByPassing]

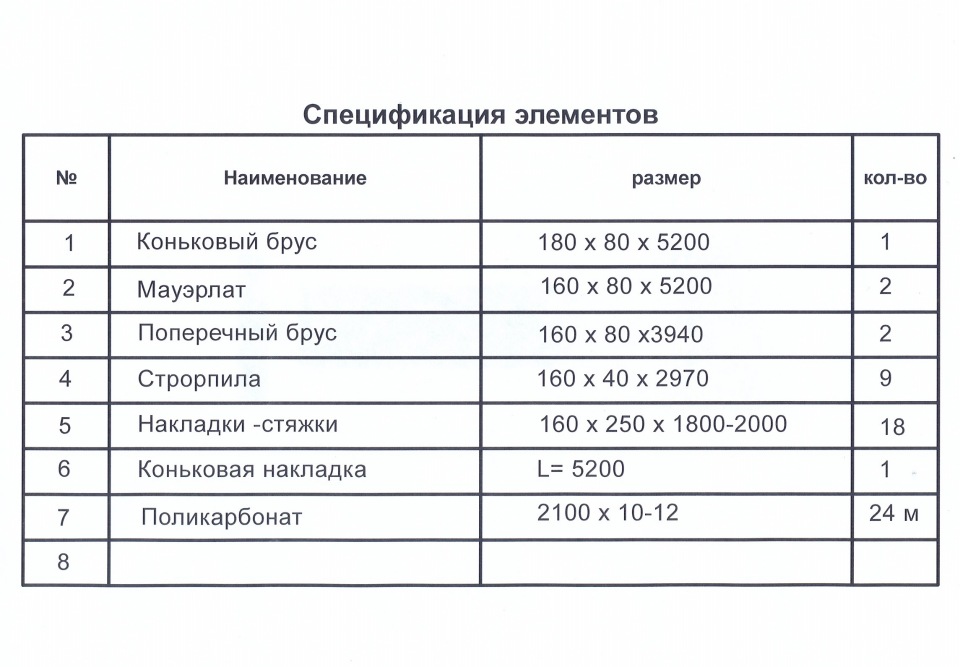

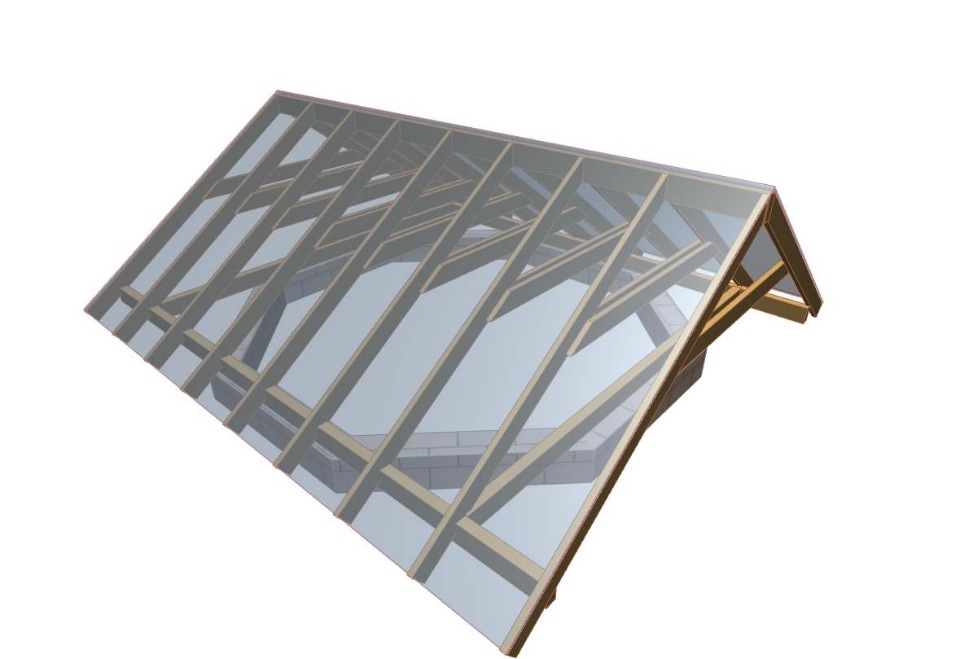

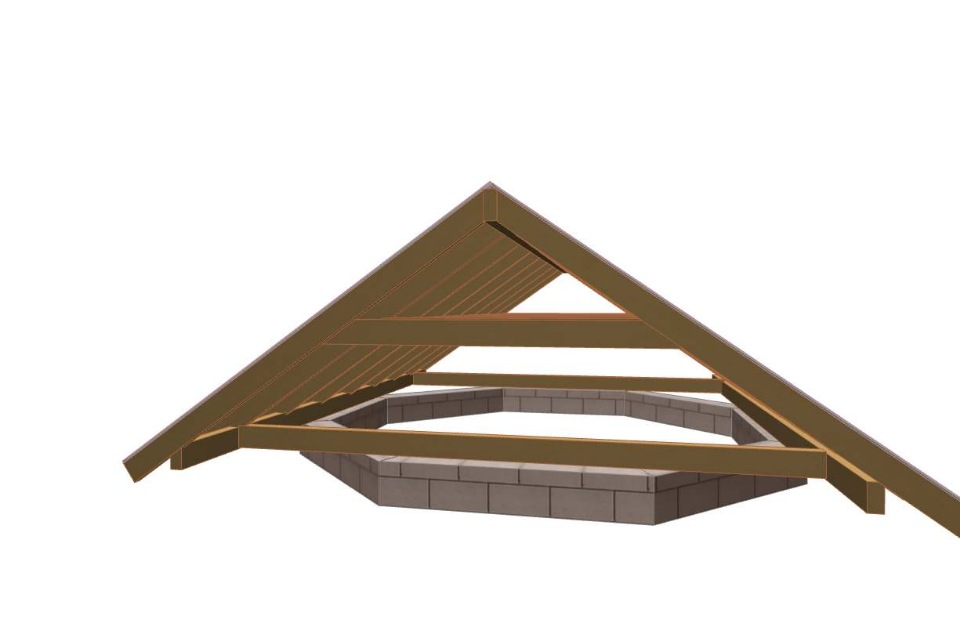

Пока нет купола, хочу поставить такую крышу-времянку:

[ByPassing]

[Любовь Никулина]

Добрый день, Владимир Павлович! По-моему вертикальную лестницу нужно будет развернуть на 90 гр. по часовой, чтобы зайти на пол  второго этажа с гордой осанкой.

[leon10010]

Пока нет купола, хочу поставить такую крышу-времянку:

Хороший ветерок унесёт.

[ByPassing]

Добрый день, Владимир Павлович! По-моему вертикальную лестницу нужно будет развернуть на 90 гр. по часовой, чтобы зайти на пол  второго этажа с гордой осанкой.

То-есть, убрать лестницу от стены?
Ещё не решил - в какую сторону открывать входной люк?
К стене?
Вбок?
В сторону колонны?
Присоветуй!

[ByPassing]

Пока нет купола, хочу поставить такую крышу-времянку:

Хороший ветерок унесёт.

Поставлю по розе ветров - не сдует!

[ByPassing]

Залил колонну 600х600х4500 мм - 1,62 кубометра.
Через неделю сниму опалубку - покажу фото.

На очереди полы нижнего и верхнего этажей.
Нижний этаж - бетонная стяжка, армированная толстой строительной сеткой.
Верхний этаж - лиственные или сосновые плахи, толщиной 50 мм.

После этого буду строить лестницы и площадки.

[ByPassing]

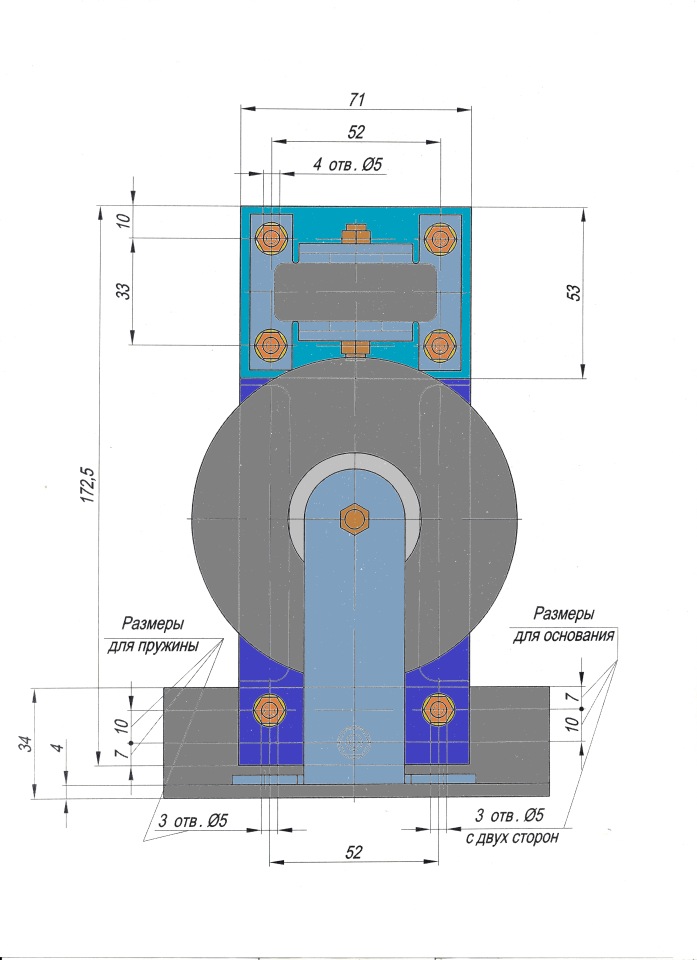

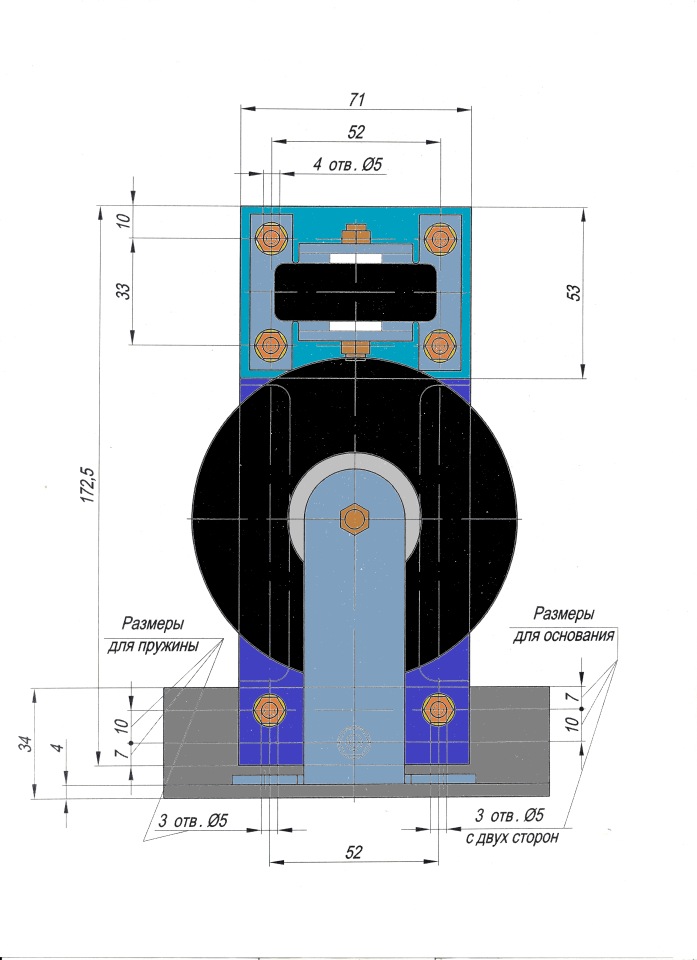

Появились первые "пристрелки", как будет выглядеть ОПОРА КУПОЛА, на которой он будет стоять и кататься.
Колёсные опоры FcG 46 и FcG 25 с колёсами 100 и 50 мм соответственно.
Хотелось бы услышать мнения и критику гуру...

[Alo]

Весьма элегантное решение. Просто, но функционально.
Сколько таких стоек будет и из какого материала колесо? Полиамид? Сам нахожусь в процессе выбора, 100мм обычно до 200кг максимум. По нагрузкам проходит?
Насколько большое усилие потребуется, чтобы отогнуть пружину на 2см, при которых рельса соскочит с опорного ролика? Не нужен ли ограничитель для хода пружины?

[ByPassing]

Весьма элегантное решение. Просто, но функционально.
Сколько таких стоек будет и из какого материала колесо? Полиамид? Сам нахожусь в процессе выбора, 100мм обычно до 200кг максимум. По нагрузкам проходит?
Насколько большое усилие потребуется, чтобы отогнуть пружину на 2см, при которых рельса соскочит с опорного ролика? Не нужен ли ограничитель для хода пружины?

Шина - резина.
Ступица - металл.
Подшипник - металл, скольжение.
Температурные ворота -35С - +50С.
Стоек-опор будет восемь. Можно увеличить количество до шестнадцати.
При паспортной нагрузке 50-80 кГ  возможен вес купола 400-600 кГ.
По чертёжным расчётам купол будет весить 180-200 кГ.
Ставить ограничитель хода пружины нет смысла.
Чтобы отогнуть её на 2 см нужно усилие в несколько сотен кГ.
Планируемый отгиб 5-7 мм даёт усилие 50-70 кГ.

[Дядя Вова]

Появились первые "пристрелки", как будет выглядеть ОПОРА КУПОЛА, на которой он будет стоять и кататься.
Колёсные опоры FcG 46 и FcG 25 с колёсами 100 и 50 мм соответственно.
Хотелось бы услышать мнения и критику гуру...

Зачем наружный ролик? Чтобы клинило?
Где штормзахват?

[ByPassing]

Зачем наружный ролик? Чтобы клинило?
Где штормзахват?

Наружный ролик - избыточная подстраховка.
Я пока не знаю, как поведёт себя купол на этой опоре.
В дальнейшем может быть снят.
Шторм-гак, четыре штуки, будут ставиться отдельно.
Конструкцию покажу позже.
Это будет двуухая скоба с отверстием на уровне нижней трубы опорного кольца.
В кольце тоже будет отверстие.
Фиксация - курок-шпилька.

[Дядя Вова]

КМК такая штука упростит конструкцию https:///ссылка запрещена правилами форума//item/32965759107.html?spm=a2g0o.detail.100009.3.1f477abbYdwZUW&gps-id=pcDetailLeftTopSell&scm=1007.13482.95643.0&scm_id=1007.13482.95643.0&scm-url=1007.13482.95643.0&pvid=293ac0b4-850b-413b-a86f-8f48e4eada3c

[Alo]

При паспортной нагрузке 50-80 кГ  возможен вес купола 400-600 кГ.
По чертёжным расчётам купол будет весить 180-200 кГ.

400 кг запаса для снеговой нагрузки это мало. Не будете же Вы купол на зиму поддомкрачивать?

[ByPassing]

КМК такая штука упростит конструкцию https:///ссылка запрещена правилами форума//item/32965759107.html?spm=a2g0o.detail.100009.3.1f477abbYdwZUW&gps-id=pcDetailLeftTopSell&scm=1007.13482.95643.0&scm_id=1007.13482.95643.0&scm-url=1007.13482.95643.0&pvid=293ac0b4-850b-413b-a86f-8f48e4eada3c

В чём упрощение? Не вижу!

В моей опоре три детали - основание, пружина и регулировочная прокладка.
Единственная операция - гнутьё полок основания. Остальное - сверление дырок.

Куда проще?

[ByPassing]

400 кг запаса для снеговой нагрузки это мало. Не будете же Вы купол на зиму поддомкрачивать?

400 кГ весит кубический метр залежалого старого снега.
Где ему разместиться на шарообразном куполе диаметром 4 метра?

[Alo]

Цитата: Alo от Сегодня в 09:58:03

    400 кг запаса для снеговой нагрузки это мало. Не будете же Вы купол на зиму поддомкрачивать?


400 кГ весит кубический метр залежалого старого снега.
Где ему разместиться на шарообразном куполе диаметром 4 метра?

По СниПовской методике для полусферы 4м диаметром получалось 800кг без учета сдувания ветром и примерно 600кг со сдуванием. Реально может быть больше, так-как створки забрала цилиндрические.
Значения для Москвы брал 180 кг/м^2 снежный покров и 4м/с ветер, но у Вас по карте зона вроде-бы такая же.

[ByPassing]

По СниПовской методике для полусферы 4м диаметром получалось 800кг без учета сдувания ветром и примерно 600кг со сдуванием. Реально может быть больше, так-как створки забрала цилиндрические.
Значения для Москвы брал 180 кг/м^2 снежный покров и 4м/с ветер, но у Вас по карте зона вроде-бы такая же.

У нас снег на крышах вообще не лежит, если уклон больше 30 градусов.
Долина, межгорье с севера на юг - безветрия никогда не бывает.
Чтобы получить загрузку 400 кГ надо иметь на куполе "шапку" 30 см толщиной - сомневаюсь...
