Помогите рассчитать оптическую систему

[vspack]

Добрый день, уважаемое сообщество.
Хочу попросить Вас помочь в одном совершенно не понятном для меня деле.
Помогите рассчитать оптическую систему для вот такого модуля ip-камеры:
System Structure:  Embedded RTOS design, dual-core 32-bit DSP (Hi3518E), pure hardware compression, watchdog;
Sensor: 1/3"AR0130 low illumination CMOS sensor;
Mminimum Illumination: Color: 0.1Lux  F1.2   B/W: 0.01 Lux F1.2
Video Processing: H.264Video Coding, Supportdual-stream,AVI format;Support stream 0.1M~6Mpbs Adjustable;Support frame rate 1~2fps Adjustable;
Image output: Main Stream:1280*960-20fps;1280*720-25fps;Sub Stream:704*576;352*288
Dimensiom: 38*38/board

Что хотелось бы получить: линза объектива 100мм, переменный зум 1х-30х.
Если кто может, помогите рассчитать.

[Дмитрий Маколкин]

Задача сформулирована не корректно.

Что такое "линза объектива"? Это её диаметр или фокусное расстояние?
Какой кратности должен быть объектив-зум? Какое начальное и конечное фокусное расстояние должно быть?

Какие ещё есть требования к объективам?

[vspack]

Задача сформулирована не корректно.
Что такое "линза объектива"? Это её диаметр или фокусное расстояние?
Какой кратности должен быть объектив-зум? Какое начальное и конечное фокусное расстояние должно быть?
Какие ещё есть требования к объективам?

Дмитрий, спасибо за ответ. Задача сформулирована не корректно, потому, что мои знания в оптике на уровне школьного курса по физике 8 го класса. 100 мм - это диаметр линзы. Почему 100мм? - потому, что такая линза была у импортного устройства, которым мы ранее пользовались. Подобными камерами мы вели наблюдения за животными в заповедниках. Что касается внутренней начинки - то ничего не могу сказать. Система должна обеспечивать переменный зум от 1х до 30х (желательно 50х но нет уверенности, что изображение будет приемлемым)

[Алексей Юдин]

Покажите устройство для начала, ну и описалово дайте - это всяко даст больше.

[vspack]

Покажите устройство для начала, ну и описалово дайте - это всяко даст больше.

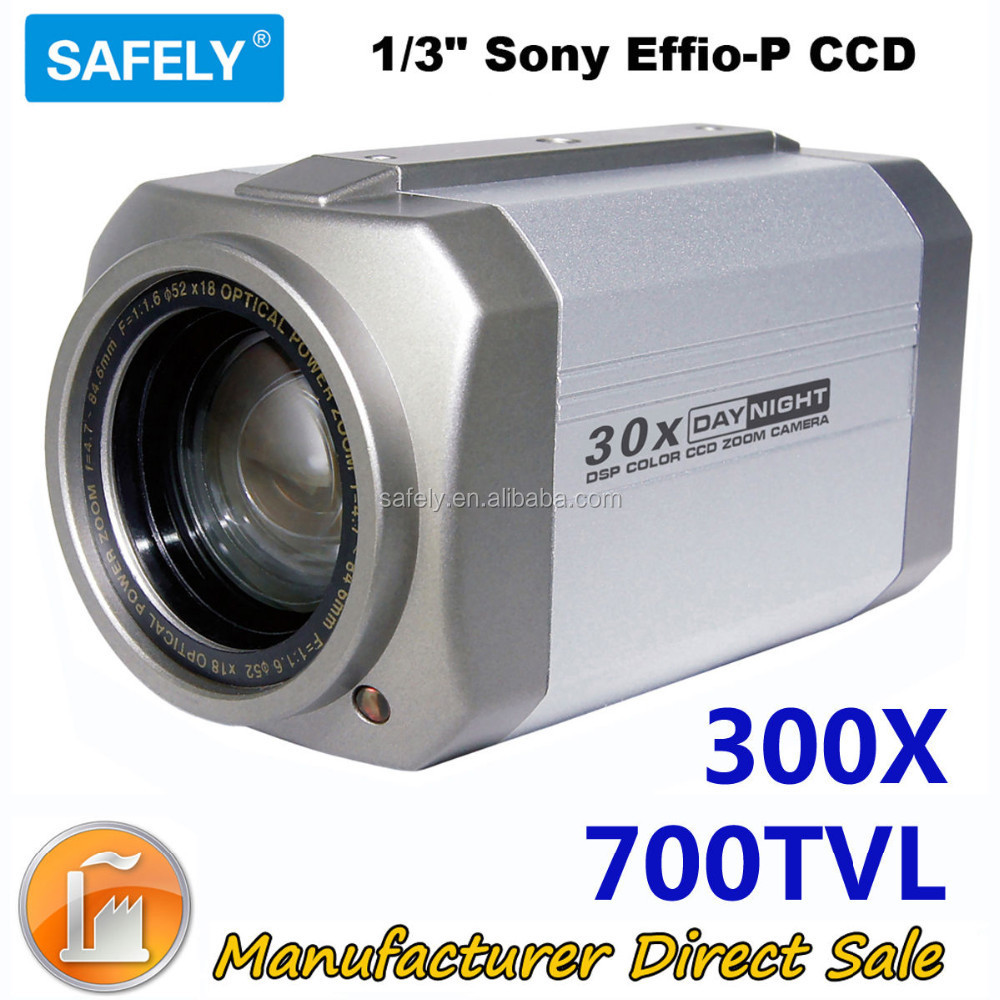

К сожалению, то устройство сперли. Если кратко, то это была камера наблюдения типа такой

Только с хорошей большой линзой, отличным изображением. Камеру сперли, а плохие дяди продолжают стрелять беззащитных зверушек, там где не положено.
Пробовали дешевые, но не то пальто. А на дорогие ( от 3куе) денег нет...

[Дмитрий Маколкин]

А, ну вот, немного понятнее.

Проще всего будет подобрать к Вашей нынешней камере нужный объектив.
Если Вы сможете показать тут как выглядит то, что у Вас сейчас есть в руках, то попробуем подобрать подходящий объектив.

Впрочем, уточним задачу. Расскажите, как Вы использовали ту камеру, которая у Вас была. Где она стояла, как Вы ей пользовались, как наводили куда надо, как меняли масштаб картинки.

[vspack]

Проще всего будет подобрать к Вашей нынешней камере нужный объектив.
Если Вы сможете показать тут как выглядит то, что у Вас сейчас есть в руках, то попробуем подобрать подходящий объектив.

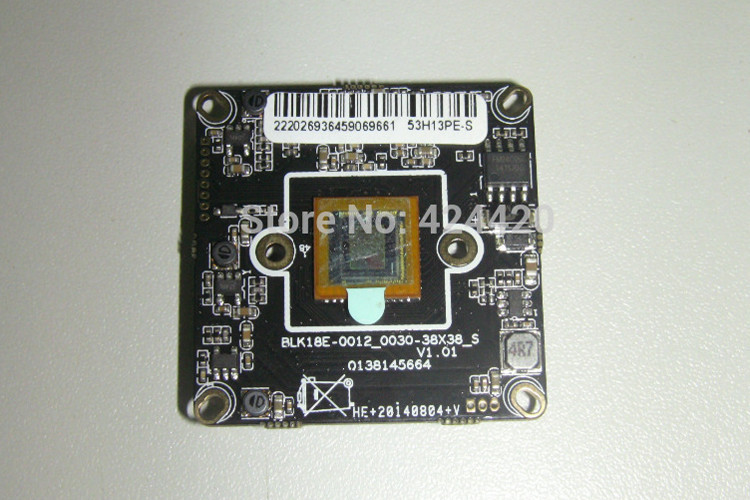

модуль вот такой

Впрочем, уточним задачу. Расскажите, как Вы использовали ту камеру, которая у Вас была. Где она стояла, как Вы ей пользовались, как наводили куда надо, как меняли масштаб картинки.

задача следующая: следить с возвышенности за районом, в котором промышляют браконьеры. Из леса на поле выходят кабаны, с другого конца поля подъезжают браконьеры и ведут стрельбу. Нас помогают ребята электронщики, которые соорудили нам wifi связь направленными панельными антеннами. Раз в два дня меняется батарея. Из фанеры и сервоприводов был сделан механизм поворота и наклона камеры. Зумом управляли по протоколу rs232 (тут могу ошибаться). Вообщем, мы нашли уже почти всех, кто нам нужен: проектировщиков и конструкторов механики, электронщиков, есть кому сделать линзы на заказ по чертежам. Нет только того, кто может рассчитать оптическую систему.

[Алексей Юдин]

Тут лучше зум не городить, а поставить две камеры, одну как широкопольный пеленгатор, а другую для идентификации цели. Дешевле выйдет.

[vspack]

Тут лучше зум не городить, а поставить две камеры, одну как широкопольный пеленгатор, а другую для идентификации цели. Дешевле выйдет.

всмысле одну без зума, а вторую с фиксированным зумом 30х ?

[Дмитрий Маколкин]

есть кому сделать линзы на заказ по чертежам. Нет только того, кто может рассчитать оптическую систему.

Вы не пробовали подобрать готовый объектив?

Делать расчёт такого объектива, потом изготавливать линзы, делать оправу и собирать  линзы в неё, потом делать юстировку объектива окажется гораздо дороже, чем купить готовый объектив с такими параметрами.

[Дмитрий Маколкин]

Тут лучше зум не городить, а поставить две камеры, одну как широкопольный пеленгатор, а другую для идентификации цели. Дешевле выйдет.

всмысле одну без зума, а вторую с фиксированным зумом 30х ?

Кстати да, как вариант.

Напишите, какое угловое поле зрения нужно для поиска, а какое - для детального изучения браконьеров Вам нужно, или укажите с какого расстояния на какоё размер поля зрения в метрах Вы хотите смотреть. Например:
Для поиска мы хотим видеть полосу леса длиной 300м с расстояния 500м, а для разглядывания деталей хотим видеть полосу леса 10м с того же расстояния.

[vspack]

Кстати да, как вариант.

вариант не плохой, как мне кажется. тут наверное будет проще подобрать готовый объектив, чем самому все рассчитывать и собирать

[Алексей Юдин]

Тут лучше зум не городить, а поставить две камеры, одну как широкопольный пеленгатор, а другую для идентификации цели. Дешевле выйдет.

всмысле одну без зума, а вторую с фиксированным зумом 30х ?

Вторую с телескопом - смысла в зуме при работе на предельное разрешение никакого. А так сможете светосильный телевик поставить и уверенно распознавать лица и номера машин в условиях слабого освещения. Зум - это лишние светопотери, ущерб качеству, массогабаритам и цене.

[Дмитрий Маколкин]

Кстати, "Sensor: 1/3"AR0130" - не самый лучший на сей день, посмотрите на модули камер с сенсором imx225 от Sony. Они очень хороши по шумам и на сегодняшний день лидируют. Но тут будет вопрос к Вашим электронщикам - смогут ли они с таким модулем работать, точнее с сигналом на его выходе.

[Алексей Юдин]

Кстати да, как вариант.

вариант не плохой, как мне кажется. тут наверное будет проще подобрать готовый объектив, чем самому все рассчитывать и собирать

Ну конечно, сейчас за расчёт попросят несколько килобаксов, выкатят вариант из 15 линз, обойдётся производство опытного образца ещё минимум в 10-15 тысяч долларов. Конечно, готовый массовый купить заведомо дешевле.

Кстати, Вы почём и где рассчитывали линзы делать, по крайней мере прикидочные расценки какие закладывали?

[vspack]

уверенно распознавать лица и номера машин

вот тут Вы попали в точку, главная цель - это распознавание номеров авто. Авто оставляют дальше, к точке стрельбы идут пешком. Ну а лица... они ничего не дают. По авто искать проще.

[Дмитрий Маколкин]

уверенно распознавать лица и номера машин

вот тут Вы попали в точку, главная цель - это распознавание номеров авто. Авто оставляют дальше, к точке стрельбы идут пешком. Ну а лица... они ничего не дают. По авто искать проще.

Кстати, с какого расстояния нужно прочитать номер?

[ekvi]

Зум, действительно, ни к чему, т.к. "Обзорную камеру" можно заменить своими слухом и зрением.
А телескоп - на треноге МТО-1000, в фокусе к-го установите видео-матрицу.
Вот и всё!

[Алексей Юдин]

Вообще, крупную, заметную и дорогую установку воровать будут регулярно, она возможно поинтереснее кабана станет после того как станет ясно что она применяется. Поэтому дешевле и эффективнее возможно на браконьерских тропах мелких малозаметных камер в деревья забурить, чтобы заслон по всем проезжаемым местам формировали. Мелкий объектив в дупле разве что антиснайпером обнаружить.

Тем более что охота на телескоп не требует оружия, взять можно будет только за нахождение в заповеднике, это не особо испугает. А пойдут пешком и с нетипичного для машин направления, нужно будет общую охрану периметра усиливать.

В целом, задача становится общеохранной и требует массирования сил и улучшения быстроты реагирования.

[Дмитрий Маколкин]

"Обзорную камеру" можно заменить своими слухом и зрением.

Выше писалось, что от точки размещения камеры до аппаратной проложена линия связи на направленных антеннах для Wi-fi, т.е. наблюдателя туда не посадить. Да и хлопотно человека постоянно держать на таком наблюдательном пункте.
