Телескоп рефлектор Ньютона на балконе 9 этажа (южная сторона)

[sumicom]

Для площадки под фокусер выбрал 218 трубу стенка 22,у неё как раз внутренний диаметр 176,как внешний у моего 130го ньютона.
Отрезал от трубы кольцо 7см,от кольца сфрезеровал одну сторону до толщины в тонком месте 4мм,на пиле выпилил площадку,получилась заготовка.
Ps
оказывается,у таких труб толщина стенки гуляет в широких пределах,до 2 мм)
Это я узнал уже от фрезеровщика,если бы знал сразу-проточил бы кольцо снутри и снаружи,до получения идеальных плоскостей.
Но и так вроде получилось неплохо.

[sumicom]

Примерил на трубу

[sumicom]

У меня появились вопросы  к знающим людям.
У меня есть два объектива к трубе 1,25".
Фокусер буду делать сразу под 2 дюйма.
Но в руках нет такого окуляра.
Подскажите,у двухдюймовых окуляров длинна блестящей части циллиндра,которая вставляется в трубку фокусера тоже 23 мм?

И второй вопрос-какой длинны сделать резьбовые части,сходя из эскиза?

[Denk36]

А на какую сторону балкон выходит? Что-то не заметил в постах. А то сейчас всё сделаете, а Луны и планет не увидите.

[sumicom]

Вообще в заголовке написано
окна на юг,луна вместо ночника всю ночь в лицо светит)

[Denk36]

Тогда все хорошо. А то по заголовку можно понять, что есть балкон и есть окна на юг, через которые некоторые тоже наблюдают.

[korn64]

Подскажите,у двухдюймовых окуляров длинна блестящей части циллиндра,которая вставляется в трубку фокусера тоже 23 мм?

Посадочный диаметр[править | править вики-текст]

Окуляры с разным посадочным диаметром. Слева направо: 2 дюйма (50,8 мм), 1,25 дюйма (31,75 мм), и 0,965 дюйма (24,5 мм).
В оптических инструментах применяются, как правило, следующие стандартные посадочные диаметры трубки окуляра: для телескопов — 0.965", 1.25" и 2" (в линейной мере 24.51, 31.4—31.75 мм и 50.6—50.8 мм), для микроскопов — 23.2 мм, 30 мм, 32 мм.

Длина посадочной втулки (юбки, барреля) обычно составляет для 1,25" окуляров: 15—30 мм, для 2" окуляров: 30 мм.

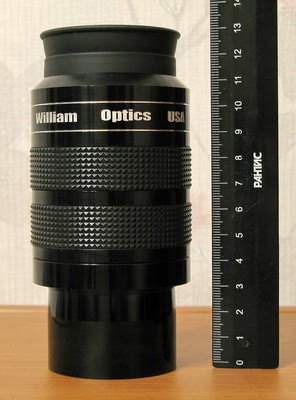

Фото Эрнеста.

[sumicom]

Подправил заголовок)


korn64,спасибо!

[ysdanko]

У меня появились вопросы  к знающим людям.
У меня есть два объектива к трубе 1,25".
Фокусер буду делать сразу под 2 дюйма.
Но в руках нет такого окуляра.
Подскажите,у двухдюймовых окуляров длинна блестящей части циллиндра,которая вставляется в трубку фокусера тоже 23 мм?

И второй вопрос-какой длинны сделать резьбовые части,сходя из эскиза?

Здесь почитайте http://old.astronomer.ru/library.php?action=2&sub=2&gid=82
Рисунок взят по этой же ссылке.

[sumicom]

ysdanko,спасибо!
теперь понятно,что внутрь трубы со стороны фокусера ничего не должно торчать

[Oleg1601]

Ооо! Знакомая труба от Deep Sky. У меня такой же рефлектор
У него кстати большое центральное экранирование (38,6%) за счет большого стакана крепящего диагональное зеркало.

Вижу, вы собираетесь сами делать весь фокусер. Хотел предупредить, что у данной трубы большой вынос фокуса за пределы трубы (порядка 120мм) и установить/делать низкопрофильный фокусер не получится. Конечно, кроме того случая, если вы смените диагональное зеркало на меньшее и удлините трубу. Но, думаю,  этим вы пока заниматься не будете.
Вот, например, отсюда (но тут низкопрофильный фокусер) можете взять некоторые размеры (диаметры) http://www.lazybsd.ru/tabs/content/hw/tac_foc/index.html
Высота родного фокусера (мерить от трубы) - 65мм, нижнее положение трубки фокусера - 90мм, ход фокусера - 53мм.

Да, имеющаяся у вас монтировка EQ-1 эту трубу не осилит-большой вес и парусность.  Дрожание будет - будь здоров.... Уж поверьте, её нормально носит только монтировка не ниже EQ-3.

[Oleg1601]

Стойка искателя г.... гнётся, однозначно менять или усиливать

[Oleg1601]

теперь понятно,что внутрь трубы со стороны фокусера ничего не должно торчать

Если немного выйдет - ничего страшного, тем более, что внутр. диаметр этой трубы 173мм, а зеркала только 130мм )

[sumicom]

Олег,спасибо за информацию.
Пока другой монтировки нет,настраивать буду с этой
Низкопрофильный пока не планировал делать,хотел сделать из двух циллиндров и площадки.
А можно глянуть фото родного фокусера с максимально выдвинутым наружу окуляром?И сколько мм от края трубы до линзы окуляра в выдвинутом положении?

[sumicom]

о,нашел обзор ) http://www.starlab.ru/showthread.php?t=23486

[Oleg1601]

А можно глянуть фото родного фокусера с максимально выдвинутым наружу окуляром?И сколько мм от края трубы до линзы окуляра в выдвинутом положении?

Да, вижу, мою тему по обзору вы нашли)
Вот те фото, что остались в моем архиве (сейчас у меня стоит другой фокусер):


Что касается второго вопроса - это зависит от фокусного расстояния применяемого окуляра.

[sumicom]

Вы говорили про держатель искателя что он плохой.У меня вот такой как на этой фотке.Это он?

[Павел Горлов]

У меня такой-же искатель. Сам искатель хороший, претензий нет. А вот держатель для него полное г... Пластинка, на которой кольца, изогнулась и свою функцию не выполняет вообще, так как держатель изготовлен из дешёвого пластика. Кстати и фокусер у меня тоже такой)))

[sumicom]

Павел,не могли бы вы измерить линейкой расстояние от нижнего среза блестящей части окуляра до белой большой трубы в максимально поднятом состоянии фокусера,а так же измерить длинну хода фокусера.

[Oleg1601]

Павел,не могли бы вы измерить линейкой расстояние от нижнего среза блестящей части окуляра до белой большой трубы в максимально поднятом состоянии фокусера,а так же измерить длинну хода фокусера.

Простите, что лезу, хоть я не Павел)
Длину хода фокусера я вам писал в 30 сообщении - 53мм.  Про расстояние я вам тоже писал - оно зависит от фокусного расстояния применяемого окуляра.
Но вот, нашел ещё одну старую фотку) Окуляр здесь, Plessl DS - фокусное расстояние 10мм. Особо не обращайте внимание на линии - мерил от трубы. Высота переходника на 1.25  - 19мм.
